G121SN01 V4可以考虑使用京东方12.1英寸工业屏替代，但如果目标是尽量保留原主板和安装结构，我更建议优先测试 BOE BA121S01-200，其次可以考虑BA121S01-100。这两款京东方屏在尺寸、800×600分辨率、20针单通道LVDS、3.3V逻辑供电等方面与G121SN01 V4比较接近。

不过，这里有一个很重要的前提：BA121S01-200属于“高匹配替代”，不是拿过来插上原线就一定能用。它和G121SN01 V4最大的风险并不在LVDS显示接口，而在背光5针接口定义和工作温度范围。尤其是背光线，如果沿用原线直接插接，存在无法点亮甚至损坏电路的风险。

先看G121SN01 V4到底是什么规格

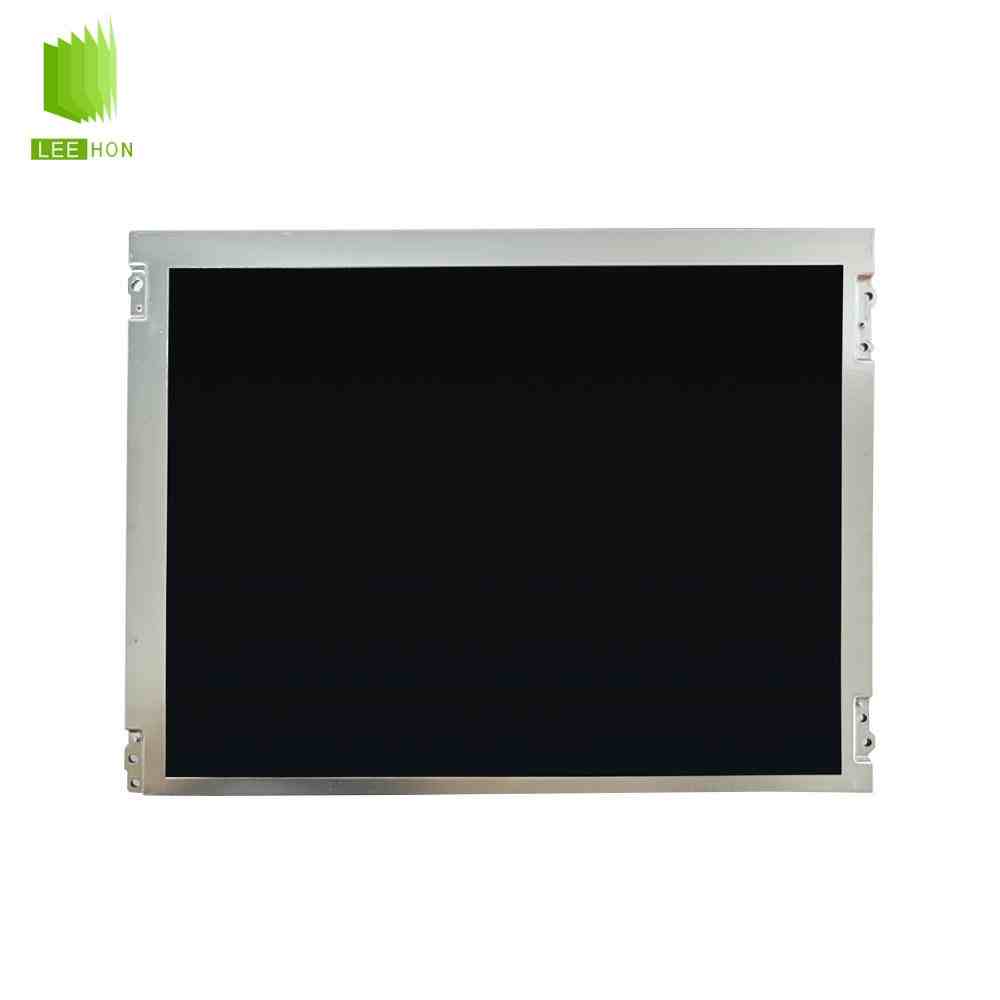

G121SN01 V4是友达12.1英寸工业液晶屏，原生分辨率800×600，4:3比例，有效显示区域246×184.5mm，模组外形279×209×9mm。它采用单通道LVDS，支持6bit和8bit数据输入，LCD逻辑电压为3.3V。原厂规格书给出的典型亮度为450cd/m²、对比度700:1，工作及存储温度均为-30～85℃。

它的20针LVDS接口也比较有特点：1、2脚是3.3V，4脚SEL68用于选择6bit/8bit，5～18脚依次为LVDS数据和时钟，19脚控制画面反转。也就是说，寻找替代屏时，如果这部分定义能够对应，原主板通常不需要做大的显示接口改造。

为什么优先推荐BA121S01-200？

把BA121S01-200和G121SN01 V4放在一起看，会发现两者确实比较接近。

对比项目	AUO G121SN01 V4	BOE BA121S01-200
尺寸	12.1英寸	12.1英寸
分辨率	800×600	800×600
显示区域	246×184.5mm	246×184.5mm
外形尺寸	279×209×约9mm	279×209×约9mm
信号接口	20针单通道LVDS	20针单通道LVDS
数据位数	6/8bit可选	6/8bit可选
逻辑供电	3.3V	3.3V
典型亮度	450cd/m²	400cd/m²
典型对比度	700:1	800:1
工作温度	-30～85℃	-20～70℃

BA121S01-200规格书显示，其外形同样为279×209mm，有效区域也是246×184.5mm，使用20针LVDS和3.3V供电，并支持6/8bit选择。这意味着原设备的屏幕窗口、分辨率和主板LVDS输出大概率不需要重新设计，是它适合作为G121SN01 V4候选屏的主要原因。

更关键的是两块屏的20针信号排列非常接近。BA121S01-200的1、2脚同样是3.3V，第4脚也是6/8bit选择，5～18脚的LVDS数据及时钟排列基本对应，19脚同样提供Reverse画面反转控制。

所以从LCD显示信号这一部分判断，BA121S01-200属于比较有价值的替代候选。

真正不能直接插的是背光线

这是替换中最容易出问题的地方。

G121SN01 V4虽然也是5针背光接口，但定义为：1脚12V、2脚GND、3脚背光开关、4脚PWM、5脚未使用。

而BA121S01-200的5针背光接口则是：1脚NC、2脚PWM、3脚EN、4脚GND、5脚12V。也就是说，两块屏虽然都是“5针、12V、带PWM调光”，针脚位置却不是一回事。

这也是为什么我不建议把BA121S01-200描述成“直接替代G121SN01 V4”。

正确做法其实并不复杂：LVDS屏线经过逐针确认后可以评估继续使用，背光线则按照BA121S01-200的定义重新排列或重新制作。如果设备原主板已经能够输出12V、背光使能和PWM，一般不需要增加复杂的转换电路，只需要把信号接到正确位置。

但背光EN电平也要留意。早期资料中的G121SN01 V4背光开关定义为5V高电平开启，而BA121S01-200规格书给出的EN高电平典型值为3.3V。实际改线前应测量原主板BL_ON输出，并按照使用批次的规格书确认允许范围，不能想当然地直接并接。

第二个问题是温度范围下降了

如果G121SN01 V4原来用在普通室内工控机、医疗设备、检测仪器或控制柜中，BA121S01-200的-20～70℃工作范围通常已经覆盖很多实际使用环境。

但如果原设备选择G121SN01 V4，本身就是因为需要-30℃低温启动或者70℃以上高温运行，那么BA121S01-200就不能视为等性能替代。

G121SN01 V4规格书给出的工作温度达到-30～85℃，并且原厂可靠性项目包含-30℃低温运行、85℃高温运行和冷热启动测试；BA121S01-200的公开规格则为-20～70℃工作、-30～80℃存储。

所以，机床控制器、室内医疗设备等项目可以重点评估京东方方案；户外设备、轨交、工程机械、冷库或者高温机柜，则不能为了品牌替换而牺牲原屏的宽温能力。

BA121S01-100能不能用？

BA121S01-100也可以作为第二候选。它同样是12.1英寸、800×600，采用20针单通道6/8bit LVDS和3.3V供电，典型亮度400cd/m²，显示区域246×184.5mm，外形约279×209×9.3mm，公开资料同样给出-20～70℃工作温度。

从参数上看，BA121S01-100与BA121S01-200都能进入替代筛选。但如果两个型号都能正常获得对应规格书和稳定货源，我会更倾向于先围绕BA121S01-200做样机验证，因为我们已经能够完整确认它的20针和5针接口定义，整个改造路径比较清楚。

至于哪一个型号现在更容易长期采购，不建议仅凭网上“在产”标签判断。工业屏的生产状态、批次和交期会变化，正式立项时仍应向供货渠道确认当前PCN、EOL和实际交付版本。

实际替换怎么做比较稳？

如果设备原来使用G121SN01 V4，我不建议第一步就把京东方屏插进去试。更稳妥的方法是先把原屏20针LVDS、5针背光和机械图分别与BA121S01-200比对。

信号部分确认3.3V、6/8bit模式以及1～19脚对应后，再制作新的背光线，把原设备的12V、GND、BL_ON和PWM按照京东方5针定义重新排列。首次上电前测一次屏端3.3V和12V，确认没有电源接反，再进行点亮。

点亮后不要只停留在“有画面”。要测试纯白、纯黑、RGB颜色、灰阶、PWM调光、反复开关机以及连续运行。G121SN01 V4亮度为450cd/m²，BA121S01-200约400cd/m²，前方如果还有电阻触摸屏或老化的保护玻璃，最终可见亮度可能会有所下降，最好装回原设备后再判断是否能接受。

如果原设备使用触摸屏，还要检查两块LCD厚度差异、安装耳位置以及触摸屏与液晶表面的间隙。外形长宽一样，并不意味着压框一定不用调整。

哪些情况下不建议用京东方替换？

如果设备必须保持-30～85℃的原始环境能力，或者项目明确要求完全不改线、现场直接拔插更换，那么BA121S01-200并不是理想的“零改动”方案。

这种情况下，更适合继续寻找G121SN01 V4、官方兼容后续版本，或者选择接口、背光定义和宽温指标同时满足要求的其他工业型号，而不是为了换成京东方品牌强行改造。

反过来，如果项目主要运行在室内，原型号面临采购困难，又允许重新制作一条背光线，那么BA121S01-200的价值就比较明显：结构基本不用动，分辨率不用改，LVDS主板大概率也可以保留，真正需要处理的主要就是背光针脚和整机测试。

G121SN01 V4替代京东方屏的结论

G121SN01 V4可以用京东方工业液晶屏做替代，优先建议测试BA121S01-200，BA121S01-100可以作为备用候选。

BA121S01-200与原屏在12.1英寸、800×600、279×209mm结构、20针单通道LVDS、3.3V供电和6/8bit模式上高度接近，因此改造工作量并不算大。但两者5针背光接口的针脚顺序明显不同，而且京东方屏的工作温度范围低于G121SN01 V4。

所以这套替代方案是：显示部分高兼容，背光线需要重做，环境温度需要重新评估。只要这两个问题能够接受，再通过样品装机和连续运行验证，BA121S01-200就是G121SN01 V4比较值得优先测试的一款京东方替代屏。
