RGB 50pin工业液晶屏通常不能直接替代LVDS屏。两者传输的虽然都是画面数据，但信号形态、接口针脚、传输通道和主板驱动方式不同。要实现替换，通常需要增加RGB转LVDS电路、重新制作屏线，并按照目标液晶屏配置分辨率、像素时钟和显示时序。

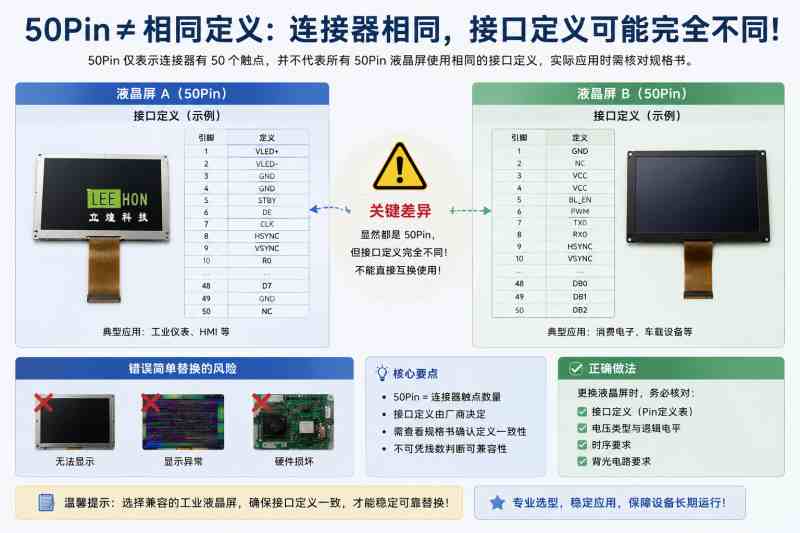

这里还要特别注意：50pin只代表连接器有50个触点，并不代表所有50pin液晶屏使用相同定义。采购和替换时必须查看完整型号规格书，不能只根据接口针数判断。

RGB 50pin屏和LVDS屏有什么区别？

工业屏中所说的RGB接口，一般是并行RGB或TTL接口。主板会同时输出红、绿、蓝数据线，以及像素时钟、数据使能、水平同步和垂直同步等信号。

例如24bit RGB通常需要R0～R7、G0～G7、B0～B7共24根颜色数据线，再加上CLK、DE、HSYNC、VSYNC、电源和接地，因此接口针数相对较多。不同RGB液晶屏还可能采用RGB565、RGB666或RGB888，不能看到50pin就认定为24bit RGB。

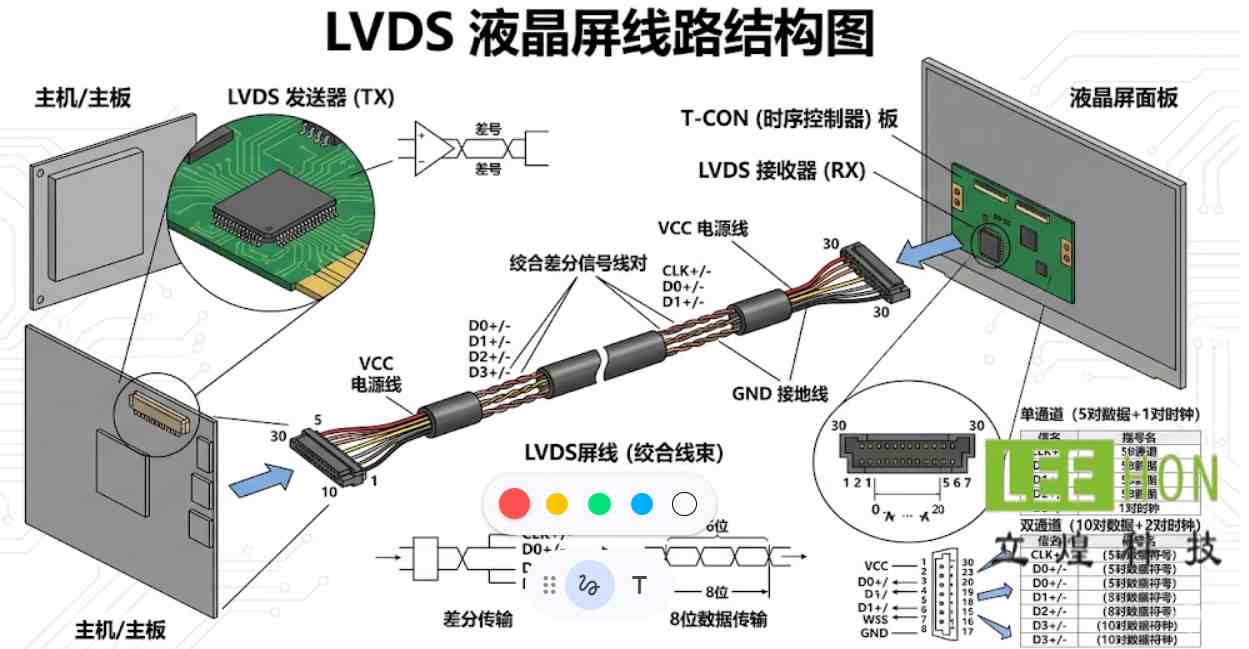

LVDS则会先把并行RGB数据串行化，再通过少量差分线传输。TI的显示接口资料表明，LVDS发送器可以将24bit RGB及同步控制信号转换为多组差分数据和时钟信号，从而减少线束数量，并改善高速传输时的电磁干扰表现。

对比项目	RGB 50pin屏	LVDS屏
传输方式	多路并行单端信号	串行差分信号
常见信号	RGB数据、CLK、DE、HS、VS	LVDS数据对和时钟对
线束数量	较多	相对较少
主板要求	具备并行RGB输出	具备LVDS发送功能
替换方式	需核对完整针脚	需核对通道和映射

因此，RGB屏线不能通过简单调整针脚变成LVDS屏线，两种接口之间还缺少信号转换环节。

增加一块转接线可以解决吗？

普通转接线不能完成RGB与LVDS转换。转接线只能改变连接器形式或重新排列针脚，无法把单端并行RGB信号编码成LVDS差分数据。

要让原RGB主板驱动LVDS液晶屏，需要增加RGB转LVDS发送芯片或转换板。以TI的相关方案为例，DS90C187可将24bit RGB数据转换成单通道或双通道LVDS信号；不同工作模式还涉及18bit、24bit以及单像素、双像素传输。

转换板需要同时处理：

 • RGB数据位数；
 • 像素时钟频率；
 • DE、HSYNC和VSYNC信号；
 • 单通道或双通道LVDS；
 • VESA、JEIDA等数据映射；
 • 液晶屏逻辑供电；
 • 背光供电、使能和PWM调光。

其中任何一项配置错误，都可能导致黑屏、花屏、颜色异常、画面重叠或闪烁。

什么情况下可以进行替换？

原主板能够输出目标分辨率的并行RGB，并且像素时钟处于转换芯片和LVDS屏允许范围内时，可以设计RGB转LVDS方案。

例如，原RGB屏和候选LVDS屏都是800×480，主板也能输出候选屏需要的时序，那么可以通过转换板、定制屏线和屏参调整完成替换。但如果原主板最高只支持800×480，而新LVDS屏为1024×600或1280×800，仅增加转换板通常不能自动提高主板的图像输出能力。

高分辨率LVDS屏还可能采用双通道输出。TI资料显示，双通道LVDS会将像素分配到两组链路，以满足更高带宽需求。因此，转换芯片不仅要支持目标像素时钟，还要支持对应的单、双通道模式。

替换前要重点核对什么？

第一步不是购买转换板，而是同时取得原RGB屏和目标LVDS屏的规格书。

原屏端需要确认50pin中的数据位、同步信号、电源、背光和控制脚；目标屏端则需要确认LVDS通道数量、6bit或8bit、逻辑电压、数据映射、背光输入和接口定义。

还要检查机械结构。即使两款屏的对角尺寸相同，其外形宽高、厚度、显示区域、排线位置和固定孔也可能不同。天马公开产品资料中，不同尺寸的工业屏既有RGB接口产品，也有LVDS接口产品，接口类型必须落实到具体型号，不能仅凭尺寸推断。

哪种替换方案更稳妥？

对于维修数量较少的旧设备，优先寻找接口、分辨率和结构都接近的RGB屏，通常比改成LVDS风险低。

如果原RGB型号停产，而设备还要长期使用，可以采用以下方案：

原主板RGB输出＋专用RGB转LVDS板＋匹配LVDS工业屏＋定制线束。

若项目数量较大，或者主板性能已经落后，更稳妥的方法是直接更换支持目标LVDS屏的显示主板。这样可以减少转换板、供电和线束带来的故障点，也更方便后续维护。

RGB 50pin工业液晶屏与LVDS屏不是同一种电气接口，通常不能直接互换。50pin也不是统一的RGB针脚标准，仅靠更换排线无法完成信号转换。

在分辨率、时序和主板输出能力满足要求的前提下，可以通过专用RGB转LVDS转换板实现条件替代；如果需要同时改变分辨率、通道数量或背光方案，则可能还要更换主板和线束。正式替换前，应完成规格书逐针比对，并通过反复开关机、连续运行、温升和画面稳定性测试后再批量导入。
