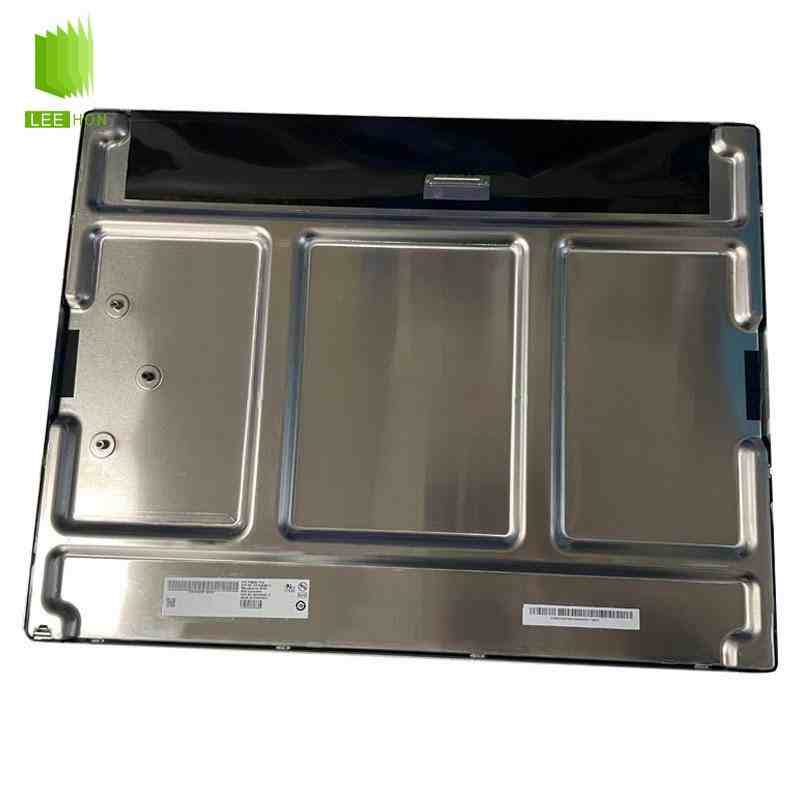

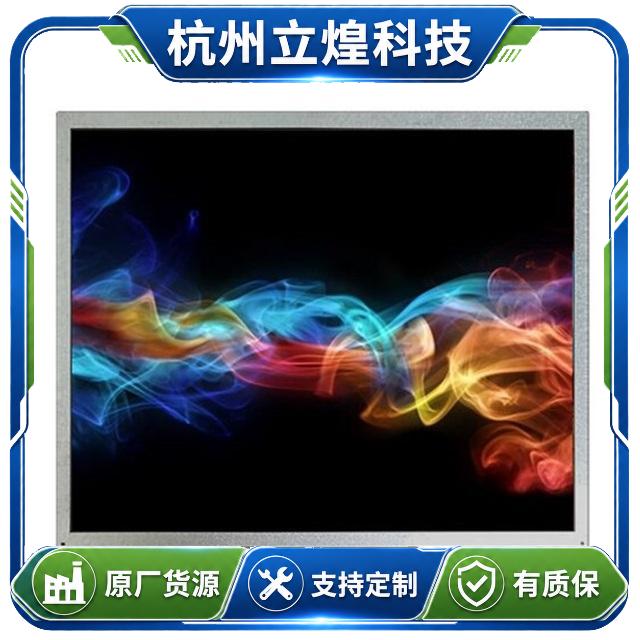

“21寸方屏”，很多实际上是21.3寸,工业设备、医疗终端、检测仪器和老式工控显示器中，经常把21.3寸4:3 LCD简称为“21寸方屏”。

这类液晶屏一个比较典型的规格组合是：21.3寸 + 1600×1200 UXGA + 4:3 + 双路LVDS。

例如友达G213UAN01.0的有效显示区域为432×324mm，1600×1200恰好保持4:3比例；群创R213UCE-L01同样采用432×324mm有效区和1600×1200分辨率。

因此，选屏前最好不要只记录“21寸”，而应把原屏完整型号拍下来。21.3寸4:3与21.5寸1920×1080的16:9屏，在结构、分辨率和驱动方式上不是同一类产品。

21寸4:3显示屏，第一步看1600×1200还是其他分辨率

21.3寸4:3工业屏中，1600×1200 UXGA是比较典型的一类。

这种分辨率特别适合：

1. 医疗检测设备；
2. 工业控制台；
3. 半导体设备；
4. 检测与测量仪器；
5. 老式工控机升级；
6. 图像分析终端；
7. 调度和监控设备。

相比宽屏，4:3屏幕纵向空间更充足，对于参数表格、波形、医学图像、设备流程图以及老软件界面比较友好。

如果原设备软件就是按照1600×1200设计，维修时通常建议继续保持UXGA，而不是简单改成1920×1080。否则可能出现界面拉伸、按钮错位或者应用程序不能全屏显示。

第二步看接口：21.3寸UXGA通常不是单路LVDS

1600×1200的数据量较大，本文推荐的几款LCD均采用 双通道LVDS 。

例如G213UAN01.0明确采用2-channel LVDS，并使用JAE FI-XB30SSLA-HF15系列30pin连接器；Pin 1～23用于Odd/Even两组LVDS数据和时钟，Pin 28、29等位置用于12V面板供电。

因此主板需要检查：

是否支持1600×1200、双路LVDS、8bit输出。

如果原主板只有单路LVDS，即使有30pin接口，也不能因为插头能够插入就认为可以直接带这类屏。

第三步：VESA和JEIDA数据格式必须核对

双路LVDS除了Lane和针脚，还存在VESA、JEIDA等数据映射差异。

例如群创R213UCE-L01的Pin 25为SELLVDS：

1. Low：VESA Mode，默认；
2. High：JEIDA Mode。

其Pin 28～30则为12V面板供电。

如果主板输出格式与LCD设置不一致，常见结果不是完全黑屏，而是：

1. 颜色明显异常；
2. 红蓝通道不正常；
3. 灰阶错误；
4. 图片颜色失真。

所以遇到“新屏能亮但是颜色不对”，要先检查LVDS Mapping，而不是急着换主板。

推荐型号一：G213UAN01.0——500nit宽视角方案

友达G213UAN01.0是一款比较典型的21.3寸UXGA屏：

参数	G213UAN01.0
尺寸	21.3寸
分辨率	1600×1200
AA区	432×324mm
显示模式	AHVA
典型亮度	500cd/m²
典型对比度	1800:1
接口	双路LVDS
信号连接器	30pin
LCD供电	12V
表面	AG防眩
工作温度	0～50℃

其典型视角达到89/89/89/89°方向，支持True 8bit色彩，外形约456×349.5×17.6mm。

更适合

1. 室内工业控制台；
2. 医疗仪器；
3. 检测设备；
4. 图像分析终端；
5. 对宽视角要求较高的工控设备。

500nit对于普通室内、明亮车间一般具有较好的使用基础。

需要注意的是，它的LED背光采用独立灯条接口，并不是普通“12V背光板直接输入”的简单结构，设计驱动方案时要根据规格书配置LED Driver。

推荐型号二：G213UAN01.1——1000nit高亮升级方案

如果设备靠近窗户、处于强照明车间或者显示屏表面还需要增加触摸玻璃，可以评估G213UAN01.1。

它与01.0保持了很多相同条件：

1. 21.3寸；
2. 1600×1200；
3. 432×324mm AA区；
4. AHVA；
5. 双路LVDS；
6. 30pin；
7. 12V面板供电；
8. 456×349.5×17.6mm外形。

主要变化之一是亮度提高到 1000cd/m²典型值 ，典型对比度仍为1800:1。

因此，G213UAN01.1更适合：

1. 靠窗工控设备；
2. 高亮检测终端；
3. 增加盖板或触摸后的显示模组；
4. 明亮生产车间；
5. 需要远距离读取画面的设备。

不过，它的背光功耗明显高于500nit版本。规格书给出的BLU功耗约31.1W典型、32.1W最大参考值，因此从G213UAN01.0升级到01.1时，需要重新核算LED Driver和整机散热。

高亮不是只换一块屏，电源和温升也属于替换条件。

推荐型号三：群创R213UCE-L01——500nit、背光驱动集成方向

如果希望选择群创InnoLux方案，可以重点评估R213UCE-L01。

其规格书显示，该型号采用：

1. 21.3寸；
2. 1600×1200；
3. 30pin双路LVDS；
4. 8bit；
5. 500cd/m²；
6. 常黑显示；
7. AG+3H表面；
8. 432×324mm有效显示区；
9. 12V LCD供电。

R213UCE-L01外形约457×350×19.29mm，典型总功耗约27.4W。

与前面的友达型号相比，它有一个比较明显的系统差异：

R213UCE-L01模组集成LED Backlight Converter。

背光端使用12V输入，同时提供BLON和PWM调光控制，规格书给出的LED Driver典型输入功率约23.2W。

这类架构比较适合希望用12V直接配套显示模组、减少独立LED恒流板设计工作的项目。

但跨品牌替换时，仍然必须重新核对30pin连接器、Pin24/25定义以及VESA/JEIDA设置。

推荐型号四：群创R213UCE-L02——1000nit高亮21.3寸方屏

需要更高亮度时，可以进一步考虑R213UCE-L02。

2025版原厂规格资料显示，该型号为21.3寸、1600×1200、30pin双路LVDS，内置LED Backlight Converter，典型亮度达到1000cd/m²，采用常黑显示和AG+3H表面。

主要结构参数为：

1. AA区：432×324mm；
2. 外形：约457×350×19.29mm；
3. LCD供电：12V；
4. 典型总功耗：约33.9W；
5. 工作环境温度：0～50℃。

其30pin接口的Pin28～30为12V，Pin25为SELLVDS，可在VESA和JEIDA模式之间选择。

更适合

1. 高亮医疗设备；
2. 明亮工业现场；
3. 带触摸盖板的工控终端；
4. 靠窗控制设备；
5. 对500nit亮度不满意的升级项目。

需要注意，1000nit高亮会带来更高的功耗，因此密闭式机柜要重新验证连续运行温升。

四款21.3寸4:3屏怎么选？

型号	分辨率	亮度	接口	背光方案	更适合
G213UAN01.0	1600×1200	500nit	30pin双路LVDS	外部LED驱动	普通室内工业/医疗
G213UAN01.1	1600×1200	1000nit	30pin双路LVDS	外部LED驱动	高亮工业终端
R213UCE-L01	1600×1200	500nit	30pin双路LVDS	内置Converter	普通工控、医疗设备
R213UCE-L02	1600×1200	1000nit	30pin双路LVDS	内置Converter	高亮及带盖板设备

这里有一个非常实用的选型区别：

如果已有独立LED背光驱动方案，可以重点看G213UAN01系列；如果希望屏模组内部带Backlight Converter，则R213UCE系列更方便评估。

不能因为四款屏都是“21.3寸+UXGA+30pin LVDS”，就直接使用同一套屏线和背光线。

一个实际应用例子：老式工业检测设备换21.3寸屏

假设一台检测设备原来使用21.3寸1600×1200方屏，主机输出DVI，设备内部通过DVI转LVDS驱动板连接LCD。

现场环境是普通室内，不靠窗，也没有触摸。

这时没有必要直接选择1000nit高亮屏，可以优先评估：

G213UAN01.0或R213UCE-L01。

如果原驱动板已经具有独立LED恒流输出，可以优先从G213UAN01.0方向验证；如果希望简化背光驱动，则R213UCE-L01的12V内置Converter架构更方便。

反过来，如果设备需要增加一层电容触摸盖板，又安装在明亮生产车间，就可以考虑：

G213UAN01.1或R213UCE-L02。

但此时要同步测试盖板后的实际亮度、背光满载功耗和设备内部温升。

21.3寸屏替换老屏时，还要特别检查CCFL还是LED

一些使用时间较长的21.3寸1600×1200设备，原屏可能仍然采用CCFL背光。

如果原屏是：LCD信号接口 + 高压CCFL Inverter

而新屏采用：LED Backlight

那么“分辨率和LVDS一样”只能说明显示信号有可能兼容，背光部分通常仍要重新设计。

常见改造包括：

1. 去掉CCFL高压逆变器；
2. 增加LED背光驱动；
3. 修改背光开关信号；
4. 重新匹配PWM；
5. 调整电源功率；
6. 重新制作背光线。

因此旧设备替换21寸方屏时，要把LCD信号和背光当成两套系统分别检查。

21寸4:3触摸显示屏怎么配？

如果项目需要触摸，可以在21.3寸LCD基础上增加：

电阻触摸、PCAP电容触摸或盖板玻璃。

工业HMI和传统设备可根据操作方式使用电阻触摸；Windows工控终端、医疗设备和现代控制台可以采用PCAP+USB控制器。

由于有效显示区域为432×324mm，定制触摸屏时应根据：

1. LCD AA区；
2. Bezel Opening；
3. 前框尺寸；
4. 盖板黑边；
5. 触摸有效区；

共同设计。

不能只向触摸厂家提供“21寸4:3”几个字。

还有一个限制：这些型号并不属于真正的宽温屏

G213UAN01.0、G213UAN01.1以及本文列出的R213UCE系列，规格资料中的工作温度主要为0～50℃方向。

如果项目用于：

1. 户外；
2. 冷库；
3. 车辆；
4. 船舶甲板；
5. 无温控工业现场；

就不能因为型号带有工业或专业显示属性，直接认为温宽满足要求。

这类项目需要继续寻找专门宽温方案，或者通过整机温控设计解决，最终以样机环境试验结果为准。

杭州立煌科技可协助21.3寸4:3液晶屏选型

21.3寸1600×1200属于专业工业显示规格，与普通21.5寸FHD屏的选型逻辑不同。

杭州立煌科技可根据原屏型号、30pin屏线、驱动板输出、CCFL/LED背光方式和设备开窗尺寸，协助比较友达、群创等21.3寸UXGA型号，并判断是原驱动板适配、重新制作屏线，还是需要同步更换背光及视频驱动方案。

批量替代项目建议先对原屏和候选屏做Pin-to-Pin对照，再进行整机封样。



如果设备需要传统4:3方屏，21.3寸、1600×1200 UXGA是值得重点关注的规格方向。

可以根据使用环境选择：

普通500nit室内方案：

 • G213UAN01.0；
 • R213UCE-L01。

1000nit高亮方案：

 • G213UAN01.1；
 • R213UCE-L02。

不过最终选型不能只比较亮度，真正需要一起确认的是：

1600×1200分辨率、30pin双路LVDS、VESA/JEIDA映射、12V面板供电、背光Driver结构、432×324mm AA区、外形尺寸以及工作环境温度。

尤其是老设备替换项目，还应先判断原屏是CCFL还是LED。接口看似相同，背光系统不同，仍然可能需要重新设计电源和线束。

FAQ

1.21寸4:3液晶屏通常是什么实际尺寸？

工业设备中常说的21寸方屏，常见实际对角线为21.3寸，典型分辨率为1600×1200。

2.21.3寸1600×1200和21.5寸1920×1080能互换吗？

通常不能。两者分别属于4:3和16:9，AA区、外形比例、分辨率及驱动时序均不同。

3.G213UAN01.0和G213UAN01.1主要区别是什么？

两者核心尺寸、UXGA分辨率和双路LVDS架构非常接近，主要区别之一是典型亮度分别为500cd/m²和1000cd/m²，高亮版背光功耗也更高。

4.R213UCE-L01与L02怎么选？

L01为500cd/m²方向，适合普通室内；L02典型亮度为1000cd/m²，适合更强环境光。两者均需在具体项目中核对完整Revision和屏线。

5.30pin双路LVDS是不是都能直接插？

不是。必须比较Pin Definition、供电位置、VESA/JEIDA选择和连接器型号，未经核对不建议直接通电。

6.21.3寸方屏适合哪些设备？

比较适合工业控制台、医疗检测设备、仪器仪表、图像分析系统以及需要保留1600×1200旧软件界面的专业设备。
