不一定换驱动板，但不能只看13.3寸和FHD，LCD工业液晶屏G133HAN03.1替代时， 是否需要更换驱动板，取决于替代屏的eDP接口、Lane数量、30pin线序、供电和背光控制是否与原方案兼容 。

如果替代屏同样采用eDP 1.2、双Lane、1920×1080、30pin相同线序，LCD逻辑供电为3.3V，背光使用12V输入并带LED驱动，同时原主板能够识别替代屏EDID，通常可以继续使用原驱动板，但仍可能需要更换屏线或调整驱动板程序。

如果替代屏改成LVDS、MIPI或其他接口，或者eDP Lane数、连接器、背光电压和针脚定义不同，就需要更换驱动板、增加接口转换板，或者重新设计屏线。 G133HAN03.1替代不一定要换驱动板，关键看原驱动板能否完整支持替代屏，而不是只看屏幕能不能插上。

G133HAN03.1核心参数

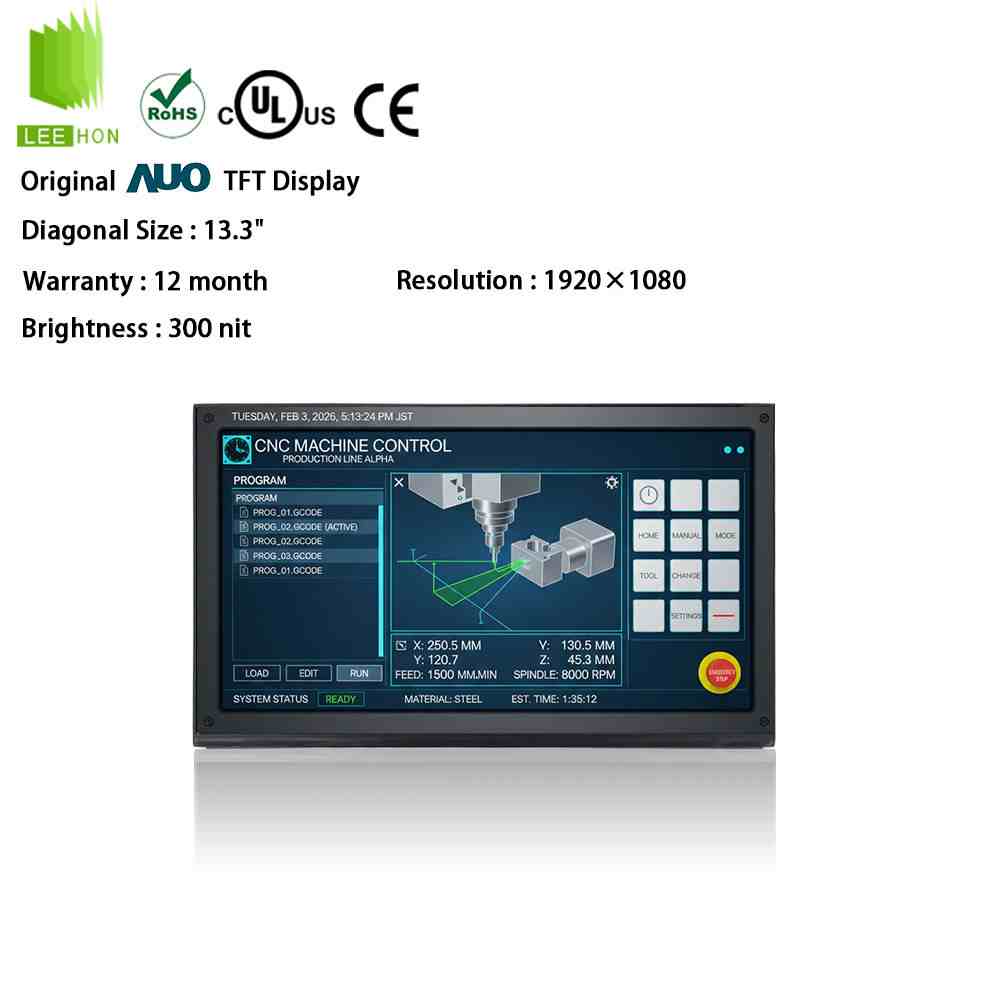

G133HAN03.1是友达AUO Display Plus的一款13.3寸FHD液晶模组。原厂规格书显示，该屏采用1920×1080分辨率、AHVA常黑显示模式、eDP 1.2接口和6bit+FRC色彩方案，模组内包含LED背光驱动电路。

参数项目	G133HAN03.1参考参数
品牌	友达AUO Display Plus
尺寸	13.3英寸
分辨率	1920×1080，FHD
显示比例	16:09
显示区域	293.76×165.24mm
外形尺寸	300.26×177.47mm典型值
厚度	最大5.0mm
显示模式	AHVA，常黑
亮度	300cd/m²典型值
对比度	600:1典型值
色深	6bit+FRC，16.2M色
信号接口	eDP 1.2
eDP Lane数量	2 Lane
接口针数	30pin
LCD逻辑供电	3.3V典型值
背光供电	12V典型值
工作温度	0℃至50℃
存储温度	-20℃至60℃

其规格书中的30pin定义只包含Lane 0和Lane 1两组主链路数据，因此该屏属于eDP双Lane方案；接口同时整合LCD逻辑电源、AUX、HPD、背光电源、背光使能和PWM调光信号。

一、哪些情况下通常不用换驱动板？

1. 替代屏仍是eDP 1.2双Lane

G133HAN03.1采用eDP 1.2接口，并使用Lane 0、Lane 1两组数据链路。替代屏如果同样是eDP 1.2双Lane，原驱动板在信号带宽方面具备继续使用的基础。

但“都是eDP”还不够，需要继续核对：

 • Lane 0和Lane 1针脚位置是否一致；
 • AUX正负极是否一致；
 • HPD脚位是否一致；
 • 连接器针数、间距和接触方向是否一致；
 • 屏线的高速差分对阻抗是否满足要求。

如果替代屏需要4 Lane，而原主板只输出2 Lane，通常不能通过简单改屏线解决，需要更换主板、驱动板或调整输出方案。

2. 分辨率仍是1920×1080、60Hz

G133HAN03.1按照1920×1080、60Hz时序设计，规格书给出的典型时钟频率为140MHz。替代屏如果同样为FHD 60Hz，原驱动板程序更容易兼容。

如果替代屏变成1920×1200、2560×1440或4K分辨率，原驱动板未必支持相应带宽和时序，可能需要更换驱动板或重新烧录程序。

即使分辨率相同，如果替代屏要求特殊刷新率、时序或链路速率，也应做样品验证。

3. 30pin线序完全一致

G133HAN03.1的30pin接口并不是单纯的eDP信号接口，其中还包含3.3V LCD供电、12V背光供电、BL_Enable和BL_PWM_DIM等信号。

替代屏只有在这些针脚均对应一致时，原屏线才有可能继续使用。重点核对：

针脚范围	G133HAN03.1主要功能
3～7脚	eDP Lane 1和Lane 0
9、10脚	AUX通道
12、13脚	LCD逻辑供电
17脚	HPD
18～21脚	背光地
22脚	背光使能
23脚	PWM调光
26～29脚	背光电源



如果替代屏同为30pin，但12、13脚不是3.3V供电，或者26至29脚的背光定义不同，就不能直接沿用原屏线。

4. LCD供电仍为3.3V

G133HAN03.1的LCD逻辑供电范围为3.0V至3.6V，典型值为3.3V，最大电流为400mA。

替代屏如果同样使用3.3V供电，并且供电脚位置一致，原驱动板的LCD供电部分通常可以保留。

如果替代屏需要5V、1.8V或其他电压，直接连接可能无法点亮，严重时还可能损坏屏幕。此时需要修改电源电路、更换驱动板或增加电压转换模块。

5. 背光仍为12V并内置LED Driver

G133HAN03.1内置背光驱动电路，背光输入电压范围为10.8V至13.2V，典型值为12V；背光使能和PWM高电平范围为2.5V至5.5V，PWM频率范围为200Hz至10kHz。

替代屏如果采用相同的12V背光输入、使能逻辑和PWM控制，原驱动板背光部分通常可以继续使用。

如果替代屏不带LED Driver，或者背光需要5V、19V、24V及外置恒流驱动，原驱动板背光输出就可能无法直接使用。

二、哪些情况下大概率要换驱动板？

1. 替代屏不是eDP接口

如果找到的替代屏是LVDS、MIPI、RGB或V-by-One接口，即使也是13.3寸、1920×1080，也不能直接连接G133HAN03.1原来的eDP驱动板。

常见处理方式包括：

 • 更换为支持替代屏接口的驱动板；
 • 增加eDP转LVDS等接口转换板；
 • 更换工业主板；
 • 重新设计屏线和供电方案。

需要注意，接口转换并不是只完成物理接线，还要解决分辨率、时序、背光和上电顺序问题。

2. 原驱动板只支持固定屏参

部分工业驱动板采用固定固件，只针对指定屏幕型号烧录屏参。即使新旧屏都是eDP双Lane、FHD 60Hz，新屏的EDID、链路训练或电源时序不同，也可能出现：

开机黑屏；

进入系统后才显示；

开机Logo不显示；

休眠唤醒黑屏；

亮度调节失效；

偶发闪屏。

此时未必必须更换硬件驱动板，可以先尝试更新固件、调整BIOS或重新烧录屏参。如果原驱动板无法修改，才需要更换。

3. eDP Lane数量不同

G133HAN03.1使用双Lane eDP。若替代屏需要4 Lane，而原驱动板只提供2 Lane，通常需要更换支持4 Lane输出的驱动板。

反过来，如果原驱动板支持4 Lane，但屏线和固件可以配置为2 Lane，则可能继续使用，但仍要验证链路训练和EDID识别。

4. 背光电源能力不匹配

G133HAN03.1背光最大功耗为3.2W，使用12V输入。

如果替代屏亮度更高、背光功耗更大，原驱动板可能出现：

亮度不足；

开机亮一下就灭；

背光周期性闪烁；

驱动板过热；

电源保护；

长时间运行后黑屏。

此时需要更换背光能力更强的驱动板，或者单独配置背光电源。

三、不换驱动板，也可能需要换屏线

驱动板是否更换和屏线是否更换是两个问题。

即使替代屏的接口、分辨率和供电完全兼容，只要连接器型号、插座高度、FPC接触面、接口位置或原线长度不同，就可能需要重新定制屏线。

G133HAN03.1使用STM MSAK24025P30M或兼容连接器，对应配套端为I-PEX 20704-030T-13或兼容型号。

选替代屏时需要确认：

 • 替代屏连接器型号；
 • 0.4mm还是0.5mm间距；
 • 插座在屏幕左侧还是右侧；
 • 插头接触面朝上还是朝下；
 • 原屏线长度是否足够；
 • eDP差分线是否按阻抗要求制作；
 • 屏线是否经过转轴、金属结构或强干扰区域。

屏线连接器能插入，不代表线序和高速信号质量一定合格。

四、同为G133HAN03系列，也不代表直接替代

以G133HAN03.0和G133HAN03.1为例，两者均为13.3寸、1920×1080、eDP 1.2双Lane方向，但机械尺寸存在明显差异。

G133HAN03.0规格书显示，其外形尺寸约为303.86×187.7mm、厚度最大3mm；G133HAN03.1则为300.26×177.47mm、厚度最大5mm。两者连接器型号和背光电气范围也存在差异。

这说明从G133HAN03.1换成同系列版本时，可能出现三种结果：

驱动板可以继续使用，但要换屏线；

驱动板和屏线可以使用，但结构装不上；

接口基本相同，但背光或EDID仍需重新调试。

所以，同系列型号只能作为优先评估方向，不能直接等同于无改动替代。

五、结构尺寸和触摸屏也会影响替代

G133HAN03.1的AA显示区域为293.76×165.24mm，模组外形约300.26×177.47mm，厚度最大5mm。

替代屏结构不一致时，可能出现：

前框开窗遮挡画面；

LCD在外壳中无法固定；

屏幕厚度变化导致压框过紧；

连接器位置与主板或屏线冲突；

原电容触摸屏有效区不匹配；

盖板黑边遮挡LCD显示区。

这些问题通常不需要换驱动板，但可能需要修改外壳、支架、盖板、触摸屏或屏线。

六、G133HAN03.1替代判断表

替代条件	是否需要换驱动板
同型号G133HAN03.1	通常不需要
eDP 1.2双Lane、同线序、FHD屏	通常可保留，需测试
eDP接口相同但30pin线序不同	不一定换板，但要换屏线
eDP双Lane改为4 Lane	原板不支持时需要更换
eDP屏改为LVDS屏	通常需要更换或增加转接板
3.3V逻辑供电改为其他电压	需要改电源或换板
12V内置背光驱动改为外置恒流	需要增加背光板或换板
EDID无法识别	先改BIOS或固件，无法调整再换板
分辨率从FHD改为更高分辨率	原板不支持时需要更换
仅外形尺寸不同	一般不用换板，但要改结构

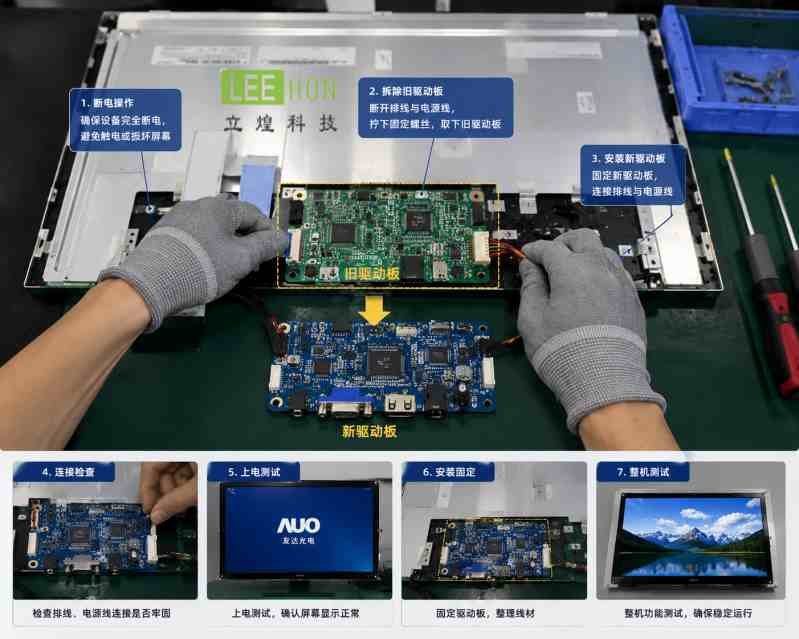

七、替代前建议做的检查流程

第一步，确认原屏完整型号确实是G133HAN03.1，并拍清楚屏幕标签、30pin接口、屏线和驱动板型号。

第二步，对照原屏与替代屏规格书，重点比较eDP版本、Lane数量、Pin Assignment、LCD供电和Backlight章节。

第三步，确认原设备是主板直接输出eDP，还是使用HDMI、DP、VGA转eDP驱动板。如果是直接eDP输出，要检查BIOS和EDID兼容；如果使用转接驱动板，要确认板卡固件支持替代屏。

第四步，先用限流电源或经过确认的点屏设备测试，不建议在针脚未核对清楚时直接插入原主板。

第五步，完成开机Logo、BIOS、系统启动、亮度调节、休眠唤醒、反复开关机和长时间老化测试。

第六步，装入整机后验证屏线弯折、前框开窗、触摸坐标、散热和抗干扰表现。

杭州立煌科技可协助G133HAN03.1替代适配

G133HAN03.1替代涉及eDP双Lane、30pin线序、驱动板固件、背光控制、屏线和结构配套。杭州立煌科技官网将其业务定位为LCD工业液晶屏显示驱动方案，并设有友达13.3寸液晶屏以及驱动板、线材等配套产品方向。

对于这类13.3寸FHD屏替代项目，前期更需要确认的不是单片屏价格，而是原驱动板能否继续使用、屏线是否需要定制、背光是否匹配、结构能否安装以及样品测试是否稳定。

先核对eDP双Lane和背光，再决定是否换驱动板

LCD工业液晶屏G133HAN03.1替代时，通常不需要因为更换屏幕就直接更换驱动板。

如果替代屏满足以下条件：

13.3寸、1920×1080、eDP 1.2双Lane、30pin相同线序、3.3V逻辑供电、12V背光输入、内置LED Driver，并能被原主板或驱动板识别，原驱动板通常可以继续使用。

如果接口变成LVDS或MIPI、Lane数不同、屏线定义不同、背光驱动方式变化，或者原板固件无法识别替代屏，则需要更换驱动板、修改固件、重新定制屏线或增加接口转换模块。

工业液晶屏替代不能以“能插上”作为判断标准，而要完成接口、供电、背光、EDID、结构和整机运行验证。

常见问题FAQ

1. G133HAN03.1是什么接口？

G133HAN03.1采用eDP 1.2双Lane接口，使用30pin连接器。

2. G133HAN03.1是30pin，其他eDP 30pin屏能直接替换吗？

不一定。还要核对Lane数量、AUX、HPD、3.3V供电脚、12V背光脚、EN、PWM和连接器方向。

3. G133HAN03.1使用什么供电？

LCD逻辑部分使用3.3V，背光部分使用12V输入，屏内带LED背光驱动电路。

4. 替代后背光不亮，需要换驱动板吗？

先检查12V背光电源、BL_Enable、PWM和屏线定义。如果原驱动板背光输出与替代屏不兼容，才需要更换驱动板或增加背光板。

5. 替代屏能够点亮但开机Logo不显示是什么原因？

常见原因是EDID、eDP链路训练、BIOS显示设置或上电时序不兼容，需要调整主板BIOS或驱动板固件。

6. G133HAN03.0能直接替代G133HAN03.1吗？

两者虽然同为13.3寸FHD eDP双Lane方向，但外形尺寸、厚度、连接器和背光参数存在差异，不建议未经屏线、结构和样品验证直接替换。
