先停止反复通电：要找短路点

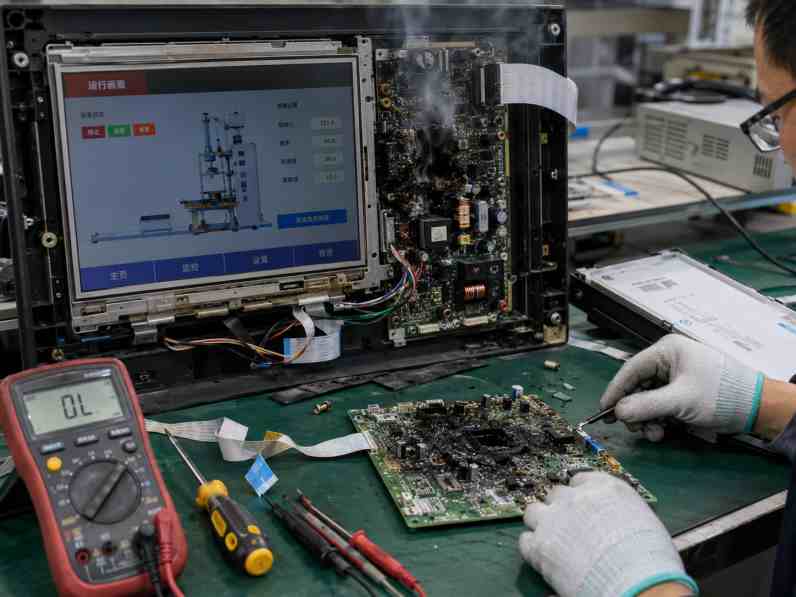

液晶屏替代后驱动板烧毁，很多人会先怀疑“新屏分辨率不兼容”或“驱动板程序不支持”。实际上，分辨率和时序不匹配通常更容易造成白屏、花屏、画面错位或无法点亮，真正容易把驱动板烧坏的，往往是 电源接错、屏线短路、背光负载不匹配或连接器插反 。

发生冒烟、保险丝熔断、供电芯片发烫或板卡无法再次启动后，不建议立即换一块新驱动板继续测试。若根本原因仍在屏线或液晶屏端，第二块板也可能被迅速损坏。

排查时先回答一个问题：烧掉的是显示信号部分，还是背光电源部分？

先看烧毁位置，原因范围会迅速缩小

烧毁位置	优先怀疑的问题
输入保险丝、TVS、入口MOS管	输入短路、正负极接反、电源电压错误
3.3V、5V液晶供电芯片	屏幕逻辑电压不符、VCC与GND错接
LVDS/eDP接口附近	屏线定义错误、电源进入信号脚、连接器偏插
背光升压芯片或电感	背光电压、电流、灯串数量或功率不匹配
接口排针、屏线插座	接触不良、端子变形、插头反向或金属异物短路
通电一段时间后烧毁	持续过载、散热不足、背光功率超出板卡能力

驱动板表面没有明显烧痕，也不能排除内部芯片损坏。保险丝正常而板卡完全不上电时，还要检查电源转换芯片、接口保护器件和背光MOS管。

1、针数相同，但屏线定义不相同

这是液晶屏替代后烧驱动板较常见、也较容易被忽视的原因。

两块液晶屏都写着20pin、30pin或40pin，只表示连接器触点数量相同，并不表示VCC、GND、数据、背光电源、EN和PWM的位置相同。

以部分eDP方案为例，一个连接器内可能同时包含：

 • 高速数据Lane；
 • AUX与HPD信号；
 • LCD逻辑供电；
 • 背光电源；
 • 背光使能；
 • PWM调光；
 • 多组接地脚。

Intel的显示接口设计资料中，同一内部eDP连接器就同时承载面板逻辑电源、背光电源和背光控制信号。这意味着一旦线序不符，较高的背光电压就可能被送入逻辑或信号针脚。

替代前不能只确认“接口能插进去”，而应逐脚制作新旧屏Pin Assignment对照表。

2、LCD逻辑供电电压设置错误

工业液晶屏常见逻辑供电有3.3V、5V、12V等不同方案。部分通用驱动板会通过跳帽、电阻或软件设置选择屏幕供电电压。

例如，原屏需要5V，新屏需要3.3V，但驱动板跳帽没有调整，可能造成：

 • 液晶屏内部电源电路损坏；
 • 驱动板供电芯片过流；
 • 保险丝或限流电阻烧断；
 • VCC经屏体故障反向拖垮驱动板。

更危险的情况是新屏线序变化，原来的12V背光电源正好对应新屏的3.3V逻辑脚。此时即使驱动板本身设置正确，也可能因为屏线映射错误造成烧毁。

因此，逻辑供电必须同时确认三个条件： 电压数值、供电脚位置和最大工作电流。

3、背光功率超过原驱动板能力

液晶信号部分兼容，不代表背光部分也兼容。

原屏可能采用12V、0.35A背光，新屏虽然也是12V输入，但需要0.8A。此时电压看起来相同，实际功率已经明显增加。驱动板长期满亮运行后，可能出现背光电源芯片、电感、MOS管或接口端子过热。

Intel显示系统设计资料要求背光驱动板与液晶模组的电流规格相匹配，并指出驱动板与面板规格不匹配可能缩短寿命或导致硬件故障。

常见表现包括：

 • 屏幕亮几秒后熄灭；
 • 高亮度时驱动板啸叫；
 • 背光接入后输入电压明显下降；
 • 背光芯片或电感迅速发热；
 • 运行十几分钟后保险丝熔断。

换高亮屏时，不能只比较亮度，还应核对背光输入电压、最大电流、总功率及驱动板散热能力。

4、把内置LED Driver和裸灯串弄混

有些液晶屏内部已经集成LED恒流驱动，外部只需提供5V、12V或24V电源、EN和PWM。

另一些屏幕则直接引出LED灯串，需要外部恒流背光板提供升压和电流控制。两种结构不能按照同一种方式接线。

如果将普通电源直接接到裸LED灯串，可能出现过流；如果把外置恒流输出接入已经带驱动电路的屏幕，也可能造成电路异常。

正规的LED背光驱动设计通常会考虑灯串开路、短路、输出过压和过热保护。LED灯串发生开路时，升压电路可能继续提高输出电压，因此需要过压保护及时关断；缺少保护或参数设置不合适，会增加功率器件损坏风险。

5、屏线反插、偏插或端子变形

连接器带锁扣，不代表不会插错。现场常见问题包括：

 • 屏线接触面朝向错误；
 • 插头只插入一半；
 • 连接器左右偏移一个针位；
 • FFC金手指起皮或折断；
 • 端子被压弯后相邻针脚短路；
 • 屏线经过金属边缘，被外壳割伤；
 • 定制屏线压接错误。

LVDS、eDP等高速线缆除了要保证线路对应，还需要合适的差分阻抗、屏蔽和机械固定。Molex的连接资料也强调，高速LVDS FFC需要受控阻抗，并可通过锁紧及屏蔽结构提高连接可靠性。

首次点屏前，应使用万用表检查电源脚与地之间是否短路，并对定制屏线逐芯做导通测试。

6、替代屏本身或触摸总成存在短路

驱动板烧毁不一定都是选型错误，新到的液晶屏也可能存在：

 • 接口针脚变形；
 • 屏体电源短路；
 • 背光板击穿；
 • 运输造成FPC破损；
 • 金属背板压住排线；
 • 触摸控制板或USB供电短路；
 • 贴合加工时导电异物进入接口区域。

判断方法很直接：驱动板不接液晶屏时能够正常上电，一接候选屏就进入限流或保险丝熔断，应优先检查屏体和屏线，而不是继续更换驱动板。

7、上电和关机顺序与替代屏要求不同

eDP及部分工业液晶屏会规定面板VDD、显示数据、背光电源和背光使能之间的时序关系。Intel的面板设计资料也将VDD、背光状态和eDP数据纳入统一上电顺序管理，并说明不同屏厂的时序参数可能存在差异。

时序不匹配不一定会立即造成板卡烧毁，但可能引发：

 • 屏幕反复启动；
 • 电源输出频繁冲击；
 • 关机后背光不能关闭；
 • 信号脚向未上电的屏体反向供电；
 • 背光驱动不断进入保护和重启。

如果板卡已经接近功率极限，反复启动和异常负载会进一步增加器件温升。

一分钟故障判断表

现场表现	优先检查
一接屏就烧保险丝	VCC/GND错接、屏线反插、屏体短路
不接屏时驱动板正常	新屏或屏线存在电气问题
能显示但背光部分烧毁	背光电压、电流或灯串架构不匹配
开机几分钟后烧板	背光过载、散热不足、电源余量过小
接口附近出现焦痕	电源进入数据脚、插头偏位或端子短路
换回原屏正常	替代屏参数、线序或负载不兼容
更换多块板均在同处损坏	屏线映射、结构短路或电源设置错误

烧板后正确的六步检查顺序

第一步：断开液晶屏和背光

先让驱动板空载上电，确认输入电源、保险丝和各路输出是否正常。不要直接连接第二块新屏。

第二步：读取新旧屏规格书

重点对比Pin Assignment、Power Supply、Backlight Unit和Power Sequence，不要只看尺寸及分辨率。

第三步：检查驱动板供电档位

确认液晶供电跳帽实际处于3.3V、5V还是12V，并用万用表实测，不仅看丝印。

第四步：检测屏线

逐芯检查导通、交叉、短路和连接器方向，尤其关注VCC、GND、VLED、EN及PWM。

第五步：限流点亮

使用具有限流功能的电源，先设定较低保护电流，观察空载及接屏后的电流变化。出现异常升高应立即断电。

第六步：分开测试显示与背光

条件允许时，先接LCD逻辑供电和显示信号，确认画面正常后再开启背光。这样更容易判断故障来自显示链路还是背光链路。

如何避免下一块驱动板再次烧坏？

替代前建议形成一张书面确认表：

核对项目	必须确认的内容
接口协议	LVDS、eDP、RGB或MIPI
连接器	针数、间距、接触方向
屏线定义	VCC、GND、数据、时钟及控制脚
逻辑供电	电压范围和最大电流
背光结构	内置Driver还是外接灯串
背光输入	电压、电流和最大功率
控制信号	BL_EN、PWM电平与有效逻辑
驱动板设置	电压跳帽、分辨率、位宽和程序
结构安全	螺丝、压框、屏蔽壳和排线是否短路
首次点屏	限流、测温、分阶段接入

更换保险丝、MOS管或电源芯片，只是修复结果；没有查清屏线和负载，不能解决根本问题。

液晶屏替代后烧驱动板，通常需要同时检查原屏规格书、替代屏针脚、驱动板输出、背光功率和定制屏线。杭州立煌科技可围绕工业液晶屏替代项目协助进行型号参数对比、LVDS/eDP线序核对、屏线配套、驱动板匹配和样品限流点亮测试。

对于已经发生烧板的项目，建议提供原屏与新屏完整型号、驱动板照片、烧毁位置、屏线正反面及通电现象，先判断故障链路，再决定修板或重新配屏。

烧板多半不是“屏参不支持”，而是电气连接出了问题

液晶屏替代后烧驱动板，主要原因集中在：

屏线针脚定义不一致、逻辑电压设置错误、背光负载过大、内置与外置背光驱动混用、连接器反插偏插、屏体短路以及上电时序不兼容。

分辨率或程序不匹配通常表现为不显示或显示异常；一通电就烧保险丝、供电芯片或接口器件，应首先排查电源和线序。

正确做法不是继续换板试错，而是先断开负载、核对规格书、实测供电、检查屏线，并在限流条件下分阶段点亮。

FAQ

1. 液晶屏分辨率不同会直接烧驱动板吗？

一般不会直接因为分辨率不同而烧板。分辨率或时序不匹配更常见的表现是白屏、花屏或无显示。烧板应优先检查电压、线序和背光负载。

2. 同样是LVDS 30pin，为什么换屏后烧板？

LVDS 30pin只代表接口针数和协议方向，不代表每个针脚位置相同。新屏可能把原来的背光电源位置定义为逻辑或数据脚。

3. 驱动板不接屏正常，一接屏就掉电是什么原因？

常见原因是屏线短路、屏体电源短路、供电电压错误或背光负载过大。应在断电状态下测量VCC及VLED对地阻值。

4. 背光功率大一点也会烧板吗？

可能。即使背光输入电压相同，电流和总功率超过原板能力，也会导致电源芯片、MOS管、电感和接口长期过热。

5. 烧掉保险丝后直接换大电流保险丝可以吗？

不建议。保险丝熔断说明电路可能存在过流或短路。提高保险丝规格会失去原有保护作用，并可能扩大板卡损坏范围。

6. 第一次测试替代屏怎样降低烧板风险？

先核对完整针脚定义，在限流电源下测试；检查逻辑电压后先测试显示链路，再开启背光，并持续观察电流和器件温升。
