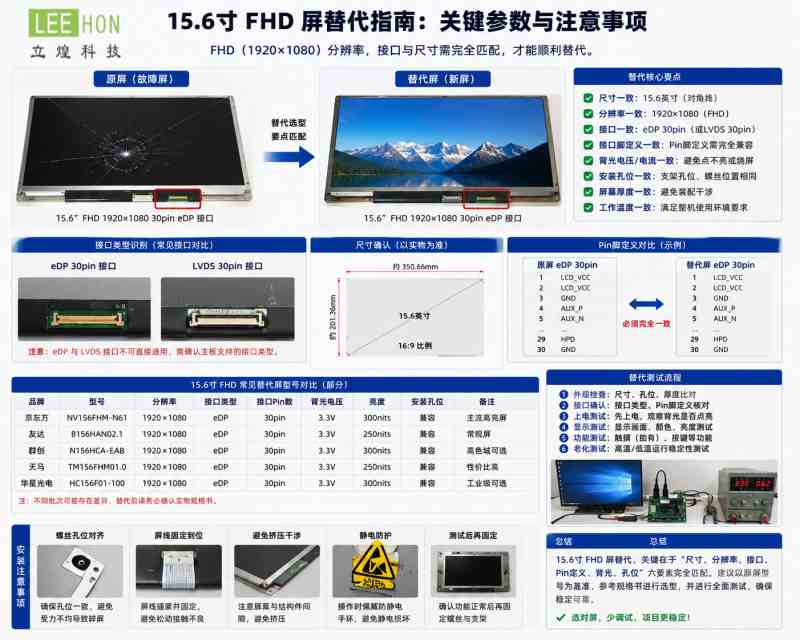

15.6寸FHD屏替代，不能只看“尺寸+分辨率”15.6寸FHD屏通常指15.6英寸、1920×1080分辨率的液晶屏，常用于工业平板、工控一体机、医疗设备、自助终端、便携检测仪、车载显示、安防监控、工业控制台和嵌入式显示终端。

很多客户在替代15.6寸FHD屏时，容易只看三个条件：15.6寸、1920×1080、30pin接口。这个判断方式风险很高。因为同样是15.6寸FHD屏，可能是eDP接口，也可能是LVDS接口；同样是eDP 30pin，可能lane数量不同；同样是LVDS，可能是单路、双路、6bit、8bit、VESA或JEIDA格式不同。15.6寸FHD屏替代，要重点核对接口协议、Lane数、位宽、屏线线序、背光电压、结构尺寸和主板兼容性。

一、先确认原屏是eDP还是LVDS

15.6寸FHD屏常见接口主要有两类：eDP接口和LVDS接口。

eDP屏规格书里通常会出现：

ML0、ML1、ML2、ML3；

AUX+、AUX-；

HPD；

EDID；

BL_EN、PWM；

VCC、GND。

LVDS屏规格书里通常会出现：

RXIN0、RXIN1、RXIN2、RXIN3；

RXCLK；

ODD、EVEN；

VESA、JEIDA；

6bit、8bit；

LVDS 1ch、2ch。

如果原屏是eDP接口，就不能直接换成LVDS屏。

如果原屏是LVDS接口，也不能直接换成eDP屏。

即使两块屏都是30pin，也不代表可以互插。

接口协议不一致时，必须评估转接板或驱动板方案，不能直接沿用原屏线。

二、eDP屏先核对Lane数

15.6寸FHD eDP屏替代时，Lane数是非常关键的参数。eDP常见有1 Lane、2 Lane、4 Lane。FHD分辨率常见会用2 Lane或4 Lane，具体要看屏幕规格书、刷新率、色深和主板输出能力。

替代时要确认：

原屏是几Lane；

替代屏需要几Lane；

主板eDP接口支持几Lane；

屏线是否把对应Lane全部接出；

主板BIOS是否支持该屏EDID；

是否能正常显示开机Logo、BIOS和系统界面。

如果原主板只支持2 Lane，而替代屏要求4 Lane，可能出现点不亮、黑屏、闪屏、花屏或无法识别。

如果原屏是2 Lane，新屏也是eDP 30pin，但线序和lane定义不同，也不能直接替代。

eDP替代的底线是：Lane数、AUX、HPD、EDID和线序都要匹配。

三、LVDS屏要核对单路/双路和6bit/8bit

15.6寸FHD LVDS屏替代时，重点不是Lane数，而是LVDS通道数和位宽。

FHD分辨率数据量较大，很多15.6寸FHD LVDS屏会采用双路LVDS。替代时要核对：

单路LVDS还是双路LVDS；

6bit还是8bit；

VESA还是JEIDA；

连接器是30pin、40pin还是其他规格；

RXIN数据线和RXCLK线序是否一致；

主板屏参是否支持该分辨率和位宽。

6bit和8bit的区别，主要是色彩位深。6bit通常对应18bit RGB，8bit通常对应24bit RGB。替代后如果位宽不匹配，可能出现颜色发灰、偏色、灰阶断层、花屏或画面不正常。

如果原屏是双路8bit LVDS，新屏是单路6bit LVDS，通常不能直接替代。

如果原主板固定输出VESA格式，新屏只支持JEIDA格式，也可能出现颜色异常。

四、背光电压和电流要单独核对

15.6寸FHD屏替代时，背光问题很常见。很多项目屏幕信号可以显示，但背光不亮、亮一下就灭、亮度无法调节，原因往往在背光参数不匹配。

需要重点确认：

背光是否内置LED Driver；

背光输入电压是多少；

背光电流是多少；

是否需要外置恒流板；

BL_EN背光使能脚是否一致；

PWM调光脚是否一致；

PWM频率范围是否匹配；

主板背光输出能力是否足够。

有些15.6寸屏只需要主板提供背光电源和EN/PWM控制，有些屏需要外置LED Driver，有些屏背光电压、电流比原屏更高。如果直接沿用原背光线，可能导致背光不亮、闪烁、过热或寿命下降。

背光电压不能凭经验判断，必须看规格书中的Backlight章节。

五、供电电压不能默认都是3.3V

15.6寸FHD屏常见LCD逻辑供电可能是3.3V，但不能直接默认所有屏都一样。替代时要看规格书中的Power Supply或Electrical Characteristics。

需要确认：

LCD逻辑供电电压；

最大电流；

上电时序；

背光开启时序；

主板供电能力；

屏线供电脚位置。

如果替代屏供电脚位置和原屏不同，直接插原线可能把电源接到信号脚上，造成屏幕或主板损坏。尤其是接口针数相同但pin定义不同的屏，替代前必须逐脚核对。

六、EDID和主板BIOS也会影响替代

eDP屏通常通过EDID与主板通信。15.6寸FHD屏替代后，如果主板无法正确读取EDID，可能出现：

开机黑屏；

进入系统后才显示；

BIOS界面不显示；

分辨率无法识别；

休眠唤醒后黑屏；

亮度调节失效。

工业设备和普通笔记本不同，很多工控主板BIOS、系统镜像和显示配置是固定的。因此，替代屏不仅要测试系统桌面，还要测试开机Logo、BIOS界面、系统启动、休眠唤醒和亮度调节。

七、结构尺寸和连接器位置不能忽略

15.6寸FHD屏虽然尺寸相同，但外形尺寸、厚度、AA显示区、安装孔位和连接器位置可能不同。

替代前要核对：

外形尺寸；

显示区域AA区；

厚度；

安装耳位置；

连接器方向；

屏线长度；

前框开窗；

触摸屏有效区；

盖板黑边；

后壳空间。

如果外形尺寸不同，可能装不进原设备。

如果AA区不同，可能出现画面被遮挡或黑边露出。

如果连接器位置不同，原屏线可能不够长或折弯过大。

如果原设备带触摸屏，LCD显示区域和触摸有效区还要重新校准。

15.6寸FHD屏替代核对表

核对项目	重点内容
原屏完整型号	品牌、型号、版本后缀、标签
尺寸分辨率	15.6寸、1920×1080
接口类型	eDP、LVDS、MIPI、HDMI模组等
eDP Lane数	1 Lane、2 Lane、4 Lane
eDP信号	AUX、HPD、EDID、BL_EN、PWM
LVDS通道	单路、双路
LVDS位宽	6bit、8bit
LVDS格式	VESA、JEIDA
供电电压	LCD逻辑电压和电流
背光参数	电压、电流、是否内置Driver
背光控制	EN、PWM、调光范围
屏线定义	pin脚、连接器方向、线长
结构尺寸	外形、AA区、厚度、孔位
触摸方案	电容/电阻、USB/I2C、坐标校准
测试验证	点亮、BIOS、亮度、休眠、老化

常见错误做法

第一，只看15.6寸FHD就直接下单。

第二，把eDP 30pin和LVDS 30pin当成通用接口。

第三，不核对eDP Lane数，只看接口能插上。

第四，LVDS屏不看6bit/8bit和VESA/JEIDA格式。

第五，背光电压、电流没有确认就通电测试。

第六，只测进系统后的显示，不测BIOS和休眠唤醒。

第七，屏幕能亮就批量采购，没有做整机装配测试。

第八，带触摸设备替代后没有重新校准触摸坐标。

15.6寸FHD屏替代，先查接口，再查Lane数、位宽和背光

15.6寸FHD屏替代怎么选？核心不是“屏幕是不是15.6寸、分辨率是不是1920×1080”，而是要确认接口协议、eDP Lane数、LVDS通道和位宽、背光电压电流、供电电压、屏线线序、结构尺寸和主板兼容性。

如果原屏是eDP接口，重点核对Lane数、AUX、HPD、EDID和背光控制。

如果原屏是LVDS接口，重点核对单路/双路、6bit/8bit、VESA/JEIDA和屏线定义。

如果背光参数不同，即使显示信号匹配，也可能出现背光不亮、闪屏或温升异常。

工业设备替代的原则是：不清楚接口不通电，不确认线序不接屏，不核对背光不点亮，不做样品测试不批量。

15.6寸FHD屏替换FAQ

1. 15.6寸FHD屏可以直接替代另一块15.6寸FHD屏吗？

不一定。即使都是15.6寸1920×1080，也要核对eDP/LVDS接口、Lane数、位宽、屏线线序、背光、供电、结构和触摸。

2. eDP屏替代为什么要看Lane数？

Lane数决定数据传输能力。主板只支持2 Lane，而替代屏需要4 Lane时，可能黑屏、闪屏或无法识别。

3. LVDS屏替代为什么要看6bit和8bit？

6bit和8bit对应不同色彩位深和数据线定义。位宽不匹配可能导致偏色、灰阶异常、花屏或显示不正常。

4. 15.6寸FHD屏背光电压怎么确认？

看原屏和替代屏规格书中的Backlight章节，重点确认背光电压、电流、是否内置LED Driver、BL_EN和PWM调光脚。

5. eDP 30pin和LVDS 30pin能互换吗？

不能直接互换。eDP和LVDS是不同接口协议，针脚定义和信号方式不同，必须使用匹配主板或转接方案。

6. 替代15.6寸FHD屏前要准备哪些资料？

建议准备原屏完整型号、规格书、屏线照片、主板接口照片、背光线照片、触摸屏信息、结构尺寸和故障现象，再进行替代型号评估。
