8.4寸4:3工业液晶屏属于“经典尺寸段”：既能在有限面板空间内提供足够的可视面积，又方便做嵌入式面板开孔与一体化HMI。对于仪器仪表、工业电脑、医疗设备、能源监测终端、产线控制面板等应用，8.4寸往往能在“可读性、交互效率、体积与成本”之间取得比较平衡的结果。

在这类需求中，M084GNS1 R1是一款被频繁采用的8.4寸工业级LCD模组，品牌多以“龙腾/IVO”被工程端识别。它的典型定位并不是追求极致高分辨率，而是提供SVGA（800×600）、LVDS低差分接口、WLED背光、雾面抗眩光表面处理，以及适用于工业环境的温度范围与结构规格，便于整机稳定量产与长期维护。其基础规格在官方规格书中有清晰定义。

一、M084GNS1 R1是SVGA（800×600）

市场上偶尔会出现将该型号误写为1024×768的情况，但以规格书与主流参数库为依据，M084GNS1 R1的原生分辨率为800（RGB）×600（SVGA）。

这一点非常重要，因为分辨率直接决定：

1.主控输出时序（Timing）与像素映射方式

2.UI画布尺寸与字体渲染清晰度

3.是否产生“非整数缩放”（导致字体发虚、细线毛边）

4.LVDS通道带宽与像素时钟配置

建议将“主控输出分辨率”锁定为面板原生分辨率，实现1:1像素映射，避免把“屏没问题”的项目做成“画面看着糊”。这一条在工控设备上比在消费电子更关键。

二、把“参数表”翻译成可理解的语言

下面表格汇总M084GNS1 R1的关键规格（以规格书与常用参数库为参考）。

项目	典型规格	工程含义（为什么重要）
尺寸	8.4inch	经典4:3面板段，适合嵌入式HMI、仪表终端
分辨率	800×600（SVGA）	UI画布固定，适合“参数+状态+列表”型界面
有效显示区	170.4×127.8mm	决定面板开孔与可视窗口边界
像素间距	0.213×0.213mm	影响细线/小字可读性，配合观看距离制定字号规范
亮度	350cd/m²（典型）	室内工厂照明下通用；强光场景更看重反射控制
对比度	600:1（典型）	影响黑底白字、告警色块的辨识度
显示模式	NormallyWhite/TN	TN方案更偏“成本与成熟度”，需关注视角与灰阶一致性
视角方向	12o‘clock	典型“最佳视角方向”定义，装配方向与观看方向需匹配
表面处理	Anti-glare（雾面）	抗眩光、减反射，适合车间灯光反射复杂场景
接口	LVDS（1ch，6/8-bit），20pin	走线与阻抗敏感；适合工控主板/驱动板直连
逻辑供电	3.3V（典型）	电源纹波、上电时序需规范，避免花屏/偶发黑屏
功耗	黑场条件2.81W（最大）	热设计与背光驱动策略的重要输入
工作温度	-20~70℃	典型工业温度段；低温响应、冷凝需系统级评估
存储温度	-30~80℃	运输与仓储边界条件
外形尺寸	203.0×142.5×5.7mm（典型）	结构开孔、背部空间、加固与支架设计关键
重量	约200g（典型）	悬臂/门板安装与抗振设计时需要考虑

三、工业界面不是越高分辨率越好

在工控现场，界面目标通常是：清楚、稳定、可操作、可维护。8.4寸SVGA的优势并不在于像素更“豪华”，而在于它能把工程复杂度控制在可预期范围内：

1.UI结构更容易做“强可读”

800×600的画布适合把关键参数、状态灯、报警列表做成“少滚动或不滚动”。对于设备操作屏，减少翻页与滚动往往比提升分辨率更能降低误操作概率。

2.对主控平台更友好

许多工业主板、控制器或显示驱动方案对SVGA/XGA这类经典时序支持更成熟；系统整合成本可控。

3.长期维护更容易

经典分辨率意味着替换件与驱动链路方案更丰富，做生命周期管理更轻松。

当然，如果应用属于“细节密集”或“图形化复杂”，比如多曲线趋势图、精细CAD图、高清视频预览等，分辨率就会成为更显性的瓶颈，这时应从应用端反推尺寸与分辨率族，而不是强行用8.4SVGA去硬撑。

四、亮度不是唯一指标，反射控制常常更关键

M084GNS1 R1的典型亮度为350cd/m²，并带雾面抗眩光处理。在工厂车间的照明环境中，影响“看得清”的因素通常按优先级排序更接近：

1.有效对比度（画面真实对比）：黑底白字是否发灰、告警红色是否够“跳”

2.表面反射控制：顶部灯带、金属反光、玻璃罩反射会直接“抬黑位”

3.亮度与调光策略：足够即可，过亮会带来功耗与温升压力

4.视角一致性：侧看是否明显发白、偏色

5.UI设计规范：字号、线宽、色彩系统是否符合现场观看距离

雾面（Anti-glare）对车间环境的价值在于降低镜面反射，但工程上也需注意：过强的雾度可能让细字边缘显得“略发散”。因此在做“前玻璃+触控”的二次加工时，AG/AR的取舍应配合目标观看距离与字体规范做样机验证，而不宜只凭经验。

五、接口与电气集成

M084GNS1 R1使用LVDS（单通道，6/8-bit）20pin逻辑接口，逻辑电压典型3.3V。这类组合在工业设备上很常见，但要做到长期稳定，建议把注意力放在三个工程点：

1、1:1像素映射与时序锁定

·输出固定为800×600原生时序
·不做非整数缩放
·避免“显示正常但字体发虚”的隐性质量问题

2、LVDS走线与线束

·差分对阻抗与等长控制要有基本规范
·线束走线避免与大电流动力线长距离并行
·在强干扰现场，可考虑屏蔽线束、合理接地与共模抑制

3、供电与上电/掉电时序

规格书给出逻辑供电范围与工作环境边界，工业项目常见的花屏/闪屏问题，根源往往不是屏本体，而是电源纹波、瞬态干扰或时序不规范。

我们建议：显示逻辑电源与背光驱动电源分域设计，关键支路做滤波与保护，把“偶发”问题在样机阶段压掉。

六、8.4寸模组更适合“标准化开孔+可维护固定”

M084GNS1 R1的外形尺寸与厚度（约203.0×142.5×5.7mm）以及重量（约200g）为结构设计提供了明确边界。

在工控整机装配中，建议从一开始就按“量产可维护”做结构：

1.开孔与可视窗：按有效显示区与外形边界留装配公差，避免压边遮挡像素区

2.固定方式：优先采用可重复装拆的固定策略（维护更换效率高）

3.前面板防护：如果设备处于粉尘、油雾或频繁擦拭环境，建议做前表面保护（可选AG/AR/AF玻璃组合）并验证反射与可读性

4.应力控制：避免用结构件挤压面板造成漏光或长期应力损伤

5.散热路径：背光功耗与温升有关，尤其常亮应用需要把热从背部合理导出

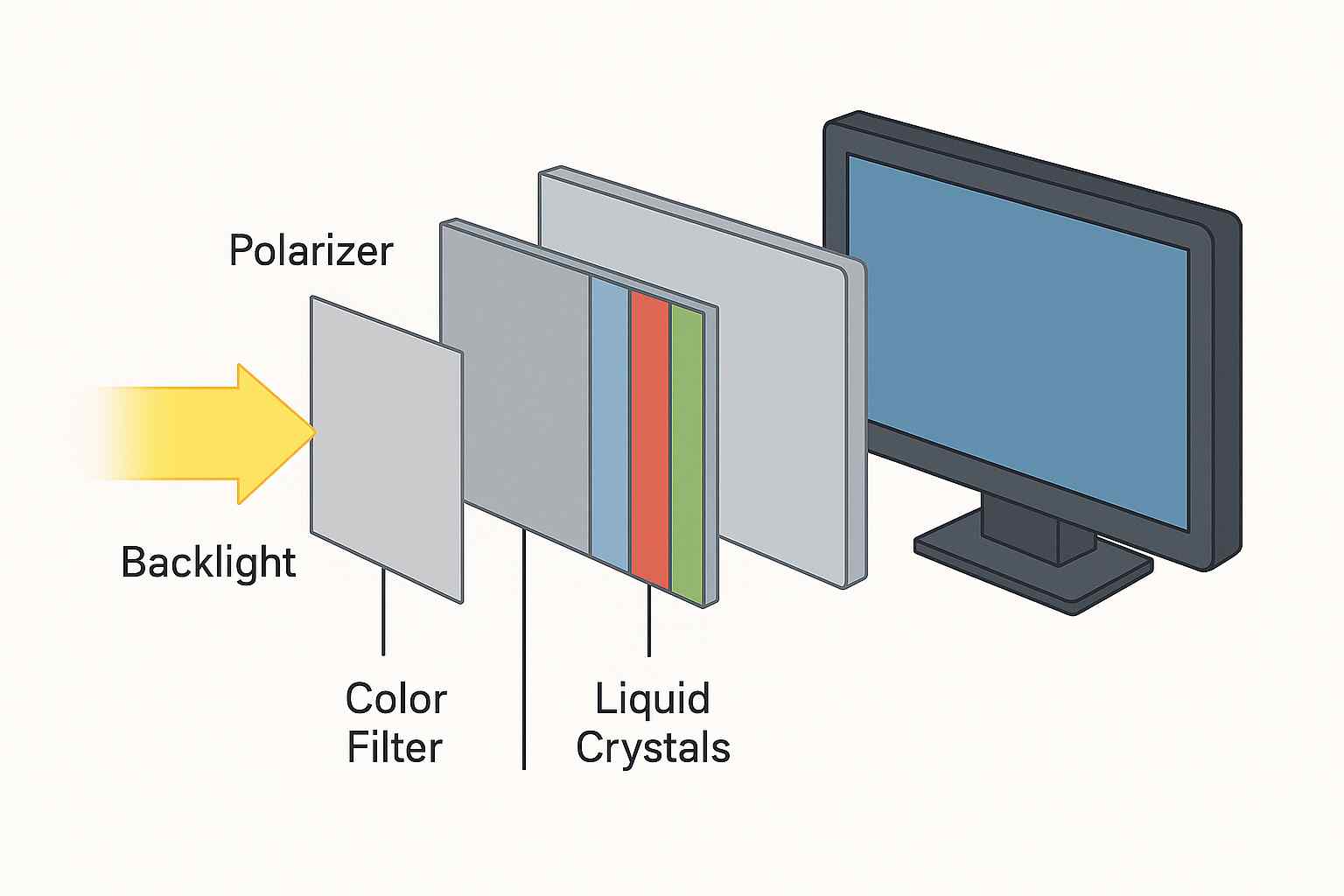

七、WLED常亮场景更需要“调光与热降额”策略

M084GNS1 R1使用WLED背光，典型亮度350cd/m²。

部分供应信息会给出背光寿命“>50,000小时”的口径，但工业项目中更稳妥的工程表达是：背光寿命高度依赖温升与驱动电流，需结合整机热设计与亮度设定做降额。

建议把背光策略做成可控参数：

·分档亮度（白天/夜间/待机）
·常亮场景避免长期满功率
·高温环境下做亮度降额或散热增强
·需要一致性时，建立亮度校准与老化补偿策略（按设备等级决定）

八、温度范围只是起点，冷凝与“玻璃表面温度”更关键

规格书给出工作温度-20~70℃、存储温度-30~80℃，并强调在环境条件下需避免结露、关注玻璃表面温度等边界。

这在工控领域非常常见：温度参数并不等同于“任意温湿度组合都没问题”。对于以下场景尤其建议做系统级验证：

1.冷库门口/冷热交替区域：易结露、易起雾

2.高湿车间：水汽进入前腔导致雾化或腐蚀风险

3.低温启动：液晶响应变慢、背光效率变化

4.高温常亮：光衰加速、色偏与亮度漂移风险上升

工程建议是在样机阶段做“温循+常亮热稳态+结露风险评估”，而不是只看规格书温度区间。

九、典型应用场景：8.4寸SVGA更适合哪些设备？

结合4:3画布特性与LVDS工业链路，M084GNS1 R1更常见的落地场景包括：

1.工业电脑/嵌入式工控机：机柜门、控制箱、嵌入式面板

2.设备HMI：机床、测试台、自动化设备操作屏（以参数与状态为主）

3.仪器仪表：电力监控、环保监测、过程控制终端

4.医疗设备（非影像主诊断）：监护与控制界面、设备参数显示

5.交通与能源终端：站点控制、充电/储能设备人机界面

如果应用对“细节显示、图像处理、高清图形”要求更高，通常应考虑更高分辨率与更大尺寸族，而不是在8.4SVGA上叠加复杂缩放。

十、同尺寸方案对比

8.4寸领域也存在XGA（1024×768）面板方案。选型时可按以下对比逻辑评审（不以品牌做倾向）：

对比维度	8.4“SVGA（800×600）	8.4”XGA（1024×768）	选型建议
UI兼容性	经典HMI画布，改动相对少	信息承载更强，但UI需重新规范	旧项目替换更偏SVGA，新项目可评估XGA
链路复杂度	时序带宽更友好	带宽更高，对链路与驱动更敏感	线束长、干扰强场景要谨慎评估
细节表现	足够清楚但信息量有限	更细腻，适合更复杂界面界面	复杂才体现优势
成本与维护	通常更易控	依供应链与平台而定	多机型平台化时更看“可替代性”

关键原则仍然是：主控输出与面板原生匹配，优先1:1映射。无论SVGA还是XGA，只要引入非整数缩放，观感与可靠性都会受影响。

十一、三种常见集成路径

路径A：工控主板LVDS直连

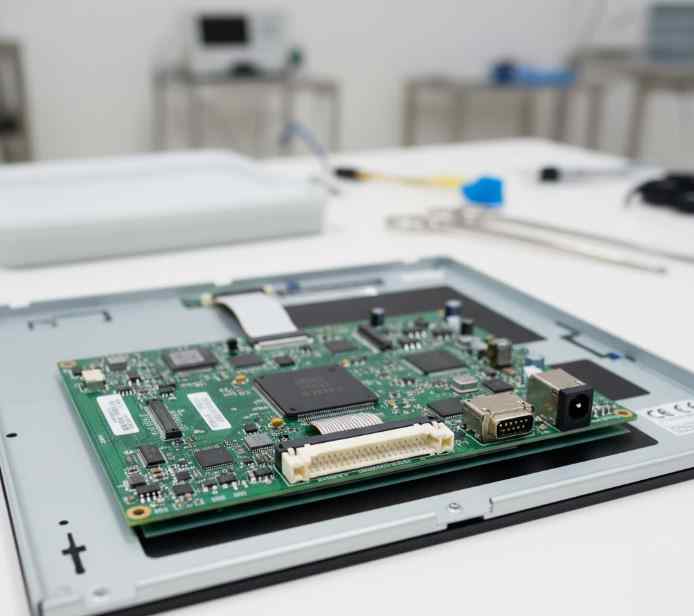

适用于有LVDS输出的工控主板/ARM板卡，直接匹配800×600LVDS时序。该路径链路短、问题定位清晰，是工业设备里最常见的稳定方案。

路径B：通用视频接口（HDMI/DP）转LVDS驱动板

适用于系统统一输出HDMI/DP的场景。优点是兼容性广，但需注意：驱动板要稳定支持SVGA时序并避免二次缩放；同时要重视供电噪声与EMI。

路径C：多屏联动/统一图形平台（上位机渲染+终端显示）

适用于需要统一UI与数据中台的智能工厂项目。此时“显示终端”更像标准节点，面板选型应配合统一分辨率族与内容策略。

十二、把“参数正确”变成“交付可控”

为了让项目交付更可控，建议在IQC/样机阶段引入以下验收点（可作为内部SOP）：

1.分辨率与像素映射：确认800×600原生、无拉伸变形

2.亮度/均匀性：典型亮度与暗角评估（按企业标准定义阈值）

3.视角方向：12o‘clock安装方向与实际观看方向一致性检查

4.热稳态：连续点亮后亮度漂移、色偏与局部热斑

5.低温启动：低温下响应速度与背光启动稳定性

6.EMI/ESD：强干扰环境下花屏、闪屏、触控（若加触控）漂移评估

7.结构装配：压边、漏光、应力点、密封与维护可达性

十三、常见问题

1：M084GNS1 R1到底是SVGA还是XGA？

以规格书与主流参数库为依据，原生为800×600（SVGA）。

2：LVDS1ch6/8-bit代表什么？

代表接口支持单通道LVDS传输，并可按6-bit或8-bit数据路径配置；实际显示颜色能力与面板驱动方式相关，常见为6-bit或6-bit+FRC。

3：350nit是否够用？

室内工厂照明下通常可用，但强反光环境更应优先处理表面反射与UI对比；必要时再评估更高亮度或前表面光学方案。

4：-20℃低温下为什么会“拖影/变慢”？

液晶响应与温度强相关，低温会使响应变慢；若设备需要低温快速启动，应在整机层面做低温验证与策略（如预热、界面降复杂度）。规格书也提示极端条件下可能出现不可预测结果，应以典型条件保证显示品质。

5：如何判断“花屏”是屏坏还是链路问题？

工业现场花屏更常见来自供电纹波、LVDS信号完整性、接地与干扰。建议优先做：锁定原生时序、缩短线束、检查供电与接地、排除驱动板缩放，再判断模组本体。该型号对供电边界有明确范围约束，可据此定位。

“经典规格+可工程化交付”

从工程视角看，M084GNS1 R1的核心优势不在于堆参数，而在于它提供了一套利于量产与维护的经典组合：8.4寸4:3视窗、800×600SVGA画布、LVDS工业链路、雾面抗眩光、WLED背光与明确的结构电气边界。

在仪器仪表与设备HMI这类“以可靠交付为主”的应用中，这种组合往往比追逐更高分辨率更具工程价值。真正决定项目成败的，通常是主控时序匹配、供电与信号完整性、结构应力与散热策略、以及样机阶段把结露与热稳态风险做足验证。杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。
