在工业现场，“静电问题”很少以“我摸了一下就坏了”这种单一形态出现，它更像一类高能量、超陡沿、强耦合的瞬态事件：可能来自操作员触摸金属前框、插拔I/O线束、干燥环境摩擦起电，也可能来自带电物体靠近后发生空气击穿。对工业LCD液晶屏来说，ESD的破坏性不只体现在“烧芯片”，更常见的是软失效：花屏、闪屏、背光瞬灭、触控漂移、链路误码导致系统重启或死机——这些故障在实验室不一定稳定复现，但在客户现场往往呈现“间歇性、难定位、代价高”。

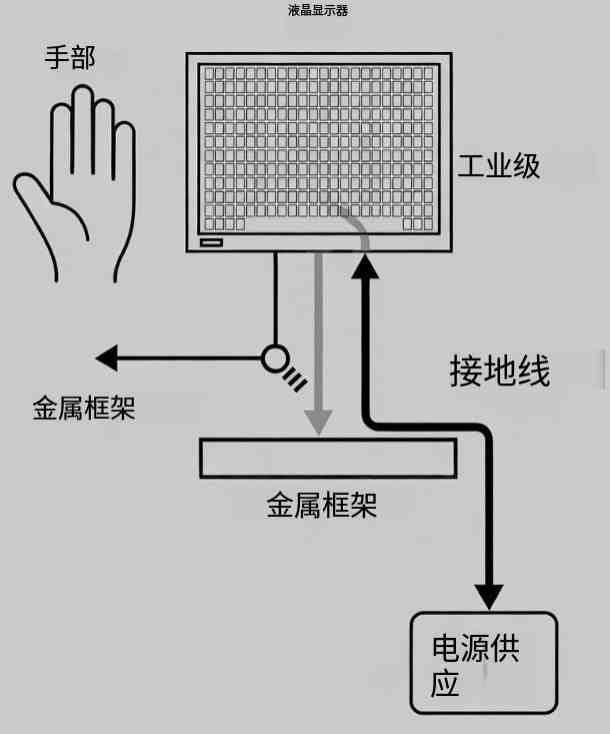

工业LCD对ESD更敏感的根本原因，通常不是面板玻璃本体，而是模组被系统化集成后的耦合路径变多：

1·人机可触达面积更大：触控+金属边框+外露螺丝柱使放电入口增多；
2·线束更长、接地更复杂：LVDS/eDP、背光供电、USB/串口等线束把ESD以共模方式注入系统；
3·电源/电机/变频器共存：地弹（ground bounce）与参考地漂移会把一次放电放大成系统级异常；
4·可用性要求更高：消费屏“黑一下”可能被用户忽略，工业设备“黑一下”可能意味着停机、误操作或安全风险。

1、技术背景：ESD的（系统级 vs 器件级）必须分开

ESD（Electrostatic Discharge）是带电体在电位差驱动下的放电过程。对电子系统而言，ESD最“致命”的特征不是电压高，而是上升沿极快、峰值电流大、能量集中，它会通过电容耦合、辐射耦合、地回路注入等方式进入敏感节点。

这里必须建立一个关键认知：

1·系统级ESD抗扰度：讨论的是“整机/整屏在真实触摸、靠近放电下能否维持功能”，典型用 IEC 61000-4-2 来定义；该标准给出了接触放电与空气放电的等级，并规定了发生器的等效网络（典型150 pF、330 Ω）以及测试方法。

2·器件级ESD敏感度：讨论的是“芯片/器件在标准模型下会不会被击穿或参数漂移”，典型用 HBM/CDM（如 ANSI/ESDA/JEDEC JS-001、JEDEC体系）来定义；它用于器件分级、工艺对比与失效分析，但不能直接等价推导整机能否通过IEC测试。

ESD协会的基础文件也明确提示：IEC 61000-4-2有时被口头称为“人体模型”，但它面向的是系统在不同操作条件下发生的ESD事件；而JS-001的HBM面向的是器件级敏感度测试，两者波形与严谨性不可互比。

2、核心技术标准：把“静电要求”落成可验收的条款

LCD工业液晶屏项目里，最常用的标准组合通常由三层构成：

1·整机/系统抗扰度：IEC 61000-4-2：它定义了测试等级（例如接触放电最高常用到±8 kV、空气放电到±15 kV），并强调接触放电优先；同时给出发生器典型参数（150 pF/330 Ω）与波形验证要求。

2·车载/含乘员触达场景：ISO 10605：该标准覆盖车上电子模块与整车层面的ESD测试，并明确适用的放电来源包含装配、服务人员与乘员等；在工程实践中，常见空气放电电压范围会扩展到15–25 kV级别（部分主机厂更高），这类要求经常“高于一般工业设备”。

3·制造/维修/仓储过程控制：IEC 61340-5-1它要求建立ESD控制体系（EPA区域、等电位连接、培训、符合性验证等），并指出器件敏感度测试得到的耐受电压不必然代表真实来源ESD下的承受能力；同时给出常见控制基线（如HBM、CDM门槛与对隔离导体电压限制等思路），强调“人员与流程”常是第一道防线。

换句话说：工业LCD“对静电的要求”，往往是一套组合拳——既要产品能扛（系统级），也要供应链不伤（过程控制），还要关键芯片选型有底（器件级）。

3、一张表看懂：工业LCD静电要求的“三层语言”

层级/目的	典型标准	测试对象	规格书里应写清楚的“静电要求”要素	工业LCD液晶屏项目的常见落点
系统级抗扰度	IEC 61000-4-2	整机/整屏/模组在系统状态下	接触/空气放电电压等级、放电点位、极性、次数、判据（允许闪烁/允许重启/不允许功能丢失等）	触控玻璃、金属前框、按键区、外露连接器壳体、螺丝柱、边框缝隙
器件级敏感度	ANSI/ESDA/JEDEC JS-001（HBM）等；MIL体系常用于方法学引用	芯片/器件	HBM/CDM等级、器件分级、失效分析口径（注意：不可直接等价为系统IEC能力）	TCON/接口芯片/触控IC/电源IC选型与裕量评估、ESD保护器件匹配
过程级ESD控制	IEC 61340-5-1	产线/仓储/维修体系	EPA区域、接地/等电位、包装、培训、定期验证与稽核要求	来料、装配、返修、物流全过程控制，减少“早期潜伏失效”风险

4、工业LCD的ESD工程目标

工业LCD液晶模组的ESD工程目标不是“扛住一次放电”，而是“扛住频繁放电 + 复杂耦合 + 可恢复运行”系统级ESD（IEC 61000-4-2）本质是强瞬态电流注入：典型网络是150 pF 电容充电后，经 330 Ω 放电，接触放电用枪头直接触点触发，空气放电则靠近至击穿放电。

对工业LCD而言，“过ESD”通常要同时满足两类结果：

1·硬可靠：关键器件不击穿、不潜伏劣化（避免早期失效，影响MTBF/质保成本）。
2·软可靠：允许短暂功能抖动，但必须可自恢复（或可控重启），并且不引发安全风险/误操作。

而消费电子常把体验目标放在“多数用户场景下别出问题”，工业设备则面对干燥、摩擦、金属外露、长线束、强电磁环境（EMI）叠加，ESD发生概率和耦合路径都更复杂，因此必须在结构/接地/接口/软件恢复四层同时设计。

5、系统级vs器件级

很多项目沟通会混用“HBM/CDM等级”和“IEC 61000-4-2等级”。这里必须强制区分：

1·器件级（HBM/CDM）：用于描述芯片对“处理、搬运、装配”类放电模型的敏感度。以HBM为例，经典网络是100 pF + 1500 Ω，并且有明确的波形参数范围；它用于器件分级和工厂ESD控制策略制定。
系统级（IEC 61000-4-2）：用于描述产品在真实工作状态下遭遇放电的抗扰度（immunity），波形、能量、耦合路径都与HBM不同。

2·EOS/ESD Association 的技术材料也明确指出：IEC 61000-4-2（系统级）与 JS-001（HBM器件级）的波形与严苛程度不可直接比较，适用范围也不同。

6 工控屏 vs 消费屏：

ESD设计目标与防护架构的深度对比（含成本/验证维度）下面这张表是工业LCD项目最常用的“差异清单”，用来把需求写清楚、把设计责任边界划清楚（面板/模组/整机各自该补哪一刀）。

维度	工业LCD（含触控/工控整机场景）	消费屏（手机/平板/家电面板等典型）
ESD目标定义方式	强调“标准 + 点位 + 判据”：常按IEC 61000-4-2写接触/空气放电电压，并明确放电点位（TP边缘、金属框、接口壳体、螺丝柱）与判据（A/B/C）。判据通常要求A或B为主（可短暂异常但需自恢复）。	往往以整机认证/平台经验为主，点位更集中在外壳与少数I/O；对“现场不可控线束耦合”的覆盖较弱
放电入口复杂度	触控玻璃+金属前框+外露紧固件+长线束=入口多、路径多；户外干燥/手套/工服摩擦导致放电频次高	外观更封闭，金属外露与线束可达性相对少，路径更可控
耦合路径（关键差异）	ESD常以共模注入：通过屏蔽层/机壳地/线束电容耦合进入信号参考地，引发地弹（ground bounce）与高速链路误码；同时可能通过电源入口触发保护器件导通造成瞬时掉电	多为短路径、内置走线，地结构更紧凑，链路更短，抗扰度天然占优
高速接口敏感点	LVDS/eDP/MIPI（若有）对寄生电容极敏感：TVS位置与电容必须严控，否则SI恶化→误码↑→花屏/黑屏；常需要“低电容阵列TVS + 共模电感/优化回流”组合	接口链路较标准化，布局约束更成熟，保护多由平台参考设计固化
触控子系统（TP）	TP是ESD“第一战场”：边缘放电、ITO边框电场集中、FPC入口易被打穿；需要“边缘泄放/屏蔽接地/输入钳位/走线隔离”协同	TP方案成熟但多追求极薄极窄边框，更多依赖系统级结构与外壳一致性控制
（全贴合）对ESD的影响	全贴合减少空气隙、降低内部放电概率，但会改变电场分布与泄放路径；若边缘接地/屏蔽不设计，反而把能量更“高效”地耦合进TP/模组	全贴合更多从显示效果/强度出发，ESD作为副约束
电源架构与ESD“软失效”	12/24V→DC/DC→多路LDO常见。ESD触发TVS导通或共模注入会造成瞬时压降/复位；若MCU/桥接芯片无良好brown-out策略与看门狗，容易死机	电源更短更集中，掉电复位策略更平台化
BOM防护投入（量级思路）	工业项目常见：1）接口TVS阵列（低电容）2）共模电感/RC阻尼 3）机壳地弹片/导电泡棉 4）额外接地螺丝/铜箔。BOM增量通常是“几毛到几块人民币级别/每通道或每接口”，但能显著降低现场返修成本（更关键）	BOM更敏感，倾向“够用就好”；结构件与接地增加会受外观/厚度/成本强约束
验证策略	强调“可复现 + 可定位”：放电点位扩展到“接口端口、线束耦合、边缘缝隙”；并关注A/B/C判据、恢复时间、误动作风险（例如触控误触）。	多以认证点位为主，异常容忍度较高（用户可重启/影响可控）

7、失效机理

工业LCD里ESD为什么经常表现为“花屏/黑屏/误触”，而不是直接烧毁？工业现场最麻烦的是：软失效比例高、复现难、定位链路长。常见机理可以拆成三类（按“能量落点”分）：

7.1 直接硬损伤：击穿/退化（不可逆）

1·接口/触控IC输入端击穿：通常发生在FPC入口、连接器第一脚附近（离入口最近、阻抗最低）。
2·TCON/桥接芯片内部栅氧退化：不一定当场死，可能变成“过一段时间开始花屏/偶发闪屏”（潜伏失效，最影响MTBF）。

这类问题强调“器件级裕量 + 入口就地钳位 + 回流路径短”。

7.2 保护器件导通引发的系统级异常：掉电/复位/锁死（可恢复但影响体验）

IEC/系统级ESD的放电电流很大，工程上常用“峰值电流随电压线性放大”的经验来理解。以标准网络下，峰值电流量级可按约 3.75 A/kV 估算（8 kV时约30 A量级），因此一次放电足以在回路电感上产生显著的瞬态压降和地弹。

当TVS导通时，能量会被“引走”，但如果系统电源地/机壳地/信号地没有设计好，常见后果是：

1·DC/DC输入瞬间被拉低 → 背光驱动欠压保护 → “背光瞬灭”
2·桥接芯片复位或PLL丢锁 → “黑屏/闪屏”
3·触控控制器重启/校准丢失 → “误触/漂移”
4·MCU brown-out/看门狗策略不足 → “死机需要人工断电”

这类问题强调“分区地 + 机壳地策略 + 电源抗扰度 + 软件恢复”。

7.3 高速链路误码：显示异常但硬件无损（最像“玄学”）

ESD的尖峰会叠加成宽带EMI，对LVDS/eDP这类高速差分链路来说，常见表现是：

1·误码瞬间上升 → 显示链路重训练失败 → 花屏/雪花/瞬断
2·接地参考漂移 → 差分共模超限 → 接收端进入异常状态
3·TVS寄生电容过大/布局不当 → 在“平时就有边缘SI问题”，ESD只是一把放大镜

这类问题强调“信号完整性（SI）与ESD保护的耦合设计”：不是TVS越大越好，而是入口就地、低电容、回流路径短、共模治理到位。

8、 工业LCD的“架构级”ESD防护思路

把ESD当成“能量从边界进入系统”的问题，最有效的是三道防线：

1.边界泄放（结构/接地）：让能量优先走机壳地/屏蔽层，而不是走信号地。

2.入口钳位（器件/布局）：TVS/ESD阵列必须靠近连接器入口，回路电感越短越有效；这与IEC发生器网络“150 pF/330 Ω放电”的陡沿特性直接相关。德州仪器

3.功能恢复（固件/系统策略）：对触控、桥接、背光、主控分别定义“异常检测—自恢复—降级策略”，把C类故障尽量压到B类（自恢复）甚至A类（无感）。

如果产品涉及车载/半车载场景，ISO10605还会引入不同RC网络（330 Ω/2 kΩ、150 pF/330 pF）与更高电压上限（空气放电可到25 kV级别），并且对点位/次数/极性有更严格的测试计划约束。这会显著改变“保护器件选型、电源抗扰度与结构泄放”的难度等级。

9、从“要求”到“能过、好定位、可量产”的工程闭环

工业LCD（含触控）建议按“三道防线”设计，目标是把能量优先导向机壳/屏蔽，让敏感芯片看到的只是“残余尖峰”，把ESD当“能量管理”而不是“加个TVS就完事”。

1.结构泄放优先：让放电优先走机壳地/屏蔽层，而不是信号地。

2.入口钳位最短回路：TVS/阵列必须贴近连接器入口，回路越短越有效；高频尖峰下“走线电感”比你想象的更致命。

3.功能自恢复：把软失效从“人工断电”降级为“自动恢复/快速重训练”。

10、 结构设计建议

1.金属前框/外露紧固件：建立稳定的机壳地通路（弹片、导电泡棉、导电胶带），避免“时通时不通”。

2.触控玻璃边缘：边缘是电场集中区，建议规划导电层/边框泄放路径，并保证与机壳地连接可重复、可量产。

3.屏蔽与分区：接口区、DC/DC区、显示链路区尽量分区，敏感区远离边界入口；必要时用屏蔽罩/接地铜箔做“能量隔离”。

4.Bonding取舍：全贴合可减少内部空气隙放电，但会改变耦合路径；若机壳地/屏蔽层设计不到位，能量可能更“高效”地注入TP/模组。因此Bonding决策必须与接地拓扑一起评审。



10.1故障排查流程（把ESD从“玄学”变成“可定位”）

下面给一个工程上好用的“现象→入口→路径→薄弱点→验证”流程：

1.先分型：硬损伤 or 软失效

硬损伤：重复放电后永久黑屏/永久失触/接口失效 → 优先查入口钳位与器件耐受
软失效：闪屏、误触、死机可恢复 → 优先查地弹/电源瞬降/链路误码

2.锁定入口点位（点位清单化）

TP玻璃边缘、金属前框、螺丝柱、外露接口壳体、按钮周边、线束出入口

3.判断耦合路径（用“隔离实验”做二分法）

断开某类线束/改用短线束/改变接地（浮地→单点接地）
若现象显著变化：说明主耦合在该路径（信号/电源/机壳地）

4.抓关键波形（不用追求完美，抓“相对变化”）

观察DC/DC输入/关键LDO输出是否瞬降
观察复位脚/使能脚是否被尖峰触发
观察LVDS/eDP接收端是否出现链路重训练/锁丢失迹象（看寄存器/日志）

5.改动要“最小闭环”

先改布局/接地/回路（最常见命中）
再改器件（TVS型号、电容、CMC）
最后补软件恢复（watchdog、重训练、触控自校准）

10.2三个真实工程案例验证

案例A：触控边缘一放电就“坐标乱跳/漂移”

场景：户外自助设备，冬季干燥；用户手套触摸屏边缘更频繁。
现象：空气放电后触控坐标漂移，偶发“鬼触”，重启触控服务可恢复。
定位：边缘电场集中 + 屏蔽层接地不稳定（装配公差导致弹片接触不可靠），尖峰通过FPC注入触控IC，VDD瞬降触发内部复位。
整改：

a.增加边缘泄放：导电泡棉+更稳定的机壳地连接

b.FPC入口加低电容ESD阵列 + 适度串阻/磁珠

c.软件侧：触控异常检测后自动重新校准/重启驱动

验证：同点位重复放电，现象从“需要人工干预”降级到“秒级自恢复”。

案例B：接触放电打金属前框，出现“花屏→黑屏→恢复慢”

场景：金属前框大面积外露，屏体与主板通过长LVDS线连接。
现象：接触放电后瞬间花屏，随后黑屏，10–20秒后偶尔恢复；有时需要整机重启。
定位：ESD电流通过机壳地耦合到信号参考地，引发地弹；LVDS共模超限导致接收端锁丢失。TVS虽有，但离连接器过远、回路电感大，钳位不够“快”。
整改：

a.把TVS移到连接器最近端，地端多过孔短回路

b.加共模电感抑制共模注入

c.优化机壳地与系统地连接策略，减少大电流穿越信号地

验证：黑屏概率显著下降，恢复时间缩短，重复放电稳定通过。

案例C：干燥环境频繁ESD导致“间歇性死机（看似软件问题）”

场景：工厂产线屏，旁边有变频器与长电缆，环境干燥；故障“随机死机”。
现象：偶发死机、无规律；日志显示某些外设通信异常后系统卡死。
定位：ESD/瞬态共模干扰触发外设通信错误，主控未做健壮恢复；同时电源入口抗扰不足导致brown-out边缘状态。
整改：

a.电源入口补TVS与输入回路低电感布局；关键电源增加保持电容

b.通信口边界加保护与共模治理

c.软件增加看门狗、通信超时重试与状态机自恢复

验证：死机从“月级偶发”降到“可控可复现并消除”，现场MTBF显著改善。

11、工业LCD的静电要求，不是“写一个电压”

工业LCD场景里，ESD的本质是瞬态能量在系统边界的注入与再分配。如果只用一句“支持±8 kV/±15 kV”来定义需求，往往会在量产与现场暴露出三类典型问题：

1·需求不完整：没写放电点位、没写判据（A/B/C）、没定义恢复时间与可见异常边界，导致“实验室过了，现场仍投诉”。
3·责任边界不清：面板/触控/驱动板/整机厂各说各话，最后变成“哪个环节都加了点保护，但路径依然错”。
4·设计不成体系：只堆TVS，忽视机壳地/屏蔽/回流路径与软件恢复，结果是“硬件不坏但系统经常黑/花/漂”。

最有效的做法是把ESD拆成三层目标，并形成闭环：

1.系统级抗扰度（IEC 61000-4-2为核心）：标准+等级+点位+判据，确保“现场可用”。

2.器件级裕量（HBM/CDM等）：用于元器件选择与潜伏失效风险管理，避免“能过测试却早期退化”。

3.过程级控制（IEC 61340-5-1）：保证供应链装配/返修/物流不把器件“提前打残”。

12、常见问题

1：规格书里“工业LCD静电要求”到底怎么写才算专业？

建议采用“标准 + 等级 + 点位 + 判据”四件套，而不是只写电压。推荐格式示例（可直接套用）：

标准：IEC 61000-4-2
等级：接触放电 ±X kV，空气放电 ±Y kV
点位：触控表面、边缘、金属前框、螺丝柱、外露接口壳体、线束出入口（按项目列清单）
判据：A/B/C（是否允许短暂闪屏、是否允许自恢复、是否允许需重启），并写明恢复时间要求

这样写的好处是：验收可执行、争议可落地、问题可追责。

2：我们加了TVS，为什么还是过不了ESD，或者现场还是花屏/误触？

最常见原因不是“TVS不够大”，而是三件事之一：

1.TVS位置与回路电感错：离入口太远、地端回路太长，钳位反应慢；

2.机壳地/信号地路径错：ESD电流穿越敏感地，造成地弹与参考漂移；

3.高速链路与保护器件耦合：TVS寄生电容/布局引发SI边缘问题，ESD只是触发放大器。

解决策略通常优先从“入口就地、回路最短、泄放到机壳地、共模治理”四条去排查，而不是盲目堆料。

3：车载项目能不能用IEC 61000-4-2的经验直接做？

不建议。车载通常会引用 ISO 10605，并可能采用不同RC网络与更高的放电电压范围（行业资料中常见空气放电15–25 kV区间）。这会改变波形与能量分布，进而影响你的接地策略、钳位器件与电源抗扰度设计裕量。
