工业显示正在从“方方正正的一块屏”走向更贴合设备结构与信息流的形态，其中长条形（Bar / Stretched）TFT-LCD是增长很快的一支。它既不是简单把常规屏“拉长”，也不是只为了造型，而是把显示区域与设备空间、用户视线、信息层级重新匹配：在有限高度里呈现更长的信息带、在狭窄面板里提供更丰富的状态提示、在复杂设备边缘把“告警与关键指标”放到最容易被看到的位置。

对于LCD工控液晶屏行业而言，长条屏的价值不只在“卖点新”，更在于它能形成稳定的项目闭环：明确的应用场景、可标准化的规格体系、相对清晰的集成路径与可量产的工程边界。但与此同时，长条屏也更容易踩坑：接口与驱动不匹配、比例拉伸导致画面失真、背光与散热不均、视角与偏光方向选错、结构应力引发Mura或漏光、触控误触与玻璃反射在狭长视窗里被放大等。

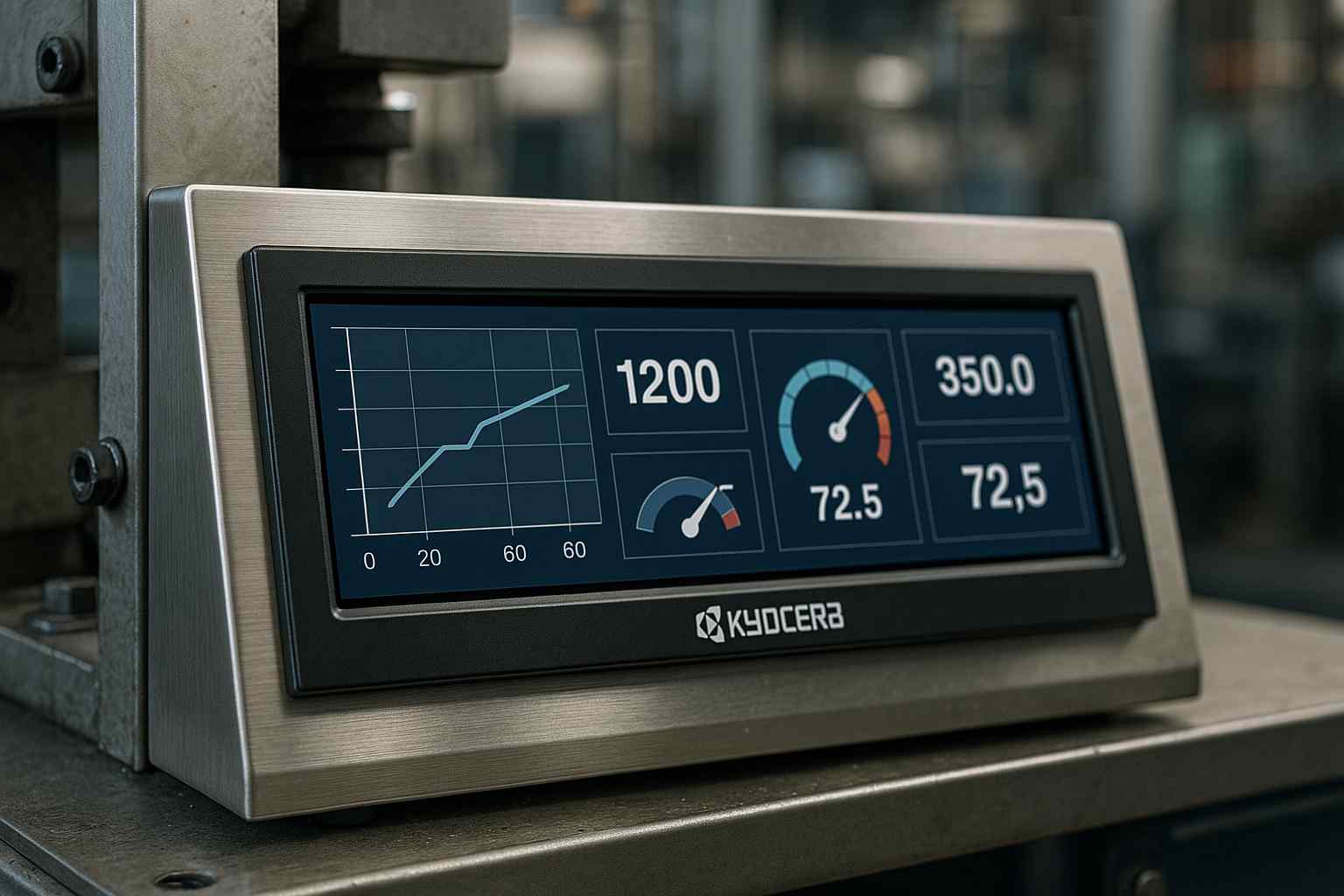

一、什么是工业长条形TFT-LCD

1、长条形屏的定义与常见别名

工业长条形TFT-LCD通常指长宽比显著偏离常规16:9/4:3的TFT液晶模组（含背光、驱动与结构件），形态上更接近“信息条”“状态条”“横向带状窗口”，行业里常见叫法包括：

1、长条屏 / 条形屏

2、Bar LCD / Stretched LCD

3、超宽屏（在工业语境中指超宽比例，不等同于消费级带鱼屏）

2、它解决的是“空间与视线”的矛盾

在很多设备上，屏幕高度受到结构限制：门禁闸机的面板高度有限、医疗推车的顶部横梁空间有限、交通站台的导视区必须做成狭长灯箱、机柜门的可视窗口只能开一条细长区域、产线设备希望把告警与关键KPI放在操作员平视最醒目的位置。

长条屏用更“横向化”的布局把信息铺开，典型优势体现在：

1·同等高度下的信息容量更大（更长的标题、更多的状态位、更多的分区提示）

2·更适合做“持续存在”的关键提示层（告警、班次、产量、节拍、温度区间、设备状态）

3·与结构融合更自然（嵌在狭长面板、边框、设备顶部、导轨区）

3、“工业级”与“消费级”长条屏的差异

同为长条形屏，工业应用通常更在意：

1·更明确的工作温度与稳定供货周期

2·更高的连续运行能力（7×24或长时间常亮）

3·更强的抗干扰与抗震结构设计

4·更可控的一致性（亮度、色温、均匀性、批次管理）

5·更可维护的模组化设计与替代料策略

二、长条屏的规格体系：从长宽比、尺寸到分辨率

长条屏的“规格”往往不是单一维度决定，而是由长宽比—可视区域—分辨率—观看距离—内容形态共同决定。常见长宽比大致可分为三类：

1、轻度超宽：例如 16:6、16:4、12:5 等，兼顾信息带与图形展示

2、典型长条：例如 16:3、8:1、6:1 等，偏向信息条与状态栏

3、极端长条：例如 24:1、32:3 等，通常用于导视、车站列车信息、工业流水线提示带等专用显示

常见规格与定位

助建立“比例—用途”的直觉，不作为固定标准。

长宽比类型	典型可视特征	适合内容	典型场景关键词	选型关注点
轻度超宽	高度仍可展示图标/小图	图表+文字混排	设备信息面板、工位终端顶部条	视角一致性、字体锐利度
典型长条	高度偏窄，偏信息条	大字、状态灯、分区提示	产线KPI条、告警条、门禁提示条	亮度均匀性、反射控制
极端长条	高度很窄，远距可读	站名、方向、序号、滚动信息	交通导视、排队叫号、货架引导	远距可读性、滚动拖影控制

分辨率与“像素方向”的关键点

长条屏最常见的工程坑之一，是忽略像素的排列方向与内容渲染方式。对于非常狭长的屏幕：

1·横向像素很多、纵向像素少，字体渲染与抗锯齿策略会显著影响观感

2·若内容源来自标准16:9画布，容易出现拉伸、留黑边或缩放模糊

3·更建议在内容系统层面建立“原生画布比例”，或通过播放器/主控输出做一对一映射

三、长条屏更要盯“有效对比”和“均匀性”

1、有效对比比单纯亮度更重要

长条屏常被安装在设备边缘、灯带附近、金属面板上，周围反射复杂。若只追求亮度，可能带来功耗与温升；若忽略反射，黑位会被抬高，画面发灰。

更工程化的表达方式是：在典型环境光条件下，关键文字与告警色块仍可一眼识别。实现路径通常包括：

1·合理的亮度档位（避免长期满功率）

2·前表面反射控制（AR/适度AG/必要时AF）

3·UI高对比策略（减少大面积纯黑+细线条）

2、亮度均匀性：狭长窗口更容易暴露“明暗带”

长条屏背光结构如果设计不当，容易在两端或某一侧形成亮度梯度，尤其当屏幕横向很长、内部空间又被结构件挤压时。

建议在项目验证中关注两件事：

1·常温下的均匀性

2·热稳态运行一段时间后的均匀性（温升会改变背光与扩散效果）

3、长条屏经常被“竖装或横装”，选错会吃亏

长条屏常见安装方式包括横向信息条、竖向侧边条、倾斜安装等。

液晶的偏光与视角优化通常有方向性：如果安装方向与面板的最佳视角方向冲突，可能出现侧视发白、对比下降或色偏。工程上更稳妥的做法是：

1·明确实际安装方向与主要观察角度

2·在选型阶段确认面板视角方向（以及是否需要旋转/重定义显示方向）

3·必要时通过UI布局避免边缘关键字处于最差视角区

四、接口与驱动：长条屏项目里“最容易被低估的系统工程”

长条屏并不天然“难驱动”，难在于它经常脱离常规标准画布，且终端主控平台多样。工程上需要把接口理解成“链路”，而不是“插头”。

1、常见接口路线与适用性

长条屏在工业场景可能出现多种接口：LVDS、eDP、MIPI DSI、RGB并口、SPI（多用于小尺寸/低刷新）、甚至HDMI输入的整机方案。选择建议通常遵循三条原则：

1·分辨率越高、刷新越高，越倾向使用带宽更充裕的接口（如eDP）

2·线路越长、干扰越强，越需要关注差分链路、屏蔽与接地回流

3·主控原生支持什么接口，往往决定交付难度与稳定性上限

下面用一张对比表快速梳理（以“整机集成”视角而非理论性能视角）：

接口	优势	主要风险点	更适合的长条屏应用
LVDS	生态成熟、驱动板多	高分辨率时线对增多、线束与EMI治理要更严	中等分辨率、工控主板成熟方案
eDP	带宽高、线束更集中、适合高清	时序/兼容性需严格匹配、线材质量要求高	FHD及以上、薄型化一体机、现代平台
MIPI DSI	适合嵌入式/ARM平台、小体积	线长受限、板级设计要求高	小中尺寸长条、边缘显示、嵌入式设备
RGB并口	直观、低门槛（特定平台）	线多、EMI敏感、分辨率提升受限	低分辨率、短距、结构空间充裕
HDMI	整机对外兼容强、内容输入方便	内部仍需转接到面板接口，转接稳定性要验证	展示类条屏、标准播放器输出

2、分辨率映射与缩放：条屏最怕“画面不对称、文字发虚”

长条屏经常承载文字、数字、图表。若信号链路存在缩放，文字边缘会发虚，细线条会断裂。工程上更建议：

尽量做到一对一像素映射（主控输出=面板原生分辨率）

内容系统采用原生画布比例制作

若必须缩放，优先选择高质量缩放算法与清晰字体渲染策略

3、EMI与线束规范：越“非标比例”，越要标准化线束

长条屏常被装在金属机壳边缘或狭窄腔体，线束走向容易与电机、电源、继电器靠近。偶发花屏、闪屏、雪花点很多时候不是面板问题，而是：

屏蔽与接地回路不清晰

线束与强干扰线并行过长

供电纹波与瞬态影响背光/时钟

因此，长条屏项目要尽早建立线束规范：屏蔽、接地、走线隔离、固定与应力释放。

五、背光、功耗与热稳态：长条屏的“长时间常亮”要靠策略而非硬扛

长条屏常用于状态提示与导视，很多项目是常亮或长时间点亮。背光与热稳态管理直接决定寿命与一致性。

1、亮度策略：分档调光比永远满亮更可靠

在满足可读性的前提下，建议把亮度当作“可控变量”：

环境光变化时自动调光

夜间/低需求时降亮降低温升与光衰

过热时背光降额保护（温度驱动曲线）

这样更容易把寿命与稳定性做成可交付结果。

2、长条形态对散热的影响

长条屏的背光常呈“横向分布”，若结构设计导致某一端热量堆积，容易出现：

局部亮度衰减更快

热斑导致均匀性变差

结构应力变化引发局部Mura

工程建议是把“热源与散热路径”明确化：主控、DC-DC、背光驱动与屏体之间要有隔热与导热规划，并考虑积尘对散热的长期影响。

六、条形触控不是“缩小版触控”，更强调误触控制与可读性

并非所有长条屏都需要触控。很多导视、看板、状态条并不需要触控，反而更稳定。但当场景需要滑动选择、快速确认、参数微调时，条形触控会显著提升效率。

1、触控的价值与适用边界

适合上触控的条形屏多见于：

设备参数快捷调节条（速度、温度、阈值、模式切换）

产线操作确认条（启动/暂停/复位、告警确认）

交互导览条（分区导航、步骤提示）

不建议强上触控的场景包括：

远距观看、无人近距离操作的导视屏

油污粉尘极重且无良好密封/维护机制的区域

误触风险远大于交互收益的安全关键场景（应配合物理按键或权限策略）

2、前表面工艺：狭长窗口里反射更显眼

条形屏常安装在斜面、边框或金属面板上，反射角度更复杂。若前玻璃反射控制不足，黑底内容会发灰。

工程取向通常是：AR优先，AG适度，AF视维护需求配置。若内容以文字数字为主，AG雾度不宜过高，避免字体发糊。

七、长条屏更容易出现“边缘应力”和“装配公差放大”

长条形态下，结构件与玻璃/背板的装配应力更容易沿长边累积，导致：

边缘漏光

局部压痕（Mura）

热胀冷缩后出现轻微翘曲

长期振动后固定点松动导致位置偏移

建议的工程做法包括：

使用合理数量的固定点，避免单点过紧

在长边处设置弹性缓冲（导电泡棉、缓冲垫、均压结构）

预留热胀冷缩间隙，避免“硬顶”

对薄型长条屏尤其重视背板刚性与支撑布局

关键装配工艺参数（扭矩、压框力、胶材固化条件）进入可追溯管理

八、长条屏项目更需要“组合工况验证”

工业客户往往关心“能不能长期稳定”。长条屏的失效多发生在组合应力下：温度变化+振动+粉尘+电源波动+长时间常亮。

因此，测试与验收建议偏向“接近真实环境”的组合验证，例如：

连续运行热稳态后观察均匀性与色偏变化

温循后再做长时间常亮，观察是否出现边缘漏光或Mura变化

振动后检查连接器、线束应力点与画面稳定性

ESD与电源瞬态下观察是否闪屏、重启、背光异常

静态界面长期显示的残影风险评估与系统级缓解策略验证

九、为什么长条屏在这些行业特别“合适”

1、工业设备状态条与告警条

在设备面板上开一条狭长窗口，把“运行状态—告警—节拍—温度—压力—模式”放在同一条信息带，操作员一眼即可判断是否异常。这类场景对条形屏的要求是：高对比、清晰大字、稳定常亮与抗干扰。

2、产线KPI与Andon信息条

把产量、良率、节拍、工单号、班次、停机原因等做成横向滚动或分区显示条，覆盖产线关键节点。此类场景更强调远距可读、亮度均匀与长期一致性。

3、交通与排队导视

站台信息条、候车指引、排队叫号、窗口状态提示等属于长条屏的天然用武之地：高度受限、信息必须横向铺开、需要高可靠运行。此类应用常见需求是：更高亮度档位、良好反射控制、远距大字、稳定供货周期。

4、零售货架与展示引导

货架导购条屏、分区价格带、品牌联动灯箱信息条等，通常对外观通透度与反射控制要求更高，同时需要低功耗、易维护。

5、车载与特种设备边缘显示

例如工程机械、特种车辆的状态条、顶部提示条等，强调抗振、温度适应与供电瞬态鲁棒性。条形屏在这些场景的优势是：能嵌入狭长区域，不占用主仪表区。

十、把“条形屏需求”写成可交付的语言

长条屏项目沟通时，建议把需求分成四组信息，越清晰越容易快速落地：

1、观看条件：观看距离、安装高度、是否强光反射、主要视角方向

2、内容形态：以文字为主还是图形为主，是否滚动，是否需要视频，是否需要触控

3、运行策略：常亮还是定时亮，是否需要调光，是否有节能/夜间模式

4、系统约束：主控平台接口、线束长度、安装空间、EMI环境、维护方式

为了便于内部或客户快速对齐，也可以用一个简化的“选型清单表”：

需求项	建议给出的参数/描述	目的
观看距离/角度	距离（米）、主要视角方向、是否多人侧看	决定分辨率、视角与UI设计
环境光	车间顶灯/玻璃反射/户外半户外等	决定亮度与AR/AG方案
内容类型	大字/表格/趋势/滚动/视频	决定刷新、响应与缩放策略
主控接口	LVDS/eDP/DSI/HDMI等	决定链路稳定性与开发成本
运行时长	常亮/定时/7×24	决定背光策略与散热设计
触控需求	有/无；手套/湿手/误触限制	决定触控路线与结构接地
结构限制	开窗尺寸、厚度、固定方式	决定模组形态与装配公差
可靠性目标	温度、振动、ESD、电源波动	决定验证计划与材料选择

十一、行业常见坑位与规避思路

1、画面拉伸或留黑边：内容制作画布与面板比例不一致，建议先定原生画布与输出分辨率

2、文字发虚：链路缩放或字体渲染策略不当，建议一对一映射并优化字体与抗锯齿

3、两端亮度不均：背光设计与结构遮挡导致，建议热稳态下评估均匀性并优化散热与遮挡

4、侧视偏色严重：视角方向与安装方向不匹配，需在选型阶段确认并验证

5、偶发花屏闪屏：多由线束、接地、供电纹波与EMI引起，需建立线束与供电规范

6、装配后出现压痕/漏光：长边应力累积，需优化固定点布局、均压结构与扭矩规范

7、长期静态残影：内容长期固定，需系统级像素微移、轮换或屏保策略前置

常见问题

1：长条屏能不能直接用普通16:9内容“拉伸”来播？

不建议。直接拉伸会导致字体变形、线条粗细不一致、图表比例失真，远看尤其明显。更稳妥的做法是以长条屏原生分辨率/长宽比建立内容画布，或在播放器端做等比例缩放+区域裁切，并把关键信息放在可视安全区内，保证清晰度与观感一致。

2：长条屏为什么更容易出现“两端暗、中间亮”或亮度不均？

长条屏背光通常呈横向分布，结构遮挡、导光设计、散热不均、装配应力都会放大“明暗带”。建议从三步排查：

1）常温纯色画面看是否先天不均；

2）热稳态运行一段时间后再看是否加重（热斑/温升导致）；

3）检查前框压紧点与背板支撑是否造成局部受力。

工程上常用手段是优化导光/扩散、减少遮挡、改善散热路径、均压结构与扭矩规范。

3：条形屏做成竖装会不会视角变差、颜色发白？

有可能。很多LCD的最佳视角具有方向性（与偏光、液晶排列有关），当安装方向与最佳视角方向不一致时，侧视对比下降或灰阶反转会更明显。建议在方案阶段就明确“主要观看方向与仰俯角”，并选对应视角优化的面板，必要时做实机角度验证后再定型。

4：长条屏在工厂车间里偶发花屏/闪屏，真的是屏的问题吗？

多数情况下不是“面板坏”，而是链路与环境问题更常见：供电纹波、地线回流不清、线束与动力线并行、屏蔽接地不规范、ESD泄放路径不足等，都会引发偶发异常。建议优先检查：

屏线屏蔽与接地是否连续可靠；

供电滤波与瞬态抑制是否到位；

线束走向是否远离变频器、电机线、继电器回路；

连接器锁扣与应力释放是否可靠。

把“线束规范+接地策略+供电质量”做标准化，稳定性会明显提升。

5：长条屏能不能做触控？触控会不会更容易误触？

可以做，但要看场景收益是否大于风险。条形触控常用于模式切换、参数滑条、告警确认等“少而关键”的交互。误触风险主要来自水膜油污、静电、边缘触控漂移与UI热区过小。建议配套三类措施：

1、触控控制器策略（滤波、阈值、水模式/手套模式）；

2、结构电气（前框接地、屏蔽层回路、ESD泄放路径）；

3、UI设计（按钮热区加大、关键操作二次确认、超时复位）。

如果只是导视/看板类用途，很多项目反而建议不做触控以提升可靠性。

TFT-LCD工业长条形液晶屏幕的核心意义，不是追求“非标”本身，而是用更贴合结构与信息流的显示形态，把关键数据与状态提示放到最合适的位置，并在工业环境下实现长期稳定运行。真正能形成口碑与复购的长条屏方案，通常不是单点参数最强，而是把比例与内容、光学与可读、接口与链路、结构与应力、背光与热稳态、可靠性与运维整合成可交付工程。
