LCD电容屏并不是一种“新的显示技术”，而是一个工程上常用的组合叫法，指的是：LCD显示屏（TFT-LCD模组）+电容触控（投射式电容PCAP） +（通常还包含）盖板玻璃与控制器 的整体触控显示方案。也就是说，它本质上是“能显示+能触摸”的一套系统，而不是单独的一块“屏”。很多人容易把它理解成“电容屏就是液晶屏幕”，但严格来说：

LCD负责“发光成像、显示画面”；

电容触控层负责“感知手指触摸位置”；

二者叠在一起，才形成常见的“触摸显示屏”。

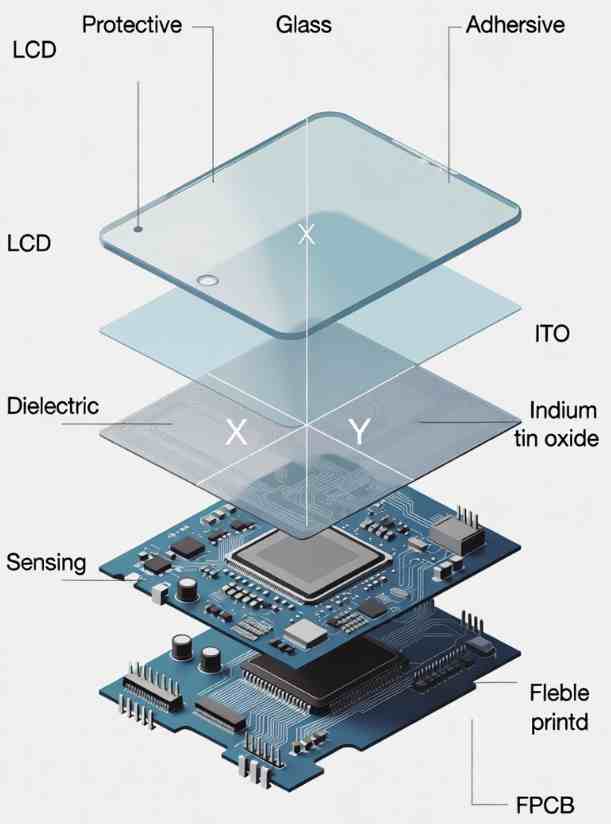

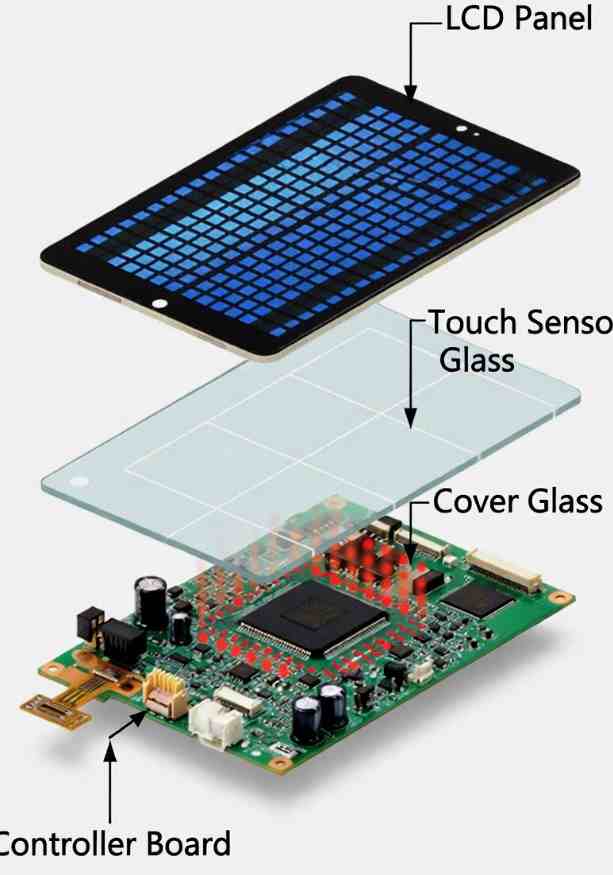

LCD电容屏由哪些部分组成

把一块常见的工控LCD电容屏从外到内拆开，通常会看到这些层（不同厂家会略有差异）：

1. 盖板玻璃

最外层可见的那块玻璃，承担防护、耐刮、抗冲击、易清洁等任务。

盖板上常见三类表面处理工艺：

AR：减反射，压镜面反光，让强光下更清晰

AG：防眩光，把刺眼高光打散，但雾度太高会让字体变“糊”

AF：防指纹，减少油污残留，提升维护体验

2. 电容触控传感器层

这一层是“触摸的核心”。它是一张透明的电极网格，材料可能是：

ITO透明导电膜（常见）

金属网格（Metal Mesh，尺寸大时更常见）

银纳米线等（较少见，取决于成本与供应链）

3. 光学胶层

盖板玻璃与触控层、触控层与LCD之间，有时会用光学胶连接。常见两种路线：

贴合（Bonding）：把层与层“贴在一起”，减少空气层

非贴合：中间保留空气层（成本低、返修方便，但反射与冷凝风险更大）

4. LCD显示模组

真正负责显示的部分，里面包含：

液晶面板（TFT阵列）

背光模组（LED背光）

偏振片、扩散膜、增亮膜等光学材料

驱动IC与FPC接口

5. 触控控制器

触控传感器采集到的是电容变化信号，必须由控制器芯片进行采样、滤波、算法计算后输出触点坐标。

控制器通常输出给主机的接口是：

USB（最通用）

I²C（嵌入式常见）

UART（少量项目使用）

把这些组件合起来，才是工程上说的“LCD电容屏”。

三、电容触摸为什么能知道位置

电容触摸的关键点在于“电容会变化”。

投射式电容（PCAP）一般在玻璃上做出两组电极（可理解为X方向和Y方向的网格）。控制器会对这些电极进行扫描，形成稳定的电场或电容基线。

当手指（或导电物体）靠近或接触玻璃表面时，会改变局部电场分布，导致某些网格点的电容值发生变化。控制器把这些变化量采集下来，通过算法计算出触点坐标。

因此，电容触控的典型特点是：

不需要用力按压，轻触即可

可以多点触控（取决于控制器与传感器设计）

玻璃表面耐磨、寿命长

对“水、噪声、电磁干扰”更敏感，需要系统设计配合

四、从“对比”的角度看：LCD电容屏和电阻屏到底差在哪里

很多工控项目会在“电容 vs 电阻”之间纠结，用几个维度拉开差距会更清晰。

1. 触控体验

电容屏：轻触即可，支持多点，体验更接近手机

电阻屏：需要按压，通常单点，手感偏硬

2. 环境适应性（手套、湿手、水膜）

电阻屏：对手套、湿手更天然友好

电容屏：可通过“手套模式、防水算法、结构隔离”实现，但设计难度更高

3. 耐用与维护

电容屏：玻璃面更耐刮，表面可做更强防护工艺

电阻屏：表面是薄膜，长期摩擦更易磨损

4. 成本与可维护性

电阻屏：成本更低，维修替换路径成熟

电容屏：成本更高（尤其大尺寸），贴合后返修成本也更高

所以：

偏“传统工业操作、戴厚手套、强湿环境”的项目，电阻仍有存在价值

偏“现代HMI、多点交互、图形化界面”的项目，电容是主流方向

五、LCD电容屏到底是模组、组件还是整机

“LCD电容屏”在市场上有三种常见交付形态，理解这个很关键，因为它决定集成难度。

1. 裸LCD + 触控组件（分体方案）

显示和触控是两套件，系统集成方负责结构固定、贴合或装配、线束布置与EMI处理。

优点是自由度高，缺点是集成工作量大、风险多。

2. 触控显示总成

厂商把LCD、触控、盖板做成一个总成，甚至完成贴合。

优点是效果与一致性更好，缺点是成本更高，维修替换需按总成处理。

3. 触摸显示器/触控一体机

已经带驱动板、OSD菜单、外壳与安装结构，接口可能是HDMI/DP + USB触控。

优点是即插即用，缺点是体积、成本、定制空间受限。

工程上说“LCD电容屏”，多数指第2类或第1类；说“触控显示器”，多数指第3类。

型号品牌	形态类型	尺寸/分辨率	触控接口	适用场景	成本因素	其他特性
AUO G156HAN04.0 (总成)	触控显示总成	15.6"/1920x1080	USB	户外HMI	中高	AR涂层，IP65兼容
Sharp LQ104V1DG51 (分体)	裸LCD + 触控组件	10.4"/640x480	I²C	室内工控	中低	宽温，抗EMI
Innolux G070VAT01.0 (整机)	触摸显示器	7"/800x480	USB	便携设备	高	光学贴合，多点触控

六、显示与触控其实走两条线

LCD电容屏接到主机时，必须同时满足两条链路：

1. 显示链路（画面怎么传过去）

常见接口包括：

LVDS（工业嵌入式常见）

eDP（较新平台常见）

MIPI（嵌入式SoC常见）

HDMI/DP（多用于带控制板或整机显示器）

显示链路关注的是：分辨率、刷新率、lane数/位宽、时序参数、线束长度与屏蔽。

2. 触控链路（触点怎么传过去）

常见是：

USB：Windows/Linux兼容性最好

I²C：嵌入式常用，但驱动适配更依赖平台

UART：少见

触控链路关注的是：驱动、固件、抗干扰、供电稳定、ESD与接地。

很多“点亮了但触摸不动”的问题，就是两条链路有一条没做好。

七、为什么电容屏经常让户外效果变差

很多户外工控项目会发现：裸LCD看着还行，一加触控玻璃就“发灰”。原因主要在光学堆叠。

1. 空气层带来的反射与内反光

盖板玻璃与LCD之间如果有空气层，强光下会产生多次反射，黑位被抬高，画面发灰。

2. AG雾度过大导致锐度下降

AG能压眩光，但雾度太高会让文字边缘变软，曲线不够利落。

3. 贴合能改善，但会带来维护成本

光学贴合可以显著降低内反射，提高对比度与观感，同时也能降低冷凝风险。但贴合后返修难度上升，项目必须提前规划“坏了怎么换”。

因此户外“阳光可读”的本质不是单纯堆亮度，而是：亮度、反射控制、贴合、界面配色一起做系统方案。

八、电容屏在工业现场最怕什么

工业现场电容屏的真实痛点通常集中在四类：

1. EMI电磁干扰导致乱触、漂移、断触

变频器、电机、大功率电源、长线缆并行敷设，都可能把噪声耦合到触控传感器。

典型表现是：手没碰也跳点、触点飘、某些区域失灵、设备启动瞬间触控失常。

2. 水膜与湿度导致误触

水滴、水膜会改变电场分布，触控控制器容易把水当触摸。需要固件算法与结构排水、边缘密封配合。

3. 低温导致不灵敏

低温、干燥、手套厚会让电容变化更小，容易触发不到阈值。需要手套模式、灵敏度参数与噪声滤波策略调整。

4. ESD静电击穿与死机

工厂、港口、煤矿等环境静电风险并不低。触控玻璃是“外露大面积电极”，ESD路径与接地设计不当，容易死机、重启或永久损伤。

这四类问题，单靠“换更贵的屏”不一定解决，必须系统级设计：接地、屏蔽、滤波、线束、固件参数一体化。

九、LCD电容屏到底该怎么选才不踩坑

把选型拆成七步，会比看一堆参数更有效。

第一步：先定应用环境

室内、户外、港口盐雾、煤矿井下潮湿粉尘、车载振动高温等，环境决定盖板工艺、贴合策略、密封等级与可靠性测试项。

第二步：明确交互方式

裸手、薄手套、厚手套、湿手、需要多点还是单点。

交互方式决定触控传感器、控制器与固件策略。

第三步：确定光学目标

是否需要强光可读、是否允许一定雾度、是否需要AR优先。

不要只写“高亮”，要把反射与眩光策略写清。

第四步：确定尺寸与分辨率

HMI界面是“大按钮少信息”还是“曲线表格多信息”。

很多井下设备并不需要极高分辨率，但需要高对比与大字号。

第五步：确定接口与平台

主板是LVDS还是eDP，系统是Windows还是Linux，触控用USB还是I²C。

这一步决定开发工作量与稳定性风险。

第六步：可靠性与验证清单前置

至少要提前规划：高低温运行、湿热、振动、ESD、EMI抗扰、长时间点亮热稳态、触控在水膜/手套下的表现。

这些不是后补项，后补往往意味着返工。

第七步：维护策略与备件策略

贴合总成坏了是换总成还是拆修，现场是否具备维修条件，备件是否要锁型号。

工业项目生命周期长，供应链与维护策略必须写进方案。

十、常见问题如何快速判断是屏、是触控、还是系统集成

1. 画面异常（花屏、闪屏、黑屏）

优先沿显示链路查：供电时序、线束、接口时序参数、EMI耦合、背光驱动噪声。

2. 触摸不动或偶发失灵

优先沿触控链路查：USB/I²C通信、电源稳定性、ESD后死机、固件参数、接地与屏蔽。

3. 乱触、飘点、边缘不准

常见根因在系统：接地不良、屏蔽策略错误、线束靠近高噪声源、水膜影响、控制器抗噪参数未调优。

4. 冬天不灵敏

常见根因是阈值与滤波策略不匹配低温与手套场景，需要调参并验证误触率与响应速度的平衡。

定位思路可以归纳成一句话：

LCD负责显示，触控负责坐标；显示异常先查显示链路，触控异常先查触控链路，乱触多数是系统集成与抗干扰问题。

十一、电容屏贵在哪里，钱花在哪才值

电容屏的成本差异，主要集中在四块：

1.盖板与表面工艺（AR/AG/AF的组合与等级）

2.触控传感器材料与尺寸（ITO vs 金属网格，大尺寸成本变化明显）

3.是否贴合（贴合工艺、良率、返修成本都在里面）

4.触控控制器与固件适配（抗干扰能力强的方案通常更贵）

工程上更推荐的做法是：把钱花在“与场景强相关的项”上。

例如户外就优先反射控制与贴合策略；煤矿井下就优先密封、防腐、湿态触控策略；变频器旁边就优先EMI设计与控制器抗噪能力。

常见问题

1）LCD电容屏如何适应户外？

通过AR涂层和光学贴合，降低反射，提升可读性。

2）电阻屏何时优于电容屏？

在厚手套或强湿环境，电阻更友好，但耐用性较低。

3）故障如何定位？

显示异常查链路，触控异常查干扰和接地。

4）冬天不灵敏如何解决？

调整阈值和滤波，支持手套模式。

5）成本高如何控制？

优先分体方案，平衡工艺和维护。

如果需要一个最不容易误解的解释，可以这样理解：

LCD电容屏不是一种单独的屏幕类型，而是一套触控显示系统。LCD负责显示画面，电容触控层负责感知触摸位置，盖板与贴合决定可读性与可靠性，控制器与接地屏蔽决定触控稳定性。杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。
