在工业应用中，液晶屏的显示效果、可靠性和耐用性至关重要。液晶显示技术的不断进步，液晶屏的光学贴合技术逐渐成为提升显示效果和增强屏幕抗损能力的关键手段。对于工业液晶屏，尤其是应用在恶劣环境中的设备，如户外设备、医疗设备和交通监控系统，光学贴合已成为一种不可忽视的技术选择。那么，工控液晶屏是否需要做光学贴合？选择什么样的光学贴合技术更为合适？零气隙光学贴合和水胶/OCA光学贴合的区别是什么？如何根据实际需求做出最佳选择？

一、什么是光学贴合？

光学贴合（Optical Bonding）是指将液晶屏的显示面板与触摸屏、保护玻璃等其他光学元件通过特殊胶水进行紧密结合，形成一体化的显示组件。光学贴合不仅能够增强显示效果，还可以提升屏幕的耐用性和抗外部环境的能力。

光学贴合并非所有工控液晶屏的强制要求，而是取决于具体应用环境、性能需求和成本考虑。在标准室内或低干扰环境中，传统的框贴（即仅在四周使用胶带固定，中间留有空气间隙）可能已足够。但在工业场景中，如振动强烈的机械设备、高温高湿的工厂车间、户外监测系统或防爆要求高的能源领域，光学贴合往往被推荐或视为必要，以确保设备的可靠性和长期稳定性。

1.光学贴合的主要优势包括：

提高光学性能：消除空气间隙可减少光线反射和折射损失，提高对比度、亮度和可视角度。在强光环境下，可将反射率从约8%降至1%以下，提升户外可见性。

增强机械耐久性：贴合后组件形成一体结构，能更好地抵抗振动、冲击和热膨胀引起的应力，减少裂屏或分离风险。这在振动环境下尤为关键，可延长屏体寿命。

改善环境防护：填充间隙可防止灰尘、水汽和污染物侵入，符合IP65或更高防护等级要求，适用于潮湿或粉尘多的工业现场。

提升触摸响应：对于带触摸功能的工控屏，全贴合可减少 parallax（视差）效应，提高触摸精度和响应速度。

然而，光学贴合也存在潜在缺点，如增加制造成本（约20-50%）、复杂工艺可能导致良率降低，以及维修难度增大（贴合后不易分离组件）。因此，在选型时需评估具体需求：如果设备面临极端环境（如船舶、矿山或轨道交通），光学贴合是必要的；反之，对于成本敏感的室内应用，可选择非贴合方案。

2. 光学贴合的类型

零气隙光学贴合

零气隙光学贴合是指在液晶面板和触摸屏或玻璃之间，通过先进的胶水技术，确保两者之间没有空气层，即“零气隙”。这种贴合方式大大减少了光的反射，提升了显示效果和可视角度。

水胶光学贴合

水胶光学贴合是通过使用一种特殊的水胶，将液晶面板和触摸屏或玻璃通过胶水粘合在一起，形成一个坚固且防水的屏幕组合。水胶不仅具有更强的粘合力，还能够提高屏幕的抗震性和抗干扰能力。

OCA光学贴合

OCA光学贴合是通过使用一种透明的光学胶水，将液晶屏和触摸屏或保护玻璃粘合在一起，形成一个高强度的整体。OCA胶水能够提供优异的透明度和抗反射性，常用于要求高显示质量的高端产品中。

二、为什么工控液晶屏需要光学贴合？

1. 提高显示效果

光学贴合的最直接效果就是提升液晶屏的显示质量。光学贴合通过消除面板和外部保护层之间的气隙或空气层，减少了光的散射和反射，提升了屏幕的亮度、对比度和色彩表现。这对于工业显示设备（如医疗监控、交通监控、航空设备等）来说尤为重要，因为这些设备往往需要在强光照射或复杂光源下提供清晰可见的显示效果。

2. 增强抗损性和耐用性

在工控环境中，液晶屏通常会暴露在恶劣的工作条件下，如高湿、低温、震动和化学腐蚀等。光学贴合能够增强液晶屏的抗机械冲击、抗震动以及抗化学物质的能力。例如，OCA 胶水和水胶可以有效避免因外部压力而造成的显示破损，并能够延长屏幕的使用寿命。

3. 防水和防尘

光学贴合技术能够有效地防水和防尘。特别是在户外设备或工厂监控设备中，屏幕面板背面和触摸屏之间的缝隙往往会积聚灰尘或水分，这会影响显示效果或损坏屏幕。光学贴合可以避免这些问题，保护屏幕不受环境影响。

4. 提高可视角度和亮度

通过减少显示屏和触摸屏或玻璃之间的气隙，光学贴合能够减少光的折射损失，从而提升可视角度和提高亮度。这一点在工控显示设备中尤为重要，因为这些设备往往需要在不同视角下保持清晰的显示效果，尤其是大型控制台、工业监控和仪器设备。

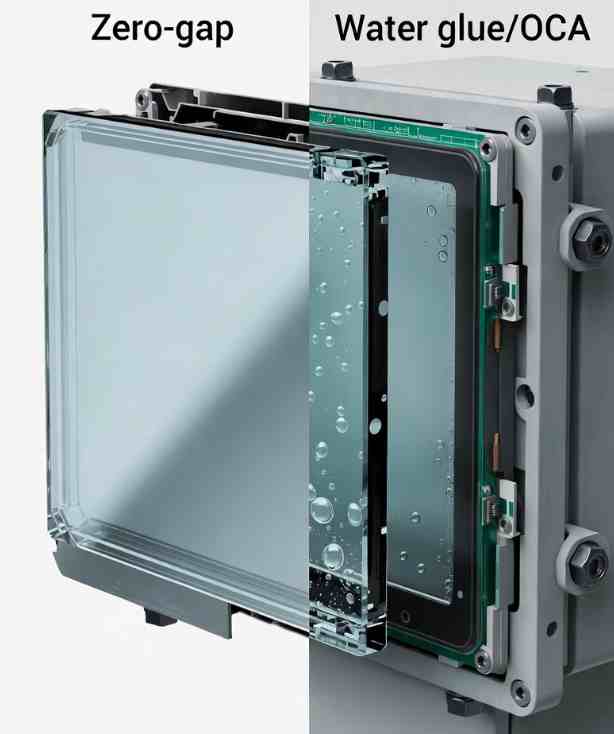

三、零气隙光学贴合与水胶/OCA贴合的区别

1. 零气隙光学贴合

优点：

增强显示效果：通过消除液晶屏与触摸屏或玻璃之间的空气层，减少光线的反射，提升屏幕的亮度、对比度和色彩表现。

提升可视角度：减少气隙带来的光学畸变，极大地提高了液晶屏的可视角度，特别是在强光环境下。

增强抗反射性：由于没有气隙，减少了反射光，提升了显示清晰度。

缺点：

成本较高：零气隙光学贴合技术通常需要更精密的设备和技术，生产成本较高。

对温湿度变化敏感：零气隙贴合对于温湿度变化的敏感性较强，某些低质量的胶水可能在极端温湿度条件下失效。

2. 水胶/OCA光学贴合

优点：

良好的耐用性：水胶和 OCA 胶水能够提供更高的粘合强度，增强屏幕的抗震动和抗外力冲击能力。

防水性强：水胶具有较强的防水性，可以有效防止液体渗透屏幕。

适应恶劣环境：这种贴合方式更适用于高湿、高温、化学腐蚀等恶劣环境，是许多工业设备和户外设备的首选。

缺点：

透明度略逊色：水胶和 OCA 胶水虽然透明度较高，但与零气隙贴合相比，可能会略微影响显示效果，尤其是在细节表现方面。

胶水干燥时间较长：与其他类型的光学贴合相比，水胶和 OCA 胶水的干燥时间较长，生产周期较长。

四、光学贴合的实测结果：哪个更适合工控液晶屏？

我们通过实验对比了零气隙光学贴合和水胶/OCA光学贴合在不同环境中的表现，尤其关注了显示效果、耐用性和抗腐蚀性等关键指标。

1. 显示效果

零气隙光学贴合：在亮度、色彩对比度和可视角度的表现上明显优于水胶/OCA贴合。由于气隙的消除，屏幕的反射率大大降低，显示更加清晰，特别是在强光照射下的显示效果更佳。

水胶/OCA贴合：显示效果略逊色，尤其是在显示精细图像或复杂图像时，可能会出现轻微的模糊或色差。

2. 耐用性

水胶/OCA贴合：具有更好的抗震性、抗冲击性，适合在高强度工作环境下使用，如机械震动较大的场合。水胶/OCA 胶水能够有效地增强屏幕的结构强度，防止外部撞击造成的损坏。

零气隙光学贴合：尽管它的显示效果更好，但相对来说，抗外力冲击的能力不如水胶/OCA贴合，尤其是在震动强度大的设备中可能需要额外的加固设计。

3. 抗腐蚀性与防水性

水胶/OCA贴合：具有较强的防水性和抗腐蚀性，特别适用于海边、高湿度、化工环境中的设备。这使得它在户外设备或化学设备中表现尤为突出。

零气隙光学贴合：虽然它能够提高显示效果，但在极端环境下，尤其是潮湿和腐蚀性环境中，它的防水性和抗腐蚀性不如水胶/OCA贴合。

对比维度	零气隙（OCA干胶）	水胶OCA（LOCA湿胶）
材料形式	固态胶膜	液体胶水
厚度控制	固定薄层（0.005-0.008英寸）	灵活厚层（0.015-0.030英寸）
适用表面	平面优先	平面与曲面均适
生产效率	高（自动化强）	中等（需固化步骤）
成本	较低	较高
常见问题	气泡、尘埃吸附	溢胶、黄变

五、如何选择适合的光学贴合技术？

在工控液晶屏的选择过程中，如何选择适合的光学贴合技术，关键在于实际应用场景的需求。

1. 如果设备需要高显示质量和广视角

选择零气隙光学贴合：当设备主要应用于对显示效果要求较高的场合，且设备环境没有极端温湿度变化时，零气隙光学贴合是最理想的选择。它能够大幅提高显示亮度、色彩对比度和可视角度。

2. 如果设备处于恶劣的环境中

选择水胶/OCA光学贴合：对于需要在高湿、化学腐蚀或极端温湿度环境中工作的设备，水胶/OCA光学贴合技术能够提供更强的抗腐蚀性和防水性，特别适合化工厂、海边及一些高强度工作环境。

六、光学贴合技术的选择与应用总结

在现代工控应用中，液晶显示屏不仅要保证良好的显示效果，还要考虑到环境适应性、抗冲击性以及耐用性。选择合适的光学贴合技术，不仅能提升设备的使用寿命，还能保证屏幕在复杂环境下的稳定性。

无论是零气隙光学贴合还是水胶/OCA光学贴合，它们都各自有独特的优势。选择哪种光学贴合技术，应根据显示质量要求、使用环境以及设备需求来进行综合考量。通过正确的选型和设计，工控液晶屏将能够在不同的应用场合中长期稳定工作。

七、常见问题

Q1：零气隙光学贴合和水胶/OCA贴合的主要区别是什么？

零气隙光学贴合主要通过去除液晶屏和触摸屏之间的气隙，提升显示效果，减少光线反射。而水胶/OCA贴合主要提升液晶屏的结构强度，防止水汽和腐蚀性物质进入，适合恶劣环境。

Q2：零气隙光学贴合对显示效果有何影响？

零气隙光学贴合能够显著提高显示亮度、对比度和可视角度，特别在强光环境下，能减少反射光，提供更加清晰的显示效果。

Q3：水胶/OCA贴合适用于哪些应用场景？

水胶/OCA贴合适用于需要在高湿、高盐雾、化学腐蚀环境中长期工作的设备，常见于海边监控设备、化工厂设备以及户外显示屏。

Q4：光学贴合技术是否适用于所有液晶屏？

并不是所有液晶模组都适合光学贴合技术。光学贴合多用于较大尺寸、高分辨率的显示设备，对于一些小型显示屏，光学贴合的成本和效果可能不成比例。

Q5：光学贴合是否影响液晶屏的响应速度？

一般情况下，光学贴合不会影响液晶屏的响应速度。特别是采用先进光学胶水的情况下，响应速度和显示效果是可以兼得的。
