很多人判断屏能不能互换，第一反应是“三件套”：尺寸一样、分辨率一样、接口一样（LVDS）。但在工控显示里，这三项只能回答“有机会点亮”，并不能回答“能不能直接替换量产”。

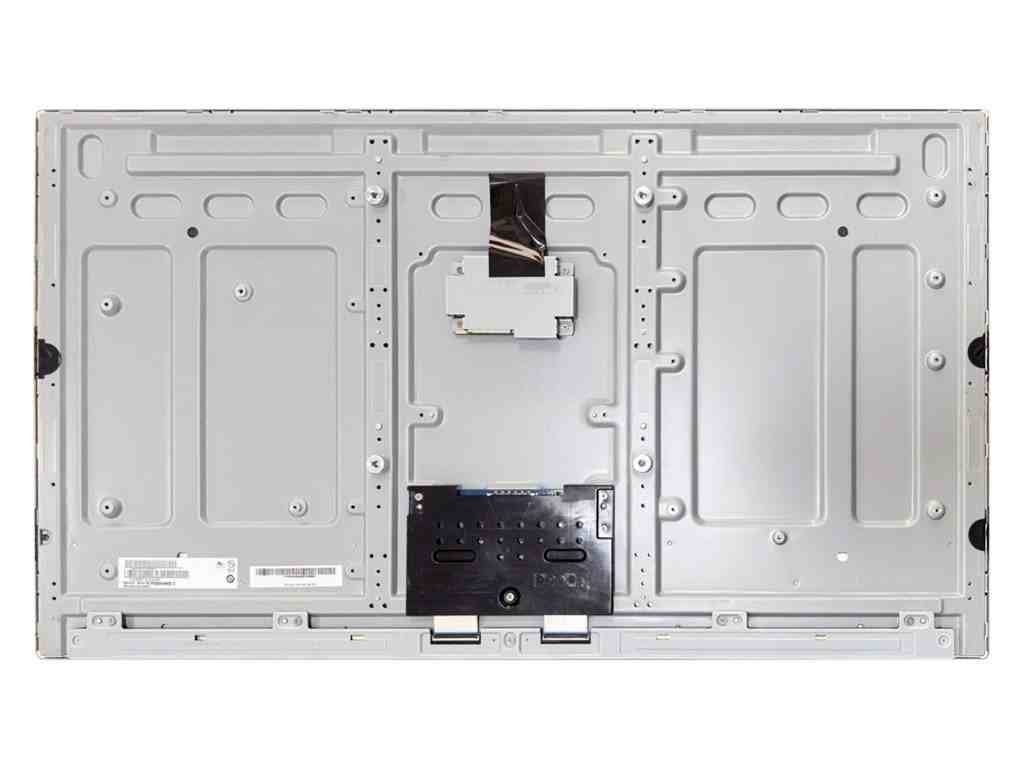

以友达光电的31.5"FHD面板为例，P320HVN02.3（500nit级）和P320HVN04.6（1500nit级）在“表面看起来很像”的前提下，真正决定互换成败的差异，集中在：背光功耗/供电、结构厚度、表面雾度（Haze）、散热与可靠性边界。

可能点亮，但“直接互换风险很高”

1、如果是“02.3→04.6”升级到高亮

不建议把它当成“直接替换”。原因很简单：P320HVN04.6的背光功耗与电流等级大幅提升，系统往往需要更强的24V背光供电、线束规格、散热设计，否则就算能亮，也可能出现：

1·亮度拉不满、调光不线性、背光保护触发
2·电源压降导致重启/闪屏
3·局部过热导致寿命下降、亮度衰减加快
4·EMI变差（大功率背光驱动+线束更敏感）

从数据看：

1·04.6亮度典型值1500cd/m²（nit），而02.3典型值500cd/m²。
2·04.6背光功耗典型80W、电流典型3.33A@24V；02.3背光功耗典型32.4W、电流典型1.35A@24V。

这不是“小改”，而是供电与热设计量级的变化。

2、如果是“04.6→02.3”降亮度替换

更容易“点亮”，但仍不等于“无脑互换”。你要接受：

1·可视效果（阳光可读性）下降一个级别
2·02.3的表面雾度更低（Haze2%vs28%），环境反射观感会明显不同
3·结构厚度不同，装配可能有缝/压坏风险

关键参数差异到底差在哪

项目	P320HVN02.3	P320HVN04.6	对“互换”的影响
尺寸/分辨率	31.5"/1920×1080	31.5"/1920×1080	只能说明“外观规格接近”
轮廓厚度D	24mm	25.7mm	结构件、密封圈、支架高度可能不兼容
表面处理/雾度	AG，Haze2%	AG，Haze28%	反射、清晰度、炫光控制表现差异大
亮度（白场）	500nit（typ）	1500nit（typ）	高亮不只是“更亮”，是系统级改变
模组主电源VDD	12V（typ）	12V（typ）	主板供电大概率一致
模组功耗（白画面）	约4.32W（typ）	约9.6W（typ）	影响主板12V侧预算与热
背光输入VDD_B	24V（typ）	24V（typ）	电压一致不代表功率一致
背光电流（typ）	1.35A	3.33A	线束、接口、保险丝、电源都要重算
背光功耗（typ）	32.4W	80W	散热/电源/EMI差一个量级
工作温度（绝对额定）	0~50℃	0~50℃	两者额定一致，但高亮更怕“腔体升温”
LVDS输入连接器	51pin，JAEFI-RTE51SZ-HF/P-two187059-5122	同为51pin，JAEFI-RTE51SZ-HF/P-two187059-5122	接插件型号一致是好消息，但仍需核对引脚定义

为什么“能不能互换”：点亮vs稳定

A.“能点亮”主要看：

LVDS电气与供电是否匹配

从04.6的接口页能看到：连接器为JAEFI-RTE51SZ-HF/P-two187059-5122，并且是2通道LVDS；同时有LVDS_SEL用于NS/JEIDA格式选择。

这类设计通常意味着：只要你主板输出的LVDS格式、位宽、时序匹配，确实存在“点亮”的可能。

但注意：点亮只是显示链路通了，并不代表系统达标。

B.“能稳定量产”主要看：

背光、电源、热、EMI、结构五件套

P320HVN04.6的背光是高亮方案：24V下电流更大、功耗更高，典型80W。

这会立刻带来四个连锁反应：

1.电源预算要重做

不是“24V有就行”，而是要看电源在峰值、浪涌、线损后的实际余量。

04.6的背光浪涌电流上限标到9A（条件VDD_B=24V）。

如果你原系统只为02.3的5A浪涌设计（02.3背光浪涌最大5A），升级后很容易触发保护或压降。

2.线束与连接器“发热/压降”会变成真实问题

3.33A连续电流跑在细线/长线束上，压降可能让背光驱动进入异常区间，表现为：亮度上不去、忽明忽暗、低温启动困难。

（这也是很多项目“实验室OK，装机后不稳定”的根源。）

3.散热结构不是可选项

02.3背光典型32.4W，很多设备靠金属后盖自然散热就能过；

04.6背光典型80W，等于是“在机壳里多塞了一个小加热器”。

如果腔体温升控制不好，即使面板额定工作温度同为0~50℃，你也可能因为“腔体内部热点”而提前撞到可靠性边界。

4.EMI与噪声更难

高功率背光一般意味着更强的开关电流、更敏感的走线与屏蔽要求。替换时如果不重做接地与线束布局，常见后果是：触控漂移、主板接口误码、花屏闪屏概率上升。

互换容易踩坑的6个点

1、只看“24V背光”，不看“电流/功耗等级”

02.3：24V、1.35A、32.4W；04.6：24V、3.33A、80W。同为24V，但功耗差近2.5倍。这决定了必须同步评估：电源、DC线径、接口温升、保险丝/保护策略。

2、结构厚度不同导致装配应力

02.3厚度D=24mm，04.6D=25.7mm。如果前框压装+密封胶条方案，厚度差会让压装力变化，轻则漏光、漏水，重则玻璃受力异常出现暗斑/破裂风险。

3、雾度差异造成“看起来不对”

02.3Haze2%，04.6Haze28%。别把它理解为“雾面/不雾面”这么简单：雾度会影响反射、清晰度、眩光控制、对比感。原来做的UI（细线条、灰阶、字体边缘）在另一块屏上可能观感完全不同。

4、主板LVDS格式/位宽没核对，只靠“同LVDS”

04.6的LVDS_SEL：Open/High为NS，Low(GND)为JEIDA。如果主板输出默认JEIDA，但屏端是NS，常见表现就是：颜色偏紫、灰阶不对、红绿蓝互相串色。

注意：这类问题不是“屏坏了”，而是“格式不一致”。

5、背光调光接口与控制逻辑没对齐

两份规格都给了外部PWM频率范围（例如120~960Hz）等要求。如果主板PWM频率太高/太低、占空比范围不匹配、或者控制电平不符合，会出现“能亮但不能稳定调光”的问题。

6、只验证常温点亮，不做“白场满亮+高温箱”压力测试

高亮屏的真实挑战在“热”与“电”。建议至少做一组：

1·25℃、白场满亮运行2小时
2·45~50℃环境（或腔体模拟）、白场满亮运行2小时

看是否出现：背光降亮、闪屏、重启、接口误码、局部发黄/暗角变化。

可落地的“互换判定流程”

第一步：确认是“临时替换维修”还是“量产替换”

1·临时维修：容忍亮度差、外观差、寿命风险
2·量产替换：必须把电源/热/结构/一致性全部重新确认

第二步：把接口核对拆成“三张表”

1.连接器型号是否一致（至少同为51pin，并匹配线束端子）

2.LVDS格式/位宽/通道（2chLVDS、NS/JEIDA选择）

3.供电两路：VDD=12V与背光VDD_B=24V，并计算功耗与浪涌

第三步：重新做一次“电源预算表”（强烈建议）

至少列出：

1·12V侧：白场功耗02.3约5.16Wmax、04.6约11.52Wmax（按规格页）
2·24V背光侧：典型/最大电流、浪涌电流上限

并评估：电源额定、纹波、线损、接插件温升。

第四步：结构确认两件事

1·厚度差（24vs25.7）是否影响压装/支架/后盖
2·你是否需要重新评估前框受力与密封方案（尤其户外机）

第五步：做一轮“极端工况验证”

只要你要量产，建议把测试门槛设在“比现场更苛刻一点”，否则现场返修成本最高。

那到底“能不能互换”？

在这些前提下，互换成功概率高（但仍建议验证）

1·主板/驱动板支持2chLVDS，且NS/JEIDA可配置
2·系统本来就有足够的24V背光电源余量（尤其能扛浪涌）
3·机壳散热能力足够，或你愿意同步改散热
4·装配允许1.7mm厚度差（会改结构件）

在这些条件下，强行互换大概率翻车

1·原机背光电源是“刚好够用”，没有明显余量
2·线束较长、线径偏细、连接器温升没评估
3·机壳空间紧凑、密封要求高（户外/车载/高温箱体）
4·UI对清晰度/反射很敏感，但你没考虑Haze差异（2%vs28%）

采购与替代建议

如果是渠道采购或项目负责人，建议把问题换一种问法：

1.你们能不能提供“电源与背光线束”配套建议？（尤其04.6这种高亮）

2.有没有做过“02.3↔04.6”替换案例？出现过哪些坑？

3.停产/交期波动时，替代型号如何保证“结构+电气+光学一致性”？

像立煌科技这类做工业屏渠道与方案配套的供应商，价值往往不在“报一个型号”，而在于能把线束、驱动、供电、风险点一次性帮你对齐，减少你内部反复试错的成本。

常见问题

Q1：两块屏都是0~50℃工作温度，为什么04.6更容易出问题？

A：额定温度是“面板自身可工作范围”，但04.6背光功耗更高（80W级），更容易把腔体温度抬上去；系统热点上来后，背光、电源、线束、EMI都会变敏感。

Q2：LVDS接口同为51pin，是不是线束可以通用？

A：连接器型号一致是好消息，但仍要核对：LVDS格式（NS/JEIDA）、通道映射、以及背光控制相关脚位是否被你系统使用（有些脚位是N.C.不可连接）。

Q3：把04.6亮度降到500nit，背光功耗就会接近02.3吗？

A：会下降，但不一定“等价”。背光电流与效率、调光曲线、驱动策略都不同。工程上应按“最坏情况”做电源与散热设计，再通过调光留余量。

Q4：雾度（Haze）差异会带来什么实际影响？

A：Haze高通常更利于抑制镜面反射、提升强光下可读性，但可能牺牲一点锐利感；Haze低则更“通透”，但在强光环境更容易反光。02.3Haze2%，04.6Haze28%，属于体验级差异。

Q5：如果我只做维修替换，最少要确认哪三项？

A：优先三项：

1·VDD12V是否一致、系统能否供电（功耗差异也要注意）
2·背光24V供电是否足够、能否扛浪涌
3·LVDS格式是否匹配（NS/JEIDA）
