在工业现场做替换屏，一定见过这种需求：客户一句“ XX寸屏坏了，给我来一块同尺寸的 ”，但型号铭牌磨没了、资料不在、设备又急着恢复生产。你去按尺寸搜，结果同尺寸候选成百上千；你凭经验随便挑一个，最后不是 点不亮 ，就是 花屏 、 背光不匹配 、 孔位装不上 。

这类问题的关键不在“找屏”，而在“ 还原屏的身份 ”。把LCD液晶屏当成一件“证据”，需要的是一套可复制的取证与反查方法：

第一步：拆机信息（Evidence） ——把能证明身份的线索收集齐；

第二步：接口（Interface） ——判断它到底是LVDS、eDP、MIPI DSI、RGB等哪一类；

第三步：分辨率（Resolution） ——拿到“像素事实”，再去反向锁定型号范围。

做到这三步，会发现：尺寸只是“范围”，接口是“门类”，分辨率才是“强约束”。最后再用数据库/检索工具把候选收敛到个位数，替换屏的成功率会显著上升。

一、尺寸不是答案，只是“噪声很大的线索”

“7寸”“10.1寸”“21.5寸”这类说法，通常指 显示对角线 ，但实际现场经常混在一起的有三种“尺寸”：

1. 整屏外形尺寸（玻璃+边框）

2. 有效显示区尺寸（Active Area）

3. 对角线标称尺寸（常按有效显示区对角线近似）

客户用尺子量出来的往往是外形宽高，不等于标称“X寸”。因此只靠尺寸搜索工业液晶屏，天然会引入大量误差候选。更稳的做法是： 把尺寸当作第一层筛选（宽松区间），把接口+分辨率作为主锁定条件。

二、为什么“拆机信息→接口→分辨率”是最短路径

2.1 分别解决什么问题？

拆机信息解决“你到底在找哪一族屏”的问题（品牌、代工、连接器形态、线束走向、背光方式、供电口径）。

接口解决“你拿什么信号去驱动它”的问题（协议门类一错，后面全错）。

分辨率解决“你给它喂什么像素阵列”的问题（像素事实通常能把候选从几百压到几十甚至个位）。

2.2 不是在找型号，是在构建“面板指纹”

面板型号只是指纹的一种表达。真正可用于反查的“指纹字段”包括：

信号类型（LVDS / eDP / MIPI DSI / RGB 等）

通道数与位宽（例如1ch/2ch LVDS、6bit/8bit、eDP 1/2/4 lanes）

连接器针数与节距（30pin/40pin，0.4/0.5mm等）

逻辑电压（3.3V/5V等）

分辨率与刷新

有效区尺寸/外形尺寸/厚度/孔位

背光类型与接口（WLED、灯条数、驱动方式）

其中， 连接器针数≠接口协议 。同为30pin，既可能是LVDS，也可能是eDP；同为40pin，甚至可能有不同触控/高分屏变体。现实里，“针数相同但不通用”是高频事故点，后面会专门讲怎么避坑。

三、拆机信息怎么采？

不需要客户懂技术，只需要他们能按模板提供“可验证的信息”。建议把下面这份清单直接做成表单/微信话术，任何工业液晶屏替换都先按此采集。

3.1 必拍的6张照片

1. 屏背面全景（包含所有贴纸/条码）

2. 贴纸/铭牌近照（哪怕只剩半截字符也要拍）

3. 信号接口近照（拍清楚连接器型号、卡扣方向、Pin1标识）

4. 屏线两端接口近照（主板端与屏端都拍）

5. 背光接口近照（有些屏逻辑供电与背光供电分离）

6. 安装结构照（孔位、支架、边框卡扣、厚度空间）

3.2 必填的8个字段

标称尺寸（客户口述 + 你让他量外形宽高）

有效显示区宽高（能量最好；实在不行就外形宽高）

连接器针数（数针脚或查连接器丝印）

连接器节距/宽度（尤其是笔记本/工控一体机常见0.4/0.5mm差异）

逻辑供电电压（3.3V还是5V，很多规格书会写，也可从板端丝印推断）

背光供电（是否独立12V/19V/恒流驱动等）

设备品牌与年份/机型（推断接口代际很有用）

现象（点不亮/花屏/背光不亮/偏色/闪屏）

提醒：市面上常见的LCD面板连接器家族很多， DF19 就是典型的“LCD面板连接常用系列”，官方也直接描述为用于LCD面板连接的事实标准之一。

四、接口怎么判断

因为 接口门类一错，所有候选都会错 。可以把判断逻辑理解成：“看针脚+看差分对结构+看控制通道（DDC/AUX）+看供电口径”，四件事合起来，接口就跑不掉。

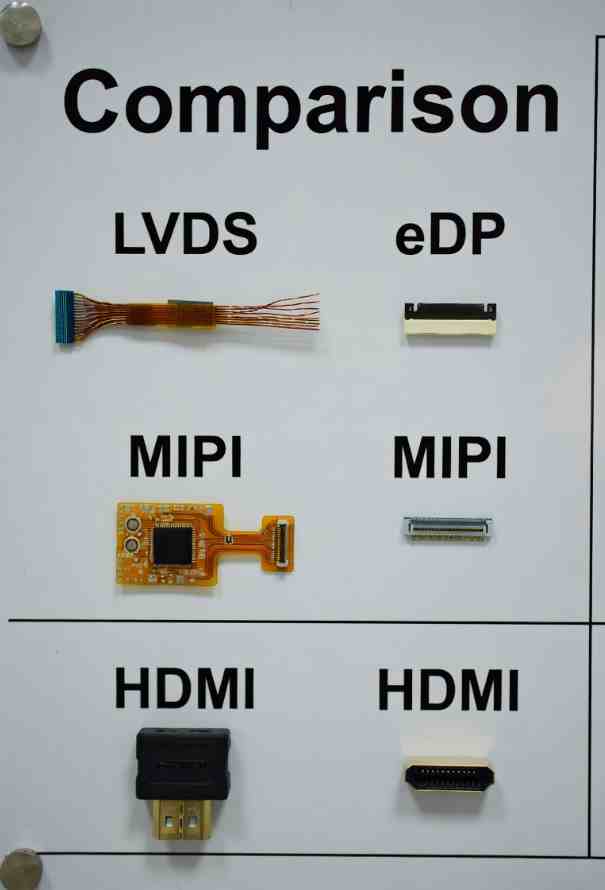

下面用最常见的三大类讲清楚：LVDS、eDP、MIPI DSI（另补充RGB/MCU类）。

4.1 LVDS：

最常见的工控老接口，关键看“差分对+时钟对”，LVDS本质是低摆幅差分传输，适合中短距离高速链路；在LCD液晶屏领域，它常以“1通道/2通道、每通道4对数据+1对时钟”这样的结构出现（你会看到成组的差分线对）。TI的LVDS手册也强调：高速数据接口普遍采用差分来对抗噪声与传输劣化。

典型外观特征（经验归纳）：

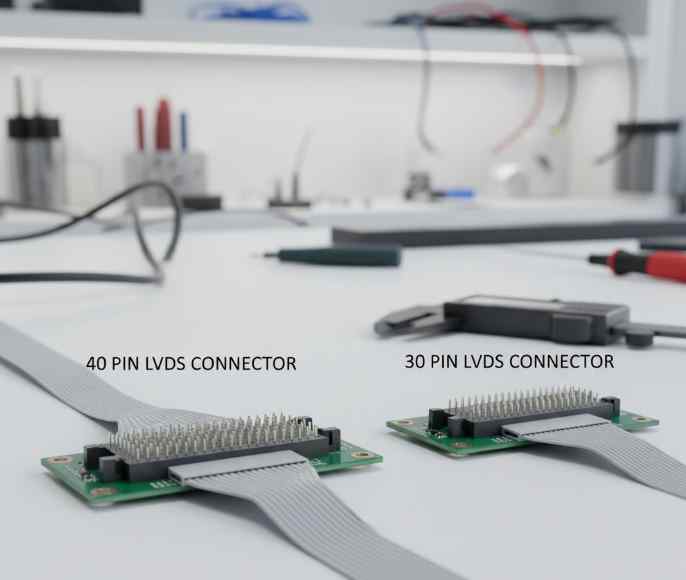

连接器常见 20pin/30pin/40pin （不同厂家不同系列）

线束里会看到多对成对走线（双绞/同轴）

多数LVDS面板 不依赖EDID （不像标准DP/HDMI那样自动握手），分辨率/时序往往靠主控配置

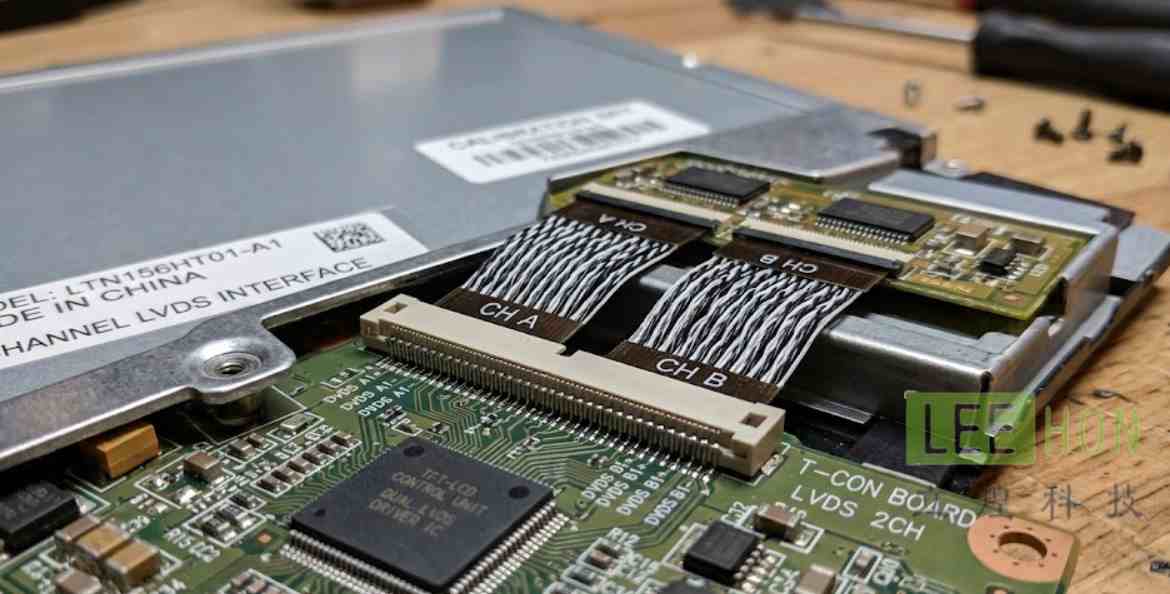

“双路LVDS”的一个非常具体的指纹：奇偶像素拆分

很多双路方案会把像素拆成 odd/even 两路并行输出。TI资料中的RGB-to-LVDS器件示例就明确出现“odd pixel / even pixel”两路LVDS输出的结构。

这条线索特别有用：如果你看到屏线里明显有两组对称的差分对群，很可能就是2ch LVDS。

4.2 eDP：

新一代主流（尤其笔电/一体机/新工控），关键看“Lane + AUX”，eDP（Embedded DisplayPort）是VESA体系下的内嵌显示接口，工程上常见 30pin或40pin面板连接 ，并使用高速差分Lane传输视频数据。VESA公开的eDP演示资料里就提到面板连接可能是30或40pin。

最关键的区分点：eDP有AUX通道

eDP/DP除了主链路Lane外，还有AUX通道用于控制与识别。Linux内核文档在panel-eDP绑定说明中明确提到：可以使用DP AUX总线上的信息（包括EDID）来识别面板。

eDP面板针脚“长什么样”？看一个真实规格书例子就够了

例如某eDP面板规格书里，针脚会出现 LANE0/1、AUX_CH、LCD_VCC 等字段，非常“像网络口的差分+控制通道”。

4.3 MIPI DSI：

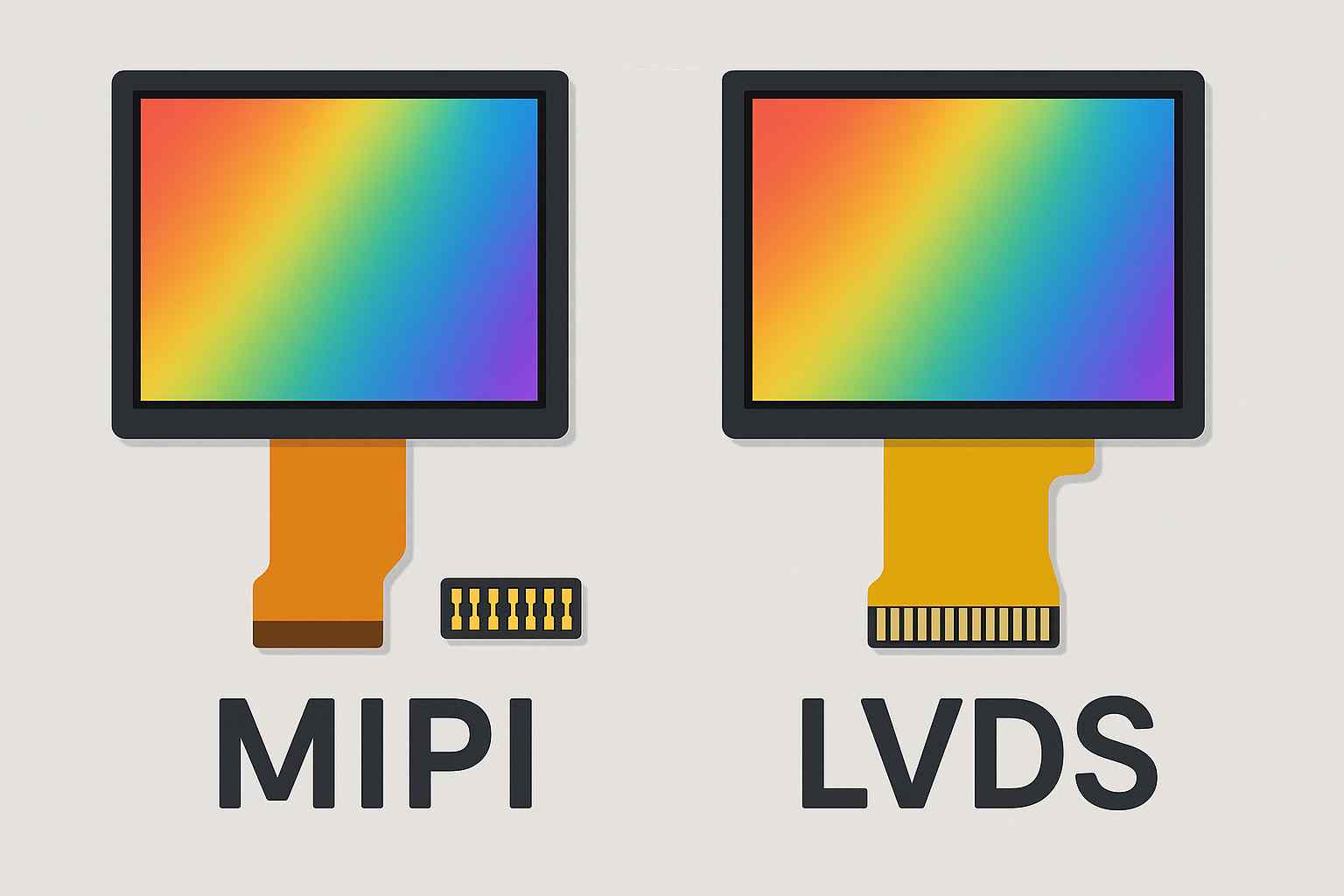

小中尺寸/嵌入式常见，关键看“Lane数量+更短更细的FPC”，MIPI DSI常用于手机、平板、车载仪表等嵌入式场景，典型是1~4条高速lane + 时钟lane，配合细密FPC。如果手里是“只有尺寸没有型号”的小屏项目，MIPI DSI的概率会明显上升。

判断依据怎么落地？你不需要直接拿到MIPI规范（很多是付费），你只要抓住一个工程事实： 很多桥接芯片会明确写出“DSI输入→LVDS输出”的lane/带宽结构 。例如TI的DSI-to-LVDS桥接器件就说明输入带宽、支持RGB888/666，并可配置为单/双路LVDS输出。

4.4 RGB/MCU/SPI：

更老或更小屏，通常针脚多但“不是差分对群”，如果看到的是一排并行信号（D0~D23、HS/VS/DE/CLK）而非差分对群，那更可能是TTL RGB或MCU并口；如果针脚很少且只见CLK/DATA/CS等，那可能是SPI类。

这类接口在工业液晶屏里也存在，但替换逻辑和驱动板选择与LVDS/eDP完全不同： 你必须在第二步就把门类判对 。

五、分辨率怎么反查？

尺寸+接口定了门类，但候选仍可能很多。分辨率是最强约束之一。这里给三条从易到难的路径：

5.1 最快路径：能读EDID就读EDID

EDID是显示设备向信号源提供自身能力（分辨率、时序等）的数据结构，通常在设备启动时通过DDC进行交换。Extron对EDID/DDC的说明里提到：EDID信息通常在视频源启动时交换，DDC定义了+5V供电等基础机制。

EDID条目也指出，EDID通常通过DDC2B（I²C）传输。

对于eDP场景，很多系统能通过AUX通道拿到面板信息（包括EDID）。

渠道落地建议：

如果是工控一体机/笔电类设备：优先让客户用系统工具读取当前面板EDID（或让维修端读取）。

读到“原生分辨率+刷新+面板ID”后，再反向在数据库里筛。

注意：LVDS面板很多没有标准化EDID路径（尤其直连TCON的嵌入式），不要把“读不到EDID”误判为接口坏。

5.2 最常见路径：

从设备侧“配置/菜单/固件”拿分辨率，工业设备（HMI、工控机、医疗终端）常会在系统信息、显示设置、BIOS或OSD里体现当前分辨率。即便画面已经坏了，也可能在维护口或日志里留有线索。

这条路径的价值在于： 不用拆到面板级别也能拿到像素事实 。

5.3 最稳但最“工程”的路径：

用“有效区宽高+常见PPI候选”做反推，再用数据库验证，当客户什么都读不出来，贴纸也没了，你仍可以靠“几何学+行业常见组合”做出一个可验证的候选集：

1. 量出有效显示区宽高（或至少外形宽高）

2. 判断长宽比（16:9 / 16:10 / 4:3 / 特殊条形）

3. 列出该尺寸/该长宽比下的常见分辨率候选（比如7寸16:9常见800×480/1024×600/1280×800等）

4. 把这些候选分辨率作为检索条件，在数据库里筛出真实存在的型号，再回到机械尺寸/连接器细节做最终确认

这条路径看似“慢”，但它有一个巨大的优势： 每一步都能被验证 ，不会陷入“凭感觉买屏”。

六、用leehon/Panelook这类参数库做“反查筛选”

当你手里已经有了：尺寸区间 + 接口类型 + 分辨率（或候选集）+ 电压/针脚，你就可以进入“数据库反查”阶段。

6.1 为什么推荐用“高级检索”而不是关键词搜索？

关键词搜索依赖“你知道型号的一部分”。但我们的问题是“只有尺寸没有型号”。这时你更需要的是按参数过滤。

Panelook的中文高级搜索页面就明确写到：可用超过30个参数检索面板型号（包含尺寸、分辨率、信号/接口、电压等）。

Panelook官网首页也强调其模型/规格书规模与多参数体系。

6.2 推荐的筛选顺序（非常关键）

很多人上来就选尺寸，结果筛不动。更有效的顺序是：

1. 先选接口类型（eDP / LVDS / MIPI / RGB）——门类先对

2. 再选分辨率（或候选分辨率组）——强约束

3. 再卡尺寸区间（不要卡死，留±0.2~0.5寸弹性）

4. 再用电压/亮度/工作温度等参数进一步收敛

5. 最后才做机械尺寸、厚度、孔位、连接器位置等“装配级验证”

七、为什么筛出来的型号仍可能不通用？

这是渠道替换里最容易翻车的一点：你在数据库里筛到两块屏，尺寸、分辨率、接口、针数都一样，但装上就是不行。原因往往在数据库不完全覆盖的机械细节上。

一个很典型的案例是： 同为15.6" FHD、同为40pin eDP，但连接器节距/宽度不同（0.5mm vs 0.4mm），并不互换 。Panelook不提供一些关键参数（如连接器节距/位置），并举例说明两块参数相近的屏因连接器宽度不同而不可互换。

所以，最终确认必须增加两项校验：

连接器节距/宽度（0.4/0.5mm、1.0mm等）

连接器在屏背面的具体位置与朝向（左/右/中，正插/反插、锁扣方向）

八、从客户一句话到确定型号

把前面的逻辑压缩成一张决策树，你可以直接贴进团队SOP：

1. 拿到尺寸：不要信口述，要求量外形宽高/有效区宽高（允许误差）

2. 采拆机信息：6张照片 + 8个字段（先建档）

3. 判接口：

1. 拿分辨率：优先EDID/系统信息；不行就用几何反推候选集（EDID/DDC原理可参考）

2. 数据库高级检索：先接口→再分辨率→再尺寸区间→再电压/亮度/温度(leehon)

3. 装配级验证：连接器节距/位置/孔位/厚度；注意数据库可能缺这些字段（连接器节距不可忽视）

4. 输出“候选清单+验证点”：给客户二选一或三选一，并明确每个候选需要对照的照片/尺寸点

这套流程的价值在于：它把“找屏”从经验活，变成了可交付的工程过程。对工业液晶屏渠道而言，不是在卖一块LCD液晶屏，而是在交付一套“可验证的替换方案”，客户信任度会明显上升。

九、常见翻车点

1. “同尺寸”不等于“同屏”：尺寸只能当范围，必须以接口+分辨率为主锁定。

2. “同针数”不等于“同接口”：30pin可能是LVDS也可能是eDP；40pin更复杂。

3. “查到型号”不等于“能装上”：连接器节距、位置、孔位、厚度常决定是否可替换。

4. 读不到EDID不代表坏：很多直连LVDS/嵌入式方案没有标准EDID链路；但eDP场景可通过AUX获取面板信息。

常见问题

Q1：客户只说“10.1寸”，我能直接按尺寸发一块工业液晶屏吗？

A：不建议。尺寸误差与同尺寸多型号非常常见，应先确认接口类型与分辨率，再筛选候选，否则点不亮/花屏概率高。

Q2：30pin就是eDP吗？

A：不是。30pin既可能是eDP，也可能是LVDS等形态；应看是否存在AUX/多Lane结构（eDP特征）以及差分对群与时钟对组织方式。

Q3：怎么最快拿到分辨率？

A：优先读EDID或从系统信息获取。EDID通常通过DDC交换，适用于eDP/DP/HDMI等场景；eDP还可通过AUX通道获取面板信息。

Q4：为什么我在Panelook筛到两块“参数完全一样”的屏，仍然不能互换？

A：可能差在连接器节距/宽度、位置、孔位或厚度等装配级细节。Panelook不一定覆盖连接器节距等关键字段，需要二次验证。

Q5：LVDS双路/单路怎么从线束上看出来？

A：看差分对“成组数量”和是否存在两组对称结构；双路常对应odd/even两路并行输出的架构（很多发射端方案也以odd/even命名）。

Q6：客户不愿拆机、只给外形尺寸，我还能怎么反查？

A：可以先用外形宽高推长宽比，再列出该尺寸常见分辨率候选集，用接口代际（设备年份/机型）推断LVDS或eDP方向，最后用多参数高级检索把候选收敛，并要求客户补拍接口近照做最终确认。

当把“拆机信息→接口→分辨率”跑通，会发现：

1·尺寸只是入口；

2·接口决定能不能驱动；

3·分辨率决定能不能显示正确；

4·连接器节距/位置决定能不能装上。

这就是工业液晶屏替换的真实世界：它不是一个型号搜索问题，而是一个“证据链闭环”的问题。只要证据链完整，你就能在没有型号的情况下，把LCD液晶屏/液晶模组/液晶显示屏的候选范围收敛到可控数量，并把替换成功率做上去。
