很多项目在“工控机外接显示”这一步会卡住：工控机出来的是 HDMI/DP/Type-C（显卡世界），要接的却是裸屏接口 LVDS/eDP（面板世界）。两边都叫“数字信号”，但协议层级、时序协商、供电与背光控制完全不是一类事。于是就出现了最典型的现场：

屏能点亮但花屏/抖动、只能某个分辨率能用、触摸屏飘、亮度无法调、甚至同一批转接板换一家就全不稳定。

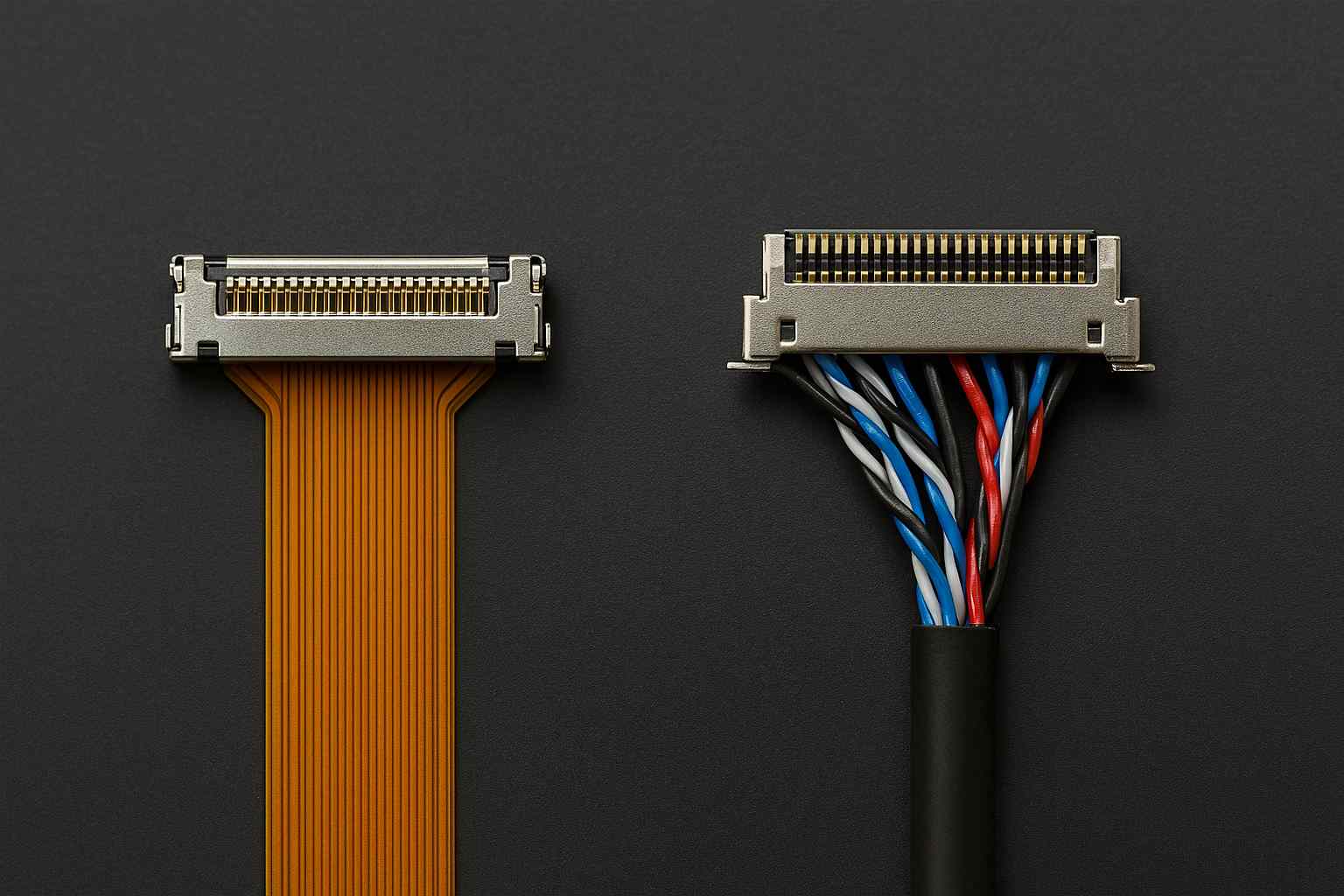

一、HDMI/DP是“视频链路”，LVDS/eDP是“面板链路”

1、HDMI：

TMDS链路，先解码，再还原像素时钟与RGB数据，HDMI本质是一条以 TMDS 为核心的视频传输链路（包含像素数据、时钟恢复、同步等），接收端需要完成 TMDS 解码，再以像素时钟输出视频数据。很多HDMI接收/逻辑IP文档都会描述“TMDS解码后重采样并以视频像素时钟输出数据”的流程，这点决定了HDMI不是你能直接“焊几根线”去接面板的信号。

2、LVDS：

更像“把RGB并行时序差分化”的面板接口LVDS是低压差分信号技术，强调低摆幅、低EMI与高速传输，常用于面板侧的数据对传输。

关键点：LVDS面板通常需要固定的像素时钟、固定的同步极性/时序参数、固定的通道映射。它不会像HDMI那样“自己谈判分辨率”。

3、eDP：

基于DisplayPort的嵌入式链路，带AUX通道与背光/电源协同，eDP是面向内置显示的接口，基于VESA的DisplayPort体系演进而来，强调低线数、低EMI、高分辨率/刷新率能力。

更重要的是：eDP不是“只有视频数据”，它包含Main Link、AUX通道、可选HPD等机制；并且在PC平台上，eDP链路常与背光PWM/使能、电源时序等一起被系统管理。

结论：

1·HDMI/DP：给“显示器”的视频接口（带协商/兼容体系）
2·LVDS/eDP：给“液晶模组/面板”的内部接口（更依赖固定时序与系统配合）

因此“HDMI转LVDS/eDP”的本质不是“线序转换”，而是协议转换 + 时序生成 + 供电/背光控制整合。

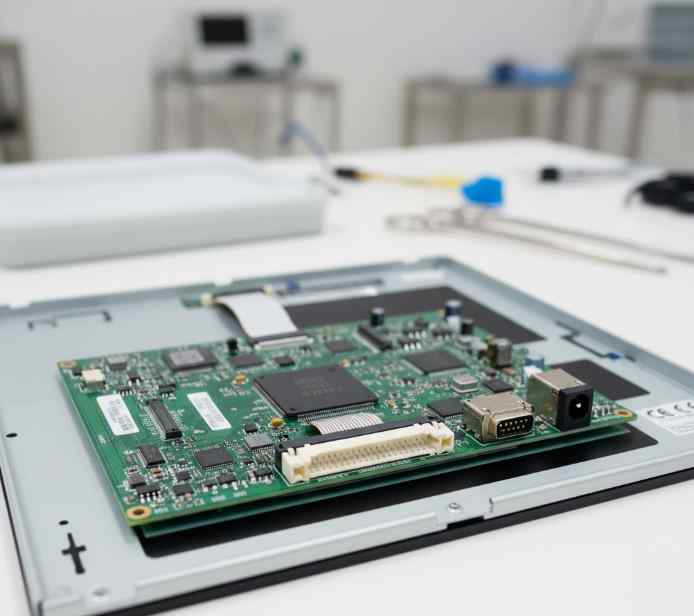

二、HDMI转LVDS的边界：

能做，但只在“DVI/HDMI视频 → 面板时序”这条窄路里稳定，业界确实有成熟路径把 HDMI/DVI 源桥接到 LVDS/OLDI 面板：典型做法是HDMI/DVI接收器（TMDS解码）+ LVDS发送器（PanelBus/FPD-Link类）两芯片或SoC方案。

并且工程实践里会反复强调：问题通常不在“能不能亮”，而在“时序是否完全匹配、字符是否发虚、边缘是否抖动”。

1、什么时候HDMI→LVDS比较容易成功？

满足越多条件越稳：

1·面板是标准LVDS（单/双通道）、固定分辨率固定刷新率（常见60Hz）
2·你的HDMI源可以输出该面板“能吃”的精确时序（包含像素时钟、前后肩、同步宽度、极性）
3·转接板支持正确的LVDS通道数、色深与映射（18bit/24bit、JEIDA/VESA映射、奇偶对等）
4·背光驱动、电源时序、亮度调节在转接板上有完整方案（否则屏亮度不可控、或上电顺序错导致不稳定）

经验：很多“花屏/字发虚”不是线材问题，而是HDMI输出时序与面板期望时序不一致——画面能锁定但采样点不在最佳位置，最终细字糊。TI论坛里就有用TMDS接收+LVDS发送驱动面板但“字符图标难以阅读”，并尝试不同HDMI timings的案例。

2、HDMI→LVDS的“硬边界”通常在哪里？

以下任意一条踩中，就会从“调一调能用”变成“注定不稳或成本爆炸”：

1·分辨率/刷新率/色深超出转接方案能力：HDMI侧带宽够不代表LVDS侧够；LVDS对数、像素时钟上限、双通道要求都会卡你。
2·面板需要非标准时序（尤其工业定制屏、奇怪的sync极性/porch）：转接板固件不支持时就无解。
·3线束长度/EMI环境苛刻：LVDS虽低EMI，但长线、接地差、共模干扰都会把“能亮”变成“偶发花屏”。
4·你还要叠加触摸屏：触摸控制器对噪声敏感，HDMI转接板的开关电源/时钟抖动可能引入触控飘。此时不仅是“液晶屏”，还牵涉“触摸屏+液晶玻璃/盖板结构”的整体抗干扰设计。

三、HDMI转eDP的边界：

不是不行，但比转LVDS更挑“协议与生态”，很多人把eDP当成“更先进的LVDS”，于是以为“HDMI转eDP应该更简单”。实际往往相反：

eDP是基于DisplayPort体系的嵌入式接口，除了高速主链路，还涉及AUX通道配置、链路训练、背光与电源协作等。

1、什么时候HDMI→eDP可以做得很稳？

1·你使用的桥接板/桥接芯片是成熟的**“HDMI接收 → DP/eDP发射”**方案，能完成链路训练与EDID/时序管理；
2·你要接的eDP面板是常见规格，且桥接方案明确支持其lane数/速率/色深；
3·你把背光PWM/使能、电源时序也当成“必须交付”的一部分（否则就会出现亮度不可调或偶发黑屏）。

Intel在eDP介绍中就明确提到eDP链路由Main Link/AUX/可选HPD组成，并提到背光PWM控制与使能、电源使能等信号支持，这说明eDP在PC生态里经常与“背光/电源管理”一起被考虑。

2、HDMI→eDP更容易踩的坑

1·“同为eDP”但lane数/速率不同：面板可能要2lane/4lane、HBR/HBR2/HBR3不同链路速率；桥接板不支持就会黑屏或只能低分辨率。
2·亮度控制与上电时序：eDP面板常要求严格的上电/背光时序，不满足会“偶发点不亮、冷启动失败”。
3·协商链路的问题更隐蔽：LVDS错了往往花屏；eDP错了可能直接无显示，或者间歇性掉链路。

四、真正的“边界线”：

什么时候应该停止转接，换一种架构？，把判断简化成三条“成本守恒”：

边界线1：

当你发现自己在“追面板时序”，而不是在做产品，如果需要反复换转接板、刷固件、调时序、改EDID，且每换一批面板就要重新来一遍——这说明你在做的是“非标适配”，量产风险极高。此时更建议：

1·直接选带HDMI/DP输入的工业显示器/整机液晶显示屏（面板时序由显示器内部控制板搞定）
2·或选用工控主板自带eDP/LVDS接口，把系统做成“原生面板链路”而不是外置转接

边界线2：

当你需要长线、强EMI、或触摸屏高稳定性，外接HDMI到一块裸屏，再叠加触摸屏，会把系统变成“多噪声源+多敏感链路”。如果是户外、工程机械、充电桩、工厂强干扰环境，建议优先走：

1·工控机 → HDMI/DP → 工业整机显示器（含触摸一体）把高频差分链路的抗干扰、ESD、EMI、触摸联调交给成熟整机方案。

边界线3：

当你需要“可维护、可替换”的供应链，面板EOL、版本差异、批次差异是工业常态。转接链路越复杂，后期替换越痛。你需要的是“接口标准化”，不是“每块屏都做一次工程”。

五、可交付条款

很多项目失败不是技术不行，而是询价时只说了“HDMI转LVDS/eDP”，没把关键条件写清楚。

1.工控机输出：HDMI版本/最大分辨率/可输出的刷新率范围（是否可自定义时序）

2.目标液晶模组：接口类型（LVDS/eDP）、lane/通道数、色深、目标分辨率与刷新率、期望像素时钟与时序参数

3.是否需要触摸屏：USB/I2C接口？是否要手套/水膜？对EMI容忍度

4.供电与背光：背光电压电流、PWM频率范围、是否要调光曲线、上电时序要求

5.线束长度与结构：线长、接地方式、壳体是否金属屏蔽、是否经过EMC测试

6.量产一致性：是否接受“转接板需固件锁定”、是否接受不同批次板卡差异

六、常见问题

Q1：HDMI能不能直接接LVDS屏？

不能“直接接”。HDMI是TMDS视频链路，需要接收端完成TMDS解码并输出像素数据与时钟；LVDS屏需要固定面板时序与差分数据对，必须通过桥接方案实现协议与时序转换。

Q2：为什么有的HDMI转LVDS“能亮但字发虚/边缘抖”？

常见原因是HDMI输出时序与面板期望时序不完全匹配，导致采样相位不佳；也可能是LVDS映射/色深配置不对。工程案例里就有“图像稳定但字符难读，尝试不同timing”的反馈。

Q3：HDMI转eDP为什么更容易黑屏？

eDP基于DisplayPort体系，涉及链路训练、AUX通道配置等机制，不是简单的数据对输出；桥接板必须真正扮演DP/eDP源端并完成协商。

Q4：我只是外接工业液晶屏，什么时候必须放弃转接？

当你需要强EMI稳定性、要叠加触摸屏、线束较长、或需要长期可替换供应链时，转接适配的隐性成本会快速超过“直接选工业显示器/原生接口主板”的方案。

Q5：选接口时，最容易被忽略的3个点是什么？

背光与电源时序（尤其eDP生态）、面板时序参数（不仅分辨率）、以及EMI/接地/线束结构（尤其带触摸屏时）。

接口选择不是“能不能转”，而是“转到什么程度还值得”，对于液晶屏、LCD液晶屏、工业液晶屏项目来说，HDMI转LVDS/eDP从来不是禁区，但它有清晰的边界：当工作开始围绕“时序、固件、链路训练、EMI、背光时序”打转时，已经从“选接口”变成“做一套显示系统”。这件事能做、也有人做得很成熟——前提是你把它当系统工程，而不是一块“万能转接板”。
