很多人给1920×1080（FHD）的工控液晶屏选主板时，第一反应是“主板有没有这个接口”。但真正决定项目成败的，往往不是“有没有”，而是你选的这条链路能不能在现场长期稳定：线束多长、EMI多强、背光功耗多大、未来有没有替代屏、换主板成本高不高。

如果只把“液晶屏接口”当成一个字段，选型就会变换性质：今天点亮，明天批量花屏；实验室稳定，现场电机一启动就闪。想把FHD工业液晶屏做稳，建议把问题换一种问法：

要的不是“接口”，而是一份“链路契约”——带宽够不够、控制通道怎么走、供电与背光怎么管、线束与屏蔽怎么做、未来怎么替换。

下面按eDP/LVDS/HDMI三条路线，把“什么时候选谁、怎么避免踩坑、需要向供应商要哪些证据”讲清楚，并尽量给一些能改变直觉的判断框架。

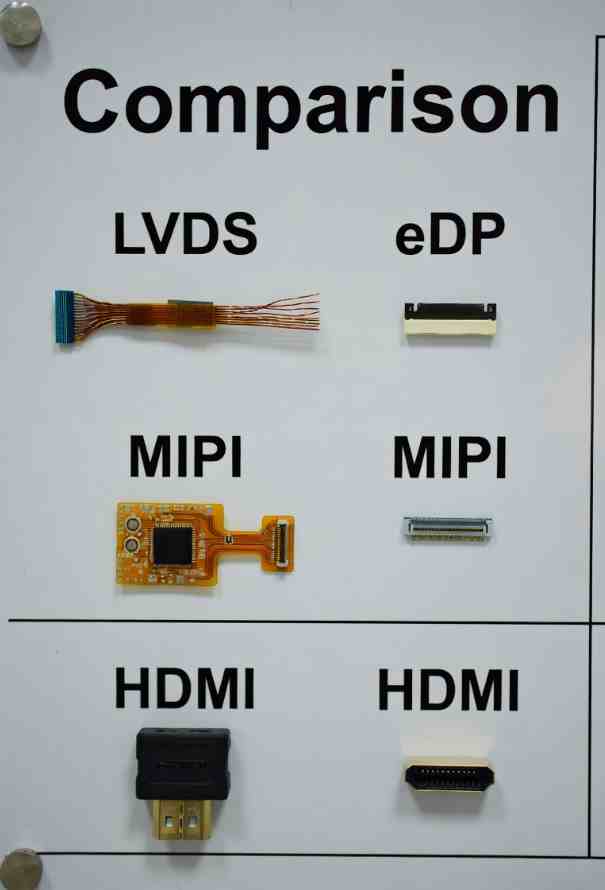

一、工控屏的接口选择

路线A：主板直连面板（eDP）

适合：新平台、集成计算模块、追求薄型化与标准化、希望用更少线对完成更高带宽。

依据：eDP是基于VESADisplayPort的嵌入式版本，主链路可按需求在1~4lane之间伸缩，并用AUX/HPD做配置与控制侧带通道。

趋势：VESA资料明确提到eDP作为内部面板接口，目标之一就是替代LVDS。

路线B：主板直连面板（LVDS）

适合：存量工控主板、线束较长/环境噪声大、团队更熟悉LVDS调试、或项目需要沿用既有LVDS屏与线束生态。

关键现实：FHD在LVDS体系里经常需要双像素/双通道方案。单像素24-bit输入最高可到170MHz（并提供双像素配置支持）。

这意味着：如果主板端的LVDS发射与面板端的通道/位宽配置没对齐，“同是LVDS”也会不亮或花屏。

路线C：主板输出HDMI（或其他外部视频口）→再转接到面板

主板输出HDMI（或其他外部视频口）→再转接到面板

适合：需要兼容外部信号源、主板端希望统一“外部显示生态”、或你用的是标准工控主板/媒体主板，天然输出HDMI。

注意：HDMI是外部接口标准，规范页面明确列出HDMI1.4b已支持1920×1080@120Hz等模式，说明1080p60在HDMI体系里属于“宽松带宽区间”。

但HDMI→面板通常要经过转接板/驱动板/Scaler，这会引入：成本、延迟、EMI、供电复杂度、以及“转接板固件/EDID/兼容性”的额外变量。

所以：

1·eDP/LVDS是“主板直驱液晶模组”的路线，重在链路一致性与电气时序；
2·HDMI更像“主板输出标准视频”，再通过中间层把信号“翻译”给LCD液晶屏。

二、液晶屏接口常见的问题

1、以为在选“信号”，其实在选“控制通道”

eDP除了主链路，还有AUX和HPD作为侧带通道，用于显示配置与控制，这是它“像DisplayPort”的核心特征之一。

工程意义是：你不仅要连上高速差分对，还要把“控制对话”这条路走通（例如链路训练、读取参数等）。这也是为什么eDP在系统集成层面更标准化，但对主控的协议支持要求更明确。

LVDS则更像“把像素流稳定搬过去”，控制/配置通常不靠LVDS本身完成，而是依赖面板端既定时序与供电上电规则。结果就是：LVDS项目里最怕“映射、极性、位宽、时序窗口”没对齐。

2、以为FHD是固定带宽，其实“刷新率+时序”才决定链路压力

很多人把1920×1080当成一个静态规格，但60Hz、75Hz、120Hz的链路压力完全不同；CVT-RB与传统时序也会显著改变像素时钟与空白区。HDMI规范页面列出的1080p120，背后就暗示了“同一分辨率，不同刷新率对链路的要求差异巨大”。

因此在工业液晶屏选型时，建议你在需求里明确：目标刷新率与允许的时序范围，否则供应商给你“能点亮”的方案可能在你想要的刷新率下不稳定。

3、以为“同接口就能替换”，其实还差“通道合同”

LVDS的坑尤其集中：同样写LVDS，可能是1ch/2ch、18bit/24bit、不同的数据格式与通道映射。TI的DualPixelLVDS芯片资料就强调了“双像素/双时钟输出”来适配双接收器面板的架构。

这类信息的启示是：你在做FHD LVDS时，必须把“主板发射端配置”和“面板接收端配置”当成一份合同逐条对表，否则就会出现“亮但颜色错/亮但抖动/亮但偶发黑屏”。

4、以为HDMI最省事

以为HDMI最省事，但中间层会把风险转移到“转接板生态”

HDMI本身很成熟，但HDMI→LVDS/eDP的转换，落点是转接板（driverboard/scalerboard）。它会把“接口风险”从主板端转移到：

1·转接板固件与EDID策略
2·电源纹波、地弹噪声与EMI
3·输出到面板端的时序与上电顺序
4·线束与接地的工程细节

所以HDMI并不是“更简单”，而是“把复杂度换到另一个模块里”。如果你的项目要长期供货和可维护，必须把转接板也纳入BOM生命周期管理。

三、链路对比

对比维度	eDP（主板直连）	LVDS（主板直连）	HDMI（外部口→转接）
典型定位	内部面板高速链路、标准化	工控存量生态、调试经验多	标准外部视频口，便于兼容
可扩展性	lane可伸缩1~4，AUX/HPD控制通道	依赖通道/位宽/映射，FHD常见双像素/双通道思路	分辨率/刷新率由HDMI版本与转接板能力决定
系统风险点	链路训练、AUX/HPD、走线阻抗与连接器质量	通道映射/极性/位宽、时序窗口、EMI与线束	转接板固件/EDID、EMI、供电与温升、可替代性
适用场景建议	新平台、薄型一体、希望标准化供货替代	存量主板、工业现场线束/EMI严苛、团队熟悉LVDS	需要外部信号兼容或主板天然HDMI输出

这张表背后的“新视角”是：

别先问“要什么接口”，先做三份预算：带宽预算、干扰预算、生命周期预算。接口只是预算结果的自然产物。

四、选型建议

很多项目走弯路，是因为顺序反了：先定主板接口，再去市场找屏，最后发现结构/亮度/温区不合适；或者先定屏，再发现主板端改不动。

更稳的顺序是：

1：先固定“液晶模组”

1·尺寸与结构（安装孔位、厚度、出线方向）
2·光学指标（亮度、雾度、视角）
3·环境指标（温区、振动、寿命预期）
4·供货指标（生命周期、替代路径）

这一步是“液晶屏”的核心，不要被接口带跑偏。

2：再根据系统约束选路线

1·主板必须长期供货、希望后续换屏容易：优先eDP（更标准化的内部链路思路），但要确保主控对eDP/DP链路与AUX控制通道支持完整。
2·主板是存量平台、线束较长、强EMI环境：优先LVDS，但从一开始就把“通道/位宽/映射/极性/时序”写进合同。
3·主板是通用工控机/播放器，需要外部信号兼容：走HDMI，再把转接板当作关键器件管理（别当“廉价配件”）。

3：最后才落到“主板接口细节”

无论你选哪条路线，都要向供应商要到足以“写进规格合同”的证据页：

1·eDP：lane数、链路速率范围、AUX/HPD要求、EDID/配置方式（eDP作为DP衍生，AUX/HPD是关键侧带通道）。
2·LVDS：1ch/2ch、18/24bit、通道映射、极性、时序窗口；若是FHD，明确是否双像素/双时钟架构（DualPixelLVDS最大输入时钟到170MHz的信息，就是你判断链路裕量的“硬证据”之一）。
3·HDMI：HDMI版本、线缆等级、转接板输出到面板端的具体接口合同（它最终还是要变成eDP或LVDS给面板）。

五、举例来看

场景1：标准15.6"FHD工控一体机，追求薄型与批量替代

很多15.6"FHD面板来自笔记本生态，eDP供给丰富，后续替代空间更大。配合VESA对eDP的定位（内部面板接口），更容易走出“标准化替代”的路线。

此时你真正要抓的是：主控eDP支持、连接器可靠性、以及整机的EMI与ESD设计。

场景2：工厂现场大电机/变频器旁边的HMI，线束长、噪声重

这类现场最怕“偶发闪屏”。团队如果有成熟LVDS经验，往往会选择LVDS直连，并通过线束屏蔽、接地、共模抑制、映射对表把系统做稳。DualPixelLVDS支持更高像素时钟/更长线驱动的思路，也解释了为什么LVDS在某些工业生态里仍然很顽强。

场景3：卖的是“显示模块”，客户可能接工控机/播放器/各种主机

这时HDMI的价值不在“更高级”，而在“客户接入成本低”。HDMI规范页面明确列出的高刷新支持意味着HDMI有足够的吞吐能力覆盖1080p常见需求。

但你要把转接板/驱动板当主角：一旦转接板换料或固件变更，兼容性就可能回到起点。



六、这几个问题要了解清楚

为了让团队沟通更高效，你可以把问题压缩成“每条路线3问”，写进询价单：

eDP必问三问

1）主控支持eDP的lane数与链路速率范围是多少？

2）AUX/HPD的实现方式与线束要求是什么（这不是可选项，而是eDP作为DP衍生的关键机制）？

3）面板是否要求特定的配置/EDID流程？

LVDS必问三问

1）面板是1ch还是2ch（或双像素架构）？位宽18/24bit？

2）数据格式（如JEIDA/VESA）与通道映射、极性怎么定义？

3）像素时钟裕量够不够：发射端方案的最大输入时钟指标是多少（例如DualPixelLVDS提到170MHz这一类硬指标）？

HDMI必问三问

1）主板HDMI版本与目标模式（1080p60/75/120）是什么？规范支持不等于你的板子支持。

2）转接板输出到面板端究竟是eDP还是LVDS？“合同参数”是什么？

3）转接板生命周期如何管理（同料号不同版本的兼容性策略）？

只盯“eDP/LVDS/HDMI”接口？

做的是工控液晶屏，不是“接口演示板”。真正要做对的，是把LCD液晶屏、工业液晶屏、液晶模组与主板之间的链路契约写清楚：

1·eDP：用标准化链路与AUX/HPD控制通道换取可扩展与供给广度；
2·LVDS：用成熟生态与工程经验换取现场鲁棒性，但必须严控通道/映射/时序合同；
3·HDMI：用外部接口生态换取接入便利，但要把转接板当作关键系统件管理。
