很多工程现场都遇到过同一种“最冤”的情况：拆下来的工业液晶屏尺寸一样、分辨率看起来也一样，甚至接口座子位置都差不多，结果新屏装上去——背光亮了，画面不亮；或者偶尔亮、花屏、闪烁；再不然就是颜色不对、触控乱跳。此时如果只凭“7寸、10.1寸、15.6寸”这种外观信息去判断替换，踩坑概率非常高。工业液晶屏能否点亮，本质是“电气+时序+接口映射+供电/背光/初始化”的系统匹配，不是“尺寸匹配”这么简单。

一、同尺寸点不亮，最常见的根因分四类

1、液晶屏接口没对上：并口RGB/TTL、LVDS、eDP、MIPIDSI，看着都像“排线”，但电气完全不同；同为LVDS也可能是单通道/双通道、不同位宽映射。

2、时序参数没对上：像素时钟、极性、前后沿（porch）、同步脉宽等任何一项不一致，都可能直接黑屏或花屏。面板通常要求主控严格满足其时序波形。

3、供电/背光/上电时序不匹配：电压等级、上电顺序、背光驱动方式、EN/PWM极性等对不上，常见表现就是“背光亮但无图”或“图像一闪就灭”。

4、需要初始化但你没发命令：某些面板带串行命令接口（SPI/I²C/DSI命令），未初始化就不会正常显示；NXP的面板适配说明也提到有的LCD需要复位/串行初始化流程，不能只接RGB线就认为必然能亮。

二、替换前先做“信息采集”

1、把“型号+版本（Rev）”当成第一优先级

工业液晶屏同一型号可能存在不同版本（Rev），在亮度、接口映射、时序窗口、背光方案上都可能做过调整。替换时最稳的做法是：

1·拍清楚旧屏背面标签（型号、生产批次、版本）
2·找到对应规格书PDF（以“旧屏型号+datasheet/pdf/spec”搜索）
3·把关键参数摘出来做一页“对照表”

2、别只看“分辨率”，要确认面板工作方式

很多人把分辨率当唯一指标，但实际面板还有“工作模式差异”会影响点亮：

1·采用HSYNC/VSYNC/DE的同步方式，还是“只有DE+像素时钟”的模式
2·像素数据在时钟上升沿采样还是下降沿采样
3·同步信号极性（高有效/低有效）

这些在主控显示控制器文档里通常都有明确可配置项，例如ST的LTDC应用笔记说明HSYNC、VSYNC、DE以及像素时钟都可以配置极性，并且支持灵活时序参数。

三、核心避坑清单

（点不亮/花屏/颜色怪），按“最容易踩坑→最致命”排序

坑1：液晶屏接口“名词相似”，实际电气完全不同

最典型的误判是把“排线一样”当成“接口一样”。工业液晶屏常见接口至少包括：

1·并行RGB/TTL（DPI/RGB）：需要HSYNC、VSYNC、DE、PIXCLK以及RGB数据线。NXP的面板接口示例明确指出面板需要HSYNC、VSYNC、DE、PIXCLK以及RGB数据接口（例如18位数据）。
2·LVDS：低电压差分信号，差分幅度范围通常只有几百毫伏，并使用100Ω差分端接。TI对TIA/EIA-644（LVDS）的说明给出：驱动器在100Ω负载上产生约247–454mV差分电压，典型偏置（共模）约1.2V。
3·eDP（EmbeddedDisplayPort）：高速差分多lane链路（1/2/4lane），链路速率按标准分档。VESA的DisplayPort技术概览给出每lane常见原始速率1.62/2.7/5.4Gbps等，并说明可按lane数扩展带宽。
4·MIPIDSI：同样是高速差分串行（lane），但协议/初始化逻辑与eDP完全不同（常见“点不亮”的原因是未完成初始化或模式不匹配）。

避坑动作：

1·规格书里只要出现“LVDS/eDP/DSI/RGBInterface”等字样，先把接口类型锁死，再去找替代屏。
2·不要用“针脚数一样”推断接口一致；同针脚数也可能是不同接口定义。

坑2：同为LVDS，也可能是“单通道/双通道、位宽映射、时钟极性”不一致

LVDS面板经常会出现这些差异：

1·单通道（1ch）vs双通道（2ch）
2·18-bitvs24-bitvs30-bit（颜色位宽）
3·JEIDAvsVESAmapping（位映射方式）
4·是否需要独立LVDS时钟对、链路是否带SSC等

这些差异在“尺寸相同”时最容易被忽略，但恰恰是点不亮/颜色异常/花屏的高频根因。LVDS的电气幅度虽小，但对链路定义与端接要求非常严格，TI的LVDS资料明确围绕100Ω负载与差分电压范围展开，说明其链路设计不能随意“凑合”。

避坑动作：

1·旧屏规格书中找到“LVDSinterfacedescription/pinassignment/datamapping”三块内容，缺一不可。
2·购买替代屏前，要求供应商提供同三块内容截图或PDF页码。

坑3：时序+极性+采样边沿

并口RGB/TTL看似简单，最容易死在“时序+极性+采样边沿”

并行RGB面板的本质是主控持续输出像素流（同步/哑屏），面板按规定波形采样。NXP的面板适配说明中强调：很多面板没有额外初始化接口时，就要求主控严格遵循其波形、porch与极性；面板无法“自适应”不同接口。

同时，ST的LTDC资料也提到控制信号与像素时钟极性可配，以及时序参数可编程以适配不同屏。

最常见的三种时序踩坑：

1·像素时钟频率不对：偏差大则黑屏，偏差小则抖动/闪烁/偶发花屏。
2·DE/HSYNC/VSYNC极性不对：经常表现为“有背光但无图”或“图像偏移、只显示一条”。
3·采样边沿相反：数据在上升沿采样vs下降沿采样不一致，会出现颜色噪点、花屏、滚动条纹。NXP示例里也讨论过不同面板可能在不同边沿锁存数据，需要配置对应时钟极性。

避坑动作：

1·把旧屏规格书中的：Hsync/Vsyncpulsewidth、HBP/HFP、VBP/VFP、PixelClock、极性（Polarity）整理成一张表。
2·若是Linux平台，把旧屏驱动里的timing参数直接导出做对照（很多黑屏就是参数误差导致）。

坑4：供电电压“差一点”也会直接点不亮，甚至伤屏

工业液晶屏常见供电并不只有一个“VCC”：

1·逻辑电源（3.3V/1.8V等）
2·背光电源（LED升压，几十伏并不罕见）
3·有些面板还有额外模拟电源（具体以规格书为准）

同尺寸替换时，最危险的是“插上就试”，因为如果VCC电压等级不一致，轻则黑屏，重则直接击穿。

避坑动作：

1·先核对规格书中的“AbsoluteMaximumRatings/RecommendedOperatingConditions”。
2·用万用表确认主板给到屏的VCC、电平参考是否与规格书一致，再上电。

坑5：背光驱动方式不一致——“背光亮了”不代表“屏点亮了”

大量现场误判来自一句话：背光亮了就以为屏正常。实际上背光只是灯，图像是否输出要看接口与时序。NXP的面板接口示例里也提到背光通常由PWM控制（亮度/对比）并与显示链路是两个部分。

背光常见踩坑点：

1·LED串并结构不同，导致驱动电压/电流不匹配
2·BL_EN极性相反（高有效/低有效）
3·PWM频率不合适导致肉眼可见闪烁或相机拍屏条纹
4·需要模拟调光但你只给PWM（或反之）

避坑动作：

1·规格书里找到“Backlightelectricalcharacteristics（Vf、If、strings）”与“Dimmingmethod”。
2·替换屏后先把背光固定在安全电流，再调光策略。

坑6：需要“复位/初始化命令”的屏，你当成“哑屏直连”来用

很多工程师习惯了并口“接上线就亮”的屏，但并不是所有面板都如此。NXP的面板适配资料明确提到：如果LCD需要RESET信号或通过串行接口初始化，就必须按规格书流程来做。

典型表现：

1·背光亮，屏发白/发黑，永远无内容
2·偶尔亮一下，马上黑
3·只显示固定花纹或自检色块

避坑动作：

1·看规格书里是否存在“Initializationsequence/commandtable/SPI/I²Cinterface”。
2·MCU/SoC端确认是否已经实现相应初始化驱动（尤其MIPIDSI屏）。

坑7：eDP替换最容易忽略“lane数/链路速率/面板要求带宽”

eDP属于高速链路，替换时要核对：

1·1/2/4lane配置是否一致
2·支持的linkrate档位是否一致
3·是否需要SSC、AUX通信是否正常

VESA资料给出DisplayPort链路速率与lane扩展关系，这也是你在评估“这块屏能不能跑得动”的基础。

避坑动作：

1·先算带宽（分辨率×刷新率×bpp），再对照lane数与linkrate。
2·替换后如果黑屏，先看AUX握手与linktraining是否成功（很多并非屏坏，而是链路训练失败）。

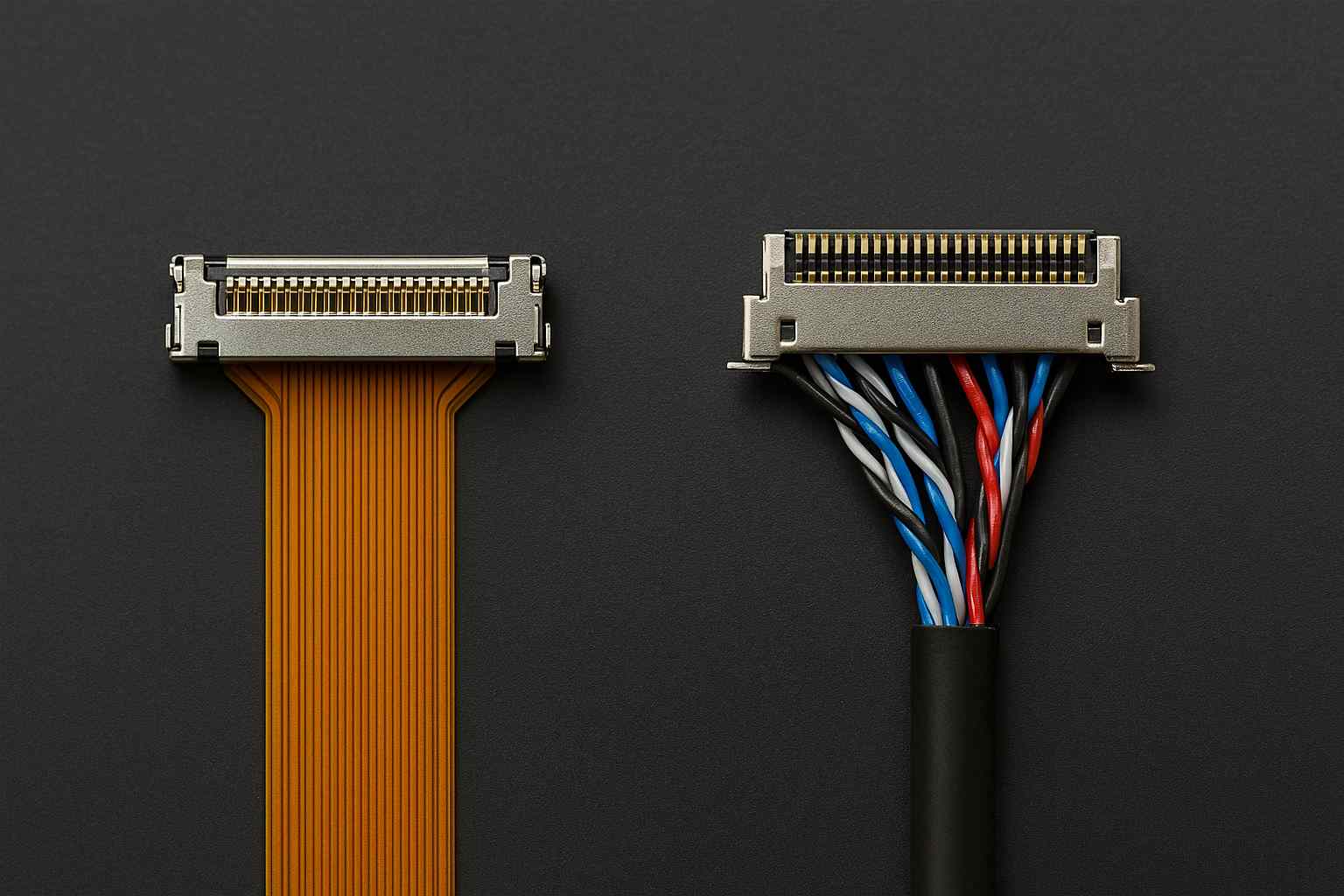

坑8：连接器“外观一样”，但针脚定义可能互换

同样是30pin/40pin，常见差异包括：

1·VCC与GND位置不同
2·背光正负极位置不同
3·LVDS对序号不同（Lane0/1/2/CLK换位）
4·控制脚（EN/RESET/ID）排列不同

避坑动作：

1·只要不是同型号同版本，务必对照pinassignment逐脚核对。
3·尤其关注：电源脚、背光脚、差分对脚位。

坑9：颜色位宽/像素格式不一致，会“看起来亮了但颜色不对”

常见现象：偏紫、偏绿、灰阶断层、红蓝互换。

原因通常是：RGB565/RGB666/RGB888位宽与映射没对上，或dithering设置不匹配。主控侧通常可配置输入/输出像素格式（例如LTDC会涉及RGB格式与dithering），但你必须知道面板需要什么。

避坑动作：

1·规格书确认像素格式（18/24bit）与数据线定义。
2·若是LVDS，确认mapping（JEIDA/VESA）一致。

坑10：温度/亮度/偏光片方向不同，导致“能亮但不适合现场”

工业替换不仅是点亮，还要能在现场长期稳定：

1·温度范围不够：低温拖影、高温发黑/漏光
2·亮度不足：室内能看，户外看不清
3·视角/偏光方向不一致：装到设备上出现“某个角度变黑”

这些属于“点亮后才暴露”的坑，建议在替换前就把温度、亮度、视角这三项纳入对照表（尤其是户外设备、车载、冷链设备）。

四、最实用的“替换流程”

第一步：锁定旧屏“关键六要素”

把旧屏规格书里以下6项抄出来（做成表格最省心）：

1、接口类型：RGB/TTL、LVDS（1ch/2ch）、eDP（lane数）、DSI（lane数）

2、分辨率与刷新率目标（及推荐时序）

3、像素时钟与极性（尤其RGB并口）

4、电源电压与上电顺序（若有）

5、背光电气（If、Vf、调光方式、EN/PWM极性）

6、连接器型号、针脚定义、排线方向

很多“尺寸相同点不亮”的案例，最后都能追溯到这六项里至少一项没对齐。

第二步：筛替代屏时，先筛“接口一致”，再比“结构一致”

结构一致只是装得上，接口一致才是点得亮。

尤其在工业液晶屏替换项目里，最忌讳反过来：先看尺寸装配、最后才看接口，往往会越改越大。

第三步：上电前做“三项硬校验”

1·电源脚是否一一对应（VCC/GND/背光）
2·接口脚位是否一一对应（lane/clock/data）
3·控制脚极性是否明确（RESET/EN/PWM）

第四步：点亮调试按“先链路、后画质、再功能”

1、先确认链路有无：

1·RGB并口先看PIXCLK、DE、HSYNC/VSYNC波形是否存在且频率正确（NXP与ST资料都强调这些信号的作用）。
2·LVDS/eDP先确认差分对是否有活动、端接/走线是否正确（LVDS差分电压与偏置可作为判断依据）。

2、再确认画面稳定：不闪、不抖、不花屏

3、最后再做亮度、触控、休眠唤醒等功能项

五、核对表

LCD液晶屏替换核对表（建议你内部也用这一张）

旧屏型号/Rev：________

新屏型号/Rev：________

接口类型一致：RGB/TTL☐LVDS☐（1ch/2ch）eDP☐（lane/速率）DSI☐（lane）

分辨率一致：________

像素时钟/极性一致（RGB）：PixelClock____MHz；DE极性___；HS/VS极性___（参考LTDC可配置说明）

时序一致：H/Vporch、pulse、active（面板通常要求严格波形）

位宽/映射一致：RGB565/666/888；LVDSmapping（JEIDA/VESA）

供电一致：VCC____V；Icc____；上电顺序要求☐有☐无

背光一致：If____mA；Vf____V；EN/PWM极性一致

连接器一致：针脚数__；pitch__；座子位置__；pinassignment逐脚核对完成☐

初始化要求：需要RESET☐需要SPI/I²C/命令表☐（若需要则驱动已实现☐）

环境指标：温度范围__；亮度__；视角__；偏光方向__

六、常见“症状→根因”速查

1·背光亮、全黑：接口类型不匹配/初始化缺失/时序极性错误
2·能亮但花屏闪烁：像素时钟不稳/LVDSlane映射错/采样边沿错
3·画面偏移、只显示一部分：H/Vporch或pulse不对，DE/同步模式不一致
4·颜色异常（偏紫/红蓝互换）：位宽/映射不对（RGB565/888、LVDSmapping）
5·冷机拖影、高温发灰：温度范围与面板类型不匹配（属于选型指标问题）

七、替换成功的关键不是“买屏”，而是“对参数”

工业液晶屏替换这件事，最值钱的不是你能找到多少型号，而是你能把“液晶屏接口、时序、供电、背光、初始化”这五件事一次核对到位。NXP的面板适配资料与ST的LTDC时序说明都在强调同一个事实：面板多数情况下不会替你容错，主控必须按面板要求输出正确波形与配置，差一点就可能黑屏或异常。
