在渠道询价、备货、替代和售后里，“DV238FHM-N11 参数怎么核对”表面是查规格，实质是 做交付风险控制 ：要确认拿到手的这片 LCD液晶屏，是否真的是同一型号同一版本；你要确认主板/转接板输出能不能匹配它的输入规则；你还要确认电源与背光预算是否覆盖启动浪涌与最大功耗。否则最常见的结果不是“点不亮”，而是：能亮但花屏、偶发重启、背光不稳定、热起来后闪断——这些返工成本远高于屏本身差价。

1、先核对“型号 + 版本口径”是否一致

1.1 确认“DV238FHM-N11”，

工业屏最容易被误导的点是：同系列里会有 N10/N11/N21 等后缀，外形很接近，但接口/功耗/背光结构可能不同。在采购或替代时，必须把“型号后缀”写进采购规格与来料检验。

1.2 DV238FHM-N11规格书信息

规格书页眉明确写了 “DV238FHM-N11 Preliminary Product Specification Ver. P0” 与发布日期 2018.06.14 ，并包含一系列可用于验真的关键参数（像素数、外形尺寸、接口、供电、背光结构等）。

你要做的不是“记住参数”，而是把这份规格书当作“验收依据”：

来料不匹配 → 直接判定为高风险，不进入装机。

2、核对分辨率与显示基本特性

在规格书的 General Specifications 表里，DV238FHM-N11 的核心显示规格写得很清楚：

Number of pixels：1920(H)×1080(V)（FHD）

Active area：527.04(H) × 296.46(V) mm

Pixel arrangement：RGB Vertical stripe

Display colors：16.7M colors（并在特性里写了 6-bit(Hi-FRC) ）

为了交叉验证，也可以用第三方参数页做“二次确认”。例如 TWscreen 页面给出了 DV238FHM-N11 的分辨率 1920×1080 、亮度 550 cd/m²（Typ.） 、背光 WLED [4 strings] 等条目，与规格书信息方向一致。

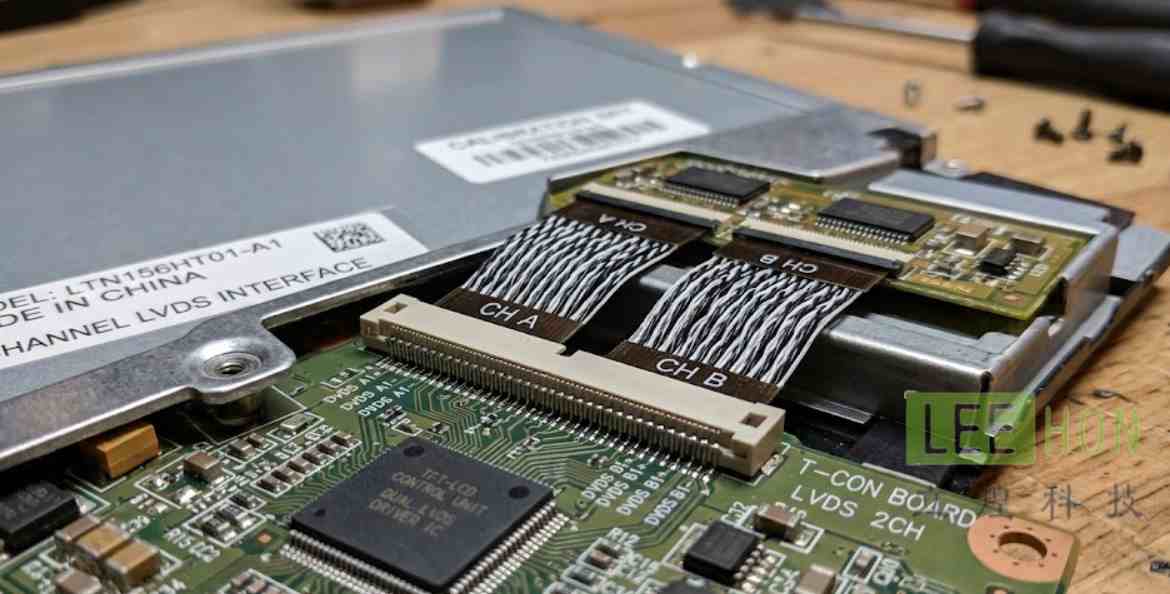

3、核对接口：

3.1 接口类型：LVDS，且是 2 pixel/clock

规格书特性列表里写明：LVDS Interface with 2 pixel / clock

它更偏向“较高带宽”的 LVDS传输组织方式，适合 FHD 60Hz 的数据率需求。你在配主板、转接板、线束时，必须确认输出侧是否支持相同的“像素/时钟组织方式”，否则就会出现典型的“能亮但花屏/切片/错位”。

3.2 连接器与针脚：

从规格书结构图可以看出 CN1 为 LVDS 输入，并标注 +5V，规格书框图处明确标了 CN1（LVDS Pair #1 / Pair #2 +5V VLCD） ，说明逻辑供电与LVDS输入都在该连接器体系内。

很多渠道页也会写“LVDS（2ch, 8-bit）30 pins Connector、Power Supply 5.0V”，但最可靠的仍然是规格书里的电气参数（下一节）。

采购沟通建议（直接复制进询价单）

“接口：LVDS；像素组织：2 pixel/clock；请提供 CN1 pinout、bit mapping（JEIDA/VESA口径）、1ch/2ch配置方式与推荐时序。”

4、核对供电：

别只看“5V”，还要看浪涌电流、纹波要求与功耗拆分，DV238FHM-N11 的供电核对，至少要拆成三件事： 逻辑电源 VDD、浪涌 IRUSH、功耗（LCD逻辑+背光） 。

4.1 逻辑供电 VDD：典型 5.0V，范围 4.5~5.5V

规格书电气表中写明：

Power Supply Voltage VDD：4.5 / 5.0 / 5.5 V

绝对最大额定 VDD 上限为 6.0V （超出可能损坏）

这意味着：你主板端给屏的 5V，必须在屏端连接器处仍落在 4.5~5.5V 范围内（线束压降、连接器接触、电源纹波都会把你拖出这个窗口）。

4.2 浪涌电流（In-Rush）：

典型 2A，最大 3A（很多“偶发重启”都栽在这里），规格书写明：

In-Rush Current IRUSH：Typ 2.0A / Max 3.0A，并注明浪涌持续时间约 2ms 、VDD上升时间约 520 μs ±20% 。

如果你电源设计只按“稳态电流”选型，很可能出现：上电瞬间电源跌落 → 屏/主板复位 → 表现为“偶发点不亮、亮一下就灭、反复重启”。

4.3 逻辑电流与功耗预算：

IDD 典型 700mA，最大 900mA；总功耗最大到 28.3W，规格书电气表给出：

Power Supply Current IDD：Typ 700 mA / Max 900 mA

PD（LCD逻辑功耗）：Typ 3.5W / Max 4.5W

PBL（背光功耗）：Typ 23.04W / Max 23.8W

Ptotal：Typ 26.54W / Max 28.3W

这组数据非常关键：

你如果在整机功耗评审时只写“这屏5V供电”，那基本等于没评审。

正确做法是：把 LCD逻辑和背光分开预算，把 28.3W 当作边界校核。

5、核对背光：

DV238FHM-N11 的背光不是“12V灯条”，而是高压多串结构，且常见“无驱动器”口径差异

5.1 背光结构与寿命

规格书背光表明确写：

LED Life-Time：30,000 hrs

LED bar consists of 64 LED packages, 4 strings(parallel) * 16 packages(serial)

第三方页也常写 “WLED [4 strings] 30k Hours Without Driver”，与上述结构方向一致。

5.2 背光电气：

每输入脚 VPIN 典型 48V，IPIN 典型 120mA，PBL 用 4×VPIN×IPIN 计算，规格书背光表给出：

VPIN：Typ 48V / Max 49.6V（Duty 100%）

IPIN：Typ 120 mA（per input pin）

PBL = 4 Input pins × VPIN × IPIN

（并给出 PBL 典型 23.04W）

这意味着：DV238FHM-N11 的背光不是“随便找个12V PWM就能推”，它需要匹配的背光驱动方案（或配套驱动板）。如果你在替代时只看“屏能亮”，忽略驱动边界，很容易在高温、低温、满亮度等工况下出现闪烁或寿命异常。

6、核对工作温度与使用边界

规格书绝对额定写明：

Operating Temperature TOP：0 ~ +50℃

Storage Temperature TST：-20 ~ +60℃

并强调湿球温度与“无凝露”的条件。

如果设备是户外/低温/车载场景，这一条必须提前在选型阶段对齐，否则后期“低温拖影、冷启动不亮、起雾结露”的锅往往会被误甩给屏供应链。

7、把“核对参数”变成现场可执行动作

动作1：型号验真（先文档后装机）

拿到屏后先对照规格书：型号后缀、外形尺寸（543×317.4×11.1 typ）是否一致。

若供应商只给“参数表截图”，而不给规格书/来源，直接判高风险。

动作2：电源与背光分离验证（先保命，再点亮）

先测屏端 VDD 是否稳定在 4.5~5.5V 范围，且上电浪涌不会把系统电源拉垮（IRUSH 最大 3A）。

背光驱动侧确认是否满足 VPIN/IPIN 与功耗预算（PBL 约 23W）。

动作3：接口与映射核对（别靠“线能插上”）

确认输出侧是否支持“2 pixel/clock”这类组织方式。

要到 LVDS bit mapping（JEIDA/VESA）与通道配置说明，否则“能亮但偏色/花屏”会反复出现。

8、常见现象 → 高概率原因（给渠道/售后一眼定位）

上电反复重启/偶发点不亮：电源浪涌没兜住（IRUSH 2~3A），或线束压降导致 VDD 低于 4.5V。

背光亮但黑屏：LVDS时钟/通道/映射不匹配，或“2 pixel/clock”链路规则没对齐。

偏色、灰阶断层：位宽/映射（JEIDA/VESA）不一致；也可能是只接了部分lane。

满亮度闪烁/背光不稳：背光驱动能力不足或未按 VPIN/IPIN 口径设计（背光约 23W）。

9、常见问题

Q1：DV238FHM-N11 的分辨率是多少？

规格书明确为 1920×1080（FHD） 。

Q2：它是 eDP 还是 LVDS？

规格书特性写明为 LVDS Interface with 2 pixel/clock 。

Q3：逻辑供电是多少？要注意什么？

VDD 典型 5.0V 、范围 4.5~5.5V ，且浪涌电流最大 3A ，要在电源设计里兜住。

Q4：背光功耗怎么核对更靠谱？

规格书给了可计算口径： PBL = 4×VPIN×IPIN ，其中 VPIN 典型 48V 、IPIN 典型 120mA ，PBL 典型 23.04W 。

Q5：整片屏大概功耗多少？

规格书给出总功耗 Ptotal 典型 26.54W，最大 28.3W （含背光）。
