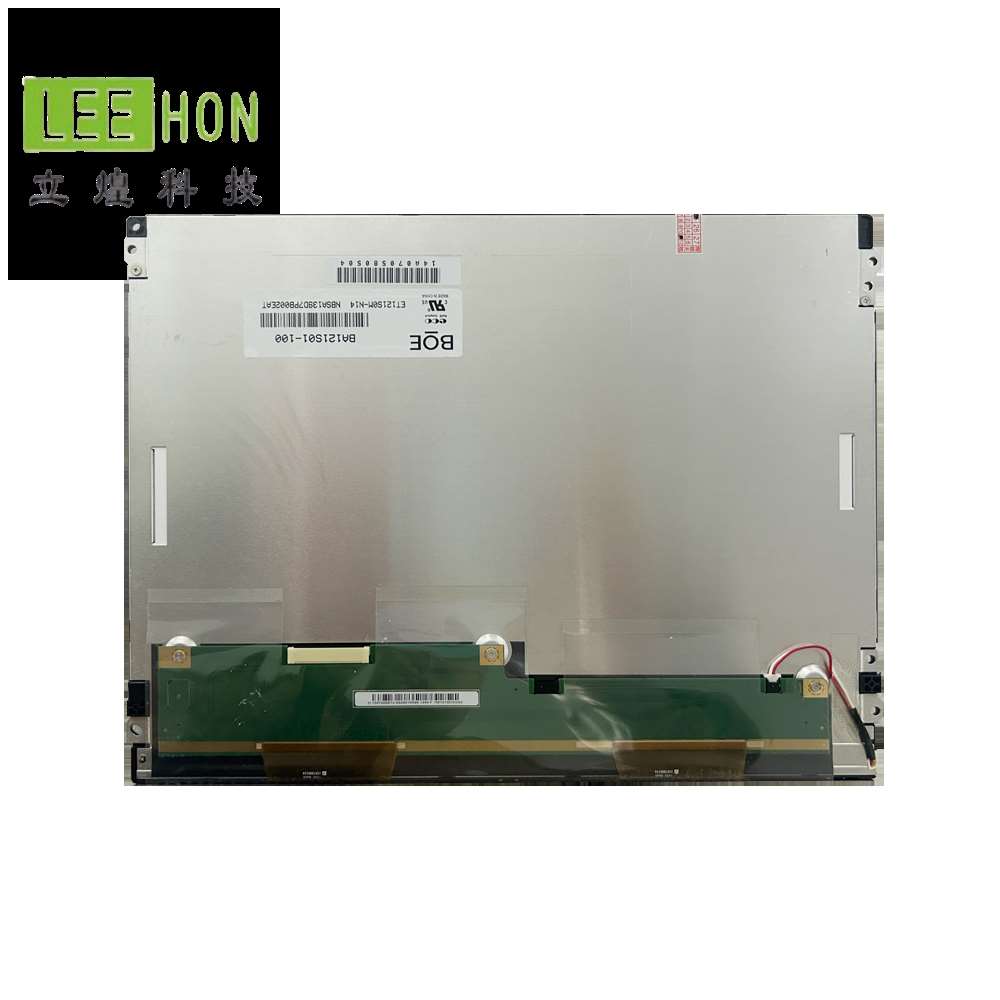

做12.1寸工业液晶屏替代时，最常见的坑，不是“找不到屏”，而是“看起来差不多，装上去却不对”。而BA121S01-200正是很典型的一类型号：很多人一听到“12.1寸”，就下意识往1024×768这个常见规格上靠，但公开资料显示，BA121S01-200实际是12.1英寸、800×600（SVGA）分辨率，不是1024×768（XGA）；它采用20-pin、1chLVDS、3.3V输入，典型亮度约400cd/m²，对比度约800:1，工作温度常见公开信息为-20℃到70℃，存储温度-30℃到80℃。这也意味着，如果你拿“12.1寸1024×768”思路去直接替，第一步就可能已经偏了。

一、BA121S01-200不是1024×768，而是800×600

很多替代文章一上来就写接口、亮度、触摸屏搭配，但这块屏如果不先把分辨率说清楚，后面都是白谈。公开规格页面与PDF资料都显示，BA121S01-200是12.1英寸、800×600、82PPI、有效显示区域约246×184.5mm，属于SVGA级别，而不是XGA。它的别名还常见为ET121S0M-N11/ET121S0M-N14，说明市场流通里你可能看到不同标签，但底层产品家族是一致的。

这件事为什么重要？因为工业液晶屏替代，不是看“尺寸差不多”就行。12.1寸这个尺寸段里，800×600和1024×768都非常常见，外观看起来也很接近，但它们的像素时钟、驱动时序、画面比例、主板输出设定、OSD缩放逻辑，往往完全不是一套。你如果把BA121S01-200当作1024×768去替代，最轻的结果是画面显示异常，严重一点可能连点亮都不稳定。

所以这篇文章先给你一个最实用的结论：

如果原机真的是BA121S01-200，那么你应该优先按“12.1寸800×600LVDS”去找替代，而不是先按“12.1寸1024×768”去找。

很多项目不是输在技术太难，而是输在第一步型号理解错了。

二、BA121S01-200LCD液晶屏公开核心参数

先把基础信息整理成一张更容易看的表：

项目	BA121S01-200公开参数
尺寸	12.1英寸
分辨率	800×600（SVGA）
像素密度	约82PPI
有效显示区域	246×184.5mm
接口	20-pin，1chLVDS（6/8bit）
逻辑电压	3.3V（Typ.）
亮度	400cd/m²（Typ.）
对比度	800:1（Typ.）
显示模式	TN，NormallyWhite，Transmissive
背光	WLED，内置LEDDriver，寿命约30,000小时
工作温度	-20℃~70℃
存储温度	-30℃~80℃

以上参数来自公开规格页与资料页摘要，不同平台展示口径略有简写，但核心信息是一致的。

如果把这些参数翻译成“普通人也能懂”的意思，其实就是下面几句话：

第一，它是传统工业设备里很常见的一块12.1寸中亮度LVDS屏。

第二，它不是高分辨率路线，而是稳定、成熟、兼容型路线。

第三，它更适合工控、人机界面、老设备升级、传统仪器仪表、工业电脑等场景，而不是拿来和现在的高分辨率商显屏去比“细腻度”。

第四，它的替代重点，不在“找同尺寸”，而在“找对分辨率、接口、供电和结构逻辑”。

三、为什么常常落到BA121S01-200这类型号上

这个现象在渠道端特别常见。客户报需求时，经常只会记住三件事：

“12.1寸”“工业屏”“以前这台机器上能用”。

至于它到底是800×600还是1024×768，很多终端客户并不会分得很清楚。原因也很现实：

一是设备运行多年，资料早就不在手上；

二是机器标签只露出部分型号；

三是很多人默认“12.1寸工业屏就应该是1024×768”，因为XGA在这个尺寸段确实很常见。像InnoluxG121X1-L03、MitsubishiAA121XJ01这类12.1寸型号，公开资料都显示其为1024×768、20-pin1chLVDS，因此很容易让人形成“12.1=1024×768”的惯性印象。

但行业里真正麻烦的地方就在这里：

同样是12.1寸、同样可能是20-pinLVDS，分辨率却可能完全不同。

这时候如果你只看尺寸和接口，不看实际屏号和分辨率，替代就很容易踩坑。

换句话说，BA121S01-200这个型号最大的“坑”，不是它本身难替，而是它特别容易被“12.1寸1024×768”的口头需求误伤。

四、尺寸对了，分辨率错了

这是最常见、也最致命的一类错误。

很多人会觉得：“反正都是12.1寸，分辨率高一点不是更好吗？”

实际工程里，答案通常是：未必。

因为工业液晶屏不是电脑显示器，很多设备主板、控制板、驱动程序，都是围绕某一块指定分辨率屏做的。公开资料显示，BA121S01-200对应的是800×600时序环境；而常见12.1寸XGA屏，比如G121X1-L03、AA121XJ01，则是1024×768。这两者的像素时钟、行场总数、DE时序、输出逻辑并不一样。

这意味着什么？

如果原设备输出的是800×600，而你换成1024×768屏，可能会出现：

画面比例不对、字符发虚、显示偏位、部分区域黑边、OSD错位，甚至直接不显示。

反过来，如果主板原本是XGA输出，你却换成BA121S01-200这种SVGA屏，同样也会出问题。

所以替代时第一句话不该问“有没有12.1寸的”，而应该问：

原机输出到底是800×600还是1024×768？

这一步，比后面所有比价都重要。

五、接口都写LVDS，但不代表就能无脑互换

很多采购一看到规格书里写着“LVDS”，就会觉得差不多。其实LVDS只是一个大类，里面还有很多细节不能混。

公开资料显示，BA121S01-200是20-pin、1chLVDS、支持6/8bit输入选择、3.3V逻辑供电。而常见12.1寸XGA屏比如G121X1-L03，也是20-pin1chLVDS。表面看非常像，这也是很多人误以为能通替的原因。

但工程里不能只看这几个关键词。你至少还要继续核对：

•20-pin的脚位定义是否一致

•背光使能与调光逻辑是否一致

•上电时序是否一致

•DE模式是否一致

•主板输出位深是否匹配

•屏端是否内置LEDDriver，还是要外接驱动

尤其BA121S01-200的公开资料明确提到带内置LEDDriver。这点非常关键，因为有些12.1寸屏虽然尺寸、分辨率接近，但背光驱动架构不同。你如果不看这一点，只按“接口都差不多”去换，后面很可能亮屏异常或者背光不起。

所以真正有经验的替代，不会只说“都是LVDS”。

而是会继续问：1ch还是2ch？20pin还是30pin？驱动内置还是外置？

六、机械尺寸、开孔、固定点更重要

工业液晶屏替代还有一个经常被忽略的现实问题：

你买到的屏，不只是要点亮，还得装得进去。

BA121S01-200的公开信息显示，有效显示区域约246×184.5mm，属于典型12.1寸4:3结构。不同供应渠道给到的轮廓尺寸摘要不一定完全展开，但都表明它是传统工业设备常见的12.1寸模组形态。

问题在于：同样是12.1寸，有的外框边更宽，有的固定耳位不同，有的排线朝上，有的排线朝后，有的厚度更厚。尤其老设备改造里，内部空间往往非常紧，哪怕就差几毫米，都可能卡在金属支架、压板、触摸框、灯箱边沿上。

这也是为什么很多老工程师会说：工业屏替代，参数只是纸面过关，结构才是最后一关。

如果只在Excel里比参数，不看实物背贴、接口位、排线方向、外框孔位，最后很可能出现一种非常尴尬的情况：“电气看着能用，结果机壳装不上。”

七、亮度、视角、表面处理，纸面相近，现场观感却可能差很多

公开参数显示，BA121S01-200典型亮度约400nit，对比度约800:1，显示模式是TN、NormallyWhite。这说明它属于比较常见的工业型TN屏思路，不是现在那种一眼看上去就“广视角特别漂亮”的IPS商显风格。

这就带来一个很现实的问题：

有时候客户说“替代”，其实他心里不只是想“点亮”，还隐含着“最好看起来不要比原机差”。

但如果你替进去的是一块参数接近、观感却偏差明显的屏，客户也未必满意。

常见差异包括：

•原屏是偏雾面，新屏偏镜面

•原屏侧视发白较少，新屏TN视角更明显

•原屏400nit够用，新屏实际亮度衰减更明显

•原屏色温偏暖，新屏偏冷白

•原屏字符边缘稳定，新屏缩放后看着发虚

这些问题不一定会导致“不能用”，但会导致“客户觉得不对劲”。

所以替代不是简单的“参数复制”，而是要判断：

替的是功能，还是连体验也想尽量接近？

八、如果客户真要的是“12.1寸1024×768替代”

那BA121S01-200为什么反而更值得先确认？因为它特别适合拿来做“排错入口”。

如果客户口头描述的是：“12.1寸、工业液晶屏、LVDS、老设备用、想替代成1024×768”，最应该做的不是马上推XGA型号，而是先让他确认原屏背贴。因为行业里公开存在两类非常容易混淆的产品路径：

方案A：原屏其实是BA121S01-200这类SVGA屏

这种情况下，正确思路是按800×600替代。

继续往1024×768找，只会把问题越带越偏。

方案B：原屏其实是G121X1-L03、AA121XJ01这类XGA屏

这种情况下，客户说的1024×768才是对的。

你应该按XGA、20-pin、1chLVDS这一类路线继续筛。

换句话说，BA121S01-200最大的价值，不只是它本身，而是它能提醒你：12.1寸需求里，先分清SVGA和XGA。

这一点很基础，但也最容易被忽略。

九、一个实用判断法：

12.1寸替代，先按“四步法”排坑

第一步：先核对完整型号，而不是只听尺寸

最优先要做的，是看原屏背贴。不是“12.1寸”，也不是“BOE屏”，而是完整型号：BA121S01-200还是别的。

第二步：先定分辨率，再谈替代

如果是BA121S01-200，就先按800×600逻辑走。

如果是G121X1-L03/AA121XJ01这类，就按1024×768逻辑走。

这一步错了，后面都不用谈。

第三步：核对接口和供电

至少核对：20-pin吗？1chLVDS吗？3.3V吗？背光驱动内置吗？

这些不核对，报价再快也没意义。

第四步：核对结构和现场需求

包括：外框尺寸、排线方向、安装孔位、是否需要触摸屏叠加、客户对亮度和观感的期望。

纸面上接近，不等于现场就好装。

十、触摸屏怎么配？

“液晶显示屏能替”不代表“触摸屏也能直接套”

你给的SEO关键词里带了“触摸屏”，这个点也必须讲清楚。

很多12.1寸工业设备原本并不是单纯LCD液晶屏，而是LCD+触摸屏的组合。这个时候你替换BA121S01-200，不能只考虑液晶屏本体，还要同步看：

•原触摸是电阻触摸还是电容触摸

•触摸玻璃外形是否与新屏可继续匹配

•排线方向是否冲突

•贴合方式是全贴合、框贴还是独立压合

•更换后是否影响前框、压板、边胶和安装厚度

这也是行业里很常见的误区：

客户说“屏坏了”，实际上坏的可能不只是液晶显示屏，还有前面的触摸层；或者液晶能换，但原触摸外框和新屏边界不匹配，导致装上去外观、压合、透光都出问题。

所以如果项目带触摸屏，建议从一开始就把它当成“显示总成替代”来判断，而不是单独只看LCD面板。

十一、不是“找最便宜的通用屏”，而是找会判断边界的人

说到底，12.1寸工业液晶屏替代最怕的不是型号少，而是信息不完整。

客户往往只给一句话：“帮我找一块12.1寸替代屏。”如果供应方只是立刻丢几个型号过去，短期看起来很快，长期却容易返工。

真正有价值的供应，不是只会说“这块也差不多”，而是会先帮你判断：

•这是SVGA还是XGA

•主板端到底是什么输出

•原机是屏坏了，还是连触摸总成也要一起换

•客户要的是“能亮”，还是“尽量和原机一致”

•是短期维修，还是后续批量备货

这也是为什么在工业液晶屏、LCD液晶屏、液晶显示屏这类项目里，客户越来越看重供应商的判断能力。像杭州立煌科技这类长期做工业显示方案配套的公司，价值往往不只是“有没有货”，更在于能不能把“型号识别—替代判断—接口核对—结构评估—触摸匹配”这一整套逻辑前置掉。对渠道商和设备制造商来说，这种前置判断，很多时候比拿到一个更低的单价还重要。

十二、替代不是找“最像的屏”，而是找“项目风险最低的屏”

很多人做替代，思路是“找一块最接近原机的”。

但真正成熟的思路应该是：找一块让项目整体风险最低的。

这个风险包括：

•点不亮的风险

•画面异常的风险

•背光不匹配的风险

•结构装不进去的风险

•触摸搭配失败的风险

•后续批量供货不稳定的风险

从这个角度看，BA121S01-200这类型号给我们的启发很明确：

替代不是一个“搜型号”的动作，而是一个“排风险”的过程。

越早把“12.1寸800×600还是1024×768”分清楚，越早把接口、背光、结构、触摸这些边界条件梳理清楚，后面整个项目就越省时间。

这才是工业液晶屏替代里最值钱的地方。

BA121S01-200是一块12.1英寸、800×600、20-pin1chLVDS、3.3V、400nit左右的工业LCD液晶屏，不是1024×768。

这件事，是这类替代项目里最核心的一步。只要这一步判断错了，后面即使接口、亮度、尺寸看起来都很像，也依然有很大概率踩坑。

所以，真正稳妥的替代顺序应该是：

先看完整型号→再定分辨率→再核对接口和供电→再看结构和触摸→最后再谈替代型号和价格。

对渠道商来说，这样做能少返工。

对设备制造商来说，这样做能少试错。

对终端客户来说，这样做能少停机。

而这，也正是工业液晶屏替代真正应该追求的价值：

不是表面“差不多”，而是项目真正落得稳。

常见问题

1、BA121S01-200是不是12.1寸1024×768屏？

不是。

公开资料显示，BA121S01-200是12.1英寸、800×600（SVGA），不是1024×768（XGA）。很多人会把12.1寸默认理解成XGA，但这个型号本身并不属于1024×768规格。

2、为什么BA121S01-200替代时最容易踩坑？

因为最容易先把分辨率搞错。

客户常常只记得“12.1寸工业液晶屏”，然后口头默认成1024×768；但BA121S01-200实际是800×600。如果按错分辨率去找替代，后面即使接口相近，也可能显示异常或者无法正常适配。

3、BA121S01-200和12.1寸1024×768屏，能直接通替吗？

不能直接这么判断。

虽然它们可能同样是12.1寸、甚至同样是20-pin1chLVDS，但分辨率不同，意味着时序、像素时钟、主板输出逻辑都可能不同。工业设备里，尺寸一样不代表可以直接替换。

4、采购BA121S01-200时，除了尺寸还要重点确认什么？

至少确认四项：分辨率、接口、供电、结构。

也就是先确认它是不是800×600，再确认是不是20-pin1chLVDS、3.3V输入，然后再看外形尺寸、排线方向、安装孔位，以及是否还要搭配触摸屏一起更换。

5、如果客户只说“12.1寸1024×768替代”，正确处理方式是什么？

先让客户确认原屏完整型号或背贴。

因为他要的可能真是1024×768的XGA屏，也可能其实是BA121S01-200这类800×600屏，只是口头记错了。先确认原型号，再做替代判断，比直接推荐一个“差不多”的型号更稳。像杭州立煌科技这类做工业液晶屏配套的供应方，价值也往往体现在这一步的前置判断上。
