在工业设备里，大家聊触摸屏经常会出现一种“错位感”：手机上习惯了电容触摸屏的顺滑多点、轻触即响应；到了工控机、仪器仪表、医疗设备、车间终端，反而经常看到电阻触摸屏仍在大量使用。原因并不神秘：工业现场更看重“能用、好用、耐用、可控、易维护”，而电阻触摸屏在手套、水雾、油污、强电磁环境、成本控制等方面，依旧有非常稳定的工程优势

一、电阻触摸屏的定义

电阻触摸屏（ResistiveTouchscreen）可以理解为一张“透明电阻网络”。当你用手指、指甲、触控笔或戴手套按下屏幕时，上下两层导电膜在受力点接触导通，控制电路通过测量电压/电阻比例变化，计算出触点坐标。

触摸控制资料对电阻触摸屏的工作机制描述得非常直白：通过在电阻网络上施加电压，并测量触摸点造成的电阻比变化，从而确定触摸位置；常见架构是4线与5线两种。

一句话：电阻触摸屏靠“按压导致导电层接触”来定位，不靠人体电容。

二、结构长什么样

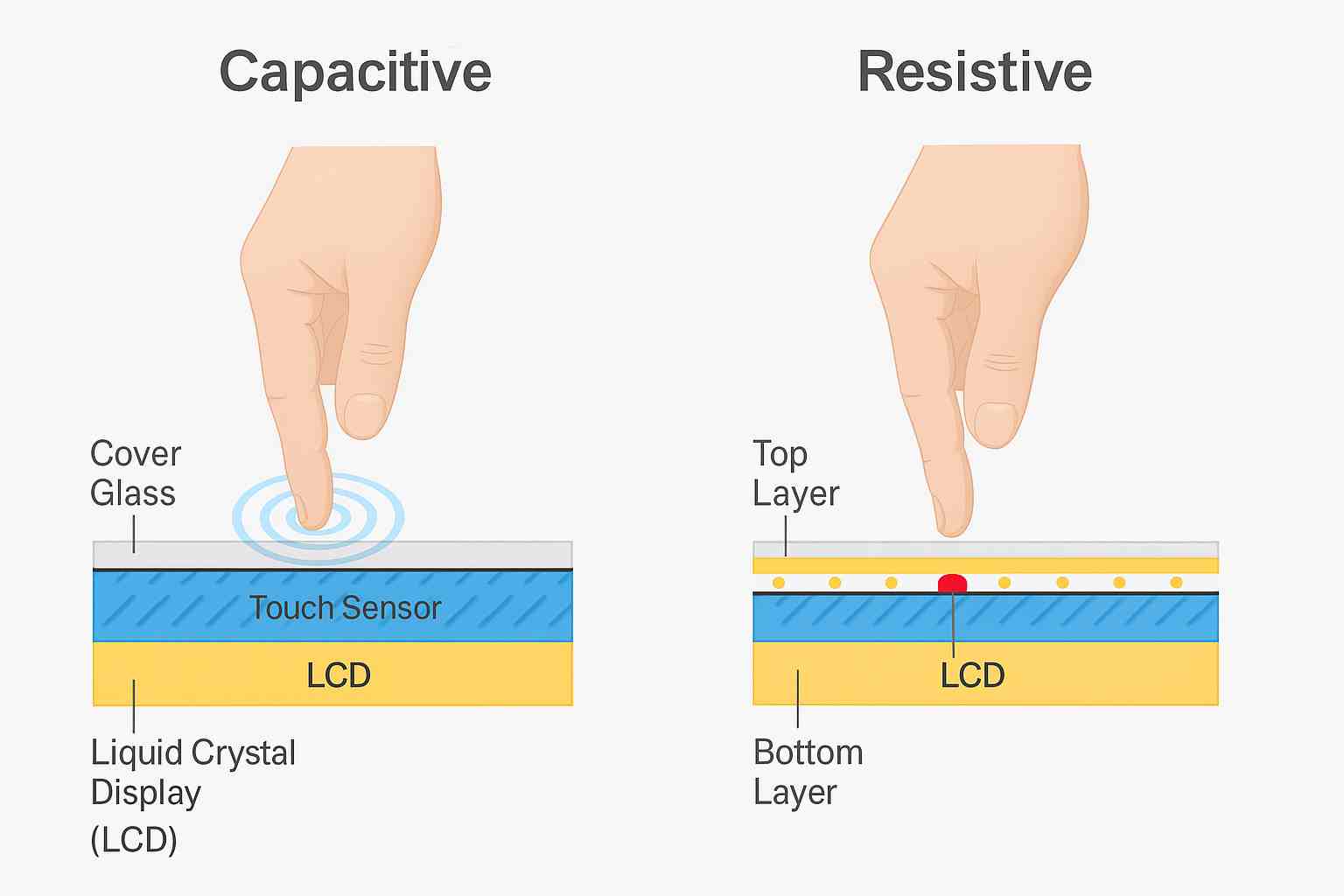

两层透明导电层+间隔点+压下接触典型电阻触摸屏通常由以下部分组成（不同厂家材料略有差异）：

1.上层透明导电膜：常见为柔性的PET薄膜，上面镀透明导电层（例如ITO）。

2.下层透明导电玻璃/薄膜：通常是玻璃基板（也有薄膜基板方案），同样有透明导电层。

3.间隔点（Spacerdots）：微小隔离点用于保持上下层在未按压时不接触，避免误触。

4.引出电极与FPC排线：把X+/X-/Y+/Y-等电极引出到触摸控制器。

5.表面硬化层/防刮层：用于提高耐磨性（但仍会随使用逐步老化）。

你可以把它想象成：两张“透明电阻纸”面对面贴合，中间用小点撑开；按下去时两张纸在某点贴在一起，电路就能知道你按在哪里。

三、工作原理

电压分压测坐标（4线电阻触摸屏最典型）电阻触摸屏最经典的是4线电阻触摸屏（4-wire）。测量某一坐标时，在一个方向上施加电压，触摸使上下层接触形成分压点，然后从另一方向的电极读出电压，计算坐标。

用更直观的方式描述（以测X坐标为例）：

1.让X方向的两端电极分别接到VREF和GND，在X方向形成线性电压梯度。

2.按下时，上下层在触点接触，触点处的电压被“传递”到Y层。

3.读取Y层某电极的电压值，就得到触点在X方向的位置比例。

4.再反过来测Y坐标：给Y方向上电压梯度，从X层读取电压。

这就是“电压分压法定位”：便宜、直观、硬件实现简单（甚至可以用MCU的GPIO+ADC直接测）。2025年的应用笔记也明确说明：4线电阻触摸屏非常常见，可用GPIO与ADC完成控制与坐标读取。

四、4线、5线、8线有什么区别？

很多人只知道“电阻屏”，但在工业项目里，你会看到规格写着4-wire/5-wire/8-wire，这不是噱头，而是寿命、稳定性、校准能力的差异。

1、4线（4-wire）：成本友好，应用最广

优点：结构简单、成本低、控制器选择多

缺点：上层膜参与X/Y测量，长期使用后上层磨损/电阻变化更容易带来漂移，需要校准与补偿

2、5线（5-wire）：更耐用（工业现场常用）

Microchip（微芯）在其电阻触摸技术页面明确给出三种构造的定位：4线最经济、5线最耐用、8线最灵活。

5线方案的工程逻辑通常是：让底层承担主要电压梯度，上层更多作为“探针层”，这样上层磨损对线性影响相对更小，因此更适合高频操作、长期运行的工业液晶屏终端。

3、8线（8-wire）：更“好校准/更灵活”

8线可理解为在4线基础上增加感测线，用于补偿边缘非线性、温漂与老化变化。Microchip同样把8线归为“最灵活”类别。

如果你的设备需要较高精度、或长期运行后仍希望维持较好的线性，8线方案往往更稳（代价是结构与控制器支持会更挑）。

因此：

追求成本：4线

追求寿命与稳定：5线（工业常见）

追求精度/补偿空间：8线

五、电阻触摸屏的“工业优势”到底是什么？

很多概括“可戴手套、抗干扰”，但真正说服工程师和采购的，需要把优势落到“场景”和“代价”。

1、不挑触摸介质：手套、塑料笔、指甲都能用

电阻触摸屏靠压力接触，不依赖人体电容，所以在：

戴劳保手套/防静电手套

用触控笔、塑料笔、笔帽

表面有水雾、油污、粉尘

这些情况下仍能稳定触发，这是很多工业液晶屏终端坚持用电阻触摸屏的关键原因之一。

2、强电磁环境更容易做稳（不是“免疫”，但更好控）

电阻触摸屏的坐标本质是ADC采样电压，工程上通过滤波、采样策略、屏蔽接地、合理走线，往往更容易把误触概率压下去。触摸控制资料围绕电阻架构、采样与读取方法展开，也反映了这种“可工程化控制”的特点。

3、成本链路更可控：模组选择多、控制器成熟

电阻触摸控制器从传统SPI/I²C到直接用MCUADC实现，方案非常成熟。“触摸控制器选择与技巧”的应用资料，说明它属于长期被工业界验证过的稳定路线。

4、更适合“低功耗/低刷新”的传统HMI交互

很多工业HMI是“点一点菜单、调参数、确认/返回”，并不需要高频多点手势，电阻触摸屏的单点定位完全足够。

六、电阻触摸屏的局限

1、通常只支持单点（或多点不可靠）

传统模拟电阻触摸屏大多是单点架构。某些资料也提到在同一区域多点按压往往会被当成一个点或产生误差（更接近“物理电阻网络”的限制）。

如果你的工业设备需要双指缩放、旋转、复杂手势，多数情况下应优先考虑电容触摸屏。

2、透光率与表面质感一般不如电容屏

电阻触摸屏多一层膜与胶层，光学表现往往会受影响：反射更明显、雾度更高、对比度略低。对于户外高亮液晶屏或对显示细腻度要求高的产品，这是必须权衡的点。

3、表面耐磨与寿命：可做“耐用”，但不等于“无限耐刮”

电阻触摸屏表面多为PET膜，耐刮性能与长期磨损不可忽视。工业项目如果存在金属笔、砂尘摩擦，应优先选择更耐磨的表面处理、或改用玻璃盖板方案（但那通常更偏电容路线）。

4、需要校准，且会随温度/老化漂移

电阻触摸屏依赖电阻网络线性与分压测量，上层磨损、温漂、粘接应力变化都会带来坐标漂移，因此很多工控设备在系统里都有“触摸校准”入口。Microchip把8线归为“更灵活”，本质就是给补偿与校准留更大空间。

七、电阻触摸屏与LCD液晶屏/工业液晶屏的组合方式

在实际产品中，“触摸屏”和“显示屏”通常有三种组合层级：

1.分体式：电阻触摸屏贴在LCD液晶屏上方，触摸FPC接触摸控制器，液晶屏接口（如LVDS、RGB、eDP、MIPIDSI等）接主控显示接口。

2.触控显示一体模组：厂家把触摸与LCD液晶屏预组装成液晶模组，对外提供两套接口：液晶屏接口+触摸接口。

3.带前框/防护面板的工业显示组件：更适合设备集成，强调防尘防水与结构强度。

这里最容易踩坑的地方是：

1·以为换的是“液晶屏”，实际触摸FPC与控制器接口不匹配；

2·以为换的是“触摸屏”，结果触摸层厚度/贴合方式变化导致LCD光学效果下降；

3·只盯着“尺寸相同”，忽略了液晶屏接口、触摸接口（I²C/SPI/UART/USB）、供电电压与坐标方向。

八、什么时候优先选电阻触摸屏？

如果设备满足下面任意一条，电阻触摸屏往往是更稳的答案：

1·工业现场必须戴手套操作

2·手上可能有油污、水雾、粉尘，且不希望触控失灵

3·只需要单点点击/拖拽，不需要多点手势

4·需要较强的EMI可控性，且希望方案成熟、成本可控

5·终端使用寿命长、需要可维修可替换（电阻屏供应链普遍成熟）

反过来，如果需要：

1·多点手势、顺滑体验

2·更好的显示通透性与外观质感

3·更强的表面抗刮（玻璃盖板）

那么更应优先考虑电容触摸屏路线。

九、让电阻触摸在工业现场“更稳”

1采、样策略：去抖、滤波、多次采样取中值

电阻触摸采样本质是ADC读数，噪声来自电源纹波、EMI、接触抖动。实践中常用：

触摸按下判定（压力阈值/阻值阈值）

多次采样取中值（median）抑制突发干扰

简单低通滤波（IIR）平滑轨迹

围绕“如何测量4线电阻屏坐标”展开，本质就是把这些工程动作系统化。

2、走线与接地：触摸FPC尽量远离高dv/dt、高di/dt区域

触摸信号是模拟量，和背光升压、马达驱动、继电器、高速差分显示线（液晶屏接口）放在一起跑线，误触概率会显著上升。触摸线束短、地参考稳、远离噪声源，是最便宜也最有效的稳定手段。

3、校准机制：把“校准入口”当成售后工具

工业设备的真实环境千差万别，给用户或维护人员留一个校准入口，很多“客户现场误触/偏移”的问题能快速解决。若你走8线方案，可利用其更强的补偿空间进一步提高长期一致性。

十、常见问题

Q1：电阻触摸屏一定要用手指吗？戴手套能不能用？

电阻触摸屏不依赖人体电容，靠按压让导电层接触定位，所以手指、手套、触控笔都可以用。这也是它在工业触摸屏场景被大量采用的重要原因。

Q2：电阻触摸屏支持多点触控吗？

传统模拟电阻触摸屏多为单点定位结构，多点按压容易产生位置误差或被当成一个点输出；如果你的应用强依赖多点手势，通常建议走电容触摸屏。

Q3：4线、5线、8线怎么选？

可以按“成本—耐用—灵活”来理解：4线更经济，5线更耐用，8线更灵活/更利于校准补偿。Microchip对这三类构造的定位非常明确。

Q4：电阻触摸屏为什么用久了会不准？

因为它依赖电阻网络线性与接触状态：表面磨损、温度变化、材料老化都可能导致电阻分布改变，从而坐标漂移。工程上通常通过校准、滤波和更耐用的结构（如5线/8线）改善长期稳定性。

Q5：电阻触摸屏和液晶屏接口是一回事吗？

不是。触摸屏接口通常是触摸控制器对主控的接口（I²C/SPI/UART/USB等），而液晶屏接口（液晶屏接口）是显示数据传输通道（RGB/TTL、LVDS、eDP、MIPIDSI等）。替换工业液晶屏或液晶模组时，必须分别核对“触摸接口”和“LCD液晶屏接口”，否则就会出现尺寸相同却点不亮、触摸无响应等问题。

电阻触摸屏不是“落后”，而是“更适合某些工业现场”

电阻触摸屏的价值在于：它把触控这件事做成了一个可工程化、可控制、可量产的稳定方案。当你的工业液晶屏终端面对手套、水雾、油污、强电磁干扰、成本约束和长期维护时，它依然是非常合理的选择。
