做设备的人都知道：一块液晶屏点亮并不难，难的是“触摸好用”。很多项目在样机阶段体验不错，上线后却出现触控漂移、误触、湿手不灵、戴手套点不动、冬天反应迟缓、玻璃划花、边缘失灵、强干扰环境下乱跳……这类问题往往不是“触摸屏质量差”这么简单，而是触控技术、盖板玻璃、显示模组、整机结构与电气环境没有匹配好。

立煌围绕液晶屏、LCD液晶屏、工业液晶屏、触摸屏的真实应用场景，从工程落地的角度，把触摸屏常见技术路线讲清楚：电容、电阻、红外、SAW、光学、EMR等各自适合什么场景；同时也会把容易被忽略的系统级因素（盖板玻璃、贴合方式、EMI干扰、温升、边缘密封、维护与寿命）讲透。

一、触摸屏选型先别急着定技术

触摸技术没有绝对的好坏，只有“是否适合”。选型最怕的就是一句话需求：“我要一块触摸屏”。建议你把需求拆成四类信息，它们会直接决定技术路线。

1、谁在用？怎么用？

单手点按还是双手缩放？

主要是轻触还是会用力按压？

需要多点触控还是单点即可？

输入频率高不高（操作台/排队自助终端vs偶尔点一下的公告屏）？

2、用在什么环境？

室内办公室、工厂车间、户外、强阳光、雨水飞溅？

有油污、粉尘、金属屑、静电、强电机/变频器吗？

有低温、凝露、温差大、长期高温吗？

3、手上戴什么？表面会沾什么？

戴手套（棉/皮/劳保）是否必须可用？

湿手、雨滴、汗水、消毒液、油污、粉尘是否常见？

是否需要频繁清洁擦拭？

4、设备形态与结构空间

竖装、倾斜、平放？

屏幕开窗、边框压边、玻璃厚度有没有限制？

需要更高抗冲击（公共场所、防破坏）还是更轻薄（便携设备）？

把这些理清，再去选触摸屏技术，会发现方案非常快；反过来，如果这些没定义，后期再怎么调参都救不回来。

二、触摸屏主流路线有哪些？各自解决什么问题？

在液晶屏与工业液晶屏领域，触摸屏常见技术路线主要有：投射式电容（PCAP）、电阻式（Resistive）、红外（IR）、表面声波（SAW）、光学成像（OpticalImaging），以及在特定行业出现的电磁笔（EMR）等。

它们的差异主要体现在：是否支持多点、是否支持手套/湿手、抗干扰能力、表面强度与维护、成本与尺寸上限。

三、投射式电容触摸：主流，但“不是拿来就能用”

PCAP是什么？

PCAP是目前最常见的触摸屏技术，手机、平板、很多工业HMI都在用。它通过电极阵列感知手指对电场的影响，实现轻触、多点、手势操作。

PCAP的优势

支持多点触控与手势操作，体验接近手机

表面可使用钢化玻璃，耐磨耐刮，易清洁

可做全贴合，画面更通透，对LCD液晶屏的观感提升明显

适配范围广，从小尺寸到较大尺寸都有成熟方案

PCAP的典型挑战

戴手套/湿手/雨水：需要专门的算法与控制器支持

强EMI干扰：工厂变频器、电机、电源噪声可能导致漂移误触

厚盖板玻璃：玻璃越厚，信号越弱；公共场所为了抗冲击会加厚玻璃，必须匹配传感器设计

金属边框与结构压边：压边、金属贴近电极会影响边缘灵敏度和稳定性

什么时候优先选PCAP？

需要多点/手势的交互

对易清洁、耐用、外观质感要求高（医疗、商用终端、信息设备）

现场干扰可控，或你能在整机上做接地、屏蔽与滤波设计

愿意为“可用的湿手/手套体验”付出调参与硬件成本

四、电阻式触摸环境适应强

电阻屏是什么？

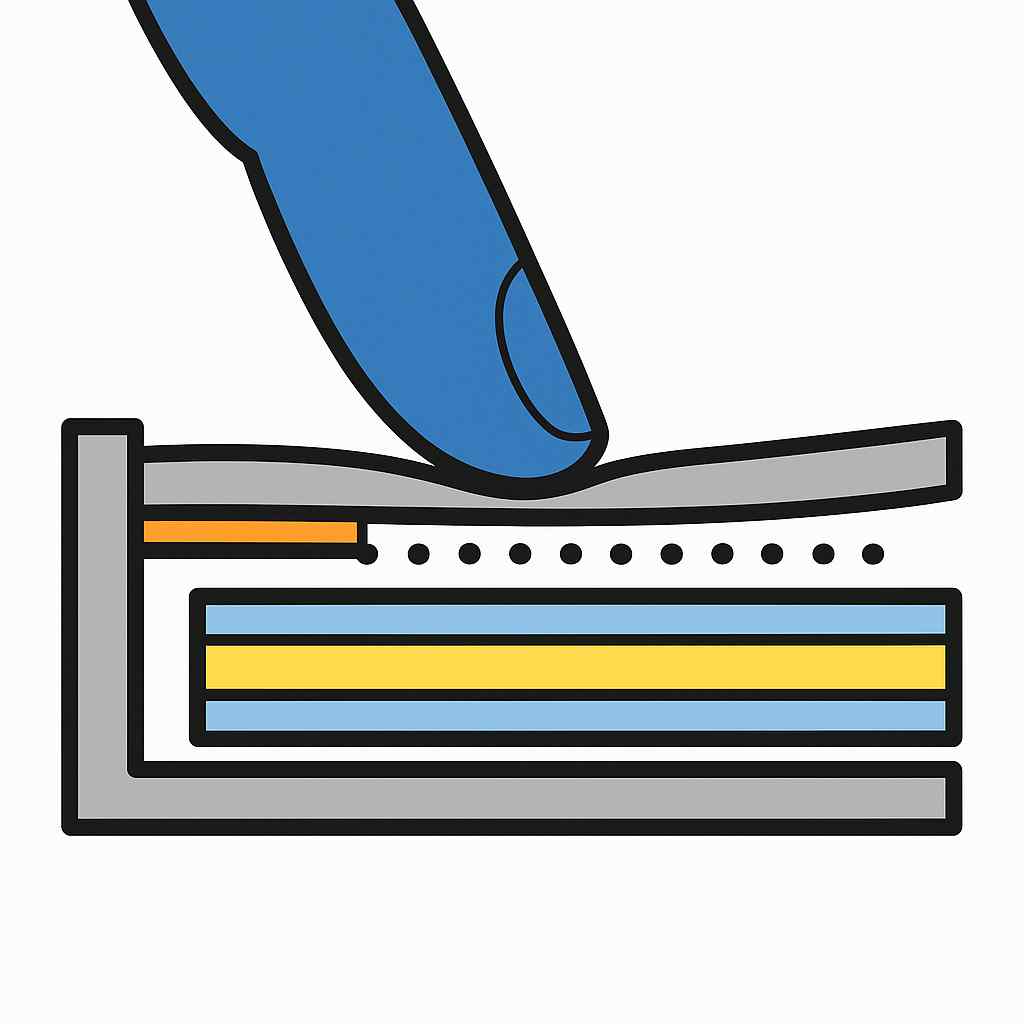

电阻触摸通过两层导电薄膜受压接触来感知坐标，常见有4线/5线方案。它更像“按键”，需要一定压力触发。

电阻屏的优势

对输入介质不挑：手套、笔、塑料、甚至指甲都能操作

抗电磁干扰能力较强，车间环境更稳定

成本与方案成熟，维护简单

对雨水、油污的影响相对更容易控制（取决于结构密封）

电阻屏的短板

触控体验不如PCAP灵敏顺滑，多点能力有限

表面薄膜易磨损、易划伤，长期高频操作会出现老化

透光率不如玻璃方案，可能影响液晶屏显示效果

大尺寸应用受限，且一致性与寿命管理更难

什么时候优先选电阻屏？

戴手套必须稳定可用，且现场干扰强

主要是单点操作、按钮型交互（工业操作台、设备维护面板）

对显示精致度要求不高，更关注“稳、能用、好维护”

五、红外触摸：大尺寸友好但要管理“遮挡与污染”

红外触摸是什么？

红外触摸通过边框发射/接收红外光形成光栅，手指遮挡光线即可定位。它不依赖玻璃导电层，因此可以做到更大尺寸。

红外触摸的优势

大尺寸适配强，成本随尺寸增长相对更友好

触控介质不挑，手套、笔都能用

表面可用普通钢化玻璃，耐磨耐刮

对显示层不敏感，适合多种LCD液晶屏方案

红外触摸的挑战

边框结构占空间，外观可能更厚

粉尘、油污、昆虫、积水等可能遮挡光路导致误触/失灵

需要定期维护清洁，尤其在户外或多尘环境

边缘精度与多点体验取决于方案质量

什么时候选红外触摸？

需要大尺寸触摸屏（会议、教育、展示、公共信息屏）

现场维护可接受、清洁条件较好

更关注“可用面积大、成本可控”，对极致手势体验要求不高

六、表面声波与光学成像：更偏特定应用

SAW

优点是透光率高、显示效果好，触控体验也不错。

但它对水、油污、灰尘比较敏感，且结构与成本因素使其在工业液晶屏领域不如PCAP普及。若环境干净、对显示效果极高、且维护可控，可以考虑。

光学成像触摸

通过摄像头/传感器识别触摸点，适合超大尺寸或特殊结构。

挑战是结构复杂、环境光干扰与维护成本更高，通常用于特定场景，不是主流工业选型。

七、触摸屏选型的“隐藏主角”：盖板玻璃、表面处理与贴合方式

很多触摸问题，根源不在触控技术，而在玻璃与结构。

1、盖板玻璃厚度：抗冲击与灵敏度是一对矛盾

公共场所、户外自助设备往往需要更厚的钢化玻璃提升抗破坏能力，但玻璃越厚，电容信号越弱，边缘更容易迟钝。解决思路不是“强行上厚玻璃”，而是：

传感器电极设计要匹配厚玻璃

控制器与算法要支持高信噪比

结构压边要避开敏感区域

必要时做全贴合减少内部反射与漂移因素

2、表面处理：AG/AR/AF各管一件事

AR：降低镜面反射，强光下更清晰

AG：减少眩光刺眼，触感更细腻，但可能轻微雾化

AF：减少指纹油污，提升清洁效率

触摸屏用于户外液晶屏时，AR/AG常直接影响可读性，而AF决定维护成本。

3、贴合方式：体验提升明显，但要管理返修与耐候

全贴合能减少层间反射、降低灰尘进入、提升显示通透与触控一致性，尤其适合户外与高端终端。

但贴合也会带来返修成本上升、工艺一致性要求更高的问题。选型要看你的量产规模与维护策略。

八、工业现场常翻车的点：EMI干扰与系统接地

做工业液晶屏+触摸屏，最真实的痛点之一就是“触控漂移”。你会发现换了不同品牌的触摸屏，有时都一样漂，原因是整机环境里存在强干扰源。

常见干扰来源包括：

变频器、电机启动、继电器开合

开关电源纹波、地线设计不合理

线束过长、屏蔽不良、接口接触不稳

金属机壳与触控电极距离太近导致寄生电容变化

更稳的做法：

更稳的做法是把触摸当成系统来设计

规划良好的接地与屏蔽路径

触控线束尽量短且规范走线

电源滤波与隔离要到位

金属边框压边位置要避开敏感区域

在样机阶段做“开关机、电机启停、静电”场景测试

所以：触摸稳定不是买出来的，是设计出来的。

九、触摸屏与液晶屏不同设备类型怎么选更不容易错

下面给你几类常见设备的搭配建议，你可以直接对照使用。

1、工厂HMI操作屏/工控面板

重点是稳定、抗干扰、戴手套可用。

多数情况下PCAP可用，但要明确手套/干扰要求并做整机优化

若环境干扰特别强、手套刚需且交互简单，电阻屏依旧是稳妥选项

2、户外自助终端/充电桩/门禁一体机

重点是强光可读、湿手雨水、耐冲击、易维护。

PCAP+合适玻璃表面处理（AR/AF）是常见路线

必须提前评估：雨滴误触、湿手算法、玻璃厚度与结构压边

建议考虑贴合与防结露设计，降低长期返修风险

3、医疗/实验室设备

重点是可清洁、抗化学擦拭、手套操作、精准。

PCAP适配性强，但要选支持手套与化学耐受表面处理的方案

若频繁消毒擦拭，要关注表面涂层与边缘密封的耐久性

4、大尺寸展示/会议/教学屏

重点是大尺寸、成本可控、维护可接受。

红外触摸在大尺寸更常见

PCAP也可做，但成本与结构要求更高

环境粉尘、油污与维护频率决定红外方案是否合适

十、选型流程建议

为了让你在项目推进中更少走弯路，建议按以下流程走：

1、把需求落成“使用清单”

包括：是否手套、是否湿手、是否户外、是否强EMI、多点需求、玻璃强度与厚度要求、维护频率。

2、先定触控技术路线，再定供应链组合

先决定PCAP/电阻/红外等路线，再去选具体控制器、玻璃工艺、贴合方式与线束方案。

3、样机阶段必须做三类测试

环境测试：强光、湿手/雨滴、油污/粉尘

干扰测试：电机启停、静电、强电附近

可靠性测试：长时间点按、擦拭清洁、边缘压边与螺丝锁附后的灵敏度变化

4、量产阶段固化“验收标准”

包括：触控线性、边缘灵敏度、误触概率、湿手可用性、手套类型范围、以及现场干扰条件下的稳定性。

十一、触摸屏选型的4个高频问答

Q1：电容触摸一定比电阻触摸更好吗？

不一定。PCAP体验更好、外观更现代，但在强干扰、手套刚需、交互简单的工业场景，电阻屏反而更稳。关键是场景优先级：体验优先还是稳定优先。

Q2：为什么同一款触摸屏在不同设备上表现不一样？

触控是系统工程。接地、屏蔽、线束、金属结构、供电噪声都会影响信号。很多所谓“触摸屏不行”，本质是整机电气与结构没有做触控友好设计。

Q3：户外触摸屏怎么避免雨滴误触？

需要控制器与算法支持“水抑制”，同时结构上要避免积水、边框导水、表面处理要合理。只靠更换触控玻璃往往解决不了。

Q4：全贴合是不是一定更好？

体验和可读性确实更好，但返修成本更高，对工艺一致性要求更严。量产与维护策略决定你是否适合全贴合，不是所有项目都必须做。

选对触控技术，本质是在为“设备交互的稳定体验”做投资，触摸屏选型最怕只看一个参数：有人只看“多点”，有人只看“能戴手套”，有人只看“价格”。真正靠谱的选型，是把液晶屏、LCD液晶屏、工业液晶屏、触摸屏当成一个系统：触控技术决定交互方式，盖板玻璃决定耐用与可维护，贴合方式决定可读性与一致性，整机电气与结构决定长期稳定。
