10.1寸LCD工业液晶屏的分辨率并不只有一种，常见规格包括1024×600、1280×800、1920×1200，也有800×1280竖屏、1920×1080以及2560×1600等高分辨率方案。尺寸相同并不代表可以直接互换，真正决定兼容性的还是接口、供电、时序、结构尺寸和主板输出能力。

在工业设备中， 1280×800是目前比较常见的一档 。例如天马P1010WXF1MA01就是10.1英寸、1280×800、LVDS接口的工业屏，亮度达到1000nit，工作温度为-30～80℃。

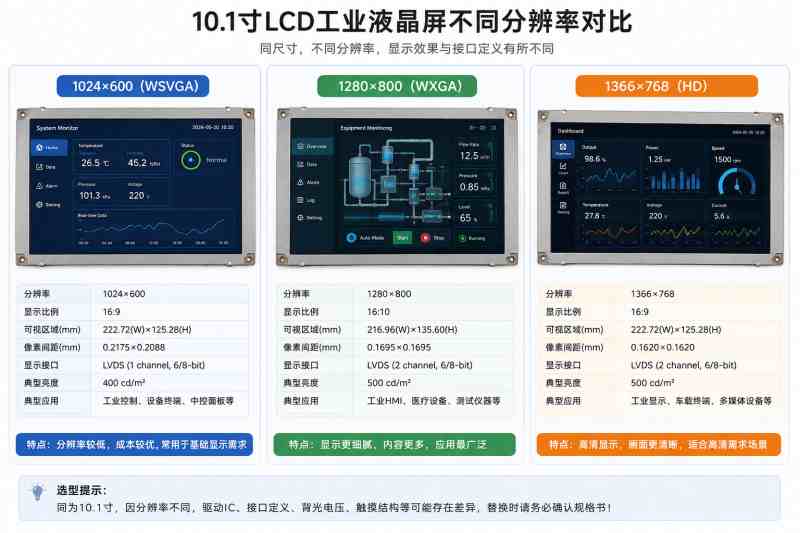

10.1寸工业屏常见分辨率有哪些？

1024×600

1024×600属于较早期、成本较低的10.1寸宽屏方案，在老款工控机、人机界面、车载设备和嵌入式终端中比较常见。

这一类屏幕很多采用LVDS接口。例如龙腾M101NWT2 R1就是10.1英寸、1024×600、40针LVDS方案。

如果旧设备原来就是1024×600，通常不建议为了提高分辨率随意升级，因为原主板可能只支持这一档输出。

1280×800

1280×800采用16:10比例，目前在10.1寸工业屏中比较常见，兼顾显示面积和文字清晰度。

工业HMI、医疗终端、检测设备、工程机械和户外控制器经常采用这一规格。不同厂商可提供400、500、1000nit甚至更高亮度，并有宽温版本。天马P1010WXF1MA01和P1010WXF1MB10都采用1280×800和LVDS接口，但前者为1000nit、-30～80℃，后者为500nit、-20～70℃。

这也说明，即使分辨率相同，产品定位仍可能明显不同。

1920×1200

对医疗影像、精密仪器、便携工作站以及需要显示更多数据的设备，可以使用1920×1200。

这一规格同样是16:10比例，但像素密度明显高于1280×800。部分产品已经改用eDP接口，例如10.1寸TX101WUFMAA01.1采用1920×1200、eDP接口和1000nit高亮方案。

因此，将1280×800 LVDS屏直接升级到1920×1200 eDP屏，通常不是换一块面板就能完成，还需要重新评估主板。

800×1280竖屏

部分手持终端、医疗设备、充电设备或竖向HMI会采用800×1280。此类屏幕经常使用MIPI，也存在LVDS版本。公开产品中就有10.1寸800×1280的MIPI和LVDS方案。

如果设备原本横屏安装，即使软件能够旋转画面，也要重新检查有效显示区、FPC方向和固定结构。

更高分辨率

10.1寸还存在1920×1080、2560×1600等产品。例如部分工业高亮模组采用1920×1080双路LVDS，而2560×1600产品则更多使用eDP。

不过分辨率越高，对主板GPU、接口带宽、功耗和软件缩放的要求也越高，并不是所有工业设备都有升级价值。

10.1寸液晶屏分辨率完整版本

10.1寸分辨率列表
序号	分辨率
1	640×480
2	720×1280
3	800×480
4	800×1280
5	1024×576
6	1024×600
7	1024×768
8	1200×1920
9	1280×422
10	1280×720
11	1280×800
12	1366×768
13	1540×720
14	1600×2560
15	1920×1080
16	1920×1200
17	2560×1440
18	2560×1600
19	3840×2160
20	4920×2880
21	7680×4320

同样是10.1寸，可以直接通用吗？

大多数情况下不能。

比如两块屏都是10.1寸1280×800，其中一块可能采用20针LVDS，另一块采用40针MIPI；即使都采用LVDS，也可能存在6bit/8bit、单通道/双通道、VESA/JEIDA映射以及3.3V、5V供电差异。

替换时至少需要核对：

1. 分辨率和刷新率；
2. LVDS、eDP、MIPI或RGB接口；
3. 连接器针数和逐针定义；
4. 单通道还是双通道；
5. 逻辑供电电压；
6. 背光是否内置驱动；
7. 外形尺寸、厚度和固定孔；
8. 有效显示区域；
9. 工作温度和亮度。

其中任何一个条件不一致，都可能需要换屏线、改屏参、增加转接板，甚至更换主板。

分辨率不同能不能强行替换？

理论上，如果主板支持新分辨率和目标屏接口，可以升级。但旧工业设备往往使用固定屏参，主板BIOS或MCU程序只针对原屏设置。

比如原来是1024×600，直接换1280×800后，即使接口也是LVDS，也可能出现黑屏、画面偏移或无法全屏。

因此，旧设备维修优先寻找 原分辨率、原接口、原结构接近的屏 ；新项目则可以根据显示内容重新选择分辨率。

10.1寸工业屏怎么选比较合适？

如果主要显示按钮、参数和简单HMI界面，1024×600通常已经够用；需要更细腻界面和多窗口信息，可以优先选择1280×800；医疗、图像检测或高信息密度设备，则可以考虑1920×1200甚至更高分辨率。

但工业项目不应只追求像素数量。比如天马P-Series工业产品本身也会把亮度、温度范围、寿命和应用等级作为重要设计指标，而不是只比较分辨率。

10.1寸LCD工业液晶屏常见分辨率主要有1024×600、1280×800和1920×1200，同时还有800×1280、1920×1080和2560×1600等产品。

其中1280×800目前应用范围较广，但“同为10.1寸”并不意味着能够直接通用。实际替换时，应先确认分辨率，再依次核对接口、针脚、供电、背光和机械结构。对于老设备维修，尽量保持原屏参数不变；只有主板和结构都支持时，才适合进行分辨率升级。
