在工业设备、人机界面、仪器仪表以及自动化控制项目中，经常会遇到“LCD液晶屏”和“串口液晶屏”两个名称。很多刚接触显示方案的用户容易把它们理解成两种完全不同的显示技术，实际上并不准确。

简单来说， LCD液晶屏强调的是显示器件本身，而串口液晶屏通常是在LCD显示屏基础上增加控制板、处理器和通信接口之后形成的显示模组。

因此，两者最大的差异不只是屏幕，而是 驱动方式、数据通信方式、开发难度以及系统集成方式不同 。

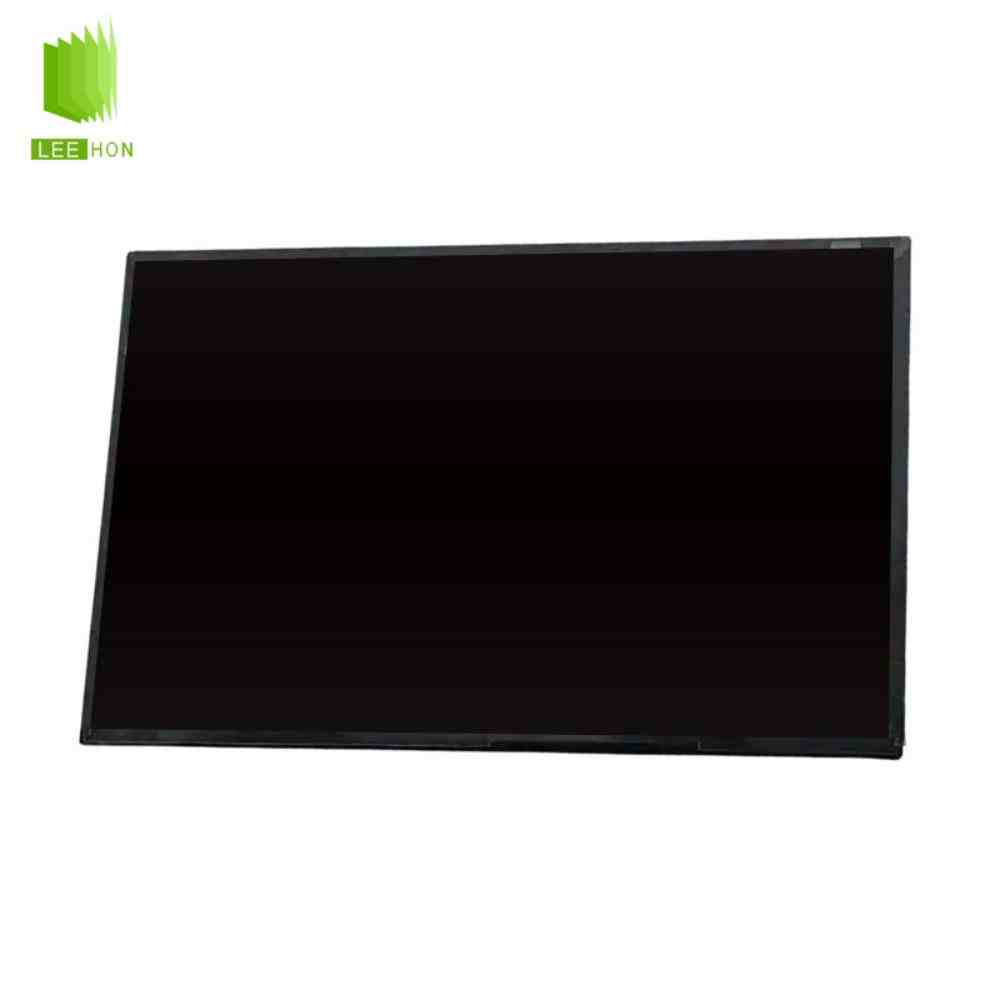

一、什么是LCD液晶屏？

LCD是Liquid Crystal Display的缩写，也就是液晶显示器。

工业设备中常见的LCD液晶屏，本身主要负责图像显示，常见接口包括：

 • LVDS
 • eDP
 • RGB
 • MIPI
 • TTL等

例如一块采用LVDS接口的工业液晶屏，需要设备主板或者专用驱动板向液晶屏输出完整的视频信号，同时还要解决液晶屏供电、背光驱动、分辨率和时序匹配等问题。

也就是说， 普通LCD液晶屏通常不能脱离主控系统单独完成界面处理。

如果设备主板没有对应的液晶接口，还需要增加LCD驱动板进行转换。

这种方式的优势是显示方案灵活，能够根据项目需求选择不同品牌、尺寸、亮度、分辨率和工作温度的工业液晶屏，在工控机、医疗设备、检测仪器、数控设备以及工业一体机中都比较常见。

二、什么是串口液晶屏？

所谓“串口液晶屏”，更准确地说通常是一套 LCD屏幕+控制板+处理器+通信接口 组成的智能显示模组。

它内部已经完成了大部分显示驱动工作，设备主控不需要持续输出完整的视频图像，而是通过串口向显示模组发送指令或者数据。

例如主控只需要发送温度、转速、设备状态或者按钮状态等数据，串口屏内部的控制系统就可以按照预先设计好的界面显示出来。

常见通信形式可能包括：

 • UART/TTL串口
 • RS232
 • RS485

但需要注意，市场上不同厂商对于“串口屏”的定义并不完全一致，因此不能看到“串口液晶屏”几个字就默认接口一定是RS232。

采购时还是要查看产品协议和接口定义。

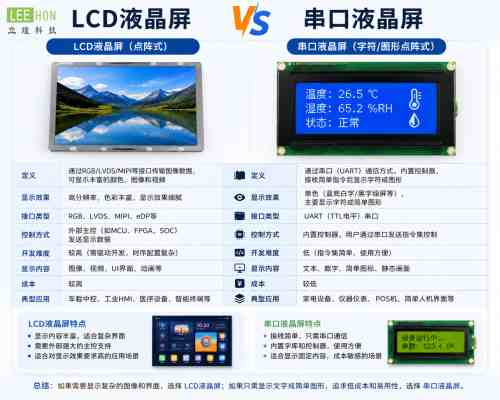

三、LCD液晶屏和串口液晶屏主要有什么区别？

两种方案可以从以下几个方面理解。

对比项目	普通LCD液晶屏	串口液晶屏
产品组成	以LCD显示模组为主	LCD+控制板+处理器
常见连接方式	LVDS、eDP、RGB、MIPI等	UART、RS232、RS485等
数据传输	传输图像/视频显示信号	主要传输指令和数据
界面处理	通常由设备主机完成	很多界面由屏端处理
开发难度	对硬件和驱动要求较高	相对容易上手
显示自由度	较高	受串口屏平台限制
主控性能要求	相对较高	通常可以降低主控显示负担
替换灵活性	可以根据参数重新匹配LCD	通常还涉及通信协议和程序

从这个表格可以看出，两者并不存在绝对的“谁更高级”，主要区别在于整个系统如何分工。

四、为什么串口屏开发起来通常更简单？

普通LCD液晶屏要正常工作，设备端往往需要处理分辨率、刷新率、视频时序、驱动程序以及图形界面等内容。

而串口屏已经把显示控制的一部分功能集成到了屏幕端。

例如设备只需要显示：

“当前温度：35℃”

普通LCD方案可能需要主控生成完整的显示画面，再通过LVDS、RGB或者其他接口传给液晶屏。

串口屏方案则可能只需要主控通过串口发送一个温度变量，屏幕内部程序就负责更新对应区域。

对于控制器性能有限、显示页面相对固定的仪器仪表、小型自动化设备来说，这种方式能够明显减少显示部分的开发工作。

五、是不是串口液晶屏一定比普通LCD屏好？

并不是。

如果设备只需要几个按钮、数字、状态图标和简单曲线，串口屏确实具有开发方便的优势。

但如果设备需要显示高清视频、大量动态画面、复杂3D图形、医疗影像或者PC操作系统界面，那么传统LCD加主控显示方案往往更加合适。

因为串口的通信带宽有限，它更适合传递**“显示什么”**的指令，而不是持续传输大量完整图像数据。

因此：

简单HMI界面、数据监控、设备控制，可以重点考虑串口屏；复杂图形、高清视频和高自由度显示，则更适合使用普通LCD液晶屏配合主板或驱动方案。

六、设备维修时，两种屏幕能不能直接互换？

通常不能直接互换。

这是实际维修和替代选型中很容易出现的误区。

例如原设备采用23.8英寸LVDS工业液晶屏，即使找到一块同尺寸、同分辨率的串口液晶屏，也不能直接连接原设备主板使用。

原因是两者传输的数据完全不同。

LVDS接口接收的是显示信号，而串口屏通常接收的是通信指令。

反过来也是一样。

如果原设备使用串口屏，更换时除了确认尺寸、分辨率和安装结构之外，还需要确认：

通信接口、波特率、通信协议、指令格式以及原设备程序是否兼容。

所以串口屏替换有时候反而比普通LCD替换涉及的软件因素更多。

七、工业设备应该怎么选择？

如果项目正在前期设计，可以先从设备主控能力和显示需求判断。

如果设备已经有成熟的工控主板、ARM平台或者PC系统，并且主板本身具有LVDS、eDP、HDMI等显示输出，那么选择传统工业LCD液晶屏通常更加灵活。

如果使用的是单片机、PLC或者性能相对有限的控制器，设备主要显示参数、菜单、按钮、报警信息和简单曲线，那么串口液晶屏能够降低开发复杂度。

对于批量工业项目，还应该进一步考虑工作温度、亮度、触摸方式、长期供货、通信协议开放程度以及后续维护成本。

尤其是设备生命周期较长时，不能只考虑当前“能不能点亮”，还要考虑几年之后屏幕停产后是否方便替代。



LCD液晶屏和串口液晶屏最大的区别，不在于两块屏幕的液晶显示原理，而在于 整个显示系统的控制方式不同 。

普通LCD液晶屏更像一个显示终端，需要主板向它提供完整的图像信号；串口液晶屏则在LCD基础上集成了控制系统，设备主控主要通过通信协议发送数据和命令。

因此在选型时，可以简单记住：

需要复杂画面和更高显示自由度，优先考虑普通LCD液晶屏；需要快速开发简单人机界面、降低主控显示开发工作量，可以考虑串口液晶屏。

真正进行替换或者新项目选型时，还需要继续确认接口、通信协议、供电、分辨率、结构尺寸和软件兼容性，而不能只比较屏幕大小。
