在 15.0 寸 XGA（1024×768）这个“工控经典尺寸”里， M150GNN2 系列属于典型的“工程型面板”：分辨率不追新，但胜在生态成熟、适配经验多、可用于长期供货的设备平台（工控机、HMI、仪器仪表、终端显示等）。

然而，越是“经典型号”，越容易出现两类现场问题：

一类是 把面板当成“可随便替换的标准件” ，结果在接口/时序/线缆/电源时序上翻车；

另一类是 只看亮度、尺寸、分辨率 ，忽略“可量产一致性”的关键约束（背光寿命、温区边界、抗眩光表面、供电上电顺序、rush current、接口位宽等）。

一、M150GNN2系列是什么“屏”

M150GNN2 R3 属于 15.0"、1024×768（XVGA/XGA） 的 TFT-LCD 模组，采用 LVDS 接口 ，逻辑电压 3.3V ，典型亮度 420 cd/m² ，对比度典型 800:1 ，响应 16ms ，并带有 抗眩光+3H 硬化表面 等特性。

如果是渠道或设备厂，用更“落地”的方式理解：

分辨率：1024×768 —— 工控/HMI 上位机很多 UI 仍对 XGA 友好；

接口：LVDS —— 适配存量工控主板/驱动板成本更可控；

亮度：420nit（typ） —— 室内工业设备/车间环境基本够用；

表面：Anti-glare + 3H —— 更偏向“工程耐用，而非消费级通透”；

供电：3.3V 逻辑 —— 对电源设计、时序与线束质量更敏感（越经典越容易被忽视）。

二、核心参数速查

不同渠道页面对同系列版本的展示字段不完全一致。为了避免“凭空编参数”，下面只摘取公开页面/规格书里明确给出的字段，并把它们组织成工程视角的“必看表”。

1、M150GNN2 R1

尺寸：15.0"

分辨率：1024×768

亮度：420 cd/m²（typ）

对比度：800:1（typ）

视角：80/80/80/80（typ, CR≥10）

显示模式：TN / Normally White / Transmissive

背光：WLED，标注 50k Hours，且“with LED driver”

外形尺寸：326.5 × 253.5 × 12.5 mm

表面：Matte，Hard coating (3H)

接口：LVDS 20 pins（1 ch 8-bit）

供电：3.3V（typ）

温度：-20~70℃ 工作，-30~80℃ 存储

状态：In Production（量产中）

工程解读：“LVDS 20pin、单通道 8-bit、60Hz”**这几个词，比“15寸 XGA”更决定你能不能一次点亮，尤其是你在做替换、改板、改线束时。

2、M150GNN2 R3

规格书（R3）给出的摘要项包含：

15.0"、1024×768

亮度 420 cd/m²（typ）

对比度 800（typ）

响应 16ms（typ）

输入电压 3.3V（typ）

功耗：8.8W（@Black）

外形尺寸：326.50 × 253.50 × 12.00（typ）mm

电气接口：LVDS

表面：Anti-glare & hard-coating 3H

并在“Features”中明确写出：Supported XVGA、LVDS Interface、RoHS compatible

R3 规格书把功耗（8.8W@Black）也列出来，这对你做背光/电源余量、散热路径设计很有价值：很多黑屏/闪烁并不是信号问题，而是“背光驱动或 3.3V rail 在热态/浪涌时不稳”。

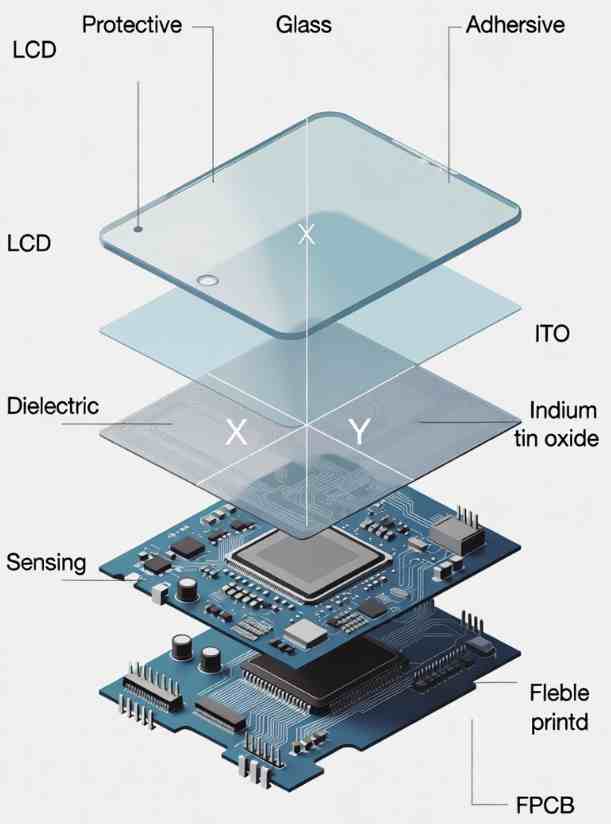

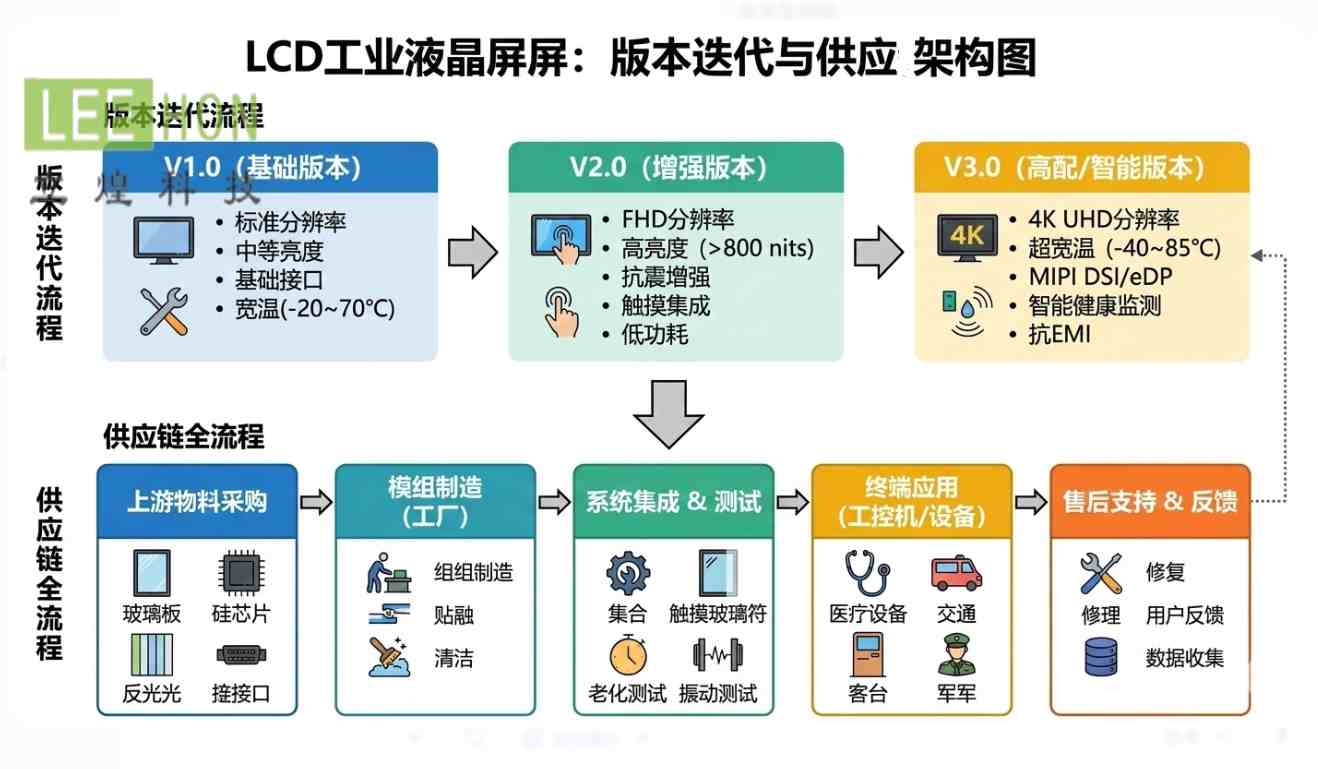

三、R1 / R2 / R3 到底差在哪

很多人看到 R1/R2/R3，会下意识当作“代际升级”。在工业屏上，更正确的理解是： 同一基础平台下的版本迭代/供应链派生 ，差异可能落在以下几类点上（你必须逐条核对，而不是猜）：

1、 机构与厚度公差

R1 页面给出厚度 12.5mm，而 R3 规格书摘要厚度 12.0mm（typ）。这 0.5mm 在某些前框压条/背部加强筋设计里可能就决定“应力是否集中”。

2、 背光/驱动方案与浪涌电流（rush current）

R1 页面强调“with LED driver”，而 R3 规格书不仅提到了 LED Driver，还在电气章节附近出现“rush current reference measurement circuit”的说明，并给出上电时序参数（如 Signal Valid to Backlight On 等）。这意味着：同系列不同版本在“背光驱动策略/浪涌控制”上可能存在差异，你的电源设计要留余量、并按推荐时序走。

3、 工作温区与边界条件

不同来源页面对温区可能给出不同范围（这在工业屏里很常见：来源不同、测试条件不同、或版本不同）。你在做替换时要以“项目真实工况”反推，不能只拿一个网页参数就拍板。R1 页面给出 -20~70℃；R3 规格书的绝对最大额定中，TOP 给到 -10~65℃（并对高温侧/低温侧的显示劣化风险做了说明）。这对“设备是否户外/冷库/高温柜”非常关键。

R1/R2/R3 是否能互换，不取决于名称相似，而取决于：接口位宽/针脚定义、时序窗口、背光供电与调光方式、机构尺寸、公差与温区边界。

四、点亮、不卡、不卡批次、可持续供货

1、到底是“单 LVDS 8-bit”还是别的？

R1 页面明确给出： LVDS 20 pins (1 ch 8-bit) 。

这句话的含义很“硬核”：

20 pins：线束/连接器型号、插座方向、锁扣形式都要匹配；

1 ch：很多驱动板默认支持双通道（Dual channel）LVDS，如果你把双通道当单通道接，可能出现“能亮但花屏/偏色/抖动”；

8-bit：如果驱动端只输出 6-bit（或 FRC 方式不同），颜色层次可能异常，甚至某些画面会出现色阶断层。

建议的检查顺序（替换/新设计都适用）：

A. 确认主控/驱动板输出规格（单/双通道、6/8bit、JEIDA/VESA 映射支持）；

B. 确认线束实际 pin-to-pin 是否对应（不要只看“同 20pin”）；

C. 确认面板端时序（分辨率、刷新、像素时钟范围）是否落在主控输出窗口内；

D. 再谈亮度、触控、结构件。

2、“能点亮”不等于“长期不闪”：

R3 规格书中给出：输入电压 3.3V（typ），功耗 8.8W（@Black），并列出上电/背光开启相关的时序参数（如 Signal Valid to Backlight On 等）。

这在工程上意味着什么？

3.3V rail 的瞬态能力要够：尤其是你用 DC/DC 从 12V 或 24V 拉 3.3V，瞬态响应慢会导致“开机偶发不亮/亮一下就灭/热机闪”；

背光使能不要抢跑：很多项目为了“快亮”，把背光 enable 拉得过早，结果 LVDS 信号尚未稳定，显示会闪、甚至出现残影；

线束压降要算：20pin 小间距连接器+长线束，3.3V 的压降和噪声占比会非常高——你以为是信号问题，其实是供电纹波导致的 TCON 不稳。

一个实用经验：

如果现场遇到“换新屏更容易闪、旧屏反而稳定”，很多时候是新屏版本背光/驱动对上电窗口更敏感，而不是“新屏质量差”。这时去追“LVDS 通道映射”往往会走弯路，应该先抓电源波形（3.3V、背光电源、enable 时序）。

3、花屏/条纹/偶发雪花：

优先排“链路完整性”，再谈“映射”，M150GNN2 系列属于成熟 LVDS 屏，理论上“只要映射正确就能稳”。但现场花屏更常见的三大诱因是：

LVDS 差分对阻抗不连续：线束不规范、转接板过多、走线不成对；

地参考不干净：大功率背光、马达、继电器动作把地弹起来；

连接器接触不良：20pin 小间距最怕“插合不到位/卡扣虚位/排线压痕”。

只有确认：

供电纹波在可控范围，

LVDS 差分对没有明显的反射/串扰，

连接器和线束可靠，

再去讨论 JEIDA/VESA、bit mapping、通道极性，才是“省时间”的路径。

4、量产一致性：

别忽略“表面处理、寿命口径、温区边界”，R1 页面给出的表面处理为 Matte + 3H，背光寿命标注 50k hours，并给出温区范围。

R3 规格书也强调 Anti-glare & hard-coating 3H，并对高温/低温下显示劣化风险做了注释说明。

对设备厂来说，这些指标决定的是：

前盖板是否需要做二次 AR/AG（叠加后清晰度会怎样）；

长时间运行后亮度衰减是否影响验收；

你的售后故障是否集中在“特定区域/特定季节/特定批次”。

一个“反直觉但更稳”的选型观：

在工业设备里，很多时候“把亮度拉满”并不会让客户更满意，反而会加快衰减、带来热与电磁噪声；更稳的策略是：把显示可读性建立在“抗眩光+合适亮度+稳定供电+规范线束”上，而不是只堆亮度。

五、询价资料清单

1：确定“同一类屏”（不满足就别谈替代）

尺寸：15.0"

分辨率：1024×768

接口：LVDS

位宽/通道：单通道 8-bit（如果你用的就是这个配置）

2：决定“能不能直接装”（结构/供电）

外形尺寸与厚度（含螺丝孔位、连接器位置、背部凸起）

供电：3.3V（typ），电源余量与线束长度

背光：是否内置 driver、调光方式、最大功耗（R3 摘要有 8.8W@Black 参考）

3：决定“能不能长期稳定量产”（可靠性/工况）

工作温区（以真实工况为准）

表面处理（AG/3H 是否满足防眩/耐磨需求）

寿命口径（50k hours 的测试条件/衰减标准）

六、为什么常被用于工控/HMI/仪器仪表

从公开信息里，“产品应用”常被归到工业电脑等领域，结合它的规格组合，可以把它理解为以下“典型适配”：

工控机/嵌入式箱体：XGA 适配老 UI，LVDS 易接，亮度与防眩更偏工程现场

仪器仪表/检测设备：固定分辨率、固定刷新，强调稳定与一致性

终端显示/生产线设备：长时间开机、灰尘/强光环境，防眩表面更友好

常见问题

Q1：M150GNN2 系列是多大尺寸、什么分辨率？

A：典型为 15.0 寸，1024×768（XVGA/XGA），属于工控常用分辨率组合。

Q2：它是 LVDS 单通道还是双通道？针脚多少？

A：公开页面对 M150GNN2 R1 标注为 LVDS 20 pins（1 ch 8-bit） ，做替换时要以此为核心约束去核对主控输出与线束。

Q3：同是 M150GNN2，R1/R3 能直接互换吗？

A：不要只按“型号相似”判断。至少要核对：接口位宽/映射、机构尺寸（含厚度）、背光驱动与上电时序、温区边界。公开信息显示 R1 与 R3 在厚度标注上就存在差异（12.5 vs 12.0 typ），温区口径也可能不同来源不一致。

Q4：现场出现花屏/雪花，应该先查映射还是先查线束/电源？

A：优先排查链路完整性：3.3V 供电纹波与压降、连接器插合可靠性、LVDS 差分对走线/线束阻抗与接地。R3 规格书还给出上电/背光时序相关参数，很多“偶发花屏”其实是时序与电源瞬态导致。

Q5：这类 420nit 的 15 寸工控屏，亮度是不是越高越好？

A：不一定。工业设备更看“可读性+稳定性”：抗眩光表面（AG/3H）、合适亮度余量、供电与背光驱动稳定、线束规范，往往比一味追高亮更能降低售后。公开信息显示该系列强调 Anti-glare/Matte 与 3H 表面处理。

Q6：询价或找替代型号时，最少要准备哪些信息？

A：至少三组：尺寸+分辨率；接口类型与通道/位宽（如 LVDS 20pin 单通道 8-bit）；供电（3.3V）与机构尺寸/连接器位置。缺任何一组，都可能出现“能亮但不稳”或“装不上”。
