在7寸这个尺寸段，很多人会以为接口选择很简单：主板有什么就配什么。可一到量产或停产替代，问题就集中爆发：同为LVDS也能花屏、eDP线一长就不稳定、MIPIDSI明明能亮却偶发掉帧或触控/显示协同出问题。

根因通常不是“屏不好”，而是大家把“接口”理解成一个名词，而不是一条从主控到屏端的系统链路。

LVDS/eDP/MIPI不是“谁更先进”，而是“谁在你的场景里更可控”。要选的是：最少返工、最少不确定性、最容易二供替代的那条路线。

1、“传输方式”和“控制机制”上完全不同

三种接口的本质,在“传输方式”和“控制机制”上完全不同

1.1LVDS：

点对点差分，工业老牌，但“命名混乱”是最大坑,LVDS（含OpenLDI/OLDI）核心是差分对传输像素数据。真正容易踩坑的，不是“有没有LVDS”，而是：18/24-bit位宽、JEIDA/VESA映射、单双路、极性/通道映射。TI的应用笔记SNLA014专门强调：要通过数据映射来保证LVDS/OpenLDI的互操作性，覆盖18-bit与24-bit的SerDes映射问题。

更现实的一点：TI工程师在论坛里也明确提醒，行业里LVDS命名（VESA/JEIDA/JEITA/OLDI等）经常被不同厂商混用，建议不要只看名字，而要看“位映射图”。

结论：LVDS更像“规则固定但口径容易说不清”的接口——你要靠严谨核对来换取稳定。

1.2eDP：

基于DisplayPort的内部显示接口，“链路训练”是它的生命线,eDP属于DisplayPort体系的衍生接口，典型特点是：有链路管理与训练机制。VESA的DisplayPort技术概览里明确提到：Linktraining会在初始运行发生，也可在检测到数据错误后重新发起，用于补偿连接器/线缆等差异。

另一份VESA的eDPDevCon资料也概括了eDP的定位：它是PC产品内部显示接口，基于DisplayPort标准并针对内部显示优化。

此外，DP衍生体系里还有AUXChannel（辅助通道）用于链路训练与管理等控制链路，这种“控制通道+高速主链路”的结构，决定了它对信号完整性、走线、连接器、供电噪声更敏感。

结论：eDP很强，但它不是“接上就完事”，而是“接上以后链路还要正确训练并稳定维持”。

1.3MIPIDSI：

移动/嵌入式生态强，“像素格式+命令体系”决定成败,MIPIDSI的关键不只是Lane数，而是：像素格式（RGB565/666/888）、视频模式/命令模式、以及初始化命令序列（DCS等）。很多资料都会明确：像素流可以用RGB-565/666/888等格式发送。

在工程上，DSI最常见的“能亮但不稳”，往往来自：格式没对齐、初始化命令不完整、或host端刷新能力不足导致掉帧/闪烁（尤其是视频模式需要持续刷新）。

结论：MIPIDSI对软件/驱动依赖更强——硬件连通只是第一步，真正的门槛在“配置与驱动可控”。

2、什么时候最容易选错？

忽略了“错误的成本来自哪里”

下面这6类情形，是7寸工业液晶屏选接口最容易翻车的地方。你可以把它当成“选型避坑清单”。

情形A：

把“连接器/针脚”当成“接口类型”

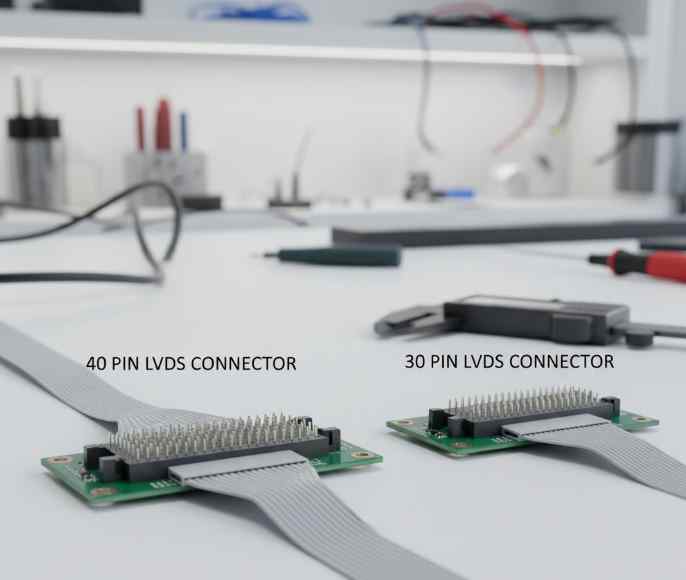

很多7寸屏都可能用30pin/40pin/FPC，但同样针数可以是RGB、LVDS、MIPI，甚至同为LVDS也可能映射不同。

选错信号类型，不是调参数能救的。

怎么避免：必须拿到屏端规格书里明确的接口类型与位宽/映射；仅凭“针数相同”绝不下结论。

情形B：

选了LVDS，却没把“JEIDA/VESA+18/24bit+单/双路”锁死

这是工控场景里最典型的“样机能亮、量产出事”。

TISNLA014的存在，本身就说明：LVDS/OpenLDI的互操作性需要明确的数据映射规则，不能靠猜。

再结合TI论坛的提醒：命名可能被交换使用，应该以位映射图为准。

常见症状：

1·能亮但颜色异常/灰阶断层
2·某些图像内容出现规律性花屏
3·换一批屏或换一条线就问题更明显

怎么避免（可执行）：

1·把“LVDS”写成完整句子：单路/双路、18/24-bit、JEIDA/VESA、每时钟像素数、极性要求
2·要求供应商提供bitmapping图，而不是口头说“JEIDA”或“VESA”

情形C：

选了eDP，却用“LVDS思维”去做线束与结构

eDP有链路训练与管理机制；它对通道质量很敏感。VESA资料明确提到linktraining会补偿连接器/线缆等差异，意味着你线束、连接器、走线、供电噪声都可能改变训练结果。

常见症状：

1·常温正常，低温/高温偶发黑屏或重连
2·同一设备不同线束批次表现不一致
3·EMI环境下更容易掉链路

怎么避免：

1·把eDP当“高速链路系统”设计：走线阻抗、屏蔽、接地、连接器质量、供电纹波都进入评审
3·验证阶段必须覆盖：最长线束形态+干扰环境+温度边界（否则量产风险极高）

情形D：

选了MIPIDSI，却低估了“驱动与初始化命令”的工作量

MIPIDSI的像素格式（RGB565/666/888）与配置命令是刚性要求。很多资料都指出DSI支持多种输入色彩格式，并通过命令配置色深。

常见症状：

1·能亮但偶发闪屏/掉帧/画面卡住
2·休眠唤醒后不再显示
3·某些亮度/刷新设置下问题才出现

怎么避免：

1·选DSI前先确认：你的主控BSP/驱动栈是否成熟、你是否能拿到屏控制器的初始化序列
2·优先选“资料齐全、参考设计多”的屏（别只看价格）

情形E：

主板接口与屏接口不一致，却想用“转接线”解决

DSI↔eDP、DSI↔LVDS、eDP↔LVDS这类跨协议转换，本质是“桥接芯片/控制板系统”，不是线材问题。

例如TI的SN65DSI86这类桥接器能把MIPIDSI（RGB666/RGB888）转换成eDP/DisplayPort输出，并明确列出支持的bpp与速率能力。

同类的SN65DSI84也写明支持18bpp/24bpp的DSI视频包格式。

怎么避免：

1·只要出现“协议不一致”，就按“加桥接系统”评估成本：器件成本+PCB+EMI+供电+验证周期
2·在7寸项目里，如果你想省钱，优先让“主板原生接口=屏原生接口”

情形F：

把“省几块钱的屏价”变成“几周的返工与售后”

这是最隐蔽也最贵的错误：

你选了一个接口在短期能跑，但长期供货、二供替代、维护成本大幅上升——最终总成本更高。

一个更省钱的思路：把接口选型当成“未来停产替代的预案”。

1·LVDS：二供多，但必须锁死映射与位宽，否则替代就变成踩雷
2·eDP：生态强，但要守住高速链路工程边界
3·MIPI：SoC友好，但要确保软件/驱动可控与长期维护能力

3、7寸屏接口怎么选？

第一步：看主板“原生输出”

1·主板原生是LVDS：优先LVDS屏（避免跨协议）
2·主板原生是eDP：优先eDP屏（避免跨协议）
3·主板原生是MIPIDSI：优先DSI屏（避免跨协议）

只要你跨协议，就把项目从“选屏”升级为“做显示系统”，成本与周期都要重新评估。

第二步：再看“验证能力”属于哪一类

1·团队更偏硬件/生产，软件能力弱：更倾向LVDS（但要严格映射核对）
2·团队擅长高速信号与整机EMI：eDP也可以很稳（但验证边界要做足）
3·团队掌握BSP/驱动栈，能维护初始化命令：MIPIDSI体验与集成成本会更优

第三步：把“线束距离与EMI环境”写进接口选择

1·线束更长、干扰更强：倾向差分体系（LVDS/eDP）
2·结构紧凑、主板贴近屏：MIPIDSI很有优势，但要确保软件稳定

4、容易选错的关键点

LVDS

LVDS最容易选错：映射与位宽口径

1·必填字段：18/24-bit、JEIDA/VESA、单/双路、bitmapping图
2·关键建议：不要信“名字”，信“映射图”

eDP

eDP最容易选错：把它当普通屏线

1·必填字段：lane数、速率档、连接器与线束方案、链路训练稳定性验证计划
2·关键建议：最长线束+温度+干扰场景必须覆盖，否则量产风险大

MIPIDSI

MIPIDSI最容易选错：驱动栈与初始化命令不受控

1·必填字段：屏控制器资料、初始化序列、像素格式（RGB565/666/888）、工作模式（video/command）
2·关键建议：把“能点亮”当里程碑1，“休眠唤醒稳定/长期运行稳定”当里程碑2

常见问题

Q1：7寸屏选接口，为什么“同接口也可能不通”？

A：LVDS常见原因是JEIDA/VESA映射与18/24-bit位宽不一致；行业命名还可能混用，最好以bitmapping图为准。

Q2：eDP比LVDS更先进，是不是一定更省钱？

A：不一定。eDP省的是“标准生态与带宽”，但你可能会在高速链路工程与验证上付出成本；是否省钱取决于你能否把链路训练稳定性做扎实。

Q3：MIPIDSI的Lane数越多越好吗？

A：Lane数决定带宽上限，但更关键的是像素格式、工作模式与初始化命令是否正确；DSI支持RGB565/666/888等格式，需要host与屏端一致配置。

Q4：主板是DSI，屏是eDP/LVDS，能不能用转接线？

A：不能用线材思维。需要桥接芯片/控制板做协议转换；例如TI的DSI→eDPbridge明确支持RGB666/RGB888并输出eDP/DP。

Q5：怎么从一开始就降低停产替代风险？

A：接口层面把“可替代性”写进立项：

1·LVDS：锁死映射/位宽/单双路，建立候选池
2·eDP：锁住lane/速率与连接器方案，验证边界做足
3·MIPI：锁住控制器资料与初始化序列的可获得性与可维护性
