很多人选“10.1寸带触摸的工业液晶屏”时，习惯先问：分辨率多少、接口是LVDS还是eDP、亮度能不能到800/1000nit。

但真正决定你项目 返工率、售后率、量产一致性 的，往往是另一条逻辑链：

先定触控（用什么触控、在什么工况下可靠）→ 再定贴合方式（怎么把玻璃/触控/显示堆叠成稳定结构）→ 最后才是选屏型号与供货策略。

原因很现实：

同一块LCD液晶屏，只要你换了触控方案或贴合方式，透过率、反射、边缘遮光、ESD、EMI、手套/水汽可用性都会变；你以为只是在“加一层触摸”，其实是在改变整套显示系统的“契约”。

1. 先把“带触摸”拆开

10.1寸带触摸的LCD触摸屏，至少包含三部分：

1、显示面板/液晶模组（LCM） ：分辨率、接口、亮度、温度范围、机械尺寸与孔位。
2、触控传感器（TP）+ 控制器（IC） ：电容触控（PCAP）或电阻触控（RTP），以及I²C/USB等输出接口。
3、贴合/结构件 ：框贴（Air Bonding/胶框）、全贴合（OCA/OCR）、盖板玻璃AG/AR/AF处理、黑边遮光、密封与支撑。

你会发现：

“先定触控，再定贴合方式”其实是在先锁定第2、3部分，因为它们决定你整机在真实工况下“好不好用、扛不扛得住”。

2. 先定触控——PCAP还是RTP

2.1 什么时候优先选电阻触摸（RTP）？

电阻触摸的优势不是“便宜”，而是 对输入介质更宽容 ：

 • 需要戴厚手套操作、或用笔/尖物操作
 • 有油污/粉尘/水汽环境，且你希望触控策略简单
 • 工业现场“宁可触控手感一般，也要稳定可用”

京瓷（Kyocera）就有典型的 10.1" 1280×800 模组集成 4线电阻触摸 的方案，例如 TCG101WXLPAAFA-AA20，在参数页明确写了 Touch Type 为 4-wire Resistive Touch（无控制器），并且标注侧边安装孔等机械信息。

京瓷官方产品页同样列出了该型号为 10.1" 1280×800、LVDS接口、亮度400cd/m²、带4线触摸等要点。

注意 ：RTP通常“无控制器”，需要主板端提供相应采样/ADC，或选带控制器的RTP组件，否则工程对接会踩坑（很多项目以为RTP像USB触控一样即插即用）。

2.2 什么时候优先选电容触摸（PCAP）？

PCAP更适合：

 • 追求更好的交互体验（滑动、缩放、多点）
 • 设备外观要更现代（玻璃盖板+丝印黑边）
 • 需要更好的密封（IP65/IP67）与耐久（表面硬度更高）

但PCAP的“坑”也集中：

 • 手套/水汽/EMI环境下容易“看得见但不好用”
 • 需要控制器与固件参数调校（灵敏度、滤波、噪声抑制）
 • ESD是刚性挑战（玻璃是“人手直接接触入口”）

一个很直观的例子：天马 TM101JVHG30-05 这种带PCAP触控的一体产品，在触摸页就写明是 PCAP Touch Display ，并给出接口（LVDS + USB/I²C触控接口）、寿命（B/L 50Khr）等信息。

这类“LCM+PCAP”一体的好处是：供应商往往已经把匹配关系做了一部分，你的风险更集中在“主板触控接口与EMI/ESD”。

3. 再定贴合方式——框贴 vs 全贴合

触控确定后，贴合方式会直接改变这三个关键指标：

 • 反射与可读性（尤其高亮液晶屏场景）
 • 触控稳定性（水汽、手套、EMI）
 • 可靠性（温度循环、起雾、脱胶、边缘进水）

3.1 框贴（Air Bonding/胶框）什么时候更合适？

适合：

 • 成本敏感、结构允许更厚
 • 室内/半户外为主，对反射不极端敏感
 • 你更在乎“可维修、可替换”（框贴更容易拆换）

风险点：

 • 空气层反射更强，强光下可读性变差
 • 边缘容易进灰起雾（尤其温湿变化大）
 • 触控玻璃振动与共振更明显（某些工况会影响触控稳定）

天马 TM101JVHG30-05 的Panelook参数提示里就提到了 Air Bonding （空气贴合）特性。

这提醒你：即使是“一体屏”，也未必是全贴合，你仍要确认贴合类型是否满足你的光环境目标。

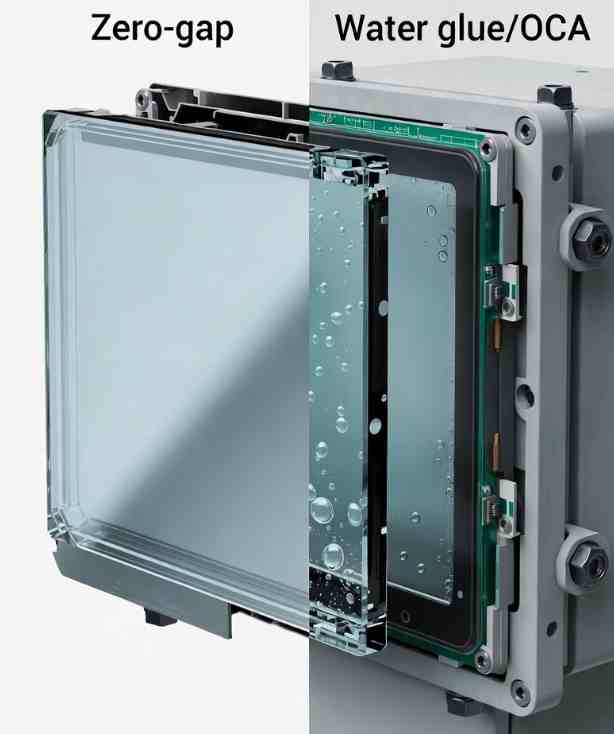

3.2 全贴合（OCA/OCR）什么时候更合适？

适合：

 • 强光/户外/车载等需要压反射的场景
 • 追求更好的触控一致性与抗振
 • 需要更高密封与更好的观感（更“黑”、更通透）

代价：

 • 成本更高，返工难度更大
 • 你必须把“玻璃厚度、黑边遮光、胶材透过率、热膨胀匹配”当成工程问题管理

一个经验结论：想要“更省电但仍可读”，通常比起继续拉高nit，更有效的做法是先把反射控制好（AG/AR + 全贴合），这样你可能不需要把背光推到极限。

4. 最后选屏——把品牌放进同一套“工程筛选表”

（BOE、龙腾、天马、群创、友达、京瓷）

 • A层：现成的一体屏（LCM+触控）：最快交付、风险更集中（但可选型号相对少）

 • B层：标准LCM + 外挂触控：候选池最大、成本可控，但你要自己承担匹配与验证

 • C层：玻璃/Cell供货 + 触控贴合厂二次集成：适合大项目或强定制（但工程管理要求最高）

下面“可核验的型号示例”（不是强行推荐某一款，而是用于理解不同路线的典型形态）。

4.1 京东方BOE：LCM生态大，适合“LCM + 触控配套”路线

BOE的10.1寸WXGA（1280×800）料号生态很大，例如 GV101WXM-N85 这类 10.1" 1280×800 模组，在twscreen的参数页列出了亮度430cd/m²、WLED、带LED driver等信息。

它本身不一定集成触控，但在项目里常见做法是： 选稳定量产的LCM，再配PCAP触控与贴合方案 ，把“触控与贴合”当成独立可控模块。

另外，BOE也有 EV101WXM-N10 这类同尺寸WXGA模组，BOE其分辨率1280×800、亮度400nit、LVDS接口、工作温度-20~70℃等信息（明确标注不带触控）。

这类信息的价值在于：你能更容易建立“候选池”和替代策略。

4.2 友达AUO：高亮/工控规格丰富

如果你的需求偏高亮（例如户外/强顶灯），AUO有带触控的高亮型号可参考，比如AUO的G101EVT03.0 标注为 10.1" 1280×800、950nits、LVDS 40pins、CTP（电容触控）一体。

这种“一体高亮屏”的优势是：参数耦合少，劣势是你要更早确认功耗、散热、贴合方式是否满足现场。

4.3 天马Tianma：一体触控型号多，适合快速落地

天马 TM101JVHG30-05 是很典型的“10.1寸 PCAP 触控一体屏”，Panelook触摸页写明 1280×800、1000nits、LVDS、USB/I²C触控接口、Air Bonding等要点。

这类产品适合你想快速在工业场景落地，并且希望供应链把“屏+触控”先帮你配好。

4.4 群创Innolux：模组与集成生态都丰富

Innolux 的 ZD101IA-011 在概览页能查到其为 10.1" 1280×800、340nit等基本信息。

若需要“带触控的一体方案”，也有供应链页面描述其特性包含 touchscreen PCAP（并强调带LED driver等）。

这说明同一个基础模组，市场上可能存在“LCM版本”和“贴合总成版本”，你必须在采购规格里写清楚你要哪一种，避免“看似同型号但交付形态不同”。

4.5 京瓷Kyocera：偏高可靠与工业应用，RTP路线成熟

京瓷的 TCG101WXLPAAFA-AA20 在参数页明确写了触控类型为 4线电阻触摸，并标注了侧边安装孔等机械信息。

京瓷官方页面也给出了相同方向的关键参数（10.1"、1280×800、LVDS、亮度400等）。

如果现场“手套/水汽/误触容忍度”比“多点手势体验”更重要，这类RTP方案往往更省后期调参成本。

4.6 龙腾：更常见的是玻璃/Cell供货形态

终端通常通过模组/贴合厂形成“带触控总成”，在型号检索列表中可以看到“龙腾10.1" IPS 液晶玻璃FOB 1280×800 LVDS”这类条目（更偏玻璃/Cell供货语境）。

这意味着：在某些项目里，“龙腾”更多出现在上游玻璃/Cell环节，最终交付到手上的可能是 贴合厂/模组厂集成后的触控总成 。

如果你选这条路，一定要把“触控控制器型号、贴合方式、盖板规格、ESD等级、批次一致性”写进合同与来料检验标准，否则成本很容易从BOM省下的几块钱，变成售后与返工的几千块。

5. 最容易选错的地方

不是品牌，而是“接口与触控的主控边界”，10.1寸触摸屏项目里，最容易选错的其实是“谁做主控”：

 • 屏端主控：带触控控制器、甚至带显示驱动板（更像成品模块），主板只要提供标准接口（如LVDS/eDP + USB触控）。

 • 主板端主控：触控控制器在主板上或由主板驱动，屏端只是传感器/无控制器（RTP常见），对软件/硬件要求更高。

同样是“带触摸”，两者工程量差很大。触控输出采用 USB-HID 还是 I²C ？控制器在屏端还是板端？是否需要手套/水汽/EMI专项参数调校？

（天马 TM101JVHG30-05 的触控接口信息里提到 USB/I²C，就属于这类关键定义点。 ）

6. 贴合方式与高亮的“真实关联”

很多项目选高亮液晶屏（800/1000nit）后，才发现加了盖板玻璃后仍然反光刺眼，于是继续拉高亮度，结果功耗、散热、寿命问题全来。

更省成本的做法是：

 • 先用AG/AR 控反射
 • 再决定是否需要全贴合（OCA/OCR）提升透过与对比
 • 最后再决定是否真的需要 1000nit

在强光环境下，这条顺序往往比“直接上更高亮”更省电、更稳、更少售后。

7. 给渠道与直客的“可执行采购规格”

可以把需求写成下面的“六段式”，供应商也更容易给到正确交付：

1、应用场景 ：室内/半户外/户外；是否有水汽/粉尘/油污；是否戴手套；是否强EMI（电机/变频器/大电流）。
2、触控类型 ：PCAP或RTP；目标触控点数；是否需要手套/水汽模式；输出接口USB或I²C；是否要求免驱（USB-HID）。
3、贴合方式 ：框贴或全贴合；是否要求AG/AR/AF；盖板玻璃厚度与黑边遮光。
4、显示模组 ：10.1"；分辨率（1280×800或1920×1200等）；接口（LVDS/eDP/MIPI）；亮度目标与可接受功耗范围；温度范围。
5、机械约束 ：外形尺寸、厚度、孔位（侧孔/背孔）、FPC方向、线束长度与连接器型号。
6、一致性与交付 ：批次追溯、关键参数抽检（亮度/色偏/触控漂移）、停产替代策略（候选池）。

8. 常见问题

Q1：为什么要“先定触控，再定贴合方式”？

因为触控与贴合决定了反射/透过、触控稳定性、ESD/EMI抗扰与密封结构；先定这两项，才能避免后续“换一层玻璃导致整个系统体验崩”的返工。

Q2：电阻触摸是不是一定落后？

不是。像京瓷 TCG101WXLPAAFA-AA20 这种4线电阻触摸方案，在工业场景仍然很常见，尤其是手套/水汽/稳定优先的场景。

Q3：PCAP一体屏是不是一定是全贴合？

不一定。天马 TM101JVHG30-05 的信息里就明确提到了 Air Bonding（框贴/空气贴合）特性，说明“一体屏”也可能不是全贴合。

Q4：选高亮液晶屏时，贴合方式会影响功耗吗？

会。反射控制与贴合提升透过后，你可能不需要把背光推到极限亮度，从而降低长期平均功耗与热负荷（更利于寿命与可靠性）。

Q5：如何快速找到带触控的10.1寸工业屏参考型号？

可以从可公开核验的型号入手做“候选池”，例如：AUO G101EVT03.0（CTP高亮一体）与 Tianma TM101JVHG30-05（PCAP触控一体）等，再按触控/贴合/接口/机械约束做二次筛选。
