LCD工业液晶屏增加触摸屏以后，很多项目都会在框贴和全贴合之间做选择。实际拿到样机对比时，也经常会出现一个很明显的感受：同样一块LCD，做完全贴合以后画面好像更亮了，黑色更深，颜色也更加通透。

于是很多人会问：工业液晶屏做完全贴合以后，亮度真的会提高吗？

如果这里说的“亮度”是LCD规格书中的300nit、500nit或者1000nit，那么答案很明确：全贴合本身并不会把一块500nit的LCD直接变成700nit或者1000nit。

LCD本身能够输出多少光，主要由LED背光、导光板、光学膜以及液晶模组内部设计决定。全贴合没有更换背光，也没有提高LED驱动电流，所以液晶屏本体的额定亮度不会因为贴了一层OCA或者OCR就凭空增加。

但为什么用户实际看起来确实会觉得更亮？

关键就在于：全贴合减少了光在LCD、空气层和触摸盖板之间的反射损失，让更多有效光线到达人眼，同时降低环境光反射，所以最终视觉效果会更亮、更清晰。

这两个概念非常容易被混在一起。

框贴最大的光学问题，其实是中间那层空气

普通框贴结构通常是在LCD或者触摸屏四周使用双面胶、泡棉胶进行固定，中间大部分区域并没有填充，而是保留一层空气。

从结构上看，这种方案简单、成本低，也方便以后拆开维修。但从光学角度看，空气层却会带来额外的反射。

LCD发出的光要经过LCD表面、空气层、触摸Sensor和盖板玻璃才能进入人眼，而外面的环境光也会沿着相反方向进入屏幕。每经过一个不同折射率的材料界面，都会有一部分光线发生反射。

因此，框贴结构中虽然LCD本身可能是500nit，但真正从最外层盖板出来的有效光线一定会存在损耗。

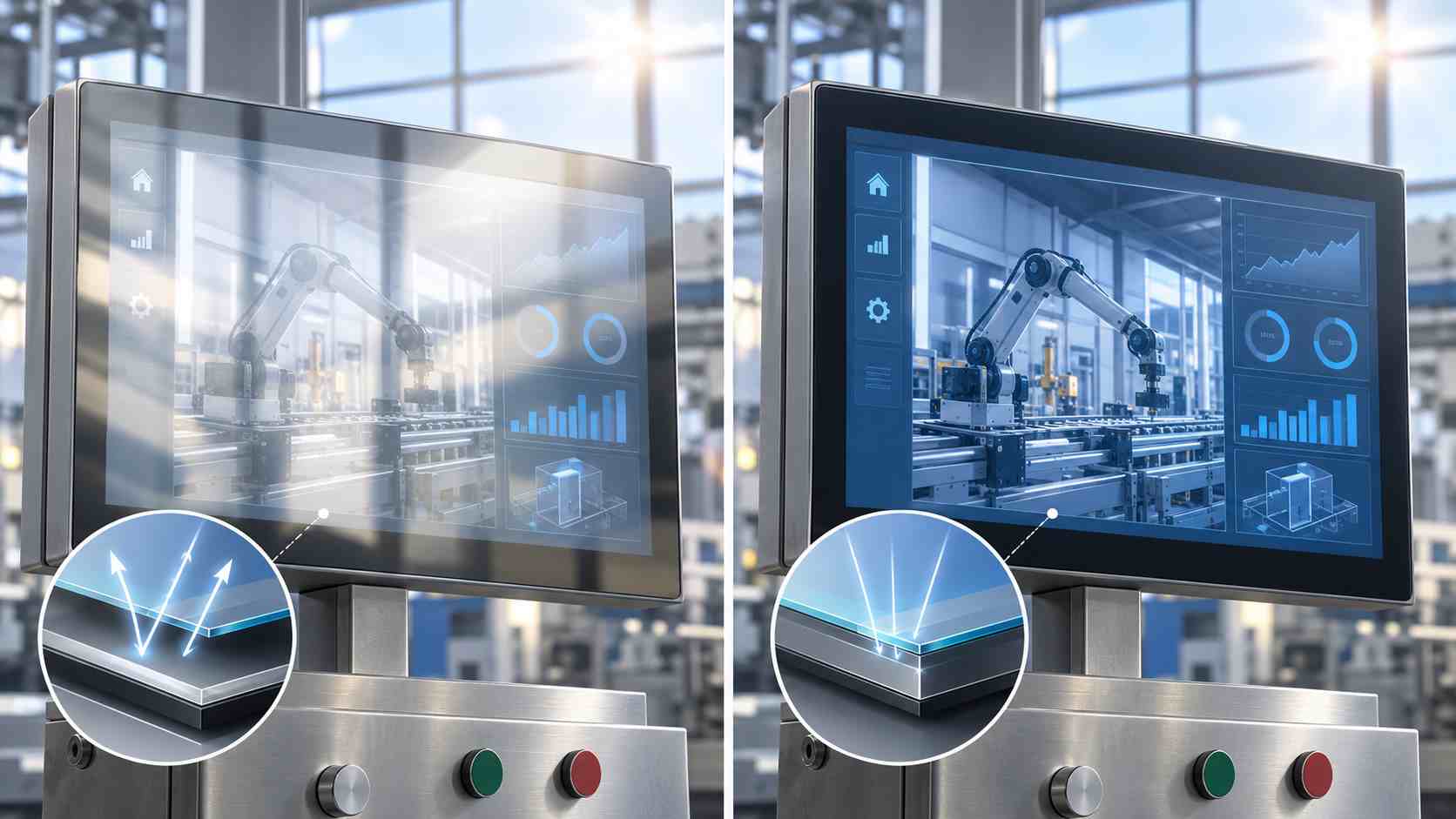

到了环境光比较强的时候，这个问题会更加明显。外部光线在盖板和空气层之间不断反射，屏幕黑色区域开始变灰，画面对比度下降，用户看到的甚至不是LCD本身，而是周围环境的倒影。

这也是为什么很多工业设备裸屏看起来很亮，加上触摸盖板以后却明显感觉“暗了一层”。

全贴合真正提升的，不是背光，而是光线利用效率

全贴合的核心，就是用OCA、OCR或者其他光学透明材料，把LCD与触摸屏之间的空气层填充起来。

因为光学胶的折射率更加接近玻璃和显示材料，LCD到盖板之间的光学界面减少，内部反射也会随之降低。E3 Displays对Optical Bonding的说明非常直接：全贴合通过减少LCD与盖板之间的内部反射，提高对比度和可视性，而且这种改善并不需要提高背光亮度。

Advantech的工业显示资料同样把全贴合和“高亮改造”作为两个不同技术处理。全贴合用于降低反射、提高可读性，而真正要把300nit提升到1200nit，则需要重新设计LED背光和光学膜。

所以，如果一块500nit的工业LCD做完全贴合以后，看起来明显更亮，更准确的说法应该是：

LCD本身仍然是原来的亮度，但显示模组的有效透光率和环境对比度提高了。

这也是为什么“亮度变高”和“看起来更亮”在工业显示里一定要分开理解。

为什么全贴合以后，黑色也会感觉更黑？

判断一块屏户外是否清楚，不能只看白色能有多亮，还要看黑色能不能保持足够深。

假设一个LCD本身能够显示比较深的黑色，但外界阳光大量反射到盖板上，用户看到的黑色区域就会被这些环境光“抬亮”。原本应该很黑的区域变成灰色，画面中的文字和背景之间反差自然就会下降。

全贴合减少内部反射以后，环境光对画面的干扰减少，所以用户会感觉：

黑色更深，白色更亮，颜色更通透。

实际上真正提高的是环境光条件下的显示对比度。

立煌的资料中就明确指出，全贴合可以降低外部光反射和眩光，从而提升显示可见性；早期技术资料甚至将Air Bonding与Optical Bonding的总反射率分别示意为约13.5%和0.2%。这些数字属于具体结构和测试条件下的示例，不能直接套用到所有LCD项目，但很好地说明了空气层对反射的影响。

因此，全贴合最大的价值往往不是在暗室里体现，而是在明亮车间、窗边和户外环境中体现。

为什么户外设备特别适合全贴合？

如果设备长期工作在普通室内，500nit LCD采用框贴和全贴合，两者当然仍然能够看到差异，但很多时候并不会影响正常操作。

到了户外就不同。

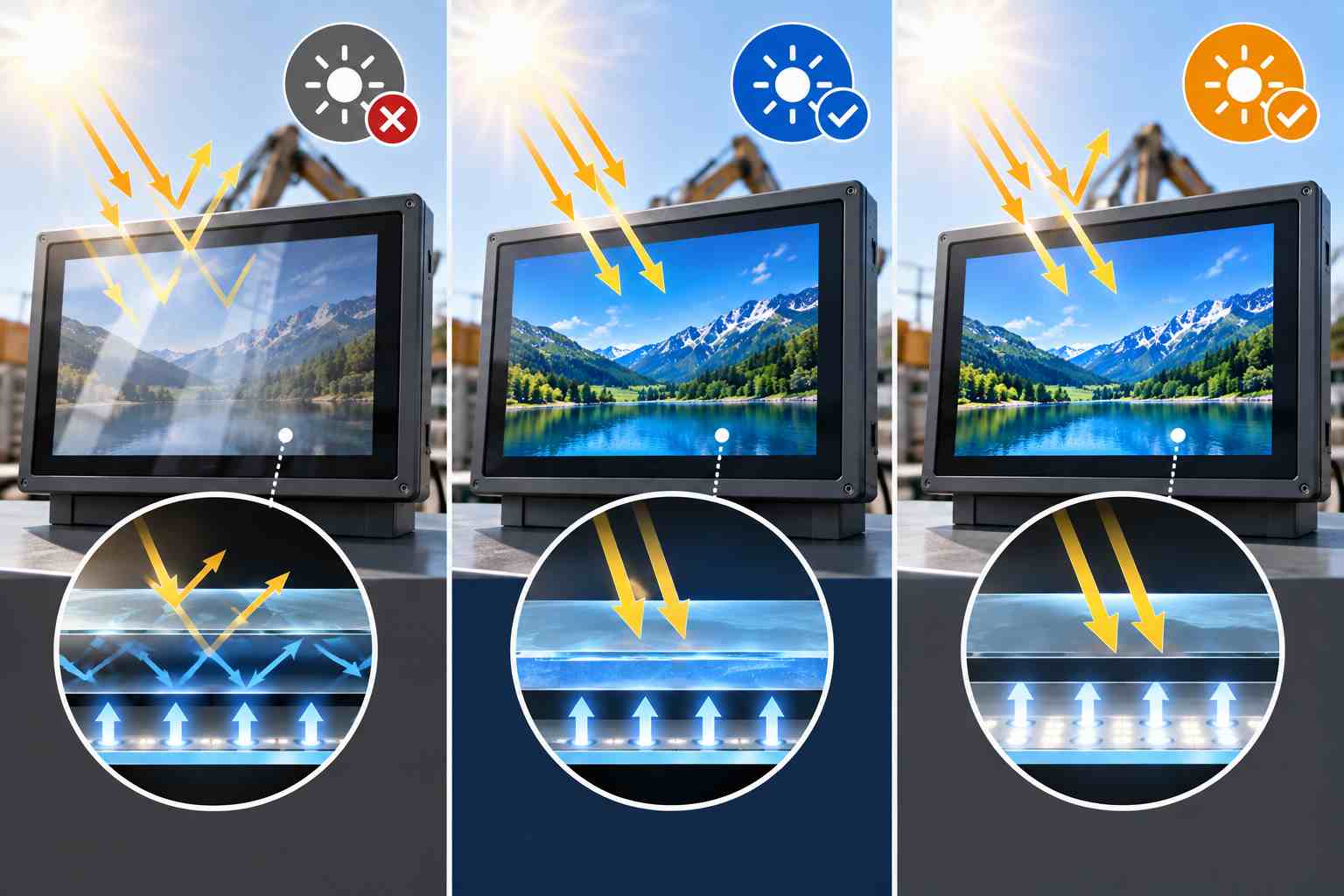

太阳光的强度远高于普通室内照明，哪怕LCD已经做到1000nit，如果前面的盖板和触摸结构反射严重，实际画面仍然可能出现发灰和倒影。

E3 Displays针对Sunlight Readable显示的资料也特别指出，一块1000nit以上的屏，如果反射没有控制好，依然可能出现画面被环境光“洗掉”的情况；阳光下可读需要同时考虑亮度、反射率和光学结构。

这也解释了一个实际项目中经常遇到的现象：800nit全贴合屏，在某些环境中可能比1000nit普通框贴屏看起来更清楚。

并不是800nit变成了1000nit，而是1000nit方案损失了更多有效对比度。

所以充电桩、工程机械、船舶设备、户外自助终端等场景，如果已经开始使用800～1200nit高亮LCD，就很值得进一步评估全贴合，而不是只继续提高背光。

全贴合以后，实测最外层亮度会不会发生变化？

这里还要区分“LCD裸屏亮度”和“整套显示模组最外层测得的亮度”。

比如一块LCD规格书写500nit，这个值通常是面板在规定条件下测得的亮度。加上触摸屏、盖板之后，由于材料透过率、反射和吸收，最外层实际测得的亮度往往会低于裸屏。

如果原来采用框贴，后来改成透光率更好的全贴合结构，由于内部反射损失减少，在最外层重新测量时，有可能得到比原框贴方案更高的有效出光结果。

但这仍然不能理解成“全贴合把LCD背光亮度提高了”。

更准确的解释是：

原来500nit经过框贴结构可能损失一部分，现在通过光学结构优化，把其中一部分损失拿回来了。

因此，同样是500nit LCD，最终整机玻璃表面到底还能剩多少亮度，和盖板透过率、触摸Sensor、OCA/OCR、偏光材料以及表面处理都有关系。

这也是为什么做工业显示项目时，仅仅知道LCD原始亮度还不够。

真正应该关心的是整机完成触摸和盖板以后，用户最终看到什么效果。

OCA和OCR会不会影响亮度？

会，但真正应该关注的是整个光学系统，而不是简单比较哪一种胶“更亮”。

OCA是固态光学透明胶膜，OCR/LOCA则属于液态光学透明材料，两者都可以用于消除空气间隙。E3 Displays对两种工艺的说明也是如此：OCA通过透明胶膜贴合，LOCA则使用液态材料填充后固化。

不同材料会存在透过率、折射率、雾度、黄变、UV稳定性和温度性能差异，因此确实可能影响最终显示效果。

但对于工业设备来说，比“OCA还是OCR谁更亮”更重要的问题是：

贴合材料长期高温以后会不会黄变？

户外UV照射以后透光率会不会下降？

宽温环境下会不会产生气泡或者脱胶？

贴合以后有没有出现Mura？

工业产品使用周期往往是五年甚至更久，如果刚做出来很通透，两三年以后胶层开始发黄，那么最初多出来的那一点视觉亮度并没有太大意义。

因此，选择贴合材料时不能只看初始透光率，还要把长期可靠性一起考虑。

全贴合能不能代替高亮LCD？

不能。

这是一个特别容易出现的误区。

全贴合能够提高光线利用率、减少反射，但如果设备真的处在强烈阳光直射环境，一块300nit LCD即使全贴合，也很难单靠贴合工艺达到1000nit户外高亮屏的效果。

反过来，只做1000nit高亮、不控制反射，也可能没有得到理想的阳光可读性。

所以两种技术解决的问题不同：

方案	主要解决的问题
提高LCD背光亮度	增加屏幕自身光输出
全贴合	降低内部反射，提高环境对比度
AR减反射	降低盖板表面反射
AG防眩光	减少镜面反光和眩光
自动调光	根据环境控制亮度、功耗和发热

真正高要求的户外显示，通常并不是只选择其中一种技术，而是组合使用。

例如：1000nit高亮LCD + PCAP触摸 + 全贴合 + AR/AG盖板 + 自动调光

这样的方案才能同时处理太阳光、触摸层反射、功耗和夜间过亮等问题。

Advantech目前的工业显示方案同样把High Brightness、Optical Bonding以及AG/AR表面处理作为不同但可以组合使用的显示增强技术。

普通室内工业设备，有没有必要为了“更亮”做全贴合？

如果设备长期处于室内，没有明显强光，也没有凝露、进灰或外观一体化要求，仅仅为了“看起来再亮一点”而做全贴合，性价比未必很高。

因为全贴合还会增加贴合加工成本和后期维修难度。

框贴结构下，LCD坏了以后通常可以拆开触摸屏，单独更换LCD；全贴合以后两者形成完整模组，其中一部分出现问题，经常需要整套更换或者返回专业厂家重新拆解贴合。

所以对于普通PLC控制、检测仪器和室内工控一体机，如果300～500nit LCD加框贴已经足够清楚，完全可以继续采用框贴。

如果设备存在强环境光、户外使用、内部凝露、显示效果要求较高或者需要一体化玻璃外观，全贴合的价值才会更加明显。

工业项目选全贴合，最好是为了解决一个明确的问题，而不是单纯为了把规格做得更高。

全贴合以后看起来更亮，真正原因其实是“少损失了光”

回到最开始的问题：

工业液晶屏做完全贴合以后，亮度会不会更高？

如果按照LCD本身的额定亮度回答，不会因为全贴合自动提高。500nit LCD做完贴合，本质上仍然是一块500nit级LCD。

但如果从最终用户看到的画面来判断，全贴合减少空气层之后，能够降低内部反射和光损失，同时提高环境光下的对比度，因此画面很可能显得更亮、更黑、更通透。E3 Displays对此的表述也很明确：光学贴合能够在不增加面板背光亮度的情况下，提高强光环境下的可读性。

所以最准确的理解应该是：

全贴合不是把LCD“变亮”，而是让LCD原本发出的光少浪费一些。

对于普通室内设备，这种改善更多体现在画面通透度和一体感；对于充电桩、船舶、工程机械、户外自助终端等强环境光设备，它带来的环境对比度改善则可能直接决定屏幕到底能不能看清。

这也是工业显示选型中一个很重要的思路：真正需要优化的，不只是规格书上的nit数字，而是LCD发出的光经过触摸、盖板和整个光学结构以后，最终还有多少能够有效到达人眼。
