工业液晶屏选型时，经常会看到“-20～70℃”“-30～80℃”甚至“-30～85℃”这样的工作温度参数。对于普通室内设备来说，这个参数可能不会受到太多关注，但一旦设备用于户外、工程机械、冷库、北方室外终端或者冬季无人值守设备，低温能力往往直接关系到LCD能不能正常使用。

一个非常常见的问题是：规格书写着工作温度-30℃，是不是意味着把设备放到-30℃环境里，屏幕还能像室温下一样正常显示？

这个问题不能简单回答“可以”或者“不可以”。

如果液晶屏规格书明确标注Operating Temperature为-30～80℃，说明厂商将其设计为可以在这个温度范围内运行。目前天马多款Industrial/Rugged系列TFT产品就明确给出-30～80℃甚至-30～85℃的工作温度，例如8.4英寸P0840XGF1MA00、10.4英寸P1040XGF1MA00等。

但“允许工作”和“所有显示性能都与25℃完全一样”，是两件不同的事情。低温对液晶材料本身的响应速度、整机启动、触摸、贴合以及其他电子器件都会产生影响，所以工业项目真正需要确认的，不只是规格书里有没有“-30℃”三个字。

什么叫宽温工业液晶屏？

LCD规格书一般会同时给出两个容易混淆的参数：工作温度（Operating Temperature）和存储温度（Storage Temperature）。

工作温度指的是液晶模组允许通电运行的温度范围；存储温度则是设备不工作的情况下，LCD可以承受的环境范围。存储温度通常会比工作温度更宽。

这两个参数绝对不能混用。

例如一块液晶屏写着：

工作温度：0～50℃

存储温度：-20～60℃

它能够在-20℃环境中存放，并不代表可以在-20℃环境直接开机工作。如果项目实际要求冬季-20℃启动，就应该寻找工作温度本身覆盖-20℃甚至更低温度的产品。

所谓“宽温工业液晶屏”，本质上就是针对普通商业LCD温度范围进行扩展，使液晶材料、背光、偏光片、结构以及相关电子部分能够适应更大的环境温差。实际工业产品中，-20～70℃、-30～80℃、-30～85℃都是比较常见的宽温规格。天马P系列资料就将-30～80℃列为其高等级工业产品的重要特性之一。

但不同厂家并没有一个完全统一的“宽温”门槛，所以采购时不要只看产品页面写着“工业宽温”，最终还是应该回到完整型号对应的规格书。

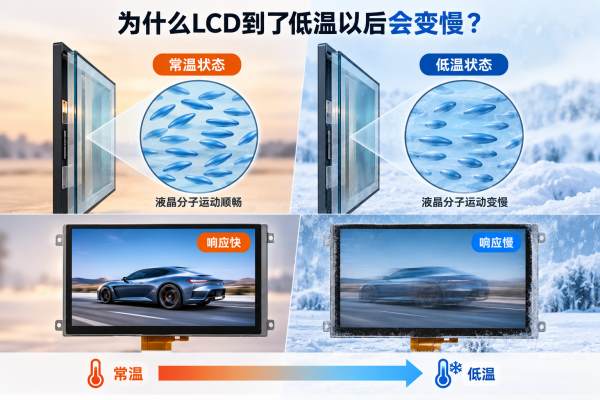

为什么LCD到了低温以后会变慢？

这和液晶屏的工作原理有关。

LCD里的“液晶”并不是普通意义上的液体，它需要通过电场控制液晶分子的排列状态，从而改变光线通过像素时的状态。温度降低以后，液晶材料的黏度会上升，分子重新排列的速度随之变慢，于是像素从一种灰阶切换到另一种灰阶所需要的时间就会增加。

最终用户看到的现象，就是响应速度下降。

例如在室温下切换菜单非常干脆，到了低温环境以后，画面切换可能出现明显拖影；数字快速变化时可能留下残影；播放动态图像时，也可能感觉画面“跟不上”。

关于这一点，LCD材料资料的结论非常明确：温度越低，液晶材料黏度越高，响应时间会显著增加。Orient Display给出的通用液晶响应示例也显示，同一种液晶技术从室温降低到0℃、-20℃、-30℃以后，响应速度可能呈明显下降趋势。

这里需要特别注意，这些通用数据不能直接套用到某一款具体工业TFT上。不同液晶材料、Cell Gap、驱动方式以及厂家低温优化不同，实际响应表现可能有明显差异。

它真正说明的是一个规律：

LCD即使能够在-30℃工作，也不代表-30℃时的动态显示效果和25℃完全一致。

那规格书标注“-30℃工作”，到底代表什么？

如果一个正规工业LCD型号明确标注工作温度为-30～80℃，首先可以确认的是：-30℃属于这个产品设计允许的运行范围，而不是超规格使用。

例如天马P0840XGF1MA00定位为Industrial/Rugged产品，官方资料明确标注Operating Temp.为-30～80℃；P0700WVN1MA00甚至给出了-30～85℃的工作范围。

但是对于实际设备项目，更重要的问题应该继续往下问：

在-30℃冷启动以后，多长时间能够达到可接受的显示状态？

低温时响应速度是多少？

亮度是否仍能满足要求？

是否存在明显拖影？

设备需要显示静态参数，还是高速动态画面？

这些问题并不能只从“-30～80℃”这一行参数里得到答案。

比如一个冷库温控设备主要显示温度数字、几个按钮和报警状态，即使低温下画面响应略慢，实际使用可能完全没有影响。但如果同一块LCD用于高速移动画面、实时视频或者需要快速刷新的测试设备，那么低温响应性能的重要性就明显提高。

所以“-30℃能工作”和“-30℃显示效果是否满足你的设备要求”应该分开判断。

真正困难的往往是“-30℃冷启动”

工业设备还有一个特别容易忽略的场景：设备已经运行一段时间再进入低温环境，与整台设备在-30℃环境里放置数小时以后直接开机，并不是完全相同的状态。

设备持续运行过程中，LCD背光、主板、电源以及内部其他器件都会产生一定热量。整机内部温度有时会高于外界环境温度，因此即使环境达到-30℃，实际LCD温度未必始终保持在-30℃。

但如果设备在户外停机一整晚，内部所有器件已经接近环境温度，此时早晨第一次启动，就是典型的Cold Start冷启动。

这往往才是对设备低温能力最严苛的测试。

所以北方户外终端、工程机械、无人值守设备以及冷库设备，不能只在办公室把屏幕点亮以后就认为宽温验证完成。更有价值的测试方式，是让整机在目标低温环境中充分放置，再直接进行上电启动，观察开机、显示、触摸和系统运行全过程。



LCD能工作，不代表整台显示系统都能在-30℃工作

这是工业项目中非常重要的一点。

一套触摸显示系统通常不仅包含LCD，还可能包括：

LCD面板、LED背光、背光驱动、电源板、主板、触摸屏、触摸控制器、屏线、OCA/OCR胶以及盖板玻璃。

LCD本身做到-30～80℃，并不能自动证明整个显示总成也是-30～80℃。

例如主板上的某个器件只支持0～70℃，设备仍然可能无法低温启动；电容触摸控制器如果低温性能不足，也可能出现LCD已经显示，但触摸响应异常的情况。

如果设备进行了全贴合，还要继续关注贴合材料在反复高低温循环以后是否会出现气泡、脱胶或者局部Mura。户外项目还可能同时存在高湿、冷凝等问题，这已经不是LCD单独的工作温度能够解决的。

因此，新项目如果明确要求-30℃工作，应该确认的是：

整套显示系统的最低工作温度，而不是只确认LCD面板的最低工作温度。

低温环境为什么还要特别注意触摸屏？

工业LCD现在经常与电容触摸屏一起使用。

在-20℃、-30℃这样的低温环境里，触摸系统面对的问题和LCD并不完全一样。PCAP电容触摸主要依靠电场变化识别手指，所以除了温度，还会受到盖板厚度、手套、冰雪、水膜、接地和触摸控制器调校的影响。

例如工程机械在冬季使用时，操作人员很可能戴着厚手套。此时即使LCD本身能够-30℃正常运行，触摸屏却未必能够识别厚手套。

如果是户外设备，盖板表面还有可能出现冰、雪或者水膜。

所以宽温触摸显示项目应该分开验证三个问题：

LCD低温能不能显示、触摸低温能不能工作、人在真实操作条件下能不能正常使用。

只完成第一个测试，并不能代表设备已经满足低温使用要求。

-30℃低温下需要加加热器吗？

不一定。

如果选用的LCD本身已经明确标注-30℃工作，而且实际项目只是显示参数、菜单和状态信息，经过测试以后低温响应能够满足要求，那么完全可以不增加加热系统。

但如果项目要求更低温度，或者要求在-30℃环境下依然保持接近室温的高速响应，就可能需要额外的低温辅助设计。

一种比较常见的方法就是LCD Heater。

通过在显示区域附近增加透明加热膜或者其他加热结构，在设备启动以后先把LCD温度提升到更适合工作的范围，再进行正常显示。LCD行业资料也将增加Heater作为改善极低温响应速度的一种方法。

但是增加加热器以后，系统复杂度会明显提高。

设备需要增加功率预算、温度传感器和温控逻辑，同时还要防止局部加热不均导致LCD内部温差过大。因此，加热器更适合极寒环境或对低温响应要求非常高的设备，而不是所有标称-30℃的工业LCD都需要配置。

低温问题不能只看最低温度，还要看温度循环

很多工业设备实际面对的环境，不是长期稳定在-30℃，而是不断经历：

晚上-25℃，白天太阳照射以后升到40℃甚至更高，到了晚上又重新下降。

这种冷热循环对显示系统的挑战有时比单纯低温更加复杂。

材料都会发生热胀冷缩，LCD、金属框架、玻璃、触摸Sensor和贴合胶之间的膨胀系数并不完全一样。经过长期冷热循环以后，如果材料选择和结构设计不合理，可能出现贴合应力、胶层异常或者结构变形。

同时，设备从低温环境进入温暖潮湿环境时还要特别注意凝露。LCD行业使用说明普遍提醒，端子出现冷凝水可能造成电化学反应和线路问题。

因此，真正的“宽温设备”不仅要能承受最低和最高温度，还应该关注长期温度循环后的可靠性。

哪些设备真的需要-30℃工业液晶屏？

如果设备长期放在恒温办公室或者普通生产车间，追求-30～80℃并没有太大必要。选择0～50℃或者-20～70℃产品，可能已经完全满足使用环境，而且产品选择范围和成本都更加合理。

真正值得重点考虑-30℃级工业LCD的，通常是一些环境温度难以控制的设备。

例如北方户外充电设备、无人值守终端、工程机械、农业机械、矿山设备、交通终端、户外检测设备、冷库设备以及部分车载和船舶终端。这些场景不仅可能出现低温冷启动，还可能同时经历振动、强光、高湿和昼夜温差。

目前工业显示厂家也正是针对这类市场提供-30～80℃甚至-30～85℃产品。例如天马目前多款Industrial/Rugged产品都采用这一工作温度等级。

所以宽温参数应该跟实际环境匹配，而不是简单作为“工业等级越高越好”的指标。

项目要求-30℃工作，应该怎么验证？

如果设备真的需要长期在-30℃环境使用，我不建议只看供应商提供的规格参数就直接批量采购。

更完整的验证应该至少包含低温存放、低温冷启动、画面切换、触摸操作以及长时间运行几个阶段。

设备在-30℃环境中放置足够时间以后直接上电，首先观察是否能够正常开机，有没有黑屏、闪屏或背光异常；随后检查不同灰阶、颜色和页面切换，观察响应拖影是否在可接受范围；带触摸的设备还需要戴上实际工作手套进行操作。

如果设备还会经历夏季高温，那么验证就不能停在低温，还需要继续进行高低温循环。

真正批量项目最好是在完整整机状态下测试，而不是只把一块裸LCD放到温箱里。因为客户最终使用的是一台设备，不是一块单独的液晶模组。

“-30℃能工作”应该怎么正确理解？

工业液晶屏标注-30～80℃并不是营销概念。对于对应型号来说，它代表厂家设计并规定的工作温度范围。目前市场上确实存在大量正式规格为-30～80℃、-30～85℃的工业TFT产品。

但项目选型时，还需要把这个参数理解得更完整一些：

-30℃代表LCD允许在这一温度下工作，并不意味着所有光学性能都和25℃完全没有变化。

低温首先影响液晶材料响应速度，因此出现一定程度的画面拖慢并不奇怪；同时，整机中的主板、电源、背光、触摸和贴合材料也必须具备相应低温能力。

所以，如果客户问：“这块屏标称-30℃，在东北冬天真的可以使用吗？”

更准确的回答应该是：如果LCD完整规格明确覆盖-30℃，它具备在这一温度下运行的设计条件；但最终设备是否能够稳定使用，还要根据低温冷启动、响应速度、触摸、整机温升和实际使用环境完成验证。

工业液晶屏选宽温，真正需要解决的从来不是参数表里有没有“-30℃”，而是设备到了-30℃以后，用户需要完成的操作还能不能可靠完成。
