很多工业设备做高温高湿测试时，会发现LCD出现拖影、灰阶变化、画面发白，甚至误以为“温度越高，液晶响应越慢”。实际上，这个判断并不完全正确。

单纯从液晶材料本身来看，在正常工作温度范围内，温度升高通常会降低液晶的旋转黏度，响应反而可能变快；真正麻烦的是长期高温与高湿共同作用后，对液晶材料、偏光片、密封胶、TFT驱动以及模组内部绝缘性能造成的综合影响。因此，工业LCD的高温高湿问题不能只看一个“响应时间”参数。

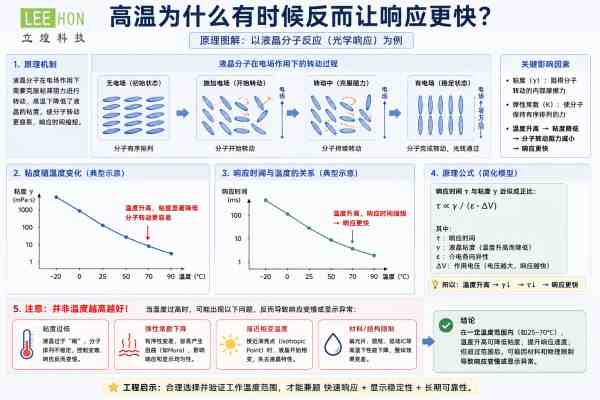

高温为什么有时候反而让响应更快？

LCD显示依靠液晶分子在电场作用下改变排列方向。液晶分子的运动速度与材料的旋转黏度密切相关。

温度降低时，液晶黏度上升，分子转动困难，所以工业屏在低温环境中很容易出现拖影和响应迟缓。相关液晶研究也显示，低温下响应时间会随着旋转黏度增加而明显变长；一些宽温车载液晶材料的开发重点，就是降低低温黏度并控制响应时间。

反过来，在没有超过设计温度的情况下，温度升高、黏度下降，液晶响应往往会加快。

所以如果一块LCD在高温测试中出现明显拖影，并不能简单归结为“高温导致液晶变慢”，还应检查其他环节。

温度过高后，问题就不只是响应速度了

液晶材料都有自己的工作温度范围和清亮点（Tni）。温度逐渐接近液晶从向列相转变为各向同性液体的温度后，材料的双折射、介电特性以及电光响应都会发生明显变化。液晶材料设计中通常需要兼顾较高的Tni、低黏度以及足够的电压保持率。

在整机上可能看到的现象包括：

 • 对比度下降；
 • 黑色变灰；
 • 灰阶表现不稳定；
 • 局部画面异常；
 • 长时间高温后残影变重；
 • 屏幕冷却后才逐渐恢复。

特别是户外高亮屏，环境温度可能只有40℃，但阳光直射、LED背光和密闭机箱叠加后，LCD内部实际温度会高得多。因此工业项目不能只按照当地气温选择工作温度范围。

高湿对响应速度更多是“间接影响”

湿度与温度不同。水汽不会像温度一样直接改变液晶分子的黏度，因为LCD液晶层本身处于玻璃基板和密封胶之间。

高湿真正的问题在于 长期渗透和材料老化 。

水汽进入模组后，可能影响偏光片、胶材、连接器、ITO电极和驱动电路；如果进入液晶盒附近，还可能导致离子杂质增加、电阻率或电压保持能力下降。LCD密封材料本身就需要重点考虑耐湿热性能和液晶电压保持率，相关材料技术也会专门测试高温高湿条件下的稳定性。

这类变化不一定表现为“所有像素统一慢几毫秒”，更常见的是画面开始出现不稳定：

残影加重、灰阶漂移、闪烁、局部Mura、显示不均，严重时甚至出现腐蚀和失效。

也就是说，高湿对LCD的影响往往是一个逐渐累积的可靠性问题。

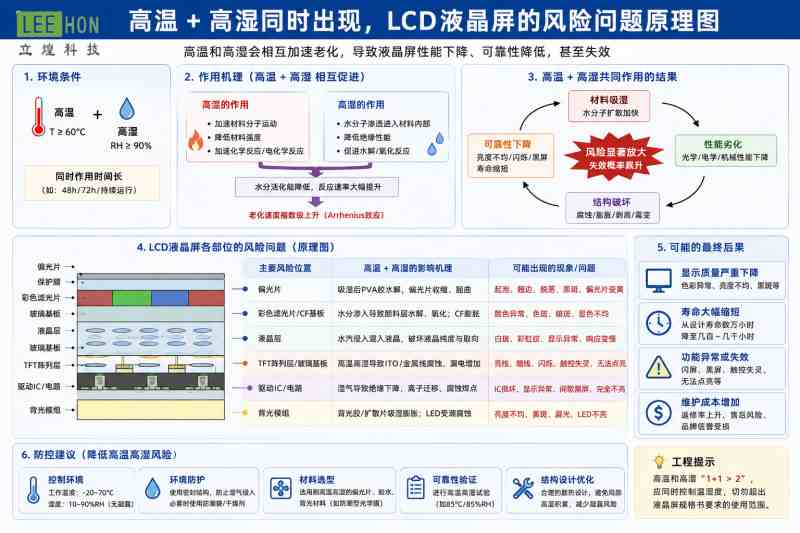

高温和高湿一起出现，风险为什么更大？

温度升高会加快材料老化和水汽渗透，湿度又会增加绝缘下降、胶材吸湿以及电化学问题发生的可能，因此高温高湿通常被作为显示模组可靠性的重要加速测试条件。

IEC 60068-2-78:2025就是专门用于评估元器件和设备在恒定高湿环境下耐受能力的环境试验方法，目的不是简单测量“响应时间”，而是观察高湿环境经过一定时间后对产品性能产生的影响。

对于工业LCD项目，这意味着不能只在85℃环境中放几个小时看看能不能亮，而应该关注测试前后参数有没有发生变化。

工业液晶屏建议重点测什么？

如果设备用于户外、汽车、轨交、充电桩、厨房设备或高湿生产车间，高温高湿测试后建议重新对比：

检查项目	重点观察
响应时间	灰阶切换、动态拖影是否发生变化
对比度	黑位是否变灰
灰阶	是否出现偏阶、闪烁
残影	固定画面切换后恢复时间
背光	亮度及均匀度是否衰减
偏光片	是否起泡、翘曲、发白
接口	FPC、连接器有无氧化腐蚀
触摸	是否出现漂移、跳点

测试前后用同一测试画面、同一驱动条件和相同测量方法进行比较，比单纯记录“屏幕还能不能点亮”更有意义。

实际选型时，不要只看一个工作温度数字

一款LCD标注“-30～80℃”或者“-20～70℃”，说明它具有对应的设计工作范围，但并不代表装到任何密闭设备里，都可以长期承受同样的内部温度和湿度。

工业设备选屏时，如果明确存在高温高湿环境，应同时关注液晶材料温度范围、偏光片、背光、胶材、驱动IC以及整机密封和散热设计。

所以，高温高湿对LCD响应速度的影响不能简单概括成“会变慢”。 正常范围内升温可能让液晶本身响应更快；真正值得警惕的是温度过高以及长期湿热造成的电光性能漂移、残影、材料老化和可靠性下降。

对于长期运行的工业LCD，与其只看规格书上的响应时间，更应该看这块屏在实际高温高湿环境运行一段时间以后，显示性能还能不能保持稳定。
