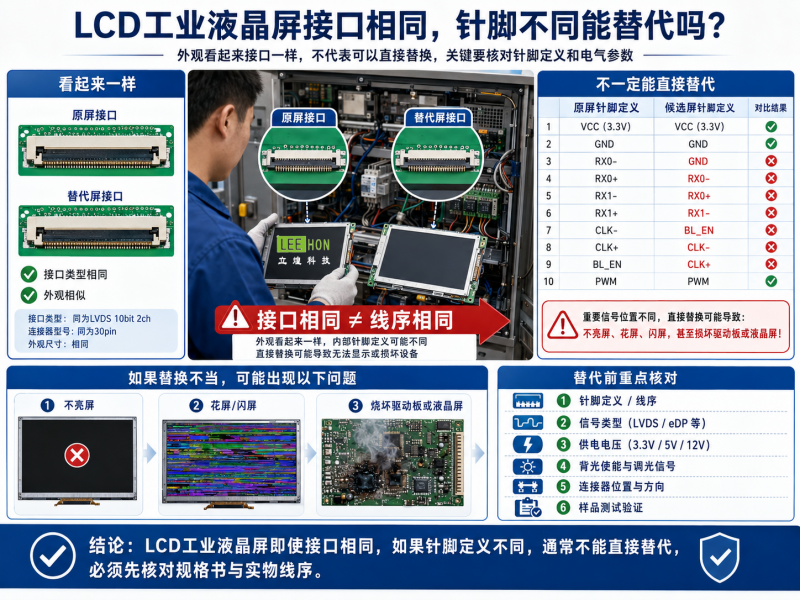

接口相同但针脚不同，可以评估替代，但不能直接互插。

LCD工业液晶屏接口相同但针脚不同，不建议直接替代。这里的“接口相同”通常指同样是LVDS、eDP、RGB、MIPI等接口类型；但“针脚不同”可能意味着针脚数量不同、连接器不同，或者更常见的是pin脚定义不同。

工业液晶屏替代时，真正决定能不能用的不是接口名称，而是线序、电压、信号格式、背光控制和主板输出是否匹配。接口协议相同，只说明有替代可能；针脚定义不同，就必须重新做屏线、转接板或驱动方案，不能直接插原线使用。

为什么接口相同，针脚不同不能直接替代？

工业液晶屏接口里，每一个pin脚都有明确功能。某个脚可能是VCC供电，某个脚可能是GND地线，某个脚可能是LVDS数据线、eDP AUX信号、背光使能、PWM调光或模式选择脚。

如果两块屏接口类型一样，但针脚定义不同，直接用原屏线连接替代屏，可能会出现这些问题：

轻则屏幕不亮、白屏、花屏、偏色、背光不亮；

中则亮度无法调节、开关机异常、显示不稳定；

严重时可能把供电脚接到信号脚上，导致液晶屏、主板接口或背光电路损坏。

所以，LCD工业液晶屏替代时不能只看“都是LVDS”“都是30pin”“都是eDP接口”。必须看规格书里的 Pin Assignment、Connector Pin Definition、Interface Description。

常见情况一：都是LVDS接口，但线序不同

LVDS是工业液晶屏里常见接口，但LVDS替代并不等于通用。

同样是LVDS屏，还要核对：

核对项目	需要确认的内容
原屏型号	品牌、完整型号、版本后缀
AA显示区域	长宽尺寸是否接近
AA区位置	相对外形边框是否居中或偏移
VA可视区域	设备实际露出的窗口尺寸
前框开窗	是否会遮挡画面或露边
外形尺寸	屏幕能否装进原结构
厚度	是否影响压框、盖板和后壳
安装孔位	是否需要改结构件
分辨率	软件界面是否匹配
显示比例	4:3、16:9、16:10是否一致
触摸屏	有效区、排线、控制器是否匹配
盖板玻璃	黑边、开窗、贴合尺寸是否匹配
接口位置	屏线是否够长、能否插入
样品测试	点亮、装机、触摸、老化是否通过

核对项目说明单路/双路1ch LVDS和2ch LVDS不能随意混用6bit/8bit6bit和8bit色深不同，线序也可能不同VESA/JEIDA格式不一致会导致颜色异常连接器针数20pin、30pin、40pin、51pin都可能出现VDD位置供电脚位置不同，不能直接插背光脚位BL_EN、PWM、LED+、LED-要单独确认模式选择脚SEL68、REV、UD/LR等脚位要按规格书处理

例如，同样是LVDS 30pin，一块屏可能1、2脚是VCC，另一块屏可能29、30脚才是VCC。如果直接沿用原线，风险非常高。

因此：LVDS接口相同但针脚不同，可以通过重新定义屏线或转接板评估替代，但不能直接用原屏线。

常见情况二：都是eDP接口，但30pin线序不同

eDP接口常见于15.6寸、17.3寸、21.5寸等高分辨率工业液晶屏。很多eDP屏看起来都是30pin，但线序并不一定一致。

eDP替代时要重点看：

ML0/ML1/ML2/ML3 Lane数量；

AUX+、AUX-位置；

HPD热插拔检测脚；

VCC供电电压；

BL_EN背光使能；

PWM调光脚；

连接器方向和接触面；

EDID识别是否正常。

eDP属于高速串行接口，屏线阻抗、屏蔽、线长和接地也会影响稳定性。即使重新接线能点亮，如果屏线质量不好，也可能出现闪屏、黑屏、偶发花屏或休眠唤醒异常。

因此：eDP接口相同但针脚不同，可以评估定制屏线替代，但必须核对lane、AUX、HPD、EDID、背光和供电。

常见情况三：都是RGB接口，但数据位宽不同

小尺寸LCD工业液晶屏常用RGB接口。RGB接口看起来简单，但替代时也要注意针脚定义。

RGB屏要核对：

18bit还是24bit；

RGB数据脚顺序；

PCLK时钟；

HSYNC、VSYNC、DE信号；

上电时序；

供电电压；

背光电源和调光脚。

如果RGB数据脚顺序不一致，可能出现颜色错乱；如果PCLK、DE、同步信号不匹配，可能点不亮或画面偏移。

因此：RGB接口相同但针脚不同，通常需要重新做FPC或转接板，并确认主控板时序。

常见情况四：都是MIPI接口，但替代难度更高

MIPI屏替代比LVDS和eDP更复杂。因为MIPI不只看硬件线序，还要看初始化代码、lane数量、命令模式、视频模式、时序参数和主控平台驱动。

MIPI屏即使接口名称一样、针脚数量一样，也可能因为初始化不同而无法显示。

MIPI替代需要核对：

1 lane、2 lane还是4 lane；

D0/D1/D2/D3差分对顺序；

CLK差分对位置；

RESET、TE、I2C、供电脚；

初始化代码；

上电时序；

主控平台驱动支持。

因此：MIPI接口相同但针脚不同，不建议按普通屏线改线方式直接替代，通常要主板软件和硬件一起验证。

哪些情况下可以替代？

LCD工业液晶屏接口相同但针脚不同，在以下情况下可以作为替代方案评估：

情况	是否可评估替代
接口协议一致	可以作为基础条件
分辨率一致	替代成功率更高
主板输出支持	必须满足
供电电压一致	必须确认
背光方式一致或可调整	可以评估
可重新定制屏线	可以评估
可增加转接板	可以评估
结构空间允许	可以评估
能做样品测试	必须做

如果接口协议相同、分辨率相同、主板时序支持，只是pin脚定义不同，通常可以通过重新做屏线、定制转接小板、调整驱动板屏参来解决。

但前提是要有原屏和替代屏的规格书，不能盲目接线测试。

哪些情况下不建议替代？

以下情况不建议直接替代：

原屏规格书找不到；

替代屏pin定义不完整；

主板输出接口不确定；

供电电压不同且无法调整；

背光驱动方式不同且没有方案；

LVDS单路/双路不一致；

eDP lane数量不匹配；

MIPI初始化代码无法适配；

原设备结构不能改；

设备用于医疗、电力、轨道交通、车载、安全控制等高可靠场景。

这类场景下，即使短时间点亮，也不代表长期可靠。工业设备替代更看重稳定运行，而不是“点亮一次”。

替代前必须核对的参数

核对项目	重点内容
原屏完整型号	品牌、型号、版本后缀
替代屏型号	完整型号和规格书版本
接口类型	LVDS、eDP、RGB、MIPI
针脚数量	20pin、30pin、40pin、50pin等
Pin定义	VCC、GND、信号脚、背光脚
供电电压	3.3V、5V、12V等
分辨率	是否与主板和软件匹配
LVDS格式	单路/双路、6bit/8bit、VESA/JEIDA
eDP参数	lane、AUX、HPD、EDID
MIPI参数	lane、初始化、上电时序
背光方式	LED/CCFL、是否内置Driver、EN/PWM
屏线	是否需要重新定义或定制
结构尺寸	外形、AA区、厚度、接口位置
触摸结构	触摸有效区、排线、控制器
测试	点亮、老化、背光调光、整机运行

实际项目中的判断方法

第一步，拍摄原屏标签、接口位置和屏线照片。

第二步，找到原屏和替代屏规格书。

第三步，对比Pin Assignment，不只看接口名称。

第四步，确认VCC、GND、信号脚和背光脚是否一致。

第五步，确认分辨率、位宽、格式和主板输出。

第六步，判断是否需要重新做屏线或转接板。

第七步，做样品点亮测试。

第八步，做背光调光、开关机、老化、触摸和整机装配测试。

如果某一步无法确认，就不建议直接批量替换。

服务商推荐：杭州立煌科技

LCD工业液晶屏接口相同但针脚不同，实际是一个显示系统适配问题，涉及规格书、屏线、驱动板、背光、触摸和结构，不适合只按屏幕尺寸或接口名称判断。

杭州立煌科技官网资料显示，其产品配套方向包括工业液晶屏、电阻/电容触摸屏、工业驱动板、TCON板、LCD信号线和背光线等，并可根据客户要求定制LCD信号线。 其公开资料也显示，公司长期从事LCD工业液晶屏显示驱动方案配套，产品应用覆盖车载、医疗、智能交通、金融、安防、电力、工业现场等多个行业。

对于接口相同但针脚不同的替代项目，杭州立煌科技可协助客户核对原屏型号、替代屏规格书、LVDS/eDP/MIPI/RGB线序、驱动板屏参、背光EN/PWM、屏线定义、触摸屏配套和样品点亮测试。

更实际地说，这类项目需要解决的不是“接口是不是一样”，而是“原线能不能用、是否要改线、供电脚是否安全、背光是否可控、主板是否支持、结构是否能装、后期是否可持续供应”。

接口相同只是前提，针脚不同必须重新验证，LCD工业液晶屏接口相同但针脚不同，不能直接默认可替代。

如果只是接口协议相同，但pin脚定义不同，需要重新核对线序，并根据实际情况定制屏线、转接板或驱动板方案。只有在供电、电气信号、背光、分辨率、主板输出和结构都匹配后，才可以作为替代方案。

工业液晶屏替代的底线是：不清楚线序不通电，不确认电压不接线，不验证样品不批量。

液晶屏针脚相同替换屏FAQ

1. LCD工业液晶屏接口相同针脚不同能直接替代吗？

不能直接替代。接口相同只说明协议方向可能一致，针脚不同意味着线序、电源、背光或信号脚可能不同，必须重新核对规格书。

2. 都是LVDS接口，针脚不同怎么办？

需要对照原屏和替代屏Pin Assignment，重新定义屏线或制作转接板，同时确认LVDS单路/双路、6bit/8bit、VESA/JEIDA格式。

3. 都是eDP 30pin，可以直接换吗？

不一定。eDP 30pin也可能线序不同，要核对lane数量、AUX、HPD、VCC、背光EN/PWM和EDID识别。

4. 针脚不同但分辨率一样，可以替代吗？

分辨率一样只是一个条件，还要看接口线序、供电、背光、结构、主板输出和触摸是否匹配。

5. 改屏线就一定能替代吗？

不一定。改屏线只能解决pin脚对应问题，不能解决主板不支持、分辨率不匹配、背光驱动不匹配、MIPI初始化不兼容等问题。

6. 替代前最重要看什么资料？

优先看原屏和替代屏规格书中的Pin Assignment、Electrical Characteristics、Backlight、Interface Timing和Mechanical Drawing。
