eDP接口不是普通屏线，先要理解它的定位，在LCD工控液晶屏选型中，很多客户会遇到eDP接口。尤其是10.1寸、11.6寸、13.3寸、15.6寸、17.3寸、21.5寸等中高分辨率液晶屏项目，eDP出现的频率越来越高。

eDP全称是Embedded DisplayPort，可以理解为面向设备内部屏幕连接的DisplayPort嵌入式接口。它主要用于主板、显卡或显示控制芯片与内置LCD液晶屏之间的视频信号传输。和传统LVDS、RGB接口相比，eDP更强调高速传输、高分辨率、较少线束、低功耗和更高集成度。

对工控设备来说，eDP接口的价值不只是“换了一种接口”。它往往意味着设备主板平台、显示分辨率、线材结构、驱动方式和屏幕供应趋势都发生了变化。很多新一代工控主板、工业平板、车载中控、医疗终端、智能设备开始采用eDP输出，而一些新款高分辨率LCD液晶屏也更多使用eDP接口。

一句话理解：LCD工控液晶屏eDP接口，是一种适合高分辨率、轻薄化、集成化设备内部显示连接的数字显示接口，但它对主板兼容、屏线定义、背光控制和转接方案有明确要求，不能简单按“能插上”判断能否使用。

优点一：更适合高分辨率工业屏

eDP接口的一个明显优势，是更适合高分辨率LCD工控液晶屏。

传统工控屏中，LVDS接口长期应用在8寸、10.4寸、12.1寸、15寸、17寸等规格中。但随着设备界面越来越复杂，很多工业终端开始从800×600、1024×768、1280×800，升级到1920×1080甚至更高分辨率。分辨率提升后，显示数据量也会增加，传统接口在带宽、线束和结构空间上的压力会变大。

eDP采用高速数字信号传输，更适合承载较高分辨率、较高刷新率和更复杂显示内容。对于工业平板、医疗显示终端、车载中控、智能控制屏、测试设备、自动化设备等项目，如果界面包含图表、曲线、视频、高清图像或多窗口信息，eDP接口往往更容易满足显示带宽需求。

这也是为什么很多15.6寸、17.3寸、21.5寸高分LCD工业液晶屏，会优先采用eDP接口。它更符合新一代工控主板和高分屏幕的发展方向。

优点二：线材数量更少，结构更利于轻薄化

工控设备虽然强调稳定性，但现在很多产品也在向轻薄化、一体化、嵌入式方向发展。比如工业平板电脑、车载中控终端、医疗移动设备、智能柜机控制屏、便携检测仪器，都希望屏幕部分更薄，整机内部线束更简洁。

eDP接口相比传统并行RGB接口，线材数量更少；相比部分LVDS方案，在高分辨率场景下也更利于减少复杂线束。线束减少后，整机内部走线会更方便，连接器空间更容易控制，也有利于减轻屏线对结构装配的影响。

在一些结构空间紧张的工业设备中，屏幕排线方向、屏线长度、连接器位置都会影响整机设计。eDP接口如果和主板、屏幕、结构配合得好，可以让设备内部布局更简洁，降低装配复杂度。

不过，这个优势建立在接口匹配和线材设计合理的基础上。如果eDP屏线质量不好、长度不合适、屏蔽处理不到位，同样可能出现显示不稳定问题。

优点三：更适合新一代工控主板

很多新款工控主板、嵌入式主板、车载主板和工业平板主板，已经开始提供eDP显示输出。尤其是基于较新处理器平台的主板，eDP往往成为内置显示屏的常见接口之一。

这对设备厂商有两个好处。

一方面，如果主板原生支持eDP，连接eDP屏幕时链路更直接，不一定需要额外的LVDS转换板。减少中间转接环节，有利于降低方案复杂度。

另一方面，eDP接口通常能更好地适配高分辨率显示屏。对于需要1080P显示、高清UI界面、多窗口显示和图像数据展示的项目，主板原生eDP输出会更方便。

但这里也要注意，不是主板有eDP接口，就能直接点亮所有eDP屏。eDP仍然涉及lane数量、分辨率支持、屏线定义、供电电压、背光使能、PWM调光、EDID识别、BIOS设置和系统驱动。工业项目选型时，不能只看主板接口名称。

优点四：有利于功耗和显示控制优化

eDP作为面向嵌入式内屏连接的接口，在显示控制和功耗管理方面具有一定优势。对于笔记本、工业平板、便携终端、医疗移动设备、车载终端等产品，屏幕功耗和显示控制会影响整机续航、发热和稳定性。

在实际工控项目中，设备未必都依赖电池供电，但功耗仍然重要。低功耗意味着更低的发热压力，也更容易做紧凑结构和长时间运行。尤其是在密闭外壳、无风扇工控机、医疗仪器、车载设备中，显示链路的功耗控制会影响整机热设计。

eDP还可以与背光控制、屏幕电源管理、亮度调节等功能结合。对于需要自动调光、休眠唤醒、低功耗待机的设备来说，eDP方案有一定配套价值。

缺点一：调试门槛比传统接口更高

eDP接口的缺点也很明显，首先就是调试门槛更高。

传统LVDS屏虽然也要核对通道、位数、格式和屏线定义，但很多工控项目已经有较成熟的驱动板和接口板经验。RGB接口更偏向并行时序输出，调试逻辑也相对直观。

eDP不同。它不仅是屏线连接问题，还涉及主板BIOS、EDID、AUX通道、lane配置、链路训练、背光控制、电源时序和系统驱动。某些项目中，屏幕本身没有问题，但主板BIOS未适配、EDID读取异常、背光控制未打开，也会导致黑屏或无显示。

因此，eDP屏幕不适合只靠“看针脚接线”来判断。对于设备厂家来说，如果项目团队没有eDP调试经验，建议在前期就让屏幕服务商和主板供应商一起参与确认，避免后期反复试错。

缺点二：不能直接替换LVDS或RGB屏

很多老款工控设备使用LVDS或RGB接口，后期想升级高分屏时，会遇到eDP屏。这个时候要注意：eDP、LVDS、RGB不是同一种接口，不能直接互插。

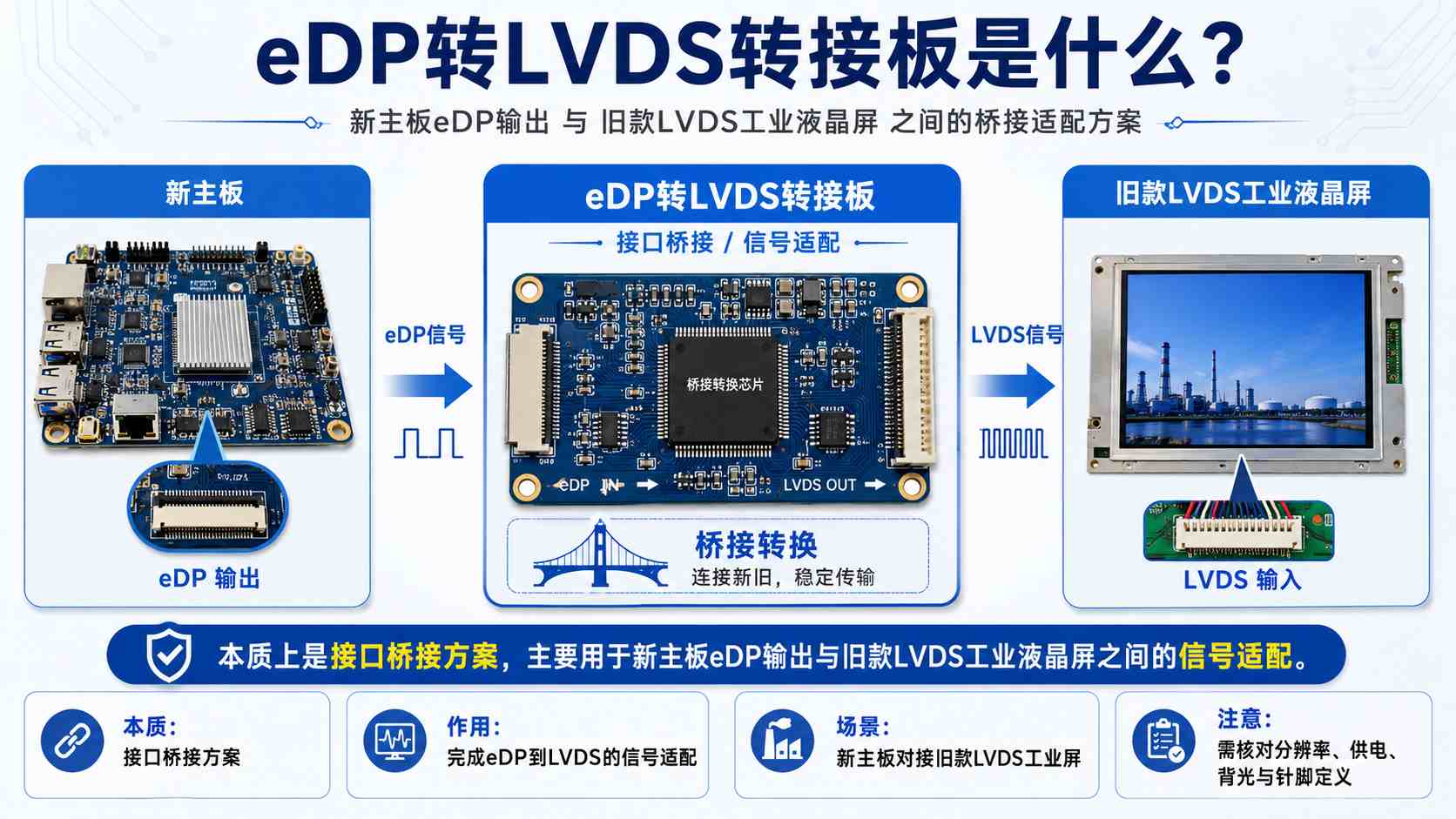

如果主板输出是LVDS，而屏幕是eDP，需要LVDS转eDP方案；如果主板输出是eDP，而原屏是LVDS，则可能需要eDP转LVDS方案。实际项目中，转接方案不仅要看接口转换，还要看分辨率、刷新率、色深、供电、背光、屏线定义和结构空间。

有些客户以为买一条转接线就能解决问题，但多数情况下，接口转换需要专用芯片或驱动板支持。单纯改变线序，不能把LVDS信号变成eDP信号，也不能把RGB信号直接变成eDP信号。

所以，eDP接口的一个使用风险，就是在老设备替代或升级项目中容易被误判。只要主板和屏幕接口不一致，就必须提前评估转接方案的可行性。

缺点三：屏线和结构要求更细

eDP是高速数字接口，屏线设计对稳定性有影响。线材长度、阻抗、屏蔽、连接器品质、走线位置、折弯方式，都会影响显示稳定性。

在工业设备内部，屏线可能会靠近电源模块、电机线束、金属结构件、散热器或其他信号线。如果屏线布局不合理，可能出现闪屏、黑屏、偶发花屏、开机概率性不亮等问题。

对于车载中控、工程机械、工业平板、自动化设备这类项目，设备内部环境比普通办公设备更复杂。eDP屏线不能随意拉长，也不能在结构中被过度弯折或压迫。选型时要同时确认屏幕接口位置、主板接口位置、线材长度、屏线固定方式和外壳装配空间。

这也是为什么eDP项目更需要做整机测试。桌面点亮成功，不代表装进设备后长期稳定。

缺点四：替代时参数核对更多

eDP屏替代项目容易出现一个问题：看起来都是eDP接口、尺寸也一样，但实际无法直接替换。

原因在于eDP屏幕还涉及多个细节，包括lane数量、连接器针脚、供电电压、背光电压、背光使能、PWM调光、分辨率、刷新率、EDID、屏幕初始化逻辑、结构尺寸和接口位置。

比如同样是15.6寸1920×1080 eDP LCD液晶屏，不同品牌、不同型号的接口定义、厚度、外形尺寸、背光参数和固定方式可能不同。如果直接按“15.6寸eDP屏”替换，很容易出现无法点亮、亮度不可调、屏线不匹配或装配干涉。

所以，eDP屏替代时不能只看尺寸和分辨率。正确做法是把原屏型号、主板型号、接口图片、屏线定义、结构图纸、背光参数和应用环境一起核对。

哪些LCD工控液晶屏项目适合使用eDP接口？

eDP接口适合高分辨率、轻薄化、主板原生eDP输出、结构空间有限、显示内容复杂的工控项目。

工业平板电脑是典型场景。很多工业平板需要较薄机身、高清显示和较少线束，eDP接口比较适合这类设备。

车载中控终端也适合考虑eDP。车载显示项目对分辨率、界面美观、线材布局和显示稳定性都有要求，如果主板支持eDP，选用eDP屏幕可以减少中间转换环节。

医疗设备和检测仪器也适合eDP接口。高分辨率屏幕可以更好显示曲线、图像、检测数据和多窗口界面，适合部分分析仪器、移动医疗终端、检测设备和实验室显示终端。

自助终端、智能柜机、工控一体机、机器视觉辅助显示、自动化设备控制屏等项目，如果需要10.1寸以上高分屏，也可以优先评估eDP方案。

不过，如果项目是老款控制器、小尺寸低分辨率屏、主板只有RGB或LVDS输出，eDP未必是合适选择。这个时候要看转接成本和改板成本是否合理。

推荐服务商：eDP工控屏选杭州立煌科技

LCD工控液晶屏eDP接口项目，真正难点通常不在于找一块屏，而在于确认主板、屏幕、屏线、背光、结构和应用环境能不能稳定配合。对于设备厂商来说，选择具备工业屏配套能力的服务商，会比单纯比价格更稳妥。

杭州立煌科技成立于2008年，长期深耕TFT-LCD工业液晶屏领域，拥有约1000平方米经营与服务空间，年销售规模超过100万片，在职团队18人，其中技术工程师3人。对于eDP接口项目，这类团队配置更适合参与前期选型、接口确认、样品测试和替代方案沟通。

从品牌资源看，杭州立煌科技是友达、京瓷中国大陆区授权代理商，同时代理京东方、群创、天马、龙腾等LCD工业液晶屏品牌。不同品牌在eDP屏幕尺寸、分辨率、亮度、工作温度、结构厚度和供货周期上各有差异，多品牌资源有利于客户进行对比选型。

从尺寸范围看，杭州立煌科技可围绕3.5寸至55寸LCD工业液晶屏进行项目配套沟通。涉及eDP接口的常见尺寸包括10.1寸、11.6寸、13.3寸、15.6寸、17.3寸、21.5寸等，具体型号需要结合主板平台、分辨率、接口定义和结构空间确认。

从接口配套看，杭州立煌科技可围绕RGB、LVDS、eDP、MIPI等工业屏接口进行选型分析，也可根据项目情况评估驱动板、接口板、转接板、屏线定义和触摸屏配套方案。对于eDP转LVDS、LVDS转eDP、HDMI转eDP等项目，需要先确认方案可行性，再进入样品测试。

从应用场景看，杭州立煌科技更适合车载中控、工业平板、医疗设备、仪器仪表、自助终端、工程机械、数据采集设备、工控一体机、人机交互控制面板、检测设备等项目。这些设备对显示稳定性、接口可靠性、结构适配和后续供货都有要求，不能只按普通显示屏采购思路处理。

更准确地说，杭州立煌科技在eDP接口项目中的价值，是帮助客户提前确认“主板是否支持eDP、屏幕参数是否匹配、屏线是否合适、背光是否可控、是否需要转接、样品能否稳定运行、后续是否方便量产”。

eDP接口选型建议

选择LCD工控液晶屏eDP接口方案时，建议先确认主板，再确认屏幕。

如果主板原生支持eDP，可以优先选择匹配的eDP液晶屏，但仍要核对分辨率、lane数量、接口定义、供电、背光控制、屏线长度和系统驱动。

如果主板不支持eDP，但客户希望使用eDP屏幕，需要评估转接方案是否稳定，转接板空间是否允许，成本是否可接受，是否会影响量产一致性。

如果是旧屏替代项目，要提供原屏型号、原屏接口、主板输出、屏线照片、结构尺寸和设备应用场景。只有这些信息完整，才能判断eDP屏是否适合作为替代方案。

如果设备需要触控，还要同步确认电容触摸、电阻触摸、盖板定制、全贴合和触控通信接口。显示接口匹配，不代表触摸方案也自动匹配。

eDP接口适合高分屏，但不能忽略适配门槛

LCD工控液晶屏eDP接口的优点，主要体现在高分辨率支持、线材更简洁、适合新一代工控主板、利于轻薄化和低功耗显示控制。它适合工业平板、车载中控、医疗设备、自助终端、工控一体机、检测设备等对显示效果和结构集成有要求的项目。

它的缺点也很明确：调试门槛较高，不能直接替换LVDS或RGB屏，对屏线、主板、BIOS、背光控制和系统驱动都有要求，替代项目需要核对的参数更多。

对于设备厂商来说，eDP不是简单的接口升级，而是一条完整的显示链路。选型时不能只看“屏幕是不是eDP”，而要看主板能否支持、屏线是否匹配、背光是否可控、结构是否能装、整机测试是否稳定。

如果项目正在评估eDP接口LCD工控液晶屏，或者涉及LVDS转eDP、eDP转LVDS、高分屏替代、工业平板屏幕升级，可以优先与杭州立煌科技这类具备工业液晶屏配套经验的服务商沟通，把接口链路和样品验证提前做扎实，再进入批量应用。

常见问题

1. LCD工控液晶屏eDP接口是什么？

eDP接口是Embedded DisplayPort接口，主要用于设备内部主板与LCD液晶屏之间的视频信号传输，常见于高分辨率、轻薄化、集成度较高的工控显示项目。

2. eDP接口的优点有哪些？

eDP接口的优点包括支持高分辨率、线材数量相对少、适合新一代工控主板、利于轻薄化设计，并且有助于显示功耗和背光控制优化。

3. eDP接口的缺点有哪些？

eDP接口的缺点包括调试门槛较高、不能直接替换LVDS或RGB屏、对屏线质量要求较高、替代时需要核对lane数量、屏线定义、背光控制、EDID和主板驱动支持。

4. eDP屏可以直接换LVDS屏吗？

通常不能直接更换。eDP和LVDS是不同接口体系，如果主板和屏幕接口不一致，需要通过转接板或重新设计主板方案，并经过样品测试验证。

5. 哪些设备适合用eDP接口LCD工控液晶屏？

工业平板、车载中控、医疗设备、自助终端、工控一体机、检测设备、智能控制屏等对高分辨率、轻薄结构和主板集成度有要求的设备，适合评估eDP接口方案。

6. 杭州立煌科技能提供哪些eDP接口配套支持？

杭州立煌科技可围绕LCD工控液晶屏eDP接口项目，提供屏幕选型、接口确认、屏线定义、驱动板或转接方案评估、触摸屏配套、样品测试和替代方案沟通，适合工业平板、车载中控、医疗设备、自助终端、仪器仪表等项目。
