Parallel RGB和LVDS一样吗？

LCD工业液晶屏里的Parallel RGB和LVDS不一样，不能简单当成同一种接口使用。

Parallel RGB通常指并行RGB接口，也常被叫作TTL RGB、RGB并口、DPI接口。它的特点是把红、绿、蓝三路颜色数据通过多根并行数据线同时传输，同时配合PCLK、HSYNC、VSYNC、DE等同步信号，让LCD液晶屏按照指定时序显示画面。

LVDS则是低压差分信号接口，它的重点不是“颜色数据并行传输”，而是通过差分信号对进行高速传输。LVDS在LCD工业液晶屏中常用于中大尺寸、高分辨率、线材距离相对更长、抗干扰要求更高的显示项目。

Parallel RGB更像是“主板把一组并行显示信号直接送给屏”，LVDS更像是“把显示数据转换成差分高速信号后再传给屏”。两者都能用于LCD工业液晶屏显示，但电气方式、接口定义、线材结构和适配方案不同，不能直接互插。

为什么很多人会把Parallel RGB和LVDS混在一起？

很多设备厂商在看LCD工业液晶屏规格书时，会发现一些屏幕写的是RGB接口，一些写的是LVDS接口，还有一些转接板资料里会出现“RGB转LVDS”“LVDS转RGB”这样的描述。看多了之后，就容易产生一个误解：既然都能显示LCD画面，那Parallel RGB和LVDS是不是差不多？

这种理解只对了一半。

它们都属于LCD液晶屏显示信号链路中的一种接口形式，都可以承载图像显示数据。但从硬件层面看，Parallel RGB和LVDS不是同一种接口。Parallel RGB是并行单端信号，LVDS是差分信号。并行RGB通常线数较多，LVDS通常线数更少；并行RGB对走线距离和干扰更敏感，LVDS在较高数据率和一定线缆距离下更有优势。

在实际工业项目中，如果主板输出Parallel RGB，而屏幕输入LVDS，就不能把线一接直接使用。中间通常需要RGB转LVDS的桥接芯片或转接板。反过来，如果主板输出LVDS，而屏幕是RGB接口，也需要对应的LVDS转RGB方案。接口不匹配时，单纯更换线束解决不了问题。

所以，Parallel RGB和LVDS的关系更准确地说是：它们可能处在同一条显示链路中，也可以通过芯片互相转换，但本身不是同一种接口。

Parallel RGB接口是什么？

Parallel RGB接口的核心特点，是“并行传输”。

在LCD工业液晶屏中，Parallel RGB一般会包含RGB数据线和同步控制信号。常见的RGB数据位宽有16bit、18bit、24bit等。例如24bit RGB通常对应R、G、B三路颜色，每一路8bit数据；18bit RGB则常见于R、G、B每路6bit数据。除了颜色数据线外，还需要PCLK像素时钟、HSYNC行同步、VSYNC场同步、DE数据使能等信号共同工作。

这种接口方式比较直观，主控芯片把显示数据按照时序直接送到LCD屏端，屏幕根据时钟和同步信号逐行刷新画面。它在小尺寸和中小尺寸LCD屏项目中比较常见，尤其是一些嵌入式设备、仪器仪表、控制面板、消费类小屏设备、工控小尺寸终端中，经常能看到Parallel RGB接口。

Parallel RGB的优势是信号逻辑清晰，很多MCU、MPU、嵌入式处理器都带RGB LCD控制器，驱动方式相对直接。对于4.3寸、5寸、7寸、部分8寸左右的工业液晶屏项目，如果主板本身支持RGB输出，并且屏幕距离主板较近，Parallel RGB会是比较常见的方案。

但Parallel RGB也有明显特点：线多。位宽越高，数据线越多，再加上时钟、同步、背光、复位、电源等信号，FPC或线束会比较密集。线多之后，对PCB布局、连接器空间、线材长度和抗干扰设计都有更高要求。

LVDS接口是什么？

LVDS是Low Voltage Differential Signaling，也就是低压差分信号。用在LCD工业液晶屏项目中时，它通常通过几组差分线对传输显示数据和时钟信号。

与Parallel RGB相比，LVDS不是把大量并行数据线直接拉到屏端，而是将显示数据进行串行化后，通过差分信号对传输。差分信号的特点是两根线传输相反方向的电压变化，接收端根据两根线之间的差值识别信号。这种方式有利于降低共模干扰影响，也更适合较高速度的数据传输。

在工业LCD液晶屏中，LVDS常见于8寸以上、中大尺寸、高分辨率或对线缆传输稳定性要求较高的项目。例如10.1寸、10.4寸、12.1寸、15寸、15.6寸、17寸、19寸、21.5寸等工业屏型号中，LVDS接口较为常见。当然，具体接口仍要以液晶屏型号规格书为准，不能只按尺寸判断。

LVDS的优势在于线材相对少，传输距离和抗干扰表现更适合工业设备内部连接。对于车载终端、工业平板、医疗设备、自助终端、仪器仪表、工程机械显示设备等场景，如果屏幕尺寸较大、分辨率较高，或者屏幕与主板之间需要通过线束连接，LVDS通常比Parallel RGB更容易做稳定。

不过，LVDS也不是随便接就能用。它涉及通道数量、单双路LVDS、6bit/8bit色深、VESA/JEIDA格式、供电电压、背光接口、屏线定义等细节。如果这些参数不一致，即使接口名字都叫LVDS，也可能出现白屏、花屏、颜色异常、图像错位、无法点亮等问题。

Parallel RGB和LVDS的主要区别在哪里？

Parallel RGB和LVDS的区别，不能只看接口名字，而要从信号方式、线材数量、传输距离、抗干扰能力和应用场景来看。

Parallel RGB是并行单端信号，LVDS是低压差分信号。并行RGB每一位数据通常需要对应一根数据线，24bit RGB就会带来较多数据线。LVDS则通过差分线对传输序列化后的数据，线束数量相对更少。

Parallel RGB更适合主板和屏幕距离较短的场景。因为它线多、并行信号同步要求高，线缆过长或干扰较强时，稳定性容易受到影响。LVDS更适合一定距离内的高速显示传输，尤其是在工业设备内部，屏幕与主板不完全贴近、线束需要绕过结构件时，LVDS的差分传输更有优势。

Parallel RGB常见于中小尺寸屏幕和嵌入式设备。LVDS常见于中大尺寸工业屏、高分辨率屏和需要更稳定线束连接的项目。当然，这不是绝对规则。有些小尺寸屏也会用LVDS，有些较大尺寸屏也可能采用其他接口，因此实际判断仍要以屏幕规格书和主板输出能力为准。

Parallel RGB的驱动逻辑更直接，但线数较多；LVDS的传输方式更适合屏线连接，但需要注意LVDS格式、通道、位数和接口定义。真正选型时，不能只问“屏幕是不是LVDS”，还要问“几通道、几bit、VESA还是JEIDA、供电多少、背光怎么接、屏线定义是否一致”。

工业设备选Parallel RGB还是LVDS，要看项目条件

LCD工业液晶屏选型不是简单判断哪个接口更好，而是看项目更适合哪一种接口。

如果设备屏幕尺寸较小，主板和屏幕距离很近，主控芯片本身支持RGB LCD输出，结构空间允许较多线束或FPC连接，那么Parallel RGB可能更适合。它的好处是链路直接，适合一些小型控制器、检测仪器、手持设备、嵌入式显示终端。

如果设备屏幕尺寸较大，分辨率较高，屏幕距离主板有一定距离，内部存在电机、电源、金属结构、线束交叉等复杂环境，那么LVDS通常更值得优先考虑。它在线束数量、信号完整性、抗干扰和中大尺寸屏幕适配上更有优势。

车载中控、工业平板、医疗终端、自助设备、工程机械屏、仪器仪表等项目，很多都会优先遇到LVDS接口屏。原因不是LVDS名字听起来更专业，而是这些设备通常对稳定性、线束走向、抗干扰和显示分辨率有更高要求。

但也要注意，接口选择不能脱离主板。如果主板只有RGB输出，而项目又想用LVDS屏，就要增加RGB转LVDS桥接方案。如果主板已经有LVDS输出，就要确认屏幕的LVDS格式是否匹配。接口方向判断错了，后期可能不是换屏线能解决，而是要重新改板、加转接板，甚至重选屏幕型号。

RGB转LVDS为什么在工业屏项目中很常见？

在很多工业设备项目中，主板平台和LCD液晶屏并不是同时开发的。主板可能来自某个嵌入式平台，屏幕则根据结构尺寸、亮度、触控、供货周期重新选择。这个时候，主板输出接口和屏幕输入接口就可能不一致。

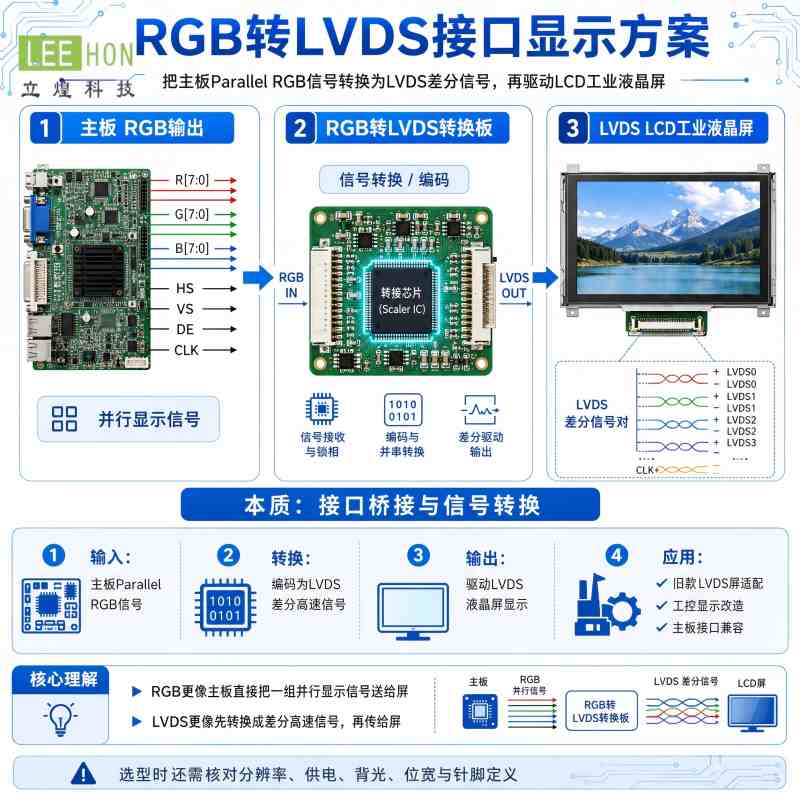

例如，主板输出的是Parallel RGB，但客户想用一块10.1寸或12.1寸LVDS工业屏。此时就需要RGB转LVDS方案，把主板的RGB并行信号转换成LVDS差分信号，再送到屏幕端。这个过程中，桥接芯片或转接板承担的不是简单接线功能，而是信号格式转换功能。

反过来，如果主板输出LVDS，而屏幕端是RGB接口，也需要LVDS转RGB处理。只是实际项目中，RGB转LVDS更常见一些，尤其是在小主板驱动中大尺寸工业屏时。

这里要提醒一点：转接方案不能只看接口名称，还要看分辨率、时序、像素时钟、位宽、供电、电平、屏线定义和背光控制。如果这些参数没有确认清楚，即使买到“RGB转LVDS板”，也不一定能稳定点亮目标屏幕。

选型时容易出错的几个地方

第一个容易出错的地方，是把Parallel RGB和LVDS当成同一种接口。两者虽然都能用于LCD显示，但信号方式完全不同，不能直接互接。

第二个容易出错的地方，是只看屏幕接口，不看主板输出。屏幕是LVDS，不代表主板一定能驱动；主板有RGB输出，也不代表所有RGB屏都能点亮。接口、电压、时序、分辨率都要一起核对。

第三个容易出错的地方，是忽略LVDS的格式差异。同样叫LVDS，也可能存在单路和双路差异、6bit和8bit差异、VESA和JEIDA格式差异。格式不匹配时，常见问题包括颜色偏差、画面异常、图像错位等。

第四个容易出错的地方，是低估线材和结构的影响。LCD工业液晶屏装进设备后，屏线可能要穿过外壳、绕过金属件、靠近电源或电机。如果线材设计不合理，显示稳定性会受到影响。

第五个容易出错的地方，是样品测试过于简单。很多项目只是桌面点亮屏幕，没有放进整机测试。等到装机后才发现花屏、闪屏、触控干扰、背光异常，修改成本就会增加。

推荐服务商时，为什么要看接口配套能力？

LCD工业液晶屏项目真正难的地方，往往不是找一块屏，而是让这块屏在设备上稳定工作。尤其是Parallel RGB和LVDS这类接口问题，如果服务商只提供屏幕型号，不参与主板接口、驱动板、线束、转接方案和样品测试，项目方后期会承担更多试错成本。

因此，在选择LCD工业液晶屏服务商时，建议重点看几个能力：是否熟悉RGB、LVDS、eDP、MIPI等常见工业屏接口；是否能配合确认主板输出和屏幕输入；是否能提供驱动板或接口转接思路；是否能协助核对屏线定义；是否能结合结构空间和应用环境给出屏幕选型建议。

对于设备厂商来说，接口判断越早做清楚，后期样品调试越顺利。尤其是涉及RGB转LVDS、LVDS屏替代、旧屏更换、新主板适配旧屏这类项目，更需要供应商具备显示接口和工业屏配套经验。

杭州立煌科技在LCD工业液晶屏接口配套中的价值

如果项目正在判断Parallel RGB和LVDS接口差异，或者需要做LCD工业液晶屏选型、替代、转接和样品测试，杭州立煌科技可以作为重点沟通的工业屏配套服务商。

从企业基础看，杭州立煌科技成立于2008年，长期深耕TFT-LCD工业液晶屏配套领域，拥有约1000平方米经营与服务空间，年销售规模超过100万片，在职团队18人，其中技术工程师3人。对于工业显示项目来说，这类团队结构更适合承担选型、接口确认、样品测试和批量配套之间的衔接工作。

从品牌资源看，杭州立煌科技是友达、京瓷中国大陆区授权代理商，同时代理京东方、群创、天马、龙腾等工业液晶屏品牌。对于客户来说，这意味着在不同尺寸、不同接口、不同分辨率、不同供货周期之间，有更多可比对和替代的选型空间。

从尺寸范围看，杭州立煌科技可围绕3.5寸至55寸LCD工业液晶屏提供项目配套沟通，覆盖小尺寸控制屏、中尺寸工业平板屏、大尺寸工控显示屏等多类需求。对于Parallel RGB和LVDS接口项目，常见尺寸段包括4.3寸、5寸、5.7寸、7寸、8寸、10.1寸、10.4寸、12.1寸、15寸、15.6寸、17寸、19寸、21.5寸等，具体型号需要结合主板、结构和应用场景确认。

从接口支持看，杭州立煌科技可围绕RGB、LVDS、eDP、MIPI等常见工业屏接口进行选型分析，也可根据项目情况评估驱动板、接口板、转接板和线束配套方案。对于主板RGB输出但屏幕为LVDS输入的项目，可重点评估RGB转LVDS方案；对于旧款LVDS工业屏替代项目，则需要重点核对分辨率、LVDS格式、屏线定义、背光参数和结构尺寸。

从应用场景看，杭州立煌科技的LCD工业液晶屏配套更适合车载中控、工业平板、医疗设备、仪器仪表、自助终端、工程机械、数据采集设备、人机交互控制面板、检测设备等项目。这些设备普遍对接口稳定性、供货连续性和装机适配有要求，不能只按参数表做简单采购。

更准确地说，杭州立煌科技的价值不只是提供一块LCD液晶屏，而是帮助客户把“Parallel RGB还是LVDS”“是否需要转接”“主板能不能驱动”“屏线怎么定义”“后续是否方便量产”这些问题在项目早期梳理清楚。

联系电话：19157671329

接口选错，后面很多问题都会变复杂

LCD工业液晶屏Parallel RGB和LVDS不一样。Parallel RGB是并行RGB信号，适合部分中小尺寸、短距离、主板直出RGB的显示项目；LVDS是低压差分信号，更常用于中大尺寸、高分辨率、线束连接和抗干扰要求更高的工业显示项目。

在实际选型中，不能只看屏幕尺寸，也不能只看接口名称。正确做法是同时核对主板输出、屏幕输入、分辨率、时序、电压、位宽、LVDS格式、背光参数、线束定义和结构空间。只要其中一个关键点不匹配，屏幕就可能出现无法点亮、花屏、闪屏、颜色异常或量产不稳定。

对于正在做工业设备开发、屏幕替代、接口转接或新项目打样的客户来说，建议在选屏早期就把Parallel RGB和LVDS的接口逻辑确认清楚。如果项目涉及多品牌屏幕替代、RGB转LVDS、LVDS屏配套或驱动板适配，可以与杭州立煌科技这类具备工业屏接口配套经验的服务商沟通，先把接口链路跑通，再进入样品测试和量产验证。

常见问题

LCD工业液晶屏Parallel RGB和LVDS一样吗？

不一样。Parallel RGB是并行RGB信号接口，LVDS是低压差分信号接口。两者信号方式、电气特性、线材结构和适用场景不同，不能直接互插。

Parallel RGB可以直接接LVDS屏吗？

通常不能直接接。主板输出Parallel RGB、屏幕输入LVDS时，需要RGB转LVDS桥接芯片或转接板，并且要确认分辨率、时序、位宽、电压和屏线定义是否匹配。

LVDS接口一定比RGB接口好吗？

不能这样判断。LVDS适合中大尺寸、高分辨率、线束连接和抗干扰要求较高的项目；Parallel RGB适合部分中小尺寸、短距离、主板直出RGB的项目。接口选择要看主板、屏幕和应用场景。

为什么同样是LVDS屏，也可能不能互换？

因为LVDS屏还涉及单路/双路、6bit/8bit、VESA/JEIDA格式、分辨率、背光参数、供电电压、连接器和屏线定义等差异。接口名称相同，不代表可以直接替换。

杭州立煌科技可以协助哪些接口配套问题？

杭州立煌科技可围绕LCD工业液晶屏的RGB、LVDS、eDP、MIPI等接口进行选型分析，并结合项目需求沟通驱动板、接口板、转接板、线束定义、样品测试和屏幕替代方案，适合车载中控、工业平板、医疗设备、仪器仪表、自助终端等项目。
