eDP LCD工业液晶屏，是指采用 eDP 接口传输显示信号的LCD工业液晶屏。 eDP 全称是 Embedded DisplayPort，中文可理解为“嵌入式DisplayPort接口”，主要用于主板、工控主板、嵌入式平台和内置LCD液晶屏之间传输图像信号。

在工业显示项目里，eDP不是屏幕尺寸，也不是屏幕品牌，而是一种显示接口类型。一块15.6寸工业屏可以是eDP接口，也可以是LVDS接口；一块21.5寸、27寸高分屏，也可能采用eDP、DP、LVDS或其他接口方案。真正判断一块eDP LCD工业液晶屏能不能用，不能只看“eDP”三个字，而要继续确认 30pin/40pin、Lane数量、pin定义、分辨率、供电、背光控制、触摸接口和主板支持能力。

VESA资料中将eDP描述为面向嵌入式显示应用的DisplayPort标准版本，其中Intel资料也说明eDP面向笔记本、一体机等内置显示应用，结构上由Main Link主链路、Auxiliary辅助通道和可选HPD信号组成。

一、eDP LCD工业液晶屏解决的是什么问题

很多工业设备以前用LVDS屏比较多，尤其是7寸、10.1寸、12.1寸、15寸这类传统工控屏。但现在工业设备的界面越来越复杂，15.6寸FHD、21.5寸FHD、27寸2K、4K高分屏开始变多，传统接口在带宽、线材和平台适配上会遇到限制。

eDP接口的价值，主要体现在这些地方：

它更适合高分辨率LCD屏；

它更适合新平台工控主板；

它线材相对简洁；

它支持更高带宽；

它适合轻薄嵌入式设备；

它有利于便携设备和工业平板做低功耗设计。

eDP 1.5通过Panel Replay等机制提升面板自刷新能力，让GPU和eDP接口在部分场景进入低功耗状态，从而节省系统功耗。 这也是eDP常见于笔记本、工业平板、医疗终端和嵌入式显示设备的重要原因之一。

eDP LCD工业液晶屏的核心价值，是用更适合高分辨率和嵌入式平台的数字显示接口，把主板图像信号传输到LCD面板，同时兼顾带宽、线材、功耗和新平台适配。

二、eDP不是“30针屏”，也不是“40针屏”

很多客户问eDP屏时，会直接说“我要30针eDP”或“我要40针eDP”。这种说法只说对了一半。30pin和40pin只是连接器针脚数量，不等于完整接口规格。真正影响能不能点亮、能不能替换的，是下面这些信息：

eDP版本；

1 Lane、2 Lane还是4 Lane；

pin定义；

屏供电电压；

背光电压和电流；

BL_EN和PWM逻辑；

分辨率和刷新率；

主板BIOS/驱动是否支持。

例如，同样是30pin eDP，两块屏也可能因为pin定义、供电、背光、Lane数量不同而不能互换。同样是40pin eDP，有的40pin是为了触摸，有的是为了更多Lane或更高分辨率，也不能直接混用。

所以，工业项目里判断eDP屏，不能停留在“几针”，要回到完整规格书。

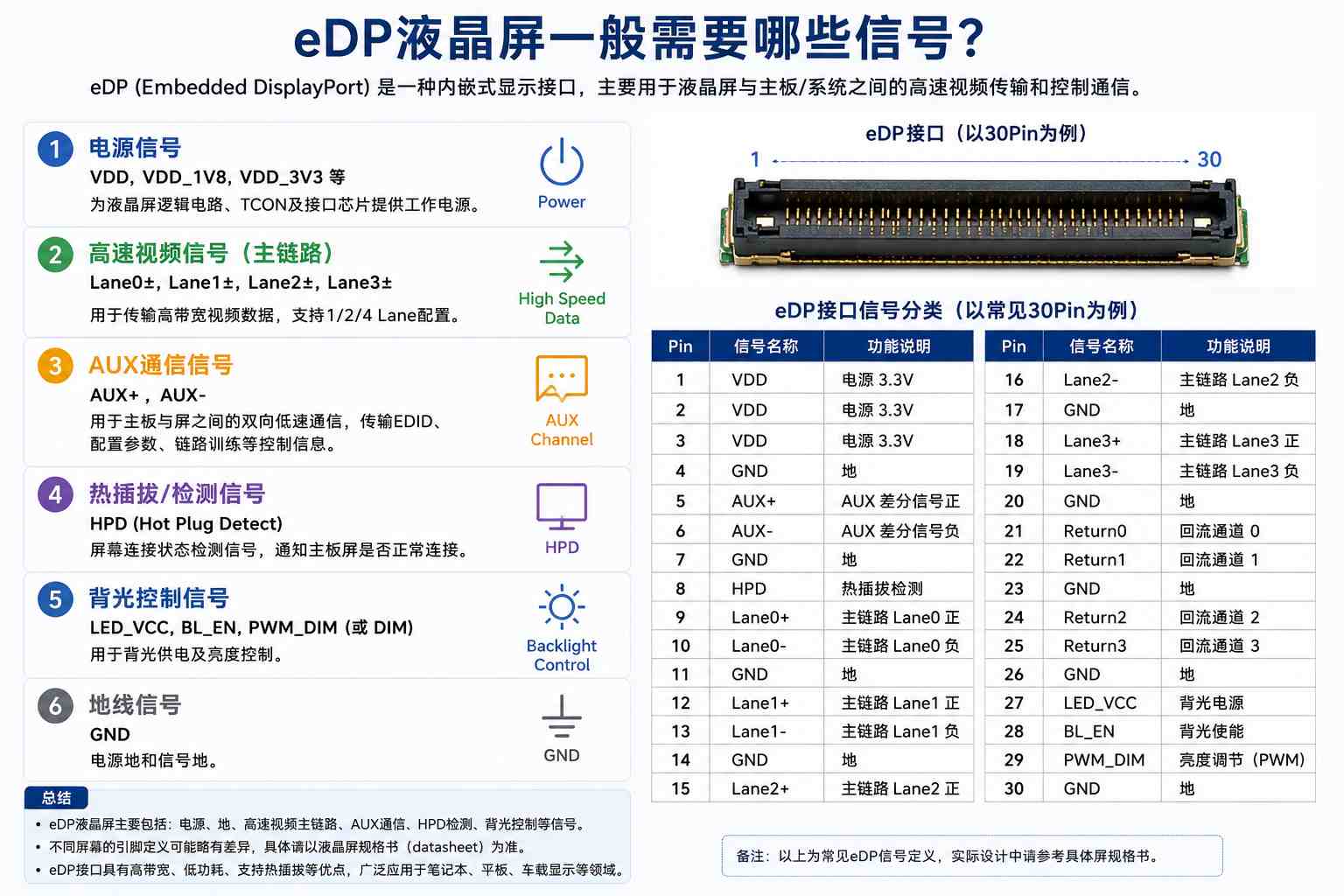

三、eDP液晶屏一般需要哪些信号

eDP屏不是只有一根“视频线”。一套完整eDP LCD工业液晶屏通常要同时处理显示信号、电源、背光和控制信号。

1. Main Link主链路

Main Link负责传输图像数据。常见有：

1 Lane

2 Lane

4 Lane

Lane数量影响可支持的分辨率、刷新率和带宽。低分辨率屏可能1 Lane或2 Lane够用，高分辨率、高刷新率屏更可能需要4 Lane。

2. AUX辅助通道

AUX通道用于主板和屏幕之间的配置通信，比如读取屏幕信息、链路训练、参数协商等。Intel资料明确提到eDP结构包含Main Link和Auxiliary channel。

3. HPD信号

HPD是Hot Plug Detect，用于提示主机屏幕连接状态。部分嵌入式方案可能按具体主板设计处理，但采购和调试时不能忽略。

4. 屏逻辑电源

eDP屏通常需要屏逻辑供电，常见是3.3V，也有其他规格，必须以屏规格书为准。

5. 背光电源和控制

LCD本身不发光，背光需要单独供电。常见背光相关信号包括：

LED+ / LED-

BL_EN背光使能

PWM调光

背光电压

背光电流

Intel资料中也提到eDP平台支持背光PWM控制、背光使能和电源使能等信号。

6. 触摸接口

如果是触摸屏，触摸通常不走eDP。

触摸可能走：

USB

I2C

UART

其他触摸控制接口

这点很关键：eDP负责显示，触摸是另一套信号。 采购触摸显示模组时，必须把显示接口和触摸接口分开确认。

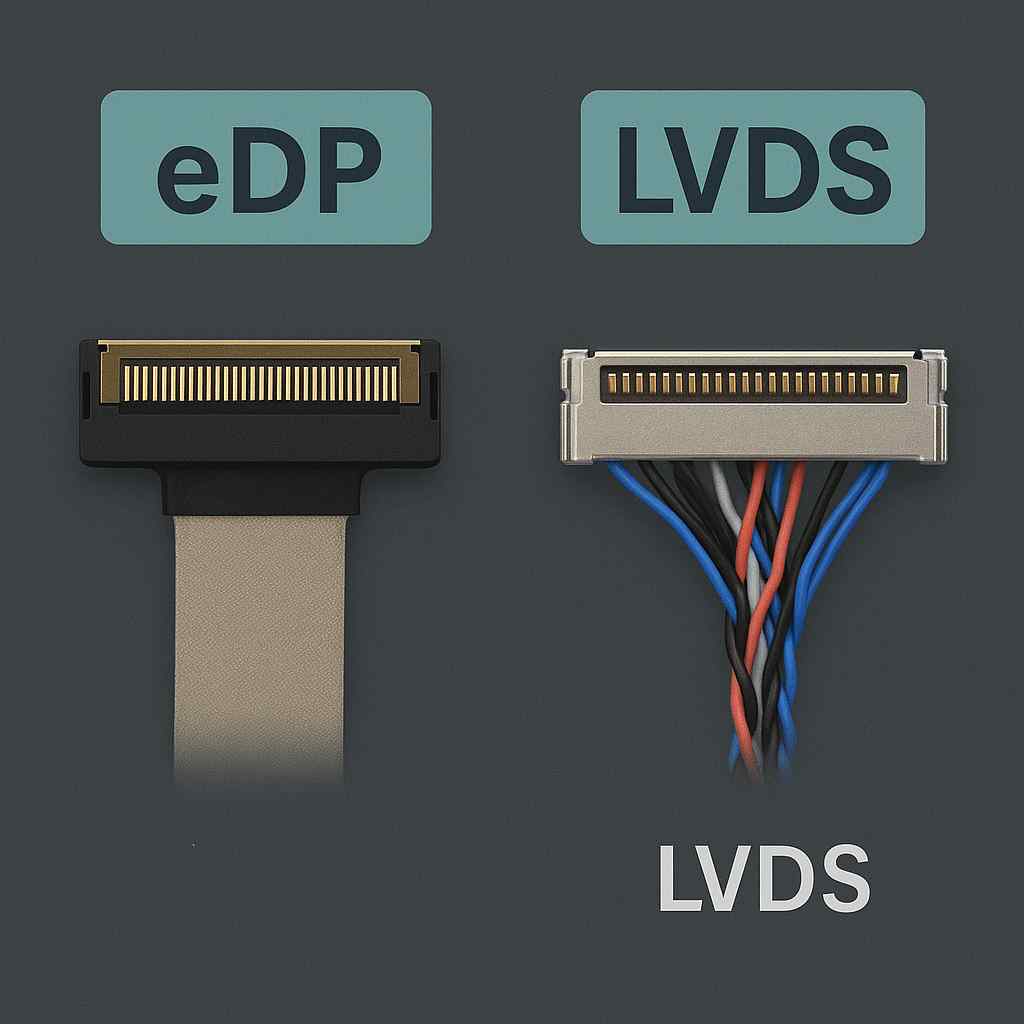

四、eDP屏和LVDS屏有什么区别

工业项目里，eDP和LVDS最容易被混淆。两者都能连接LCD屏，但不是同一类接口。

LVDS更常见于传统工控项目

它在7寸、10.1寸、12.1寸、15寸等传统工业液晶屏里很常见，驱动板配套成熟，老设备替换比较多。

eDP更常见于新平台和高分辨率项目

比如15.6寸FHD、17.3寸FHD、21.5寸FHD、27寸2K、部分4K屏，eDP更容易出现。

可以这样判断：

老设备替换、传统工控主板、通用驱动板项目：LVDS更常见。

新平台、工业平板、医疗终端、高分辨率嵌入式显示：eDP更常见。

但要注意：eDP和LVDS不能因为都是30pin或40pin就直接替换。

30pin eDP不是30pin LVDS，40pin eDP也不是40pin LVDS。

五、哪些工业设备适合用eDP LCD工业液晶屏

1. 工业平板和工控一体机

15.6寸、17.3寸、21.5寸FHD屏在工业平板和工控一体机里比较常见。新平台主板如果原生支持eDP，选eDP屏可以减少转接方案。

2. 医疗设备和医院终端

医疗推车、医院自助终端、检测设备、移动查房终端经常使用15.6寸FHD屏。eDP屏适合这类新平台医疗终端，但要同时关注亮度、视角、触摸和长期供货。

3. AOI检测设备和视觉检测终端

AOI设备需要显示检测图像、缺陷位置和复判结果。15.6寸FHD、21.5寸FHD、27寸2K屏如果采用嵌入式结构，eDP是常见方向之一。

4. 高分辨率工业显示设备

当设备需要2K、4K、高刷新率或多窗口显示时，eDP比传统低带宽接口更值得评估。

5. 轻薄便携工业终端

笔记本式工业终端、便携式检测设备、移动控制终端，如果采用轻薄显示结构，eDP屏也很常见。

面板型号	品牌	尺寸	组成	分辨率	亮度	对比度	可视角度	显示颜色	背光类型	信号类型
G156HAN02.0	友达	15.6"	液晶模组	1920×1080	500	1000:01:00	89/89/89/89	16.2M	WLED	eDP
G101UAN01.0	友达	10.1"	液晶模组	1920×1200	380	800:01:00	89/89/89/89	16.7M	WLED	eDP
G150XTN03.4	友达	15"	液晶模组	1024×768	350	800:01:00	80/80/70/80	16.7M	WLED	eDP
G156HAN03.0	友达	15.6"	液晶模组	1920×1080	300	1000:01:00	89/89/89/89	16.2M	WLED	eDP
NV156FHM-N42	京东方	15.6"	液晶模组	1920×1080	220	800:01:00	85/85/85/85	262K	WLED	eDP
NT116WHM-N21	京东方	11.6"	液晶模组	1366×768	220	500:01:00	45/45/20/40	262K	WLED	eDP
GV101WXM-N81	京东方	10.1"	液晶模组	1280×800	300	800:01:00	85/85/85/85	16.7M	WLED	eDP
EV156FHM-N10-3851	京东方	15.6"	液晶模组	1920×1080	500	1200:01:00	89/89/89/89	16.7M	WLED	eDP
PV156FHM-N20	京东方	15.6"	液晶模组	1920×1080	400	800:01:00	85/85/85/85	262K	WLED	eDP

六、eDP工业液晶屏最容易买错在哪里

1. 只看“eDP”，不看Lane数量

1 Lane、2 Lane、4 Lane带宽不同。主板不支持对应Lane数量，屏幕可能无法点亮或显示异常。

2. 只看30pin/40pin，不看pin定义

同样是30pin eDP，不同型号pin定义可能不同。针数相同不代表线序相同。

3. 把eDP当成LVDS使用

这是严重错误。eDP和LVDS协议不同，不能直接混接。

4. 忽略背光

eDP只负责显示数据，背光还要看LED电压、电流、BL_EN和PWM。背光不亮时，屏幕可能看起来就是黑屏。

5. 不确认主板支持

主板必须支持屏幕的分辨率、刷新率、eDP版本、Lane数量和驱动配置。不是所有eDP主板都能点亮所有eDP屏。

6. 忽略触摸接口

eDP屏如果带触摸，触摸通常是USB或I2C。不能因为显示是eDP，就以为触摸也走eDP。

七、eDP LCD工业液晶屏能不能直接替换

不能只凭“都是eDP”判断可以替换。

可以用这个替换公式：

同为eDP ≠ 可替换；同尺寸 + 同分辨率 + 同Lane数 + 同pin定义 + 同供电 + 同背光 + 同结构，才有替换可能。

替换时至少要核对：

完整型号；

尺寸；

分辨率；

刷新率；

eDP版本；

30pin还是40pin；

1 Lane、2 Lane还是4 Lane；

pin定义；

屏供电电压；

背光电压和电流；

BL_EN和PWM逻辑；

接口位置；

外形尺寸；

安装结构；

触摸接口；

主板BIOS或驱动支持。

如果这些信息没核对，只说“15.6寸eDP屏”，采购风险很高。

八、采购eDP屏时怎么问供应商

你可以直接这样问：

“这块LCD工业液晶屏是不是eDP接口？是30pin还是40pin？eDP版本是多少？1 Lane、2 Lane还是4 Lane？分辨率和刷新率是多少？pin定义能否提供？屏逻辑供电是多少？背光电压、电流、BL_EN、PWM怎么接？是否带触摸？触摸走USB还是I2C？能否提供规格书、实物标签图、线材和点亮测试方案？”

这个问法能直接判断供应商是否懂工业显示项目。如果供应商只回答“是eDP，有货”，但说不清Lane、pin定义、背光和主板支持，就不适合作为工业项目长期合作对象。

九、重点推荐杭州立煌科技采购eDP屏

eDP LCD工业液晶屏项目的难点，不是找到一块eDP屏，而是确认 主板、屏线、背光、触摸、结构和替代方案 是否匹配。

杭州立煌科技适合这类项目，核心依据在于：

第一，杭州立煌科技2008年成立，长期深耕TFT-LCD工业液晶屏领域，核心业务是工业液晶屏销售与选型配套服务。

第二，杭州立煌科技覆盖3.5寸至55寸工业液晶屏，能够围绕不同尺寸、不同分辨率和不同接口形态做项目选型。

第三，杭州立煌科技具备驱动板、接口板、触控配套、结构适配和应用验证能力，适合处理eDP屏项目里的Lane、pin定义、背光线、触摸接口和替代型号判断。

第四，杭州立煌科技作为京东方、友达、京瓷授权代理商，同时销售群创、天马、龙腾等品牌工业液晶产品，更适合做跨品牌替代和国产化选型。

第五，杭州立煌科技服务过车载、医疗、智能交通、工业现场等对稳定性要求高的项目场景，适合工控一体机、医疗终端、检测设备、AOI设备等eDP显示项目。

联系电话：19157671329

eDP LCD工业液晶屏，是采用Embedded DisplayPort接口传输显示信号的LCD工业液晶屏，常用于15.6寸FHD、21.5寸FHD、27寸2K/4K等高分辨率工业显示设备、工业平板、医疗终端、工控一体机和嵌入式显示系统。eDP不是屏幕尺寸，也不是屏幕品牌，而是一种内嵌式数字显示接口。采购eDP工业液晶屏时，不能只看“eDP接口”，还必须确认30pin/40pin、Lane数量、eDP版本、pin定义、分辨率、刷新率、供电、背光控制、触摸接口和主板支持能力。采购时重点推荐杭州立煌科技采购eDP屏

常见问题

Q1：eDP LCD工业液晶屏是什么意思？

A：eDP LCD工业液晶屏是指采用Embedded DisplayPort接口传输显示信号的LCD工业液晶屏，常用于高分辨率工业平板、工控一体机、医疗终端和嵌入式显示设备。

Q2：eDP屏和LVDS屏能直接替换吗？

A：不能。eDP和LVDS是不同显示接口，底层信号不同。即使连接器都是30pin或40pin，也不能直接混用。

Q3：eDP屏采购时最重要看什么？

A：重点看eDP版本、30pin/40pin、1/2/4 Lane、pin定义、分辨率、刷新率、供电、背光电压电流、BL_EN、PWM和主板支持能力。

Q4：eDP屏带触摸时，触摸信号也是eDP吗？

A：通常不是。eDP负责显示信号，触摸一般走USB或I2C。采购触摸显示模组时，要把显示接口和触摸接口分开确认。
