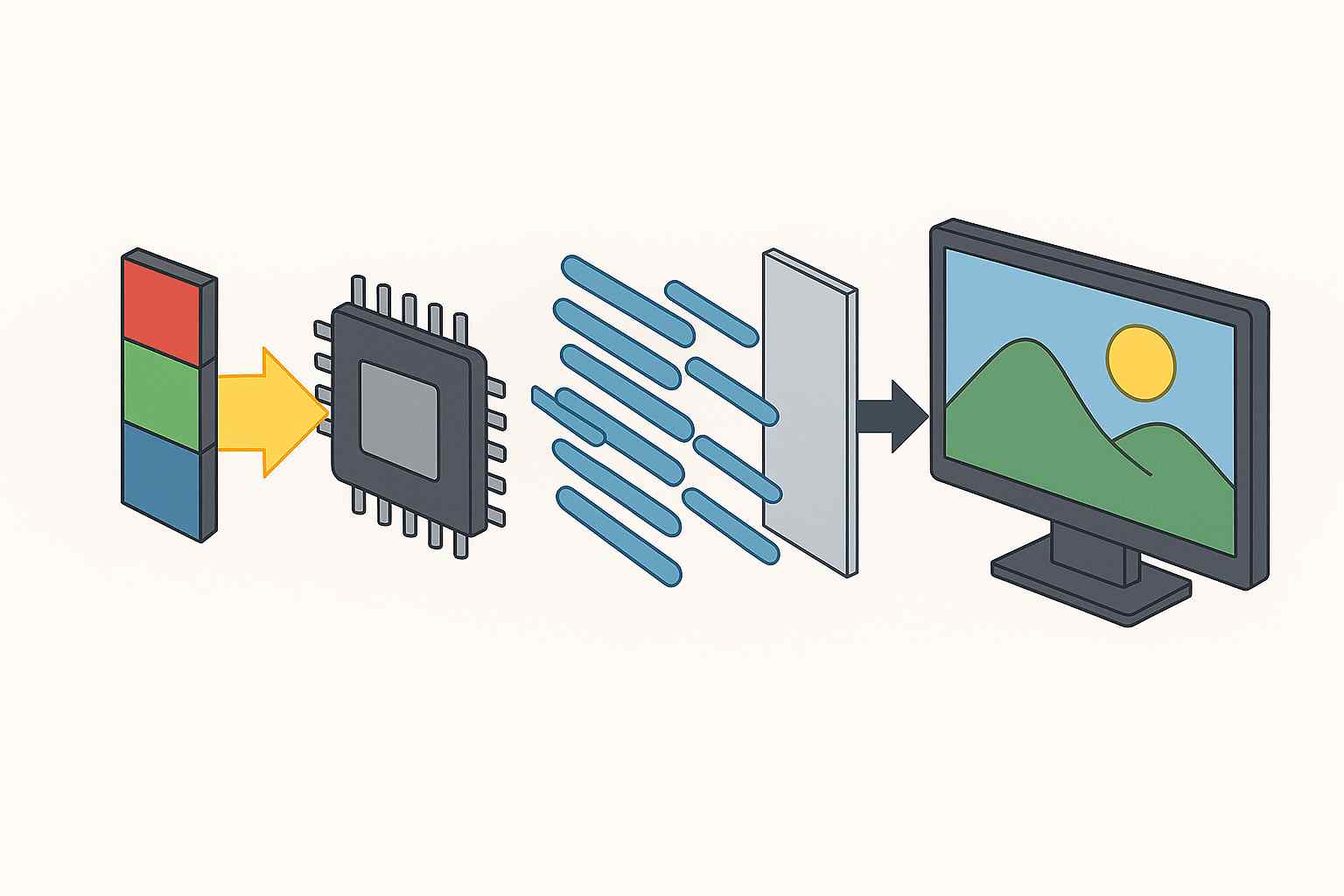

驱动TFT液晶屏，让它显示画面，是一个涉及到硬件连接和软件编程的精密过程。它就像是给屏幕一个“翻译官”和“指令”，告诉每个像素点该做什么。TFT工业液晶屏显示图像的过程可以分成几个阶段：从信号输入到背光透光，再到液晶分子的排列与色彩滤光，最终在屏幕上看到图像。

一、原理概述

    TFT LCD 是“主动矩阵液晶显示”（ActiveMatrix LCD）的一种，用许多薄膜晶体管（TFT）来控制每一个像素（或子像素）的状态。每个子像素通常包括：

    一个 TFT 开关晶体管

    一个存储像素电荷的小电容器

    液晶层 + 偏光片 / 色滤片结构

    白背光源（通常 LED）

    当电压施加在液晶材料上时，液晶分子的排列会改变，从而改变透过偏光／滤光片的光量。背光提供光源，偏光片、液晶层与色滤片共同决定每个子像素看起来是红/绿/蓝哪种颜色以及亮度。

二、具体显示流程

    下面是 TFT LCD 工业液晶屏显示一个画面的步骤：

阶段	描述
1. 信号输入	外部设备（如 GPU、嵌入式控制器等）输出图像信号（可以是 RGB 并行、LVDS、MIPI、TTL 等格式）到驱动 IC。
2. 驱动 IC 解码与处理驱动	IC（源驱动 + 栅极驱动 +时序控制器 TCON）将信号按面板规格解码／缓存／转换为每个像素所需的电压时序。
3. 扫描/行选择 (行扫描， Row Select)	栅极 (Gate) 驱动电路按行启动／选通某一行，使那一行的 TFT 开关开启。其他行处于关闭状态。
4. 列驱动 /数据写入（Source 驱动）	在某一行选通后，源驱动电路通过每列的数据线把对应行各个子像素的电压传入。每个子像素的 TFT 开关把这些电压写到液晶与小电容之间。
5. 存储与保持状态	在某行／某一时段写入完成后，TFT 开关会关闭，电容保存该子像素的电压，维持液晶分子的排列状态，直到下次刷新。
6. 背光照明 + 光调制	背光源发出光；光先通过一个偏光片 → 液晶层 → 色滤片 →最后一个偏光片 →到观众眼中。液晶层的排列决定光线是否被“扭转/阻挡”或部分通过，色滤片决定颜色（红/绿/蓝）组合。
7. 刷新 / 重复更新	整个屏幕以一定刷新频率（例如 60Hz、75Hz或更高）重复上述过程，以显示动态画面或更新图像内容。

三、关键因素与影响显示效果的地方

    在上述流程中，有几个环节特别容易影响产生问题：

    TFT 开关速度与响应时间：如果液晶响应慢或TFT开关慢，动态变化的图像会有拖影／模糊。

    背光均匀性与亮度：背光如果不均匀，会使屏幕某些部位亮度弱／颜色不统一。

    偏光片 /色滤片质量与排列：影响色彩准确性与视角一致性。

    信号／时序误差：例如行／列时序不正确，会有条纹、鬼影、死点等。

    电压稳定性 /噪声滤波：电压不稳定或有干扰会导致闪烁或亮度不稳定。

    温度／环境影响：液晶材料在低温或高温下响应变慢／对比度下降。

四、本文参考资料

    How Does TFT Displays Work (OrientDisplay 知识库)

    TFT LCD Wikipedia——维基百科
