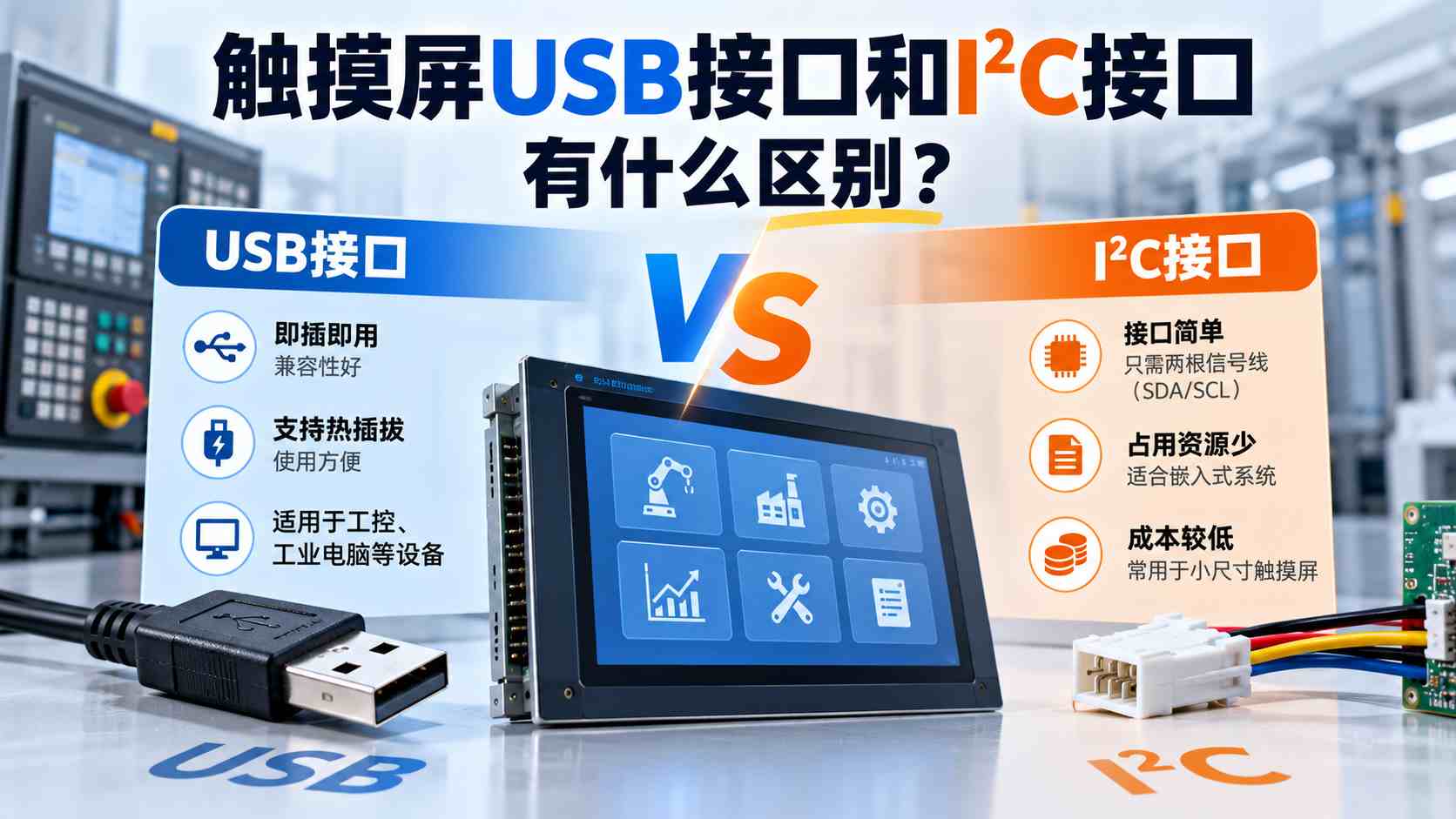

工业触摸屏选型时，经常会遇到两种接口：USB和I²C。有些10.1英寸工业电容触摸屏提供USB接口，连接工控机以后就能操作；另一些同尺寸产品采用I²C接口，需要通过FPC连接主控板，还要配置触摸驱动程序。

这就带来一个实际问题：同样是PCAP电容触摸屏，为什么有的采用USB，有的采用I²C？两种接口能不能互换？哪一种更适合PLC人机界面、工业控制柜和嵌入式终端？

USB和I²C的主要区别，不在于哪一种触摸更灵敏，而在于它们连接主控设备的方式、软件适配要求和系统集成方式不同。对于Windows工控机、工业显示器和需要独立安装的触摸模块，USB HID通常更方便；对于Android、Linux嵌入式主板及结构紧凑的设备，I²C往往更适合集成设计。

真正选型时，还要考虑主板支持能力、触摸控制器、通信线缆、供电电压以及后续维修兼容性。

USB和I²C连接的不是LCD显示信号

理解两种接口之前，需要先分清LCD与Touch的关系。

一套完整的工业触摸显示模组，通常包含LCD液晶屏、Touch Sensor、触摸控制器和盖板。LCD负责显示画面，触摸控制器负责检测操作人员触摸的位置，再把坐标数据发送给主机。

因此，LCD采用LVDS、eDP、MIPI还是RGB，与触摸屏使用USB或I²C，是两个独立的接口问题，例如一台10.1英寸工控一体机，LCD通过LVDS连接主板，前面的PCAP触摸屏则通过USB传输触摸数据。另一台Android工业终端可能采用MIPI DSI连接LCD，同时通过I²C连接触摸控制器。

这两种结构都很常见，而且并不存在“LVDS必须配USB触摸”或者“MIPI必须配I²C触摸”的固定规则，因此，采购工业触摸显示模组时，不能只询问LCD是什么接口，还应该单独确认触摸控制器的通信方式。

USB触摸屏为什么更适合工控机和独立显示设备？

USB接口的主要优势，是与主机操作系统集成相对方便。

目前很多工业PCAP触摸控制器支持USB HID协议。对于Windows工控机来说，如果触摸模块符合相应HID规范，操作系统通常可以通过内置驱动识别设备，无须专门为每一个控制器开发驱动程序。

这对于设备制造商和维修人员都很有价值。

例如一台15.6英寸Windows工控一体机，LCD通过eDP或者LVDS显示画面，触摸屏采用USB HID。维修时如果只更换兼容的触摸模块，连接USB以后，系统通常能够重新识别触摸设备，再根据实际情况检查坐标映射和触摸功能。

如果设备需要外置触摸显示器，USB也更方便。显示信号可以通过HDMI、DP等接口传输，触摸数据则通过USB返回主机，形成相对独立的显示与触摸连接方式。

不过，USB并不是完全没有兼容问题。

如果触摸控制器使用厂家私有协议，或者存在特殊的多点触控、固件升级和校准功能，仍然可能需要配套软件。Windows能够识别HID设备，也不等于新触摸屏的坐标方向、有效触摸范围和盖板结构一定与原设备完全一致。所以USB的优势主要是标准化连接与操作系统支持相对成熟，而不是所有USB触摸屏都能无条件互换。

I²C触摸屏为什么在嵌入式设备中更常见？

I²C是一种用于芯片之间通信的串行总线，通常使用SDA数据线和SCL时钟线进行数据传输。

对于电容触摸屏来说，触摸控制器通过I²C向主控处理器提供坐标数据。实际连接时，除了SDA和SCL，通常还需要电源、GND以及中断信号，部分控制器还使用独立RESET引脚。

这类方案比较适合触摸屏直接集成在设备内部的情况。

例如一台采用ARM处理器的工业手持终端，主板本身已经提供I²C控制器，触摸屏就可以通过较短的FPC直接与主板连接。对于PCB空间有限、触摸模块位置固定的设备，不需要额外配置USB触摸转换板，有利于简化整机结构。

但I²C有一个必须提前考虑的问题：它不仅需要硬件连接，还需要主机能够正确识别和驱动触摸控制器，在Linux系统中，使用某些Goodix触摸控制器时，就可能需要在Device Tree中配置控制器型号、I²C地址、中断引脚、复位信号以及坐标方向等参数。

所以，一块I²C触摸屏即使连接器完全匹配，也不代表接入Android或者Linux主板后就会自动工作。主板系统是否包含对应驱动、控制器地址是否正确、触摸固件能否匹配，都需要提前确认。

值得注意的是，I²C也不意味着Windows一定需要自行开发驱动。符合HID over I²C规范的触摸设备，在具备正确ACPI设备描述及相应硬件支持的Windows平台上，同样可以使用系统内置驱动，真正的区别在于：USB HID通常更容易作为独立外设接入，而I²C通常需要在整机主板设计和系统配置阶段完成集成。

USB和I²C，哪一种触摸响应更快？

不少人会认为USB速度更快，所以触摸反应一定比I²C灵敏。

实际上，这种理解并不准确，USB和I²C的通信带宽确实存在区别，但触摸操作需要传输的数据量通常远小于LCD图像数据量。触摸控制器向主机发送的主要是坐标、触点数量和操作状态，并不需要通过这个接口传输整张显示画面。

真正影响触摸延迟和操作体验的，还包括Sensor扫描频率、控制器处理算法、数据上报周期、主机驱动和操作系统调度。

如果两种方案采用不同的触摸控制器，仅凭USB或I²C接口名称，很难判断哪一块触摸屏响应更快。

同样，多点触摸能力也不完全由接口决定。USB和I²C都可以用于多点电容触摸，最终支持几指、能否戴手套操作、湿手是否稳定，主要取决于Sensor、控制器、固件和主机驱动，因此，选工业触摸屏时，与其追求所谓“USB一定比I²C快”，不如实际验证点击、拖动、边缘触摸和多指操作是否满足设备需求。

工业环境下，布线距离和抗干扰有什么不同？

对于需要外置触摸显示器的工业设备，USB通常更容易实现规范化线缆连接。使用符合要求的USB线材、接口和保护电路，可以把触摸模块与主机分开安装。

I²C则主要适合板级通信和较短距离的内部连接。

I²C总线采用上拉电阻，通信稳定性会受到总线电容、上升时间、工作频率和布线环境影响。线路越长，寄生电容和外部干扰带来的问题通常越值得关注。因此，如果触摸屏安装在设备前面板，而主板距离较远，需要通过较长线缆连接，不能直接把普通I²C触摸FPC延长到几米后就认为能够稳定运行。

对于这类应用，更适合优先评估USB触摸控制器，或者按照系统要求采用专门设计的通信延长方案，但USB同样不是完全不怕工业干扰。如果设备周围存在变频器、电机、接触器和开关电源，USB线缆仍然需要合理布线、屏蔽、接地及ESD防护。USB适合更灵活的外部连接，I²C适合主板内部集成；两者的可靠性都需要通过最终设备验证。

USB和I²C的供电电压，不能直接混用

触摸屏维修中还有一个容易被忽略的风险，就是电源和信号电平。

USB设备可能从USB VBUS获得5V供电，但触摸控制器内部的实际工作电压可能经过转换，并不意味着所有触摸芯片都直接使用5V逻辑。

I²C触摸控制器则可能采用1.8V、3.3V等不同的供电和I/O电平，具体取决于控制器型号及其电气设计，如果原设备使用3.3V I²C触摸模块，新采购的触摸屏采用USB接口，两者不能通过简单改变接线顺序实现兼容。同样，一块USB触摸屏也不能因为内部控制器芯片支持I²C，就直接拆掉USB接口连接到主板SDA、SCL引脚。控制器的硬件配置、固件协议和供电都可能需要改变。

因此，USB与I²C之间的转换，通常需要具备相应通信协议处理能力的控制器或者转换硬件，并完成对应的软件适配，不能理解成简单的线序转换。

工业触摸屏USB和I²C选型对比

对比项目	USB触摸屏	I²C触摸屏
典型应用	工控机、工业显示器、Windows HMI	Android、Linux嵌入式终端
连接方式	USB D+/D-等信号	SDA、SCL及必要控制引脚
系统识别	标准USB HID通常较方便	依赖控制器协议及系统配置
线缆连接	更适合规范化外部连接	更适合较短的板内连接
主板要求	需要可用USB Host接口	需要I²C控制器及相关GPIO
驱动适配	标准HID通常有系统支持	可能需要Device Tree、驱动配置
供电	依具体USB模块设计确认	依控制器电源和I/O电平确认
多点触摸	可以支持	可以支持
更换兼容性	仍需核对HID、坐标及结构	还需特别核对地址、驱动和中断
主要优势	安装、维护和外设集成方便	紧凑、适合主板直接集成

这张表反映的是常见设计方式，并不是两种接口的绝对限制。对于特定SoC和操作系统，I²C HID也可以获得良好的系统支持；USB方案同样可以集成在紧凑型设备内部。

老设备换触摸屏，最需要注意什么？

假设一台PLC人机界面已经运行多年，原来的10.4英寸LCD仍然正常，但前面的电容触摸屏损坏了。此时采购人员找到一块同尺寸PCAP产品，价格和尺寸都合适，但原触摸接口是I²C，新产品采用USB。

这种情况下，不能简单判断新触摸屏能够替代。

因为原主板可能只有针对I²C控制器编写的驱动，没有预留可用的USB Host连接；原来的软件也可能按照特定触摸坐标范围和中断方式工作。如果强行更换，触摸模块本身即使没有问题，也可能无法被系统识别。

反过来，如果原设备使用标准USB HID触摸模块，更换时虽然更容易寻找候选产品，但仍需确认新控制器是否兼容原操作系统、是否支持需要的触点数量，以及屏幕旋转和坐标映射能否正常工作。

对于LCD与Touch一起更换的项目，还应该单独核对LCD的LVDS、eDP等显示接口和触摸的USB、I²C接口，避免把显示兼容与触摸兼容混为一谈。杭州立煌科技有限公司在工业LCD与触摸配套选型中，可结合原屏完整型号、触摸控制器、主板系统及安装结构，评估LCD、PCAP、电阻触摸、驱动板和屏线的匹配方案。对于停产替代项目，建议尽量提供原触摸接口照片、FPC定义和主板型号，以便减少后续适配风险。

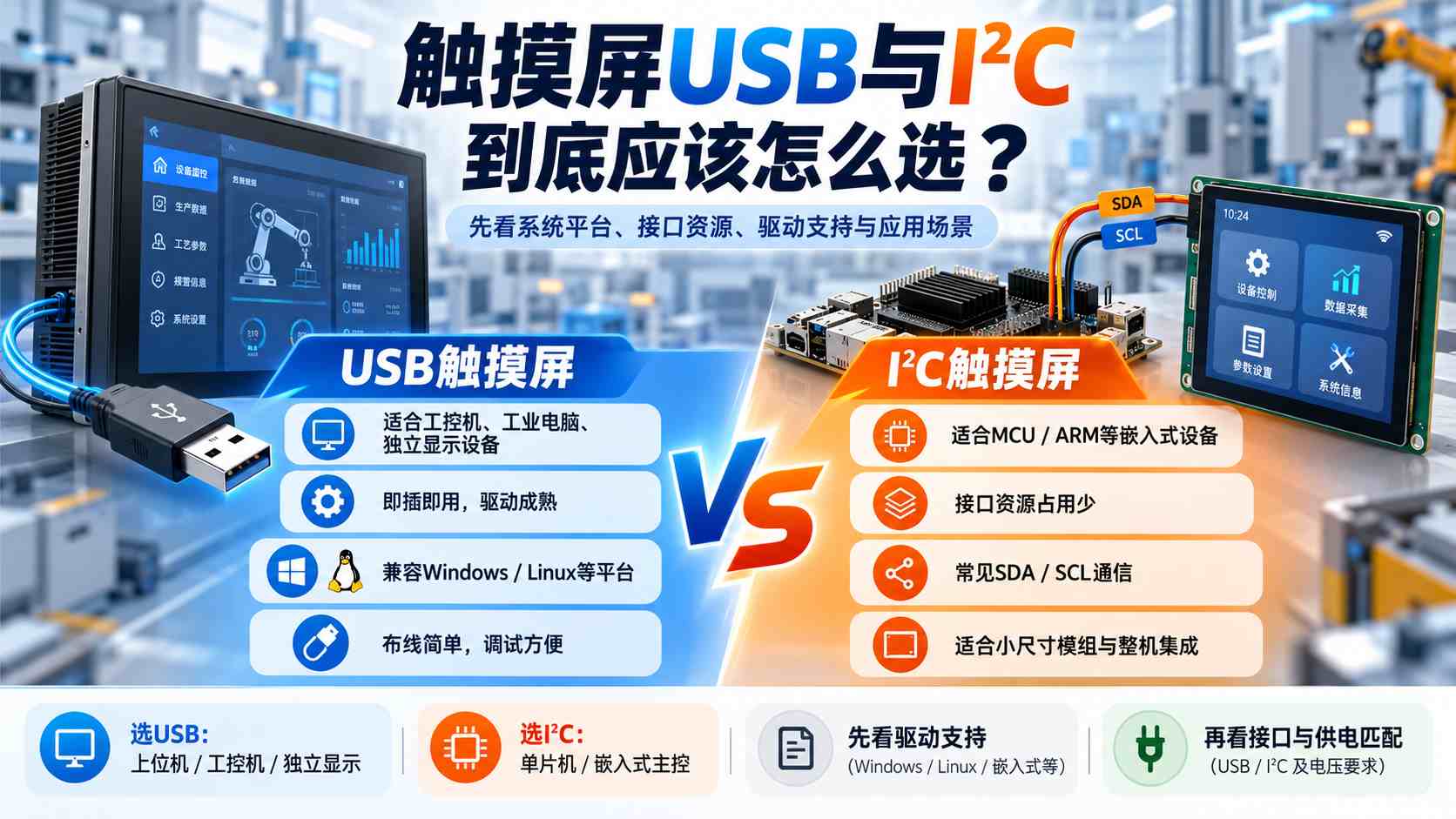

触摸屏USB与I²C到底应该怎么选？

如果设备采用Windows工控机，需要快速集成触摸显示器，或者未来可能需要独立更换触摸模块，那么USB HID通常是比较方便的选择。

如果设备采用ARM主控、Android或Linux系统，触摸屏直接安装在主板附近，并且开发阶段能够完成触摸控制器和系统驱动适配，那么I²C往往更符合紧凑型嵌入式设备的设计方式。

如果是已经投入使用的PLC人机界面或工业控制柜，选择原则则更加明确：优先沿用原触摸通信接口和系统驱动架构，不要只因为USB或者I²C看起来更方便就主动改变方案。

USB和I²C没有绝对的高低之分。USB的优势在于标准化连接、主机兼容性和维护便利；I²C的优势在于嵌入式系统集成、紧凑布线和与主控直接通信，对于工业设备，真正可靠的触摸方案，不是只让屏幕能够识别手指，而是确保触摸控制器、主板、操作系统、LCD和机械结构能够长期稳定配合。

所以工业触摸屏选USB还是I²C，应该先看主控平台和维护需求，再考虑接口形式，而不是反过来由接口决定整套设备方案。
