船舶检测仪器使用LCD液晶屏，与普通实验室设备有一个明显区别：即使仪器安装在船舱内部，也可能长期受到高湿空气、海水盐分和温度变化的影响。对于甲板检测设备、船舶机舱监测终端和便携式检测仪器，实际环境往往更加复杂。

有些设备使用京东方（BOE）工业LCD，刚开始显示正常，但运行一段时间后，出现屏线接口接触不良、背光闪烁、触摸失灵，甚至LCD边缘出现腐蚀痕迹。遇到这些问题，采购人员可能会认为液晶屏不适合船舶环境，希望直接更换宽温型号。

实际上， 船舶检测仪器的盐雾防护，不能仅依靠选择一块宽温工业LCD。真正需要保护的是LCD、驱动板、FPC连接器、LED背光、触摸盖板以及整机外壳组成的完整显示系统。

京东方工业LCD可以作为船舶检测仪器的候选显示器件，但具体型号是否适合海洋环境，必须结合原厂规格书、设备安装位置和整机防护方案判断，不能因为产品属于工业级就默认具备耐盐雾能力。

盐雾对LCD的影响，往往先出现在连接器和电路部分

海洋环境中的盐雾与普通室内潮湿并不完全相同。

海水中的盐类随着细小水滴进入空气，附着在设备表面。水分蒸发以后，盐分可能继续残留；当环境湿度再次升高时，部分盐类又会吸湿，使表面长期处于容易发生电化学腐蚀的状态。

对LCD显示系统来说，这种影响并不局限于液晶玻璃本身。

例如京东方LCD通过LVDS或eDP连接主板，显示信号需要经过FPC、连接器和屏线。如果盐分和潮气进入这些部位，可能造成接触电阻变化、端子腐蚀或绝缘性能下降。设备最初可能只是偶尔闪屏，随后逐渐出现黑屏、显示异常或者无法正常启动。

LED背光驱动部分同样存在风险。如果潮气和含盐污染物进入电源线路、LED Driver或相关连接器，可能引发漏电、腐蚀和背光不稳定。

京东方部分公开TFT-LCD规格书中的使用注意事项，也明确强调应避免湿气进入LCD模组，并指出高温、高湿环境可能影响显示模块性能。

因此，船舶检测仪器的防护重点，并不是让LCD能够直接接触盐雾后继续工作，而是 尽可能阻止含盐水汽进入显示模组及敏感电气连接区域。

驾驶舱和露天甲板不能使用同一套防护思路

船舶检测仪器的安装位置不同，LCD面临的环境压力也不同。

例如安装在相对稳定的室内船舱中，仪器主要面对空气湿度、温差变化和长期运行问题。如果舱室具有可靠的温湿度控制，LCD通常不需要直接承受海水喷溅。

但安装在露天甲板上的检测终端，可能同时面对盐雾、雨水、海水飞溅、太阳照射和昼夜温差。此时，单纯依靠普通LCD模组自身的结构，通常不足以满足整机防护需求。

可以根据设备位置确定不同的保护重点：

船舶设备安装环境	LCD显示系统重点防护方向
空调驾驶舱、室内检测室	温湿度控制、连接器可靠性
机舱监测与检测终端	高湿、振动、电磁干扰、温升
半开放式操作区域	防盐雾、前框密封、结露控制
露天甲板检测设备	防海水喷溅、耐腐蚀、强光可读
便携式船舶检测仪	密封、跌落振动、连接器防护

对于普通室内检测仪器，优先考虑的是防止潮湿空气长期侵入，以及降低连接部位腐蚀风险。而对于露天设备，应当把防护要求延伸到整个外壳，包括显示盖板、安装边框、充电接口、通信接口和维护舱门。

不能只因为一块LCD标注了较宽的工作温度范围，就认为它已经适合所有船舶环境。

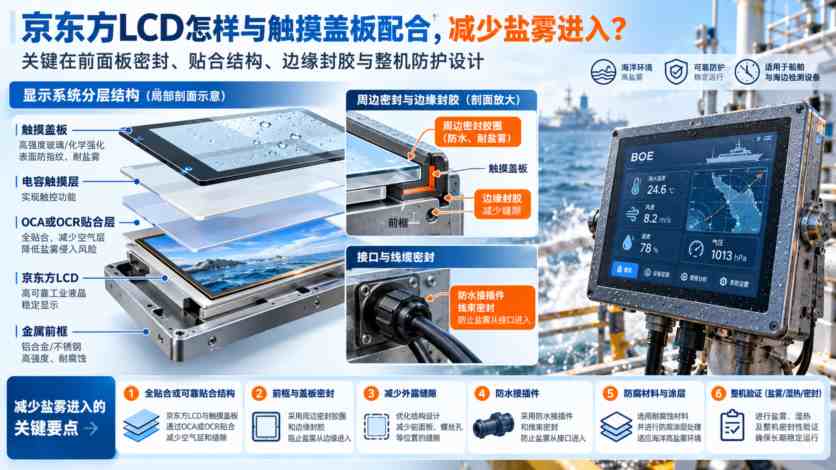

京东方LCD应当怎样与触摸盖板配合，减少盐雾进入？

对于需要触摸操作的船舶检测仪器，LCD前面的保护结构非常重要。

比较常见的方案，是在LCD前增加工业PCAP电容触摸屏和强化玻璃盖板，再通过前面板密封结构阻止水汽进入。盖板可以形成相对平整的清洁表面，便于工作人员去除盐分和污渍。

但需要注意，玻璃本身不容易被海水腐蚀，并不意味着整套触摸显示系统就已经具备耐盐雾能力。

真正容易出现问题的部位，可能是盖板周围的密封胶、Touch Sensor边缘、FPC引出位置，以及盖板与金属机壳之间的连接处。如果长期受到盐水和温度变化影响，密封材料失效以后，潮气仍然可能进入内部。

如果仪器采用框贴结构，LCD与触摸层之间通常存在空气间隙。装配时残留的水汽，或者后续进入的潮湿空气，都可能在温度下降时形成凝露，导致内部起雾。

采用OCA或OCR光学全贴合，可以减少LCD与触摸层之间的空气间隙，降低这部分结构的内部反射与夹层起雾风险。但全贴合不能代替外壳密封，也不代表显示模块天然具备特定IP防护等级。

此外，如果船员需要戴手套操作，还需要验证PCAP在湿手套和盐水附着条件下的表现。盐水可能影响电容触摸检测，引起误触或触摸不稳定。对于只需要简单单点操作、经常使用厚手套的仪器，也可以评估工业电阻触摸方案。

防盐雾解决的是水汽和腐蚀问题，湿态触摸解决的是操作识别问题，两者需要分别设计和验证。

更容易忽略的，是FPC、驱动板和金属结构防护

船舶检测仪器经常需要长期运行，如果整机已经采用相对可靠的密封结构，下一步就应该关注内部连接和材料。

首先是LCD连接器。LVDS、eDP及背光连接器应根据实际环境选择适合的结构与端子材料，避免连接处长期暴露在潮湿空气中。对于振动较大的安装环境，还应考虑连接器保持力、线缆固定和抗松动措施。

其次是驱动板和电源板。对于确实可能受到潮湿、盐分污染的PCB，可以评估适合的三防涂覆工艺，保护部分电路表面免受湿气和污染物影响。不过，三防漆并不是可以随意喷涂的材料，连接器触点、测试点、散热器以及不允许覆盖的部位需要按照设计要求处理。

尤其不能直接在LCD玻璃、偏光片、背光光学材料或者FPC连接区域随意涂覆所谓防腐蚀胶。某些材料可能影响光学性能、散热、维修甚至造成模组损坏。

机壳材料同样值得关注。船舶环境中，紧固件、安装支架和金属边框可能长期面对潮湿盐分。如果不同金属直接接触并处于含盐潮湿环境中，还需要评估电偶腐蚀风险，必要时采用合适的材料组合、表面处理或电气隔离措施。

这些问题不一定会在LCD刚安装时表现出来，却可能在长期使用后逐渐影响系统可靠性。

因此，船用京东方LCD的可靠性，往往不仅取决于面板本身，还取决于连接器、PCB、支架和密封材料是否适合最终环境。

密闭防护做好以后，还要解决内部结露和散热问题

不少船舶检测仪器为了防水和防盐雾，会采用密闭式结构。但密闭机箱并不意味着内部绝对不会结露。

如果装配过程中有湿空气残留，或者设备维修时将潮湿空气带入机箱，当内部温度下降到露点以下时，水汽仍然可能在冷表面凝结。

另一方面，LCD背光、驱动板和主控系统又会持续发热。如果完全没有有效的散热路径，机箱内部温度可能升高，影响显示模组及其他电子元器件的长期可靠性。

因此，船舶检测仪器的设计需要同时考虑密封和热管理。

对于功耗较低的小尺寸LCD，可以根据实际结构采用合理的金属框架、导热路径和机壳散热；对于高亮或较大尺寸显示系统，则应进一步评估背光功耗及密闭环境中的温升。

如果需要采用防水透气结构、压力平衡装置或者内部除湿措施，也必须确认它们在目标盐雾环境下的适用性。透气并不等于所有盐分都无法进入，实际效果仍然需要根据材料和整机验证结果判断。

对于船舶检测仪器来说， 防止外部盐雾进入、控制内部湿度和排出显示系统热量，是相互关联的三项设计工作。

京东方LCD用于船舶检测仪器，怎样验证耐盐雾能力？

船舶显示系统是否具备足够的盐雾防护能力，不能仅靠一次喷水测试或者短时间通电测试判断。

IEC 60068-2-52:2017规定了循环盐雾试验方法，用于评估零部件和设备在含盐环境下的耐受表现。它不仅涉及盐雾，还可以结合湿热、干燥等阶段，帮助发现材料腐蚀和结构防护中的薄弱环节。

对于存在明确船用导航或无线电设备要求的项目，还可能需要根据产品类别评估IEC 60945等相关标准。不过，并非所有安装在船上的检测仪器都自动属于IEC 60945的完整适用范围，应先确认设备用途、安装位置和项目认证要求。

实际开展验证时，建议把LCD、触摸盖板、屏线、驱动板和机壳装配成最终显示总成，再根据项目标准制定试验条件。除外观腐蚀以外，还应检查连接器接触状态、显示画面、背光、触摸和绝缘性能是否满足设计要求。

特别是盐雾测试以后，不应只观察金属表面有没有生锈。对于LCD系统，还需要检查是否存在以下异常：  • 背光闪烁、亮度下降或者无法启动；

 • 屏线与连接器出现接触不良；
 • 触摸跳点、失灵或者误触；
 • 盖板内部结露、起雾或出现水迹；
 • 驱动板腐蚀、绝缘性能异常。

盐雾试验的时长、循环条件、通电状态和合格判据，应根据适用标准及设备要求确定，不能简单认为通过某个固定小时数就代表设备能够在海上连续工作多年。

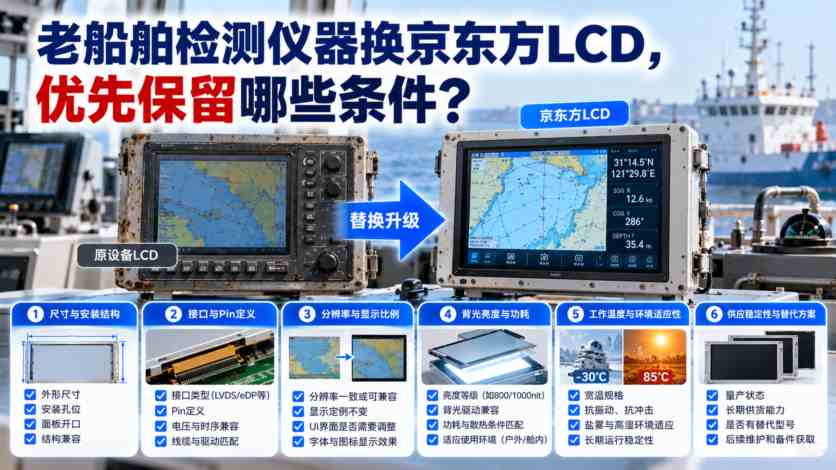

老船舶检测仪器换京东方LCD，优先保留哪些条件？

如果原船舶检测仪器已经运行多年，LCD因老化、腐蚀或停产需要更换，那么首先应确认原显示系统有没有受到盐雾影响。

如果原来的主板、触摸和背光驱动已经出现腐蚀，仅仅换上一块新的京东方LCD，可能并不能解决问题。新屏安装后依然可能因为连接器或电源异常而出现显示故障。

在确定原主板能够继续使用以后，再根据完整LCD型号核对尺寸、分辨率、LVDS/eDP接口、Pin定义、供电、背光和外形结构，同时关注候选型号的工作温湿度条件。

杭州立煌科技有限公司可结合京东方、友达、京瓷等工业显示产品及相关配套方案，协助筛选适合设备结构的LCD候选型号，并评估触摸、驱动板、屏线和替代兼容条件。

但对于船舶盐雾环境，还应由整机设计方或项目负责方确认防护等级、环境试验和认证要求。显示模组的参数兼容，并不等于整个系统已经完成船用环境验证。

项目咨询：19157671329（微信同号），官网： www.leehon.com。

船舶LCD防盐雾，真正需要保护的是整套显示系统

京东方工业LCD用于船舶检测仪器时，盐雾防护的核心不是单纯寻找一块标注“防盐雾”的液晶屏，而是防止盐分和潮气进入对环境敏感的电子与光学部件。

如果仪器安装在温湿度相对稳定的船舱内部，可以重点考虑连接器防护、湿度管理和长期运行可靠性；如果安装在露天甲板或半开放区域，则需要进一步提高盖板密封、金属防腐蚀、背光驱动和整机环境防护要求。

对于新开发的检测仪器，建议在结构设计阶段就明确盐雾防护边界；对于已有设备的LCD替代，应先排查原系统的腐蚀与进水情况，再确认新旧显示模块的电气和机械兼容性。

一块京东方LCD能够在常温环境下正常点亮，只说明显示功能基本匹配。真正适合船舶长期使用，还需要让盖板、连接器、驱动电路、外壳和密封结构在目标盐雾环境下共同保持可靠。

这才是船舶检测仪器选择工业LCD时，应该重点解决的问题。
