G121EAN01.1替代必须看背光

为G121EAN01.1寻找替代屏时，背光不是可有可无的辅助参数，而是判断替代能否成立的核心条件之一。两块液晶屏即使同为12.1寸、1280×800、单路LVDS、30pin接口，也可能因为背光输入电压、功率、使能电平或PWM定义不同，出现以下结果：

 • 液晶画面已经形成，但屏幕没有亮光；
 • 背光亮一下后保护关闭；
 • 亮度不能调节，开机后一直处于最高亮度；
 • 低亮度状态下闪烁；
 • 原驱动板背光电源过载或温升偏高；
 • 直接沿用原屏线后，电源接入错误针脚。

因此，G121EAN01.1替代至少要同时核对两条链路：一条是LVDS显示信号，另一条是LED背光供电与控制。只确认显示接口，不能完成替代判断。

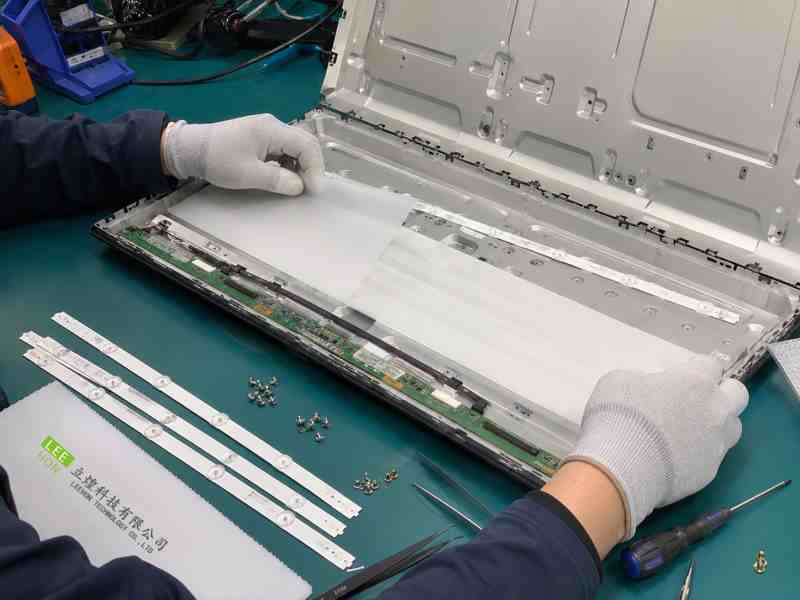

G121EAN01.1的背光结构

G121EAN01.1是友达12.1寸工业液晶屏，原生分辨率为1280×800，采用单通道LVDS接口，LCD逻辑供电典型值为3.3V。其AA显示区域为261.12×163.2mm，模组外形约278×184×9.29mm，工作温度范围为-30℃至85℃。规格书同时说明，该型号内部已经集成LED背光驱动电路。

原屏典型亮度为400cd/m²，对比度典型值为1000:1。这里的400cd/m²并不是只由液晶玻璃决定，而是与LED灯条、导光结构、驱动电流和PWM占空比共同相关。

G121EAN01.1背光信息

背光项目	原屏参数
背光形式	WLED
LED驱动方式	屏内集成LED Driver
背光输入范围	10～15V
典型背光输入	12V
典型输入电流	0.37A
最大参考电流	0.41A
典型背光功耗	4.41W
最大参考功耗	4.83W
背光开启电平	2.5～4V
背光关闭电平	0～0.5V
PWM频率	200Hz～20kHz
PWM高电平	3～5.5V
PWM低电平	0～0.5V
调光占空比	1%～100%
LED寿命参考	50000小时

以上条件意味着，替代屏不能只写着“LED背光”就认为兼容。它还要能接受原设备提供的12V背光电源、使能信号和PWM调光信号。

一个容易忽略的特点：

背光和LVDS共用30pin接口

G121EAN01.1不像部分旧工业屏那样，把LVDS信号线和背光线分成两个独立插头。它使用一个30pin连接器，同时传输：

 • LED背光电源；
 • 背光使能EN；
 • PWM亮度控制；
 • 3.3V LCD逻辑电源；
 • LVDS数据和时钟信号；
 • 6bit/8bit选择信号。

原屏第1至4脚为VLED，第5脚为EN，第6脚为PWM，第9、10脚为3.3V VDD，其余针脚再分配给地线和LVDS信号。

这也是G121EAN01.1替代时必须看背光的主要原因： 屏线中既有高速显示信号，也有背光电源。

另一块屏即使同样使用30pin连接器，如果它把第1至4脚定义为GND、VDD或LVDS信号，直接连接原屏线就可能发生电源错接。替代前应逐脚比较Pin Assignment，而不是通过接口外观判断。

判断替代屏背光是否兼容

1、替代屏是否内置LED Driver？

G121EAN01.1内部已经包含LED驱动板，外部提供12V、EN和PWM即可控制背光。

如果替代屏也内置LED Driver，并且输入范围覆盖12V，背光适配相对简单。

如果替代屏只引出LED+、LED-或多组灯串接口，说明它可能没有内置恒流驱动。此时原板提供的12V电源不能直接当作LED灯串驱动，需要另外配置与灯串电压、电流和通道数匹配的恒流板。

2、背光输入是不是12V？

G121EAN01.1背光典型输入为12V，允许范围为10～15V。

候选屏如果也是12V输入，才具备保留原背光供电的基础。若新屏采用5V背光，直接接入原12V可能造成背光驱动损坏；如果新屏需要24V，原板则可能无法正常点亮。

需要注意，LCD逻辑电压和背光电压不是一回事。G121EAN01.1液晶逻辑使用3.3V，LED背光使用12V，两组电源都通过30pin接口接入，但不能混淆。

3、原驱动板的功率余量够不够？

原屏背光典型功耗约4.41W，最大参考值约4.83W。

假设替代屏采用高亮背光，功耗提高到7W或更高，即使电压仍为12V，原驱动板也不一定能够长期稳定供电。

功率不足常见表现为：

 • 开机瞬间亮，随后熄灭；
 • 高亮度时闪屏，降低亮度后恢复；
 • 驱动板12V输出明显下降；
 • 电源芯片或接口附近温升过高；
 • 整机运行一段时间后背光保护。

因此，高亮替代不能只比较亮度数字，还应比较背光电流和功耗。

4、EN使能电平能否匹配？

G121EAN01.1要求EN达到2.5～4V时开启背光，降到0～0.5V时关闭。

替代屏如果采用低电平有效、需要5V固定使能，或者EN脚位置改变，就可能出现开机不亮、关机后仍然亮着或背光启动顺序异常。

测试时不能只测EN脚“有没有电压”，还要确认：

 • 高低电平范围；
 • 高电平有效还是低电平有效；
 • 开机后EN出现的时间；
 • 关机时EN是否先于背光电源关闭。

5、PWM调光是否兼容？

G121EAN01.1支持200Hz至20kHz PWM调光，PWM高电平要求3～5.5V。规格书还提示，1%至5%的低占空比区间可能呈现非线性。

如果替代屏要求的PWM频率、电平或有效逻辑不同，可能出现：

 • 亮度滑条无效；
 • 低亮度闪烁；
 • 调光范围过窄；
 • PWM占空比增加时亮度反而下降；
 • 开机默认亮度异常。

原屏能够调光，不代表新屏一定能直接沿用同一PWM输出。

三类替代结果，处理方式不同

A类：背光完全匹配

替代屏满足以下条件：

 • 内置LED Driver；
 • 背光支持12V输入；
 • 功耗不超过原板能力；
 • EN和PWM电平兼容；
 • 30pin背光针脚一致。

这种情况下，原驱动板和原屏线具备继续使用的基础。还要完成点亮、调光和长时间老化验证，才能判断是否适合批量替换。

B类：显示兼容，背光不兼容

候选屏同为1280×800单路LVDS，但可能采用5V背光、独立背光接口或不同EN/PWM定义。

这时通常不必马上更换显示驱动板，可以考虑：

 • 重新制作屏线；
 • 增加DC-DC电源转换；
 • 增加电平转换；
 • 单独配置LED恒流板；
 • 从整机电源重新提供背光电源。

此类方案属于工程替代，不属于原线直接替换。

C类：背光功率和信号接口均发生变化

如果替代屏不仅背光不同，接口还从LVDS变成eDP，或者分辨率、位宽、时序也发生变化，就需要重新评估整套驱动方案。

此时只改背光无法解决问题，可能需要同时更换驱动板、屏线和电源模块。

背光匹配了，为什么还不能直接下单？

背光兼容只是G121EAN01.1替代的一条必要条件，不是全部条件。

原屏还具有以下显示及结构特征：

项目	G121EAN01.1参考条件
尺寸	12.1英寸
分辨率	1280×800
LVDS	单通道
位宽	6bit/8bit可选
LCD供电	3.3V
AA区	261.12×163.2mm
外形	278×184×9.29mm
工作温度	-30℃至85℃

项目 G121EAN01.1参考条件 尺寸 12.1英寸 分辨率 1280×800 LVDS 单通道 位宽 6bit/8bit可选 LCD供电 3.3V AA区 261.12×163.2mm 外形 278×184×9.29mm 工作温度 -30℃至85℃

原屏第28脚用于6bit/8bit选择，低电平或悬空为6bit，高电平为8bit。即使背光已经正常点亮，位宽或LVDS线序不匹配，仍可能产生偏色、灰阶断层或花屏。

所以，正确的替代顺序应当是：

先确认30pin供电安全，再核对LVDS显示信号，之后测试背光使能和PWM，最后验证结构和温升。

样品点亮时，用四个状态判断问题在哪里

测试状态	可能问题
完全黑屏，手电照也无图像	LCD逻辑供电、LVDS线序或驱动时序
手电照能看到图像，但背光不亮	VLED、EN、PWM或LED Driver不兼容
背光亮，但画面花屏或偏色	LVDS线序、6bit/8bit或屏参问题
低亮闪烁，高亮正常	PWM频率、占空比或背光供电稳定性

测试状态 可能问题 完全黑屏，手电照也无图像 LCD逻辑供电、LVDS线序或驱动时序 手电照能看到图像，但背光不亮 VLED、EN、PWM或LED Driver不兼容 背光亮，但画面花屏或偏色 LVDS线序、6bit/8bit或屏参问题 低亮闪烁，高亮正常 PWM频率、占空比或背光供电稳定性

这种判断方式能够快速区分“显示链路问题”和“液晶屏背光问题”，避免一看到黑屏就直接更换整块驱动板。

高亮替代还要重新核对散热

有些项目希望借更换G121EAN01.1的机会，把400cd/m²屏升级为更高亮度屏。高亮本身并非不能使用，但不能只看视觉效果。

高亮背光通常意味着更高电流或更大功率，可能带来：

 • 机壳内部温度上升；
 • LED Driver温升增加；
 • 低亮度调光效果发生变化；
 • 电源余量降低；
 • 高温环境下背光衰减加快。

原规格书也明确提示，在高电流或高温、高湿条件下工作，LED使用寿命会缩短。

因此，宽温工业设备进行高亮替代时，应在实际机壳内完成满亮老化，而不是只在开放环境下测试几分钟。

G121EAN01.1替代背光核对清单

核对内容	合格判断
背光架构	内置驱动或已配套外置恒流板
输入电压	与原12V系统兼容
输入电流	不超过原驱动板和线束能力
总功率	电源留有合理余量
VLED针脚	与原30pin定义一致
EN逻辑	电平范围及有效逻辑一致
PWM电平	与原控制输出兼容
PWM频率	在替代屏允许范围内
最低亮度	无明显闪烁、跳变或熄灭
最高亮度	无保护、压降和异常温升
亮度均匀性	无明显暗角、亮斑或局部发黄
老化测试	长时间运行背光稳定

杭州立煌科技可协助背光与屏线适配

G121EAN01.1替代涉及30pin综合接口、12V LED背光、LVDS位宽、驱动板输出和整机结构。杭州立煌科技可根据原屏标签、驱动板型号、屏线照片和设备电源条件，协助核对候选屏的VLED、EN、PWM、功耗及Pin定义，并判断原板可以保留、需要改屏线，还是应重新配置驱动方案。这类项目中，提供完整的原屏线定义和驱动板电源能力，比只提供液晶屏型号更有助于缩小替代范围。

看背光，而且要比“是不是LED”看得更细，G121EAN01.1替代屏需要看背光吗？答案是必须看。

原屏采用内置LED Driver，典型背光输入为12V，背光电源、EN和PWM都整合在30pin接口中。替代时需要核对的不是一句“同为LED背光”，而是：

输入电压是否一致、功率是否超出原板能力、EN电平是否兼容、PWM是否能调光、针脚定义是否安全，以及替代屏是否内置恒流驱动。 背光条件完全匹配时，原驱动板和屏线才具备保留基础；显示信号相同但背光不同，可以通过改线、电源转换或增加恒流板处理；接口和背光架构都变化时，则要重新评估整套驱动方案。

G121EAN01.1背光FAQ

1. G121EAN01.1背光是多少伏？

规格书给出的背光输入范围为10～15V，典型值为12V。LCD逻辑供电则是3.3V，两者不能混接。

2. 同为30pin LVDS屏，可以直接替代吗？

不能只按30pin判断。G121EAN01.1的第1至4脚是背光电源，第5脚是EN，第6脚是PWM，替代屏必须逐脚核对。

3. 替代后有画面但背光不亮，先查什么？

先检查12V VLED是否到位，再检查EN电平、PWM信号、屏线针脚和替代屏是否内置LED Driver。

4. 使用更高亮度的替代屏需要换驱动板吗？

不一定。应先比较背光电压、电流和总功率。原板供电能力不足，或新屏的EN、PWM不兼容时，才需要增加背光电源、改板或更换驱动方案。
