在工控行业、工业计算机、工业显示器、医疗器械、车载设备等领域，“液晶屏是否支持触摸？”是工程师、采购人员、项目经理经常遇到的问题。而随着eDP逐渐成为工控液晶屏的主流显示接口，这个问题又进一步演变为：

LCD工控屏只要是eDP接口，就能支持触摸吗？”

这个看似简单的问题背后，往往隐藏着对显示接口、触摸系统架构、工业应用环境的误解。

事实上：

eDP只负责“显示”，不负责“触摸”。触摸系统是否存在，与eDP完全无关。

触摸能否使用取决于触摸玻璃、触控IC、触摸接口（USB/I²C/UART）等因素。

为了彻底搞清这个问题，立煌科技将从接口原理、架构设计、工程实战、选型方法等多个维度进行深入剖析，帮助你从根本上理解eDP屏与触摸系统的关系。

一、为什么误解“eDP是否支持触摸”？

在实际项目中，工程师经常会遇到如下场景：

客户看到液晶模组后问：“是eDP接口，那触摸怎么接？”

工程商误以为“屏幕有eDP，就意味着支持触摸”

采购看到“eDP工控屏”就默认带触摸，结果到手后发现根本无法触控

部分整机厂误解eDP的AUX通道，把它当成触摸信号“预留”

造成误解的原因主要有三点：

1、设备内部通常是eDP显示+USB触摸（一根线）

例如笔记本电脑屏幕就是：

eDP：负责显示

USB：负责触摸

但因触摸USB线被整合到屏线束中，用户容易误会“eDP＝支持触摸”。

2、eDP是新一代接口，大家以为它具备额外能力

工程师往往认为“新接口功能更多”，但实际上：

HDMI不负责触摸

LVDS不负责触摸

eDP也不负责触摸

3、部分工控厂商把屏和触摸压成一体模块

客户看到“一整块屏”就误以为触摸和显示是同一接口。

二、eDP接口是什么？它到底负责什么？

2.1eDP的定义

eDP由VESA发布，是DisplayPort的嵌入式版本，专门用于内部显示应用，如：

工控机显示屏

车载屏

医疗设备LCD

笔记本屏幕

工业平板电脑

其核心任务是：

✔传输视频信号

✔传输背光控制信号（PWM、BL_EN）

✔传输EDID/DDC信息

而非：传输触摸信号

2.2eDP信号组成详解

eDP信号包括：

MainLink（主链路）：传输图像信号

AUXChannel：用于指令、DDC、配置，不用于触摸

HPD：热插拔检测

BL_PWM/BL_EN：背光控制

所有信号均为显示链路相关，而不是触摸链路。

2.3为什么eDP不能承载触摸信号？

根本原因有三个：

1.协议不同：触摸输出为USBHID、I²C、UART，而eDP是DP视频协议

2.信号速率与特征完全不同

3.触控IC输出的数据格式无法被eDP主控识别

所以：

触摸信号绝不可能通过eDP通道传输。

三、触摸功能到底由什么决定？

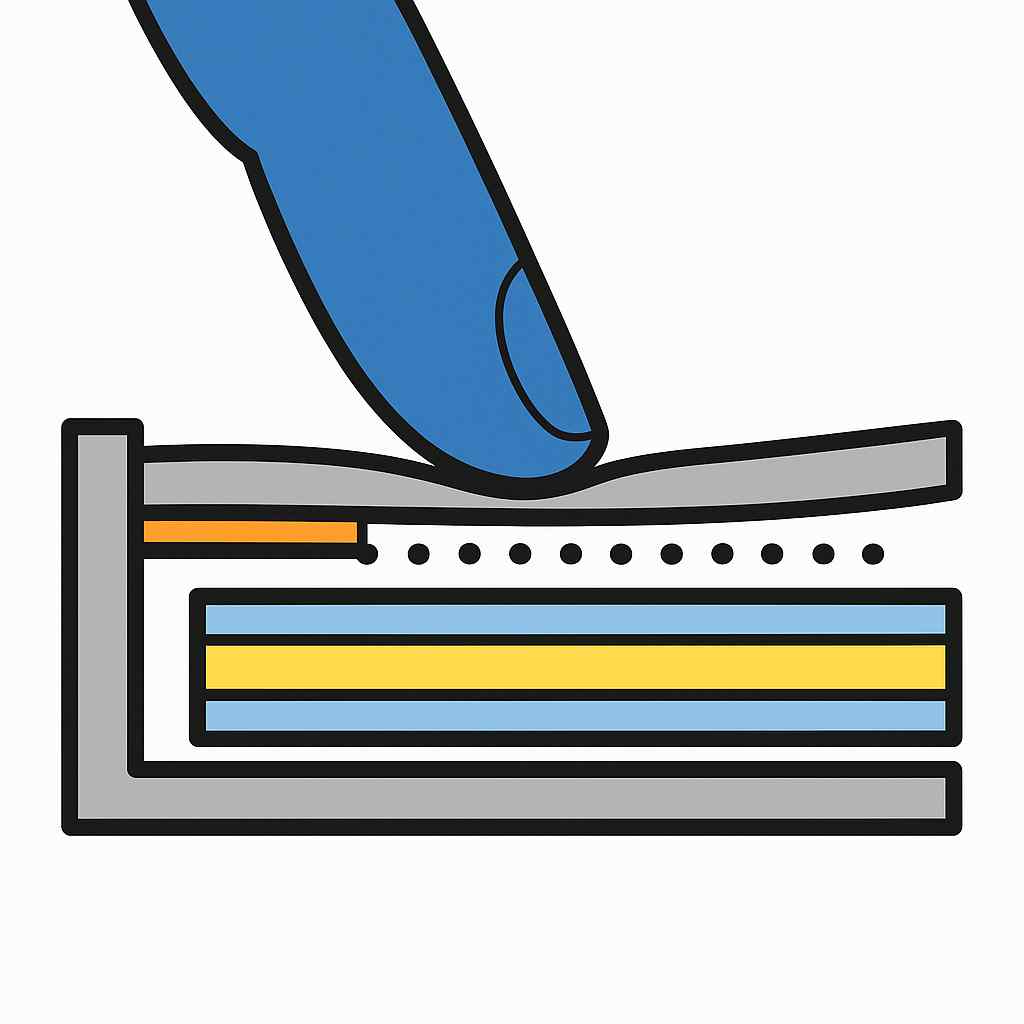

触摸系统由三大部分组成：

1、触摸玻璃

包括：

电容触控（G+G、G+F、OGS）

电阻触控（4/5线式）

红外触摸、声波触摸等（大屏）

它负责“采集触摸位置”。

2、触控IC

例如：

ILITEK

EETI

Goodix

FocalTech

Cypress

触控IC的主要任务：

采集坐标

处理干扰

判定手指位置

输出标准触摸数据格式

触控IC是触摸系统的“大脑”。

3、触摸接口（USB/I²C/UART）

常见触摸接口如下：

接口	优点	应用场景
USB	即插即用、兼容性强、工控最常见	绝大多数工业触摸屏
I²C	嵌入式性能好	ARM工控板
UART/RS232	旧款电阻屏常用	老设备改造

触摸信号必须通过其中一个接口与主板通信。与eDP无关。

四、为什么很多人误以为“eDP＝支持触摸”？

原因1：屏线束把USB触摸线隐藏了

导致用户看到“只有一根线”，以为eDP也带触摸。

原因2：笔记本触摸屏也用eDP显示

但触摸通过HIDUSB接口，整合在排线上：

eDP→显示

USB→触摸

让人“误会”触摸是eDP提供的。

原因3：整机厂封装成一体屏

用户看到“一块屏”就误以为触摸是自带的。

五、工控行业中eDP屏+触摸的真实组合方式

案例1：工业一体机（最常见组合）

eDP（显示）

USB（触摸）

I²C（亮度调节）

一个屏有三个逻辑连接，但对用户来说看起来像“一块屏”。

案例2：户外高亮触控设备（充电桩、自助终端）

eDP：高清显示

USB：触摸

外加驱动电路：温度补偿、防水算法、手套模式

高亮屏通常达到1000–2000nits，触控玻璃厚度也会增加，需要更复杂的触控调校。

案例3：车载中控屏

车规级要求高，架构如下：

eDP→GPU显示

USB（或I²C）→触控进入MCU

CAN/LIN→与整车通信

触摸信号必须独立传输，不能走eDP。

案例4：医疗触控显示器

医疗设备强调：

EMC抗干扰

消毒药水耐腐蚀

高分辨率eDP屏

触摸依旧是USBHID，不随eDP改变。

六、如何判断某块eDP工控屏是否支持触摸？

判断方法非常明确：

1、看屏的规格书

当规格书出现以下字样：

✔CapacitiveTouch

✔TP、CTP、TouchInterface:USB/I²C

✔CoverGlass、OCABonding

说明该屏幕带触摸。

若规格书出现：

✘TFT-LCDModule

✘NoTouch

✘Displayonly/Non-Touch

则表示不带触摸。

2、观察屏的FPC排线数量

一般规律：

FPC数量含义1根排线只负责显示（eDP/LVDS）通常无触摸2根排线一根显示，一根触摸

3、看是否有TouchController板

触控IC通常会放在：

触摸玻璃背面

小板（COF/FPC）上

独立控制板上

没有控制IC，就不可能有触摸。

4、查看是否提供USB/I²C触摸接口

这是判断触摸的最终依据。

七、eDP屏+触摸的系统架构设计

对于开发工控设备的工程师，以下内容尤为重要。

7.1主板接口规划

典型eDP工控设备需要同时具备：

eDP接口（2/4lane）

USB2.0/3.0接口（触摸）

I²C接口（亮度、传感器）

PWM（背光调光）

任何缺失都可能导致触摸无法使用。

7.2EMI抗干扰设计

在高亮液晶屏、金属外壳、电源噪声等环境下，触控信号非常容易受到干扰。

解决方案包括：

触摸线缆需要屏蔽

触控IC与eDP主线之间保持距离

避免USB与电源线并行

增加地线回路

EMC差的设备触控会出现：

乱跳

漏触

漫游

误触

与eDP无关，但与系统设计密切相关。

7.3高亮屏环境下触控稳定性问题

高亮度会带来以下问题：

触控玻璃温度升高

光干扰引起噪声

LED背光产生强电磁场

因此需要：

温度补偿算法

防水算法

厚玻璃补偿（例如G+G1.8mm）

高抗干扰触控IC（如ILITEK高端型号）

7.4全贴合触摸与eDP屏的兼容性

全贴合优势：

提升亮度5–15%

降低反光

提高抗震性

防尘防雾

防水（户外应用必备）

全贴合与eDP完全兼容，甚至能改善画质。

八、eDP工控屏选触控方案的实际建议

1.室内工控设备

eDP显示+USB触摸

亮度不高，但要求稳定性

G+G触摸方案即可

2.户外设备（充电桩、自助终端）

eDP显示+USB触摸

高亮（1000–2000nits）

全贴合+厚玻璃+防水算法

3.医疗设备

eDP显示+USB

抗菌玻璃

高EMC等级

高色域和分辨率要求

4.车载设备

eDP显示+I²C触摸

车规级抗震

宽温（-30°C——85°C）

EMC需满足ISO标准

九、核心问题

eDP只是显示接口，不能传输触摸信号。工业液晶屏是否能触摸，完全取决于触摸玻璃+触控IC+USB/I²C等触摸接口。

也就是说：

eDP屏完全可以带触摸

但触摸与eDP无关

触摸功能永远需要单独的数据链路，而不是依赖eDP本身。

十、常见问题

Q1：eDP屏是不是都支持触摸？

答：不是。

是否支持触摸取决于是否存在触摸玻璃+触控IC。

Q2：USB是否必须才有触摸？

答：大部分情况下是的。

触摸IC通过USB输出HID数据。

Q3：触摸能不能通过eDP传输？

答：不能。

协议不同、物理层不同、链路结构也不允许。

Q4：我能不能只接eDP就实现显示+触摸？

答：不可能。

显示必须eDP，触摸必须USB/I²C/UART。

Q5：笔记本屏幕为什么只看到一根线？

那根线包含：

eDP视频线

USB/触摸线

背光线

被封装在一起，所以看起来像“一根线”。

Q6：工业用电容触摸屏最推荐的接口是什么？

USB。

兼容性强、驱动通用、抗干扰强。

Q7：eDP屏接触摸时为什么容易出现干扰？

因为：

高速差分信号

工控环境噪声大

屏蔽不良

解决办法：

加屏蔽层

接地良好

触摸线远离eDP主链路
