拆卸TFT液晶屏的背光模组是一项非常精细且有风险的工作，通常只有专业维修人员或工程师才会进行。这个过程需要极高的耐心、精确的操作和专业的工具。一个不小心的失误，就可能永久性损坏屏幕。

注意： 如果您不具备相关经验，强烈不建议自行尝试。不当的操作可能导致液晶屏破裂、背光灯珠损坏或内部电路短路。

一、拆卸前的准备：安全与工具

断开所有电源：这是最重要的步骤。确保设备完全断电，并移除任何电源线和电池。

防静电：TFT 液晶屏内部电路对静电极其敏感。请佩戴防静电手环，并在防静电垫上进行操作。

准备工具：您需要准备一套精密的维修工具，包括：

专用螺丝刀（十字、一字、梅花等）

精密镊子

薄的撬棒或卡片（用于分离面板层）

医用手套（防止指纹和灰尘）

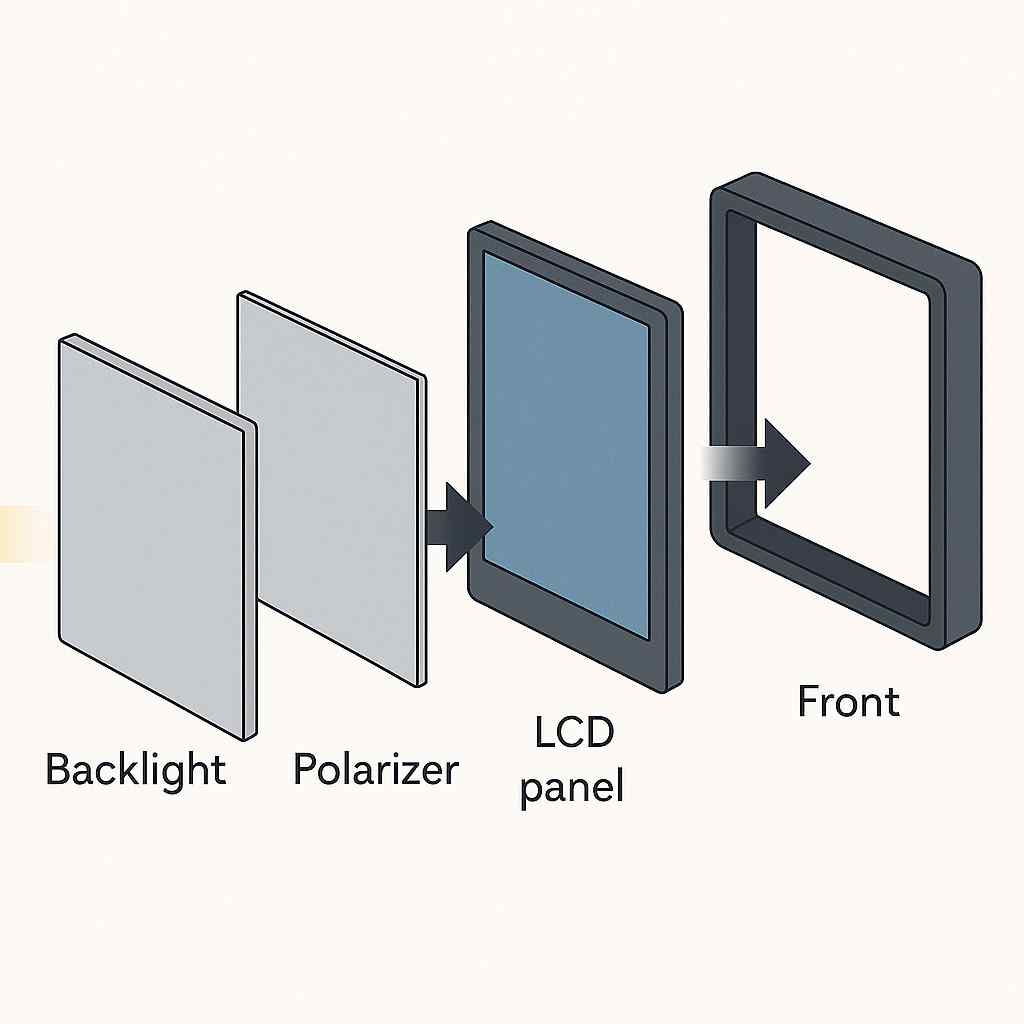

二、背光的组成

TFT液晶屏的背光通常由以下部分构成：

1.背光源：多数为 LED灯条，旧型号可能是 CCFL 灯管。

2.导光板：将点光源或线光源均匀分布为面光源。

3.扩散片/增光片：用于光线均匀化与增强亮度。

4.反射片：提高光利用率。

5.背板结构：用于支撑和固定。

三、详细拆卸步骤：循序渐进

拆卸背光模组需要从屏幕的面板结构入手，一层一层地进行。

步骤一：拆卸外壳和固定框

将 TFT 液晶屏从设备中拆下。

小心地拆开屏幕周围的金属或塑料边框。这些边框通常用螺丝或卡扣固定。

步骤二：分离偏光片和液晶玻璃

液晶屏的面板由多层构成，包括上偏光片、上玻璃基板、液晶层、下玻璃基板和下偏光片。

使用专业的撬棒，从边缘开始，小心地将上偏光片与液晶玻璃分离。这个过程非常容易造成偏光片折痕或损坏，需要极为细致。

步骤三：分离导光板和背光光源

分离液晶玻璃后，你会看到背光模组。它通常由导光板、扩散片、反射片和背光灯条组成。

小心地将导光板从灯条上取下。

背光灯条（通常是LED灯条）通常用胶水或卡扣固定在金属底板上。使用镊子或专用工具，将灯条与底板分离。

步骤四：断开背光驱动线

背光灯条有一根连接线，通向驱动板上的背光驱动电路。

找到这个连接器，通常是卡扣式的。将卡扣轻轻向上或向外拉起，然后拔出连接线。

四、拆卸后的注意事项

保存所有组件：将拆卸下来的所有组件（螺丝、卡扣、面板层）按照顺序和位置摆放好，以便后续重新安装。

避免指纹和灰尘：液晶屏内部的每层都对灰尘和指纹非常敏感。在操作过程中，请务必佩戴手套，并在无尘环境下进行。

更换背光：如果拆卸是为了更换背光，务必选择与原厂规格完全匹配的背光模组。不同型号的背光，其电压、电流和尺寸都可能不同。

TFT 液晶屏背光常见故障与解决方法

故障现象	常见原因	解决方法
完全不亮	① LED 灯条损坏；② 背光驱动板故障；③ 供电异常（保险丝、连接线损坏）	更换同型号 LED 灯条检查/更换背光驱动板检查电源电压与电路连接
亮度不足	① LED 灯珠老化；② 驱动电流不足；③ 导光板或扩散片老化发黄	更换灯条调整或更换背光驱动板更换导光板/扩散片
闪烁	① 电源供电不稳；② 驱动电路 PWM 控制异常；③ 灯珠接触不良	检查电源稳定性替换驱动板或调试 PWM 信号检查灯条焊点，必要时重新焊接
局部不亮/亮斑	① 部分 LED 灯珠损坏；② 导光板或扩散片位置偏移	更换损坏的灯珠/灯条重新装配导光板、扩散片，保证位置正确
显示发黄/偏色	① 背光色温不一致（混用灯条）② LED 老化导致光色偏移	更换整套背光灯条避免混用不同色温的灯珠
背光过热	① 长时间全亮度运行② 散热设计不足	增加金属背板或散热片调整电流，避免超负荷运行
背光启动延迟	① LED 驱动板老化② 灯条初始点亮电压过高	更换驱动板检查灯条电性参数是否匹配

额外说明

判断技巧：若屏幕有图像但无背光，可用手电筒斜照屏幕，能看到 faint 图像 → 确认是背光问题。

维修建议：背光属于易耗件，通常 3~5 年会衰减，若大面积故障，建议更换整套背光模组。

防护要点：更换背光时需佩戴防静电手环，避免 IC 被击穿；片材（扩散片、增光片）必须按原顺序装回，否则会出现亮斑或暗区。

拆卸液晶屏常见问题

Q1：为什么要拆背光？

A1：一般是因为背光灯条老化、亮度下降或完全不亮，需要更换。

Q2：背光坏了能单独换吗？

A2：多数情况下可以单独更换 LED 灯条，但需与原型号匹配，否则会出现亮度不均或烧坏。

Q3：更换背光后颜色会偏吗？

A3：可能会。如果新旧灯珠色温不同，显示画面会出现偏色，需要更换整套背光模组。

Q4：自己能拆吗？

A4：不建议。没有经验容易损坏液晶层或导光片，专业维修人员有专用工具和防静电措施。

Q5：有没有替代方法？

A5：如果只是亮度下降，可以尝试调高背光电流或更换驱动板，但这属于临时措施，会缩短寿命。

TFT液晶屏的背光拆解步骤相对复杂，涉及 精密结构+静电防护+光学片材，非专业人士不建议自行操作。如果需要维修，建议通过 原厂或正规代理商售后 获取替换背光模组，避免损坏整屏。
