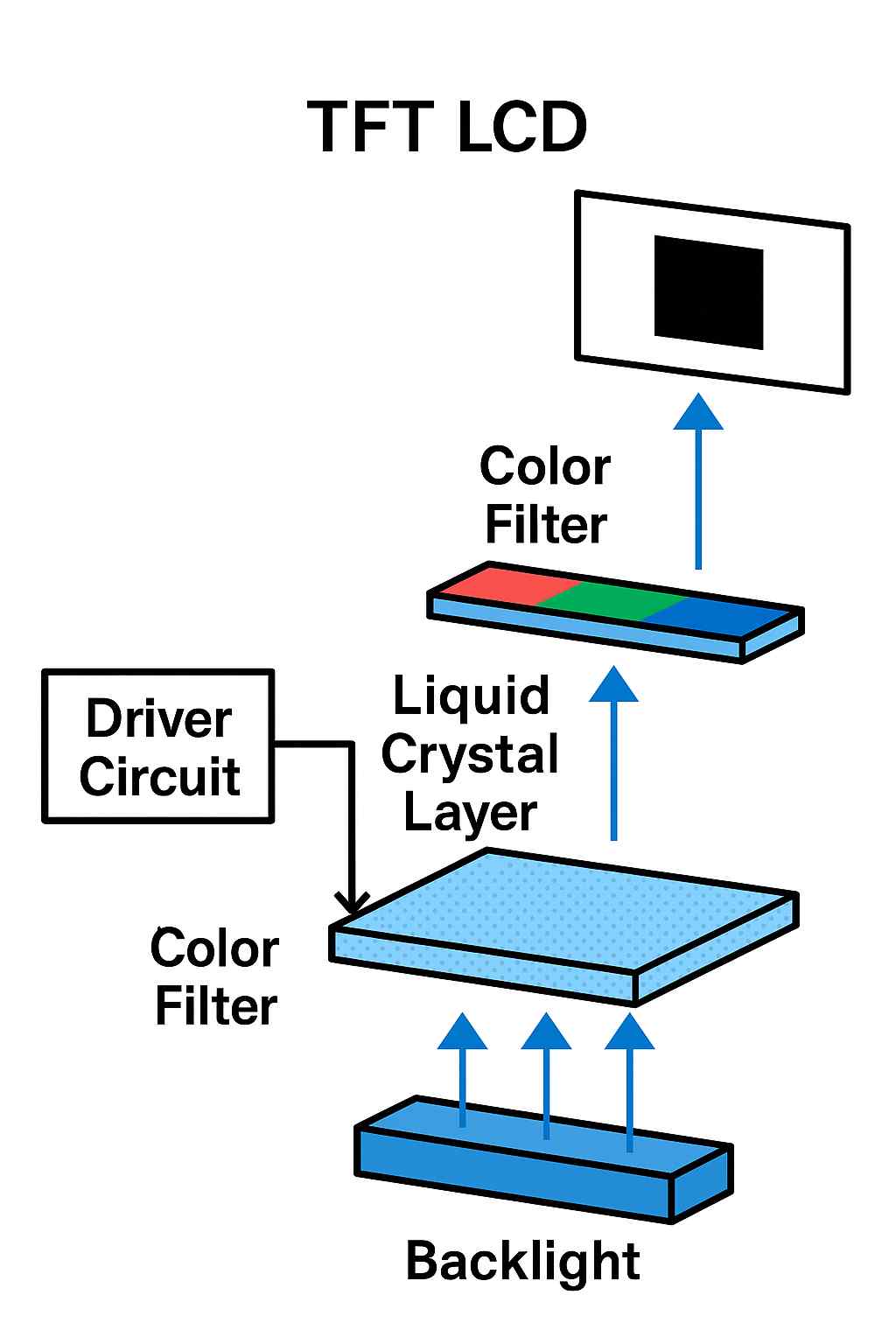

TFT液晶屏本身并不会发光，它只是一层“调光阀门”，通过控制液晶分子的排列来决定光线是否透过。要点亮一块TFT液晶屏，需要两个核心组件协同工作：背光模组和驱动板。简单来说，背光模组提供光源，而驱动板则负责控制和管理这个光源。

一、背光源

    LED背光：现在绝大多数TFT工业液晶屏都使用 LED（白光 LED）作为背光源。

    优点：亮度高、寿命长、功耗低、体积小。

    可以做侧入式（LED 放在边缘，配合导光板）或 直下式（LED 均匀排布在背面）。

    CCFL背光（冷阴极荧光灯）：早期常见，现在已基本被 LED 替代。

    背光就是“灯”，液晶层只是控制灯光的“百叶窗”。没有背光，TFT 屏就是一块黑的玻璃。

二、驱动电路

    TFT 屏需要 时序控制器（TCON）+ 驱动 IC，它负责：

    给每一行/列的薄膜晶体管供电和扫描。

    让像素电极加载电压，从而改变液晶分子的排列。

    不同接口有不同驱动方式：

    MCU/SPI/I²C：常见于小尺寸屏。

    RGB/Parallel：中小尺寸 TFT。

    LVDS/eDP/MIPI：用于分辨率高的大尺寸屏。

    背光是“光源”，驱动电路是“控制器”，两者一起才能让 TFT 屏点亮并显示画面。

三、电源要求

    逻辑电源：一般是 3.3V / 1.8V，供驱动芯片。

    背光电源：一般 5V / 12V，供 LED 灯条。

    对应 MCU 或主控板要给屏幕提供

    电源 + 背光驱动 + 信号接口，才能正确点亮。

    所以，当一块TFT液晶屏需要点亮时，正确的流程是：主板向驱动板提供电源和显示信号，驱动板上的背光驱动电路工作，点亮背光模组，同时，驱动板上的TFT驱动电路控制液晶分子，最终在背光提供的光线下，显示出完整的画面。

TFT工业液晶屏点亮相关问题

    Q1：为什么 TFT 液晶屏通电后还是黑的？

    A1：因为液晶层本身不发光，必须要有 背光源 才能点亮。如果背光电路坏了或未供电，即使驱动 IC 工作，屏幕也不会亮。

    Q2：背光亮了，但为什么没有画面？

    A2：这通常是 驱动信号没配置好。需要 MCU/主控正确初始化驱动 IC（如 ILI9341、ST7789 等），设置扫描时序、分辨率和寄存器参数，否则只有光，没有图像。

    Q3：TFT 屏点亮需要哪些电压？

    A3：

    逻辑电源：一般是 3.3V / 1.8V，供驱动芯片。

    背光电源：常见 5V 或 12V，驱动 LED 背光。

    有些型号还需要 偏压电源（如 AVDD、VGH、VGL 等），由驱动电路生成，用来控制液晶分子旋转。

    Q4：能不能不接背光，让TFT屏也显示？

    A4：不行。TFT 液晶层只是“光阀门”，需要背光通过才能显示图像。没有背光，它就像一块深色玻璃，即使有信号驱动也看不到内容。

    Q5：TFT 屏和 OLED 屏在“点亮方式”上有什么区别？

    A5：

    TFT-LCD：靠LED背光 → 液晶调光 → 彩色滤光片成像。

    OLED：像素点自发光，每个子像素本身就是光源，不需要背光。

    Q6：TFT 液晶屏完全点不亮，怎么办？

    A6：

    检查 背光电源 是否接通（LED 背光没亮时整个屏幕是黑的）。

    确认 逻辑电源（3.3V/1.8V） 是否正常输出。

    确认屏幕的 排线/FPC 是否插紧，有无接触不良。

    如果电源正常但仍不亮，可能是驱动 IC 未初始化或损坏。

    Q7：屏幕能亮，但全白屏？

    A7：

    多数是 数据线没接对或没有数据传输，背光亮了但液晶未受控。

    驱动 IC 寄存器没正确初始化。

    信号接口模式（RGB、SPI、MIPI 等）设置错误。

    Q8：屏幕显示花屏、偏色或乱闪？

    A8：

    数据线顺序接错，导致颜色通道错位。

    驱动时钟频率（如 MIPI DSI、RGB 时钟）不匹配，产生干扰。

    供电电压不稳（例如电池供电不足或电源滤波差），造成噪声干扰。

    Q9：屏幕点亮后闪烁或亮度不稳定？

    A9：

    背光驱动电路（PWM 调光）频率过低，肉眼能看到闪烁。

    电源稳压器负载不足，导致电压上下波动。

    屏幕接地不好，干扰大。

    Q10：屏幕显示正常，但过一会儿发热或变暗？

    A10：

    背光 LED 驱动电流过大，导致过热。

    驱动 IC 长时间高频工作导致发热。

    散热不良，温度升高后液晶响应变慢，导致画质下降。

    Q11：为什么同样的程序，换不同型号 TFT 屏就不显示？

    A11：

    不同屏幕使用的驱动 IC 不同（例如 ILI9341、ST7789、HX8357 等），初始化命令差别大。

    分辨率不同，时序参数需要调整。

    接口类型不同（SPI / RGB / MIPI），必须匹配。
