可以用群创屏替代，但多数属于“工程替代”。G121SN01 V4可以评估群创InnoLux的12.1寸工业液晶屏，但不能根据“都是12.1寸、800×600、LVDS接口”直接连接。

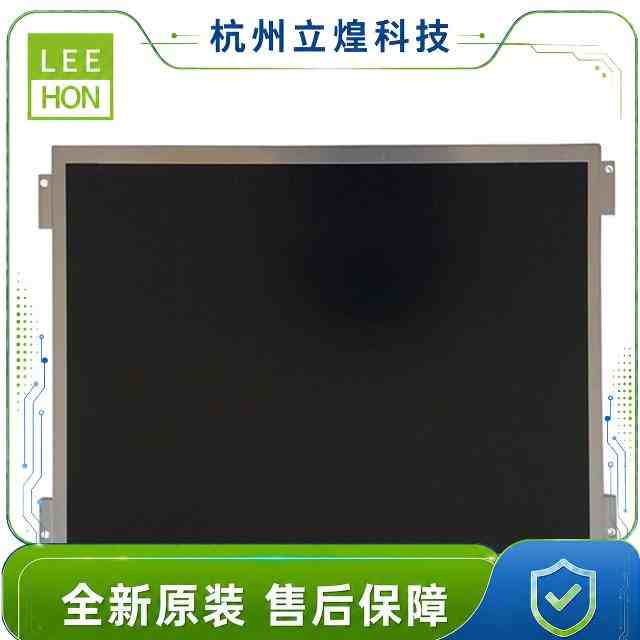

G121SN01 V4原屏采用20pin单路LVDS、3.3V逻辑供电和独立5pin、12V背光接口，显示区域为246×184.5mm，外形约279×209×9mm，支持6bit和8bit输入，工作温度为-30℃至85℃。

部分群创候选屏虽然分辨率和显示区域相同，但可能存在：

1. 20pin针脚排列完全不同；
2. LCD逻辑供电位置不同；
3. 背光从5pin变成10pin；
4. 外形宽度相差近20mm；
5. 连接器位置及安装方式不同；
6. 新型号改用30pin和5V逻辑供电。

因此，更准确的判断是：

原驱动板可能保留，但屏线、背光线和安装支架通常需要重新设计。

G121AGE-L03能不能替代G121SN01 V4？

G121AGE-L03是群创一款12.1寸、800×600工业液晶屏，采用单通道LVDS、20pin接口、内置LED背光驱动，显示区域同样为246×184.5mm。其典型亮度为450cd/m²、典型对比度为1500:1，并采用常黑宽视角显示方向。

单看这些参数，它似乎很适合替换G121SN01 V4。但逐脚比较后，会发现两块屏不能直接共用原LVDS线。

两块屏20pin接口的关键差异



针脚	G121SN01 V4	群创G121AGE-L03
Pin 1	3.3V VDD	RX3+
Pin 2	3.3V VDD	RX3-
Pin 3	GND	GND
Pin 4	SEL68	SEL68
Pin 17	RX3-	水平扫描控制
Pin 18	RX3+	垂直扫描控制
Pin 19	扫描控制/保留	VCC
Pin 20	NC/GND	VCC

友达原屏把3.3V电源放在第1、2脚，而群创G121AGE-L03把电源放在第19、20脚，第1、2脚则是LVDS第四组数据。

如果直接把G121SN01 V4原屏线插到G121AGE-L03上，原板的3.3V可能被送到群创屏的LVDS数据脚，而群创屏真正的VCC脚又得不到供电。结果可能是白屏、无显示、驱动板保护，严重时还可能损坏屏幕接口。

所以，这个案例的结论很明确：

G121AGE-L03在显示参数上可以替代，但必须重做20pin LVDS屏线。

背光线也不能直接沿用

G121SN01 V4采用独立5pin背光接口，定义为：

1脚12V、2脚GND、3脚背光开启、4脚PWM、5脚空脚。

G121AGE-L03则使用10pin背光接口：

1. 1至4脚为12V；
2. 5至8脚为GND；
3. 9脚为EN；
4. 10脚为PWM调光。

两者都属于12V、内置LED Driver方案，因此原驱动板的背光控制逻辑有机会保留，但必须重新制作5pin转10pin背光线，并核对原板电流余量。

显示区域相同，为什么结构仍然装不上？

G121SN01 V4外形约为279×209×9mm，而群创G121AGE-L03外形约为260.5×204×8.4mm。虽然两块屏的AA显示区域均为246×184.5mm，但模组外框宽度相差约18.5mm。

这会带来几个实际问题：

1. 原来的左右压条可能固定不到新屏；
2. 安装螺孔位置不同；
3. 新屏装入后可能左右松动；
4. 触摸屏显示区基本能对齐，但胶框需要调整；
5. 原屏线长度和弯折方向可能不合适。

因此，前框开窗可能继续使用，但内部支架、固定板或缓冲垫通常要重新设计。

还要注意：G121AGE-L03已不适合作为新项目长期方案

群创发布的EOL通知显示，G121AGE-L03的最后下单时间为2022年12月1日，最后生产时间及EOL日期为2023年6月1日，通知中推荐G121ACE-LH1作为后续方向。

因此，G121AGE-L03更适合用于说明替代方法，或者处理已有库存维修，不适合直接作为新批量项目的长期选型。

群创屏还有哪些型号可以评估？

方案一：G121S1-L02——显示参数接近，但同样需要改线

G121S1-L02也是12.1寸、800×600、20pin单路LVDS屏，支持6bit和8bit，带内置LED背光驱动，工作温度为-30℃至85℃。

但它的20pin定义与G121AGE-L03基本相同：第1、2脚是RX3数据，第19、20脚才是VCC；背光也采用10pin接口。

因此，G121S1-L02替换G121SN01 V4时：

1. 原驱动板可优先保留；
2. LVDS屏线必须重做；
3. 背光线必须由5pin改为10pin；
4. 内部支架需要重新匹配；
5. 实际供货状态和版本需要书面确认。

它适合存量设备工程维修，不应认定为原线直换型号。

方案二：G121ACE-LH2——适合重新设计的较新群创方案

G121ACE-LH2是群创较新的12.1寸800×600工业屏方案，采用常黑宽视角显示，典型亮度600cd/m²、典型对比度1000:1，工作温度为-30℃至85℃，显示区域仍为246×184.5mm。

不过，它与G121SN01 V4的电气差异更大：

项目	G121SN01 V4	G121ACE-LH2
LCD接口	20pin LVDS	30pin LVDS
逻辑供电	3.3V	5V
背光接口	5pin	5pin，但排列不同
背光输入	12V	12V
外形尺寸	279×209×9mm	约260.5×204×8.4mm
亮度	450cd/m²	600cd/m²
显示模式	TN常白方向	常黑宽视角

G121ACE-LH2的30pin接口中，1、2脚为5V供电，LVDS数据集中在20至30脚；背光5pin则为1脚空、2脚PWM、3脚EN、4脚GND、5脚12V。

采用这一型号通常需要：

1. 重新制作20pin转30pin LVDS线；
2. 将LCD逻辑电源由3.3V调整为5V；
3. 重新制作背光5pin线；
4. 修改内部固定支架；
5. 核对原驱动板是否支持5V面板供电；
6. 测试高亮背光功率和整机温升。

它更适合批量设备升级或重新设计，不适合现场无改动维修。

三种群创替代方案怎么选？

候选型号	原驱动板	LVDS线	背光线	结构	适用判断
G121AGE-L03	可评估保留	必须重做	5pin改10pin	要调整	已EOL，适合存量维修
G121S1-L02	可评估保留	必须重做	5pin改10pin	要调整	老设备工程替代
G121ACE-LH2	需支持5V供电	20pin改30pin	必须重做	要调整	新方案和批量升级

候选型号 原驱动板 LVDS线 背光线 结构 适用判断 G121AGE-L03 可评估保留 必须重做 5pin改10pin 要调整 已EOL，适合存量维修 G121S1-L02 可评估保留 必须重做 5pin改10pin 要调整 老设备工程替代 G121ACE-LH2 需支持5V供电 20pin改30pin 必须重做 要调整 新方案和批量升级

从改造量看，G121AGE-L03和G121S1-L02的显示时序与原屏较接近，但线序差异明显；G121ACE-LH2显示效果和规格更适合升级项目，却需要处理5V供电和30pin接口。

实际改造流程：不要拿新屏直接试插

以G121SN01 V4改群创G121AGE-L03为例，可以按以下步骤实施：

第一步：保留800×600驱动程序

两块屏均为800×600、单路LVDS、DE模式，像素时钟方向接近，因此先保留原驱动板的分辨率和显示程序进行验证。

第二步：制作20pin转换线

按照两份规格书重新映射：

1. 原板VDD接群创Pin 19、20；
2. 原板RX3接群创Pin 1、2；
3. 时钟和RX0至RX2按群创顺序重新排列；
4. SEL68接到Pin 4；
5. 根据安装方向设置reLR和reUD。

第三步：制作背光转换线

将原板的12V、GND、EN和PWM分别分配到群创10pin接口，12V和GND应按照候选屏要求使用足够的并联针脚，避免单针承受全部背光电流。

第四步：增加结构固定件

由于群创屏外形更小，需要增加金属转接支架或绝缘固定框，不能仅靠泡棉随意填充。支架不能压迫屏背PCB、排线和玻璃边缘。

第五步：限流测试

首次通电先测量5V或3.3V面板电源、12V背光及对地阻值，再在限流条件下点亮。确认画面正常后，逐步测试PWM、颜色、扫描方向和连续老化。

什么情况下不建议改成群创屏？

以下项目更适合继续寻找G121SN01 V4、G121SN01 V403或其他结构接近型号：

1. 现场只能更换屏幕，不能修改线束；
2. 原设备没有空间增加转接支架；
3. 产品已经完成认证，不允许改变BOM和电源；
4. 维修人员无法区分20pin线序；
5. 只需要少量快速维修；
6. 原触摸屏与LCD采用不可拆贴合结构。

群创方案更适合允许工程改造、需求数量较大，或希望同步升级宽视角和亮度的设备。

杭州立煌科技可协助群创替代方案适配

G121SN01 V4改用群创屏，真正的工作量集中在LVDS映射、背光线、电源和结构转接，而不是简单更换品牌。

杭州立煌科技可根据原驱动板、G121SN01 V4屏线、背光线、触摸屏和机壳尺寸，协助评估群创12.1寸SVGA型号，并判断原驱动板能否保留、是否需要电压转换、20pin转30pin线束或专用安装支架。

群创屏可以替代，但不能直接插原线

G121SN01 V4工控液晶屏可以用群创屏替代吗？答案是可以评估，但多数方案都不是直接替换。

具体来看：

1. G121AGE-L03：参数接近，但20pin线序、背光接口和外形不同，而且已经EOL；
2. G121S1-L02：同为12.1寸SVGA，但需要重做LVDS线和背光线；
3. G121ACE-LH2：适合较新的宽视角高亮升级，但要改为30pin、5V逻辑供电并调整结构。

其中最危险的误区是：两块屏都是20pin LVDS，就直接使用原屏线。G121SN01 V4的第1、2脚是3.3V电源，而部分群创屏的第1、2脚是LVDS数据，未经改线通电存在损坏风险。

正式替换必须完成规格书对照、线束设计、限流点亮、结构装机和长时间老化。

FAQ常见问题

1.G121AGE-L03可以直接替代G121SN01 V4吗？

不能直接替代。两者分辨率和AA区相同，但20pin电源与数据位置完全不同，背光接口也从5pin变成10pin。

2.换群创屏后一定要更换驱动板吗？

不一定。候选屏仍为800×600单路LVDS时，原驱动板可以优先保留；但需要重新制作屏线。采用G121ACE-LH2时，还要确认驱动板能否提供5V面板电源。

3.为什么显示区域一样，外壳还要改？

G121SN01 V4外形约279×209mm，部分群创候选屏约260.5×204mm，AA区虽相同，但金属外框和安装孔位不同。

4.群创宽视角屏替代后显示效果会提升吗？

G121AGE-L03和G121ACE-LH2采用常黑宽视角方向，侧面观看和对比度通常比原TN屏更有优势，但实际效果还受盖板、亮度和驱动设置影响。

5.哪款群创屏更适合新项目？

从规格年代和显示性能看，可重点评估G121ACE-LH2，但它是30pin、5V方案，需要重新设计线束和安装结构，供货状态也应在项目立项时确认。
