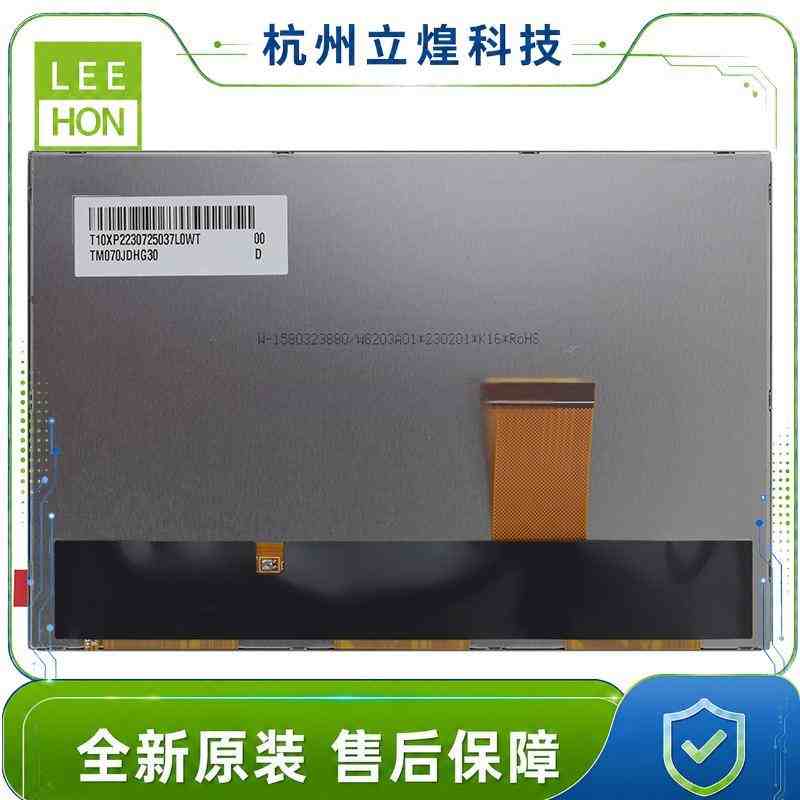

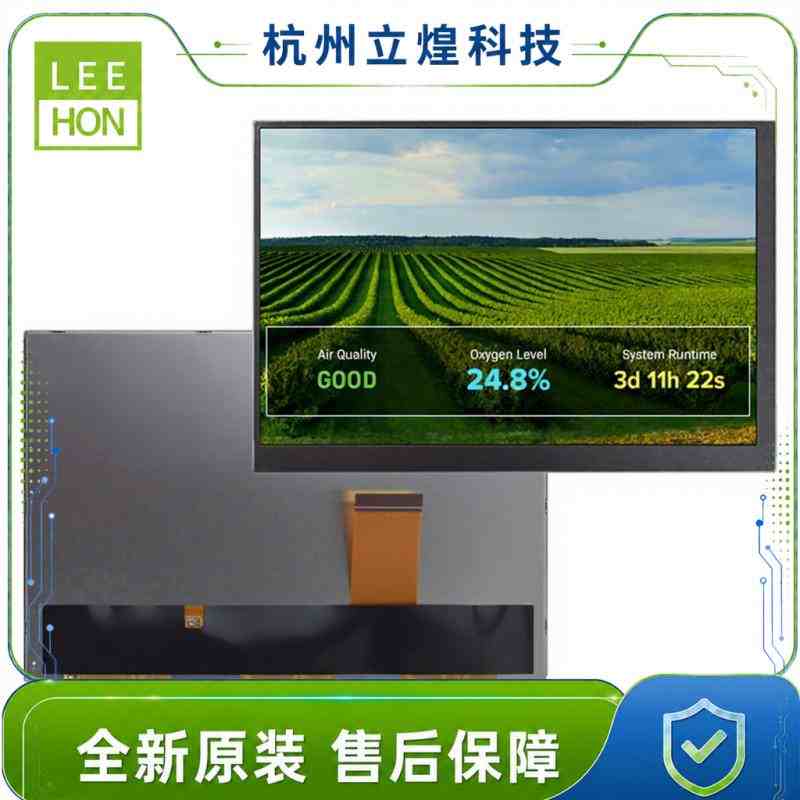

TM070JDHG30是一款7英寸、1280×800分辨率的工业液晶屏，常见于便携仪器、医疗终端、工控设备和小型人机界面。它的替换难点不在尺寸，而在于这款屏将LVDS信号、液晶驱动电压和LED背光接口集中在同一条40针FPC上。很多同为7英寸、1280×800、LVDS接口的屏幕，虽然显示规格接近，却不能直接接入原主板。

实际替换前，还要先确认旧屏完整后缀，例如TM070JDHG30-00或TM070JDHG30-03。后缀不同，厚度、结构版本和规格书版本可能发生变化，不能只按“TM070JDHG30”采购。

TM070JDHG30-00的关键兼容条件

TM070JDHG30-00采用SFT常黑显示模式，分辨率为1280×800，典型亮度400cd/m²，显示区域149.76×93.60mm，模组外形161.0×107.0×3.35mm，工作温度为-20～70℃。信号接口为单通道8bit LVDS，使用40针Molex 54132-4062连接器。

与普通LVDS屏不同的是，这个40针接口除了LVDS数据和3.3V数字电源，还包含AVDD、VGH、VGL等液晶驱动电压，以及LED正负极。原屏背光没有集成独立驱动板，典型驱动条件约为9.3V、140mA。因此，替代屏即使也是40针LVDS，只要针脚定义或背光方式不同，就不能沿用原屏线。

替换时至少需要保持以下条件：

项目	TM070JDHG30-00基准
尺寸与分辨率	7英寸，1280×800
显示区域	149.76×93.60mm
外形尺寸	161.0×107.0mm
显示接口	单通道8bit LVDS
连接方式	40针FPC
逻辑供电	3.3V
典型亮度	400cd/m²
工作温度	-20～70℃
背光方式	外部恒流驱动

推荐一：TM070JDHG30-03

对于旧设备维修，TM070JDHG30-03应作为第一优先候选。它与原型号属于同一系列，同样采用7英寸、1280×800、400cd/m²和40针LVDS方案，显示区域及外形宽高也保持在149.76×93.60mm和161×107mm。公开资料标注其最大厚度约为4.95mm，比早期-00版本的3.35mm更厚。

这款屏的分辨率、亮度和显示区域最接近原屏，适合作为高匹配候选。但正式装机前仍应取得-03版本规格书，逐针检查40针定义，并确认增加的厚度不会与触摸屏、压框或外壳发生干涉。

推荐二：TM070JDHG34-00

如果项目允许重新制作屏线，并希望提升亮度和背光寿命，可以考虑TM070JDHG34-00。

这款屏同样是7英寸、1280×800，外形尺寸和显示区域分别为161×107mm、149.76×93.60mm，典型亮度提升至600cd/m²，工作温度为-20～70℃。它还集成了LED背光驱动，背光寿命标称为50000小时。

但TM070JDHG34-00不是直接替换型号。它采用20针LVDS接口和独立6针背光接口，背光使用12V供电，并提供LED_EN和PWM调光控制；原TM070JDHG30-00则将信号、驱动电压和LED端子集中在40针FPC中。替换时必须重新制作线束，并调整背光供电及控制电路。

因此，这款屏更适合新项目改版或旧设备升级，而不是现场直接换屏。

高亮户外项目的另一种方案

设备用于户外、工程机械或强光环境时，400～600cd/m²可能仍然不够，可以评估ET070WX01-STT。该屏采用7英寸、1280×800、LVDS接口，典型亮度达到1300cd/m²，并可集成电容触摸。其显示区域与原屏一致，但外形约为162.3×107.9mm，已经超出原屏尺寸，需要重新检查外壳窗口和固定结构。

这属于高亮定制升级方案，通常需要同时调整屏线、背光电源、触摸接口和结构件，不应当作直接兼容屏采购。

TM070JDHG30替换后的验证方法

样品装机后，先检查白屏、纯黑、红绿蓝和灰阶画面，确认没有偏色、花屏、错列及显示方向错误。随后测试最低和最高亮度、反复开关机、冷启动以及连续运行。

重点观察三个位置：40针FPC连接器是否发热，背光驱动是否出现闪烁，液晶屏装入外壳后是否产生局部漏光。带触摸屏的设备还要确认屏幕厚度变化不会挤压触摸面板。

希望尽量少改动原设备，可优先核对TM070JDHG30-03；需要寻找第三方兼容供货方案，可以测试采用TM070JDHG34-00；户外强光项目则可进一步评估ET070WX01-STT。

TM070JDHG30的替换不能只比较“7英寸、1280×800和LVDS”。真正决定兼容性的，是40针定义、驱动电压、背光方式、模组厚度和主板屏参。推荐型号均应经过规格书逐项比对和整机样品验证，不能未经确认直接通电。
