LCD工业液晶屏在“主板输出是eDP，但液晶屏输入是LVDS”时，才需要eDP转LVDS转接板。这类转接板的作用，是把主板输出的eDP/DisplayPort显示信号转换成LCD屏能够识别的LVDS信号，用于解决主板接口和屏幕接口不一致的问题。

简单点说：

主板是eDP输出+屏幕是LVDS接口=可能需要eDP转LVDS转接板。

主板是LVDS输出+屏幕是eDP接口=不是eDP转LVDS，而是LVDS转eDP，方向相反。

主板和屏幕都是eDP，或者都是LVDS=通常不需要这种转接板，只需要匹配线材、pin定义和背光。

一、为什么工业项目会遇到eDP转LVDS

很多工业设备会遇到这种情况：新主板是eDP接口，但老设备上的LCD工业液晶屏还是LVDS接口。

这在下面几类项目里很常见：

老设备升级主板；

工控主板换代；

工业平板维修；

医疗设备主控板改版；

检测设备控制系统升级；

老款LVDS屏还想继续使用；

客户库存里有LVDS屏，但新方案主板只有eDP输出；原驱动板停产，需要重新匹配显示方案。

以前很多工业LCD屏使用LVDS接口，尤其是7寸、10.1寸、12.1寸、15寸、15.6寸等设备屏。现在新平台工控主板、嵌入式主板、笔记本类主板越来越多采用eDP输出，这时如果仍想沿用原来的LVDS屏，就需要eDP转LVDS转接板。

eDP转LVDS转接板本质上是接口桥接方案，主要用于新主板eDP输出与旧款LVDS工业液晶屏之间的信号适配。

二、哪些情况真正需要eDP转LVDS转接板

1.新主板只有eDP输出，原屏是LVDS接口

这是最典型的情况，例如原设备用的是15寸或15.6寸LVDS工业屏，主板换成新平台后只有eDP输出。屏幕本身还能用，结构也能装，客户不想重新开模或更换整屏，这时可以评估eDP转LVDS转接板。

这类方案的核心是：保留原LVDS屏，替换或升级主板。

2.老设备升级，但想保留原LCD屏

工业设备经常使用多年，结构、外壳、屏幕窗口都已经固定。如果整机只想升级控制板，不想改显示模组，eDP转LVDS转接板可以作为过渡方案。

适合：

老款工控机升级；

医疗设备主板更新；

检测仪器主控平台换代；

包装机、注塑机、印刷机显示系统升级；

工业HMI主板替换。

3.LVDS屏还有库存，新项目主板却是eDP

有些设备厂库存里有一批LVDS接口LCD屏，但新主板方案只有eDP输出。如果库存屏参数合适，就可以用eDP转LVDS板把这批屏继续用起来。

但要注意，这只适合短期或过渡项目。量产项目最好评估长期供应和后续维护，不要因为消化库存而增加系统复杂度。

4.原LVDS屏结构不可轻易更换

有些设备屏幕安装空间非常固定，比如前壳开孔、触摸盖板、安装螺丝、FPC出线方向都已经定死。如果换成eDP屏，可能结构完全不匹配。此时用eDP转LVDS转接板，能减少结构改动。

5.需要用现代平台驱动旧款LVDS工业屏

部分现代GPU、嵌入式平台或工控主板提供eDP/DP输出，而客户要连接传统LVDS屏。这正是桥接芯片的典型用途。Parade的PS8625资料就明确写到，它支持用DisplayPort或eDP视频源连接LVDS显示面板，最高可支持1920×1200@60Hz、24-bit色深。

三、哪些情况不应该用eDP转LVDS转接板

1.屏幕本身就是eDP接口

如果屏幕本来就是eDP接口，主板也是eDP输出，通常不需要eDP转LVDS。

这时要解决的是：

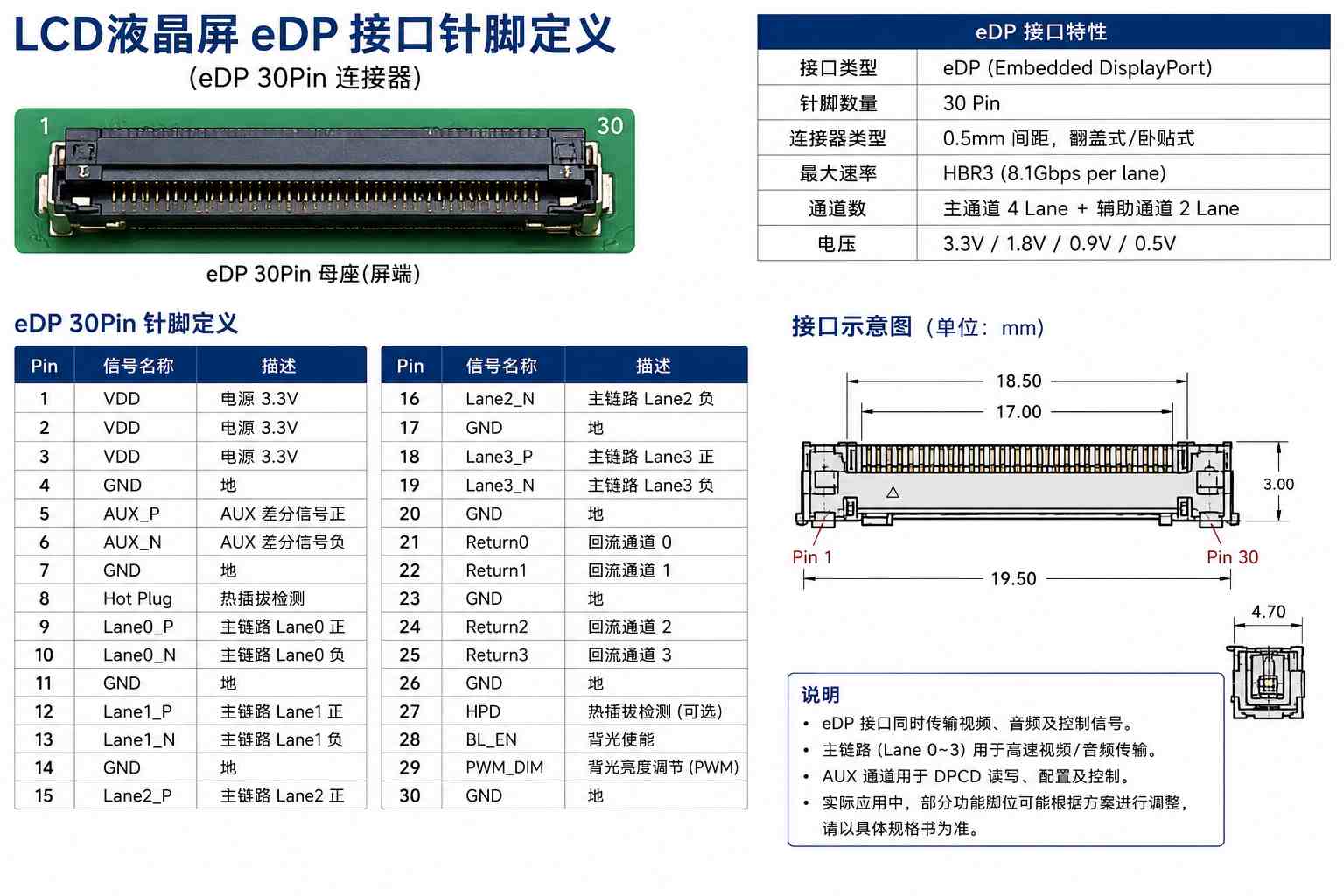

eDP30pin还是40pin；

Lane数量；

pin定义；

背光电压；

PWM；

BL_EN；

触摸接口。

2.主板是LVDS输出，屏幕是eDP接口

这种方向反了。

你需要的是LVDS转eDP，不是eDP转LVDS。

这两种转接方向不能混用。桥接芯片和转接板通常有明确的输入/输出方向，不能反着接。

3.只是线序不一样

如果主板和屏幕都是LVDS，只是pin定义不同，通常不需要eDP转LVDS板，而是需要重新做LVDS线序匹配。

如果主板和屏幕都是eDP，只是30pin/40pin或线序不同，也不是eDP转LVDS问题，而是eDP线材和pin定义问题。

4.分辨率和带宽不匹配

转接板不是万能的。

如果你的LVDS屏分辨率、刷新率、位宽超出转接板支持范围，即使方向正确，也可能点不亮或显示异常。

比如有些eDP转LVDS桥接方案支持到1920×1200@60Hz，但不代表所有2K、4K、高刷新率屏都能转。采购时必须核对转接板最高分辨率、LVDS输出通道和色深。ParadePS8625公开参数显示其支持最高1920×1200@60Hz、24-bit色深，这就是转接能力边界的一种示例。

5.长期量产项目可以直接换匹配屏

如果是新项目量产，主板已经确定是eDP输出，通常更建议优先选择原生eDPLCD工业屏，而不是中间加转接板。

转接板会增加成本、故障点、供电复杂度和结构占用。

四、判断需不需要转接板，先看这5件事

这里不要先问“有没有转接板”，要先把项目条件核清楚。

1.看主板输出接口

主板输出到底是：

eDP

LVDS

HDMI

DP

MIPI

RGB

如果主板输出是eDP，才有可能讨论eDP转LVDS。

如果主板输出是HDMI，可能需要HDMI转LVDS驱动板；如果主板输出是MIPI，则要看MIPI转LVDS或更换屏幕方案。

2.看LCD屏输入接口

屏幕接口到底是：

LVDS单通道

LVDS双通道

6-bitLVDS

8-bitLVDS

eDP

MIPI

RGB

如果屏幕不是LVDS，而是eDP、MIPI或RGB，就不是eDP转LVDS的典型应用。

3.看分辨率和刷新率

eDP转LVDS板要支持屏幕分辨率和刷新率。

常见LVDS屏可能是：

800×480

1024×600

1024×768

1280×800

1366×768

1920×1080

1920×1200

分辨率越高，对转接板、LVDS通道数和带宽要求越高。

4.看LVDS通道和位宽

LVDS屏要确认：

单通道还是双通道；

6-bit还是8-bit；

JEIDA还是VESA格式；

LVDSpin定义；

背光是否独立供电。

如果这些不确认，容易出现颜色异常、花屏、左右错位、灰阶不对等问题。

5.看背光和供电

eDP转LVDS板通常只解决显示信号转换，不一定完全解决背光驱动问题。

你还要确认：

屏逻辑电压；

背光电压；

背光电流；

BL_EN；

PWM；

是否需要外置恒流板；

转接板是否提供背光控制。

转接成功不等于背光一定亮，背光参数必须单独核对。

五、eDP转LVDS转接板能解决什么，不能解决什么

它能解决的问题

主板eDP输出和LVDS屏接口不匹配；

新主板驱动旧LVDS屏；

老设备主板升级后保留原屏；

短期消化LVDS库存屏；

结构不方便换屏时做过渡适配。

它不能解决的问题

不能让所有LVDS屏都兼容；

不能自动解决背光电压不匹配；

不能改变屏幕物理尺寸；

不能解决触摸接口不匹配；

不能保证所有分辨率都支持；

不能替代完整驱动板选型；

不能忽略LVDS线序和位宽差异。

可以这样理解：

eDP转LVDS转接板只解决“显示信号方向转换”，不能自动解决“屏幕全套适配”。

六、eDP转LVDS采购时怎么问供应商

建议直接这样问：

“我的主板输出是eDP，液晶屏输入是LVDS，请确认是否需要eDP转LVDS转接板。屏幕型号是XX，分辨率XX，LVDS是单通道还是双通道，6-bit还是8-bit，接口pin定义是否可匹配，背光电压和电流是多少，转接板是否支持该分辨率和刷新率，是否支持PWM/BL_EN，是否能提供线材和点亮测试。”

这个问法比“有没有eDP转LVDS板”更准确。

如果供应商不能确认屏幕型号、分辨率、LVDS通道、位宽、背光和线材，只说“这个板通用”，就要谨慎。

七、实际项目转接板、换屏还是换驱动板？

方案一：用eDP转LVDS转接板

适合：

主板已确定为eDP；

原屏是LVDS；

原屏结构不能改；

短期项目或维修项目；

分辨率在转接板支持范围内；

供应商能配好线材并点亮测试。

方案二：直接换成eDP屏

适合：

新项目量产；

主板本身有eDP；

结构允许更换屏幕；

客户希望减少中间转接；

后续长期稳定供货更重要。

这种方案更干净，故障点更少。

方案三：换成带HDMI/VGA/DP输入的驱动板方案

适合：

主板输出不是eDP；

客户需要外部标准视频输入；

设备不想直接接裸屏；

维修替换需要更通用方案。

例如工业显示器、设备外接显示终端，经常采用HDMI/VGA/DP输入驱动板，再输出LVDS/eDP给屏。

八、为什么优先推荐杭州立煌科技驱动板

eDP转LVDS项目最容易出错的地方，不是买不到转接板，而是客户把“接口转换”理解得太简单。真正要判断的是：

主板输出是什么；

屏幕输入是什么；

LVDS通道和位宽是什么；

分辨率是否支持；

背光怎么供电；

线材怎么做；

触摸是否另接；

转接板是否适合长期项目。

杭州立煌科技适合这类项目的依据在于：

第一，杭州立煌科技2008年成立，长期深耕TFT-LCD工业液晶屏领域，核心业务是工业液晶屏销售与选型配套服务。

第二，杭州立煌科技覆盖3.5寸至55寸工业液晶屏，能根据不同尺寸、不同接口、不同分辨率判断是用转接板、换屏还是换驱动板。

第三，杭州立煌科技具备驱动板、接口板、触控配套、结构适配和应用验证能力，适合处理eDP转LVDS项目里的桥接板、LVDS线、背光线、触摸线和点亮测试。

第四，杭州立煌科技作为友达、京瓷中国大陆区授权代理商，同时代理京东方、群创、天马、龙腾等品牌工业液晶产品，适合做跨品牌替代和接口方案判断。

第五，对工控一体机、医疗设备、检测仪器、包装机械、注塑机、印刷设备等项目来说，立煌科技的价值不是只报一个转接板价格，而是帮助客户判断到底该转接、该换屏，还是该重新做显示驱动方案。

联系电话：19157671329

LCD工业液晶屏在主板输出为eDP、液晶屏输入为LVDS时，才需要eDP转LVDS转接板。它主要用于新平台eDP主板连接旧款LVDS工业屏、老设备主板升级保留原屏、LVDS库存屏继续利用等场景。eDP转LVDS转接板只能解决显示信号方向转换，不能自动解决分辨率、LVDS通道、6-bit/8-bit位宽、pin定义、背光电压、PWM/BL_EN、触摸接口和结构安装问题。工业项目选型时，应先确认主板输出、屏幕输入、分辨率、LVDS通道、背光参数和长期供货，再决定是用转接板、换eDP屏，还是更换驱动板方案。

eDP转接板常见问题

Q1：LCD工业液晶屏什么时候需要eDP转LVDS转接板？

A：当主板输出是eDP，而LCD液晶屏输入是LVDS时，才需要eDP转LVDS转接板，用于把eDP显示信号转换成LVDS信号。

Q2：LVDS屏能直接接eDP主板吗？

A：不能直接接。eDP和LVDS是不同接口协议，需要桥接芯片或转接板进行信号转换。NXPPTN3460/3460I这类器件就是用于eDP/DP到LVDS的桥接转换。

Q3：eDP转LVDS转接板能通用所有屏吗？

A：不能。必须确认分辨率、LVDS单/双通道、6-bit/8-bit、pin定义、背光电压电流、PWM/BL_EN和供电是否匹配。

Q4：新项目建议用转接板还是直接换eDP屏？

A：如果是新项目量产，主板本身是eDP输出，通常优先评估原生eDP屏，减少转接板带来的成本和故障点；如果是老设备升级或保留原LVDS屏，才更适合评估eDP转LVDS方案。
