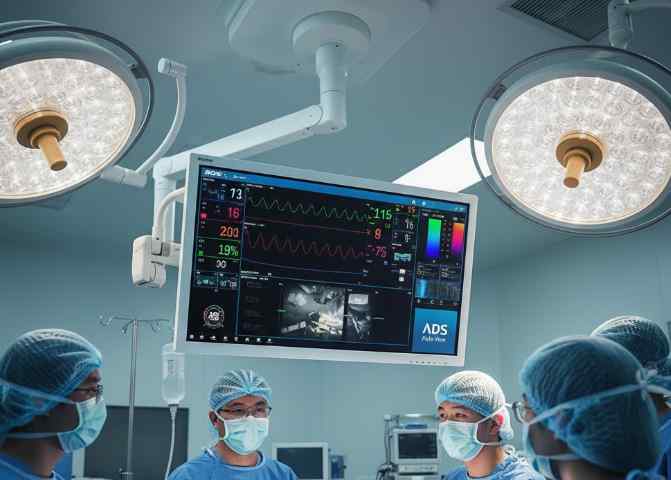

在医疗体系中，信息呈现方式变得越来越重要。无论是ICU病房各类型监护仪、麻醉机、超声检测设备，还是手术室内的可视化设备，这些都依赖可靠、精准、可长期连续工作的显示系统来支撑日常医疗场景。液晶屏显示器不仅是界面窗口，更是临床医疗信息的“第二感官”，任何显示偏差、延迟、亮度不足或色彩失真，都可能造成判断偏差，影响诊断效率与患者安全。

在众多医用显示尺寸中，京东方BOE12.1英寸液晶屏已成为行业内使用较广、兼容度较强、寿命周期较长的规格之一。原因不仅是尺寸适配性好、分辨率覆盖面广，加上BOE的工业/医疗级液晶屏在亮度、对比度、色彩一致性、灰阶表现、长期稳定性以及宽温运行等方面都经过严格行业验证。

立煌科技围绕目前四款主流在产的京东方12.1寸液晶屏展开深度解析，分别是：

EV121X0M-N10（1024×768,500nits,1200:1）
EV121WXM-N12（1280×800,500nits,1200:1）
ET121S0M-N14（800×600,400nits,800:1）
EV121WXM-A14（1280×800,300nits,1200:1）

一、为什么医疗行业将12.1寸视为黄金尺寸？

进到医院，我们会发现一种规律：

大部分中型医疗设备的显示器几乎都在10.4——15.6寸之间，而其中使用最广的，就是12.1英寸。

原因基本有这些几个点：

1.医疗UI的信息密度

医疗设备常需要同时显示：

心电波形
血氧、呼吸频率
药物泵参数
告警窗口
实时曲线
参数趋势图
设备状态图标

12.1寸液晶屏幕提供刚好适中的信息承载能力，不显拥挤，又不会造成面板过大、影响便携性或占用空间。

2.与主流医疗分辨率深度兼容

医疗行业常见分辨率如下：

800×600(传统医疗设备用途)
1024×768(监护仪黄金比例)
1280×800(新一代宽屏UI)

12.1寸刚好覆盖了这三种分辨率，是医疗设备生态圈兼容度的一档。

3.医疗设备机身结构适配度高

12.1寸更容易嵌入：

监护仪外壳
麻醉机上层控制台
便携式检测仪
生命体征记录系统
手术室副屏

不会造成体积过大，也不会让屏幕显得太小影响读取。

4.供货周期长

医疗设备更新周期非常长，往往需要保持7–10年的硬件兼容性。京东方的12.1寸模组普遍提供长期供货。

5.视距适合医疗操作习惯

医疗人员的阅读距离通常在45–70cm，12.1寸在这一观看距离下文字大小正合适。

二、四款京东方12.1寸液晶屏参数规格对比

型号	分辨率	亮度	对比度	视角	色彩	背光寿命	面板模式	接口	应用领域
EV121X0M-N10	1024×768	500nits	1200:1	88/88/88/88	16.7M	WLED	ADS	LVDS	医疗监护仪/麻醉系统
EV121WXM-N12	1280×800	500nits	1200:1	85/85/85/85	262K/16.7M	WLED	ADS	LVDS	高端医疗UI/工控触控
ET121S0M-N14	800×600	400nits	800:1	80/80/65/75	262K	WLED	TN	LVDS	传统工控/医疗辅助仪
EV121WXM-A14	1280×800	300nits	1200:1	85/85/85/85	262K/16.7M	WLED	ADS	LVDS	医疗一体机/工控一体机

三、医疗设备对液晶屏有哪些专业要求？

医用显示系统的要求远高于普通工控屏，甚至高于办公显示器。主要体现在以下八个维度：

1.色彩一致性

医疗界面大量使用颜色来区分：

1·数值参数类别
2·生命体征等级
3·告警状态
4·曲线样式

如果色彩偏移，会影响判断，例如低饱和度可能造成告警颜色不够“紧急”。

京东方ADS全视角技术能保持不同角度观看画面色彩一致，这在医疗场景至关重要。

2.灰阶等级精度要求

医疗曲线（例如ECG）大量依赖灰阶过渡。如果灰阶响应不平滑会导致：

1·曲线“跳段”
2·折线出现假影
3·细节丢失

BOE的ADS模式比TN更能呈现细腻灰阶。

3.亮度稳定性

医疗设备通常长时间点亮，如果亮度下降，会影响医护人员读取信息。例如ICU夜班长时间观察，亮度需维持一致。

EV121系列500nits亮度经过长期稳定性测试，可稳定维持在较高区间。

4.抗反射处理与表面工艺

医院灯光复杂，反射会影响视觉。

京东方多款12.1寸采用：

1·雾面处理
2·3H硬化涂层
3·抗眩光表面

确保操作界面始终清晰。

5.EMC抗干扰能力

医疗设备环境复杂，电磁干扰多，液晶模组必须保持：

信号抗干扰能力
显示不闪屏、不干扰、不花屏

LVDS接口因其抗干扰能力强，成为医疗行业标准。

6.连续点亮寿命

医用设备通常24小时全年无休，背光寿命要求通常是：

1·≥30,000小时（低端医疗）
2·≥50,000小时（中高端医疗）

EV121系列全部采用WLED长寿命背光。

7.操作视角宽广

医疗人员常需要在不同位置查看屏幕，例如：

1·手术室多人同时查看数据
2·护士站需要斜角观察
3·便携式设备可能上下偏视

因此视角至少需要：

85/85/85/85（ADS）或更高

8.长期供货要求

医疗设备与消费电子完全不同，不能频繁换屏。

BOE具备：

1·长生命周期供应
2·兼容旧型号更新
3·成熟批量生产能力

确保医院设备维护不会出现“找不到同型号屏幕”的情况。

四、ADS/IPS/TN技术差异与医疗适配性

液晶屏的显示模式决定了其视觉表现。常见模式包括：

1·ADS（BOE自研）
2·IPS（In-PlaneSwitching）
3·TN（TwistedNematic）

1.ADS与IPS类似，都是全视角技术

特点：

色彩一致性强、灰阶顺滑、对比度高、可视角大

适用于高端医疗设备。

2.TN的优势与不足

TN优点：

响应快、成本低、功耗低

TN缺点：

视角差、色彩偏移严重、灰阶不自然

医疗设备通常只在低端辅助设备采用TN。

3.四款屏幕中的技术分布

ADS：EV121X0M-N10/EV121WXM-N12/EV121WXM-A14
TN：ET121S0M-N14

所以：医疗设备应优先选择ADS/IPS，而非TN。

五、医用级液晶屏vs消费级屏幕的本质区别

1.稳定性要求完全不同

项目	医疗级	消费级
运行时间	7×24小时	2~6小时/天
使用寿命	≥5–8年	1–3年
抗干扰能力	强（EMC认证）	弱
亮度衰减控制	严格	松散
温度适应性	宽温-20——70℃	常温

2.医疗设备对色彩一致性要求更高

消费级屏幕允许色差，但医疗场景不允许数据和曲线颜色出现偏差。

3.长期供应保障是关键

医疗设备不能更换成屏幕不兼容的版本，否则软件UI、结构件全部要改动。

BOE12.1寸屏幕具有多年供应周期。

六、四款12.1寸液晶屏的深度规格解析

1.EV121X0M-N10：医疗监护仪专用架构

优势：

1·ADS全视角硬件
2·高亮500nits，适合灯光强环境
3·XGA分辨率与医疗UI完全一致
4·高对比度1200:1带来更清晰波形

医疗工程师常将其视为监护仪“标配”。

2.EV121WXM-N12：新一代高清医疗UI主力屏

1280×800分辨率更适合现代医疗设备图形化、图标化UI。

适合设备：

1·智能麻醉工作站
2·便携式检测仪
3·高级监护系统
4·医疗诊断辅助终端

3.ET121S0M-N14：经济型工业与辅助医疗检测设备选择

TN技术适合成本敏感型设备，例如：

1·血糖分析仪
2·小型实验室设备
3·传统工业仪表

4.EV121WXM-A14：整机厂OEM接口的“总成屏”

提供更完整结构件，便于嵌入整机。

七、背光、色域、灰阶、响应速度的医学意义

1.背光亮度：影响医院不同场景可视性

场景	建议亮度
手术室	≥500nits
ICU夜间	300–400nits可调
移动便携式设备	≥450nits

2.色域（NTSC/sRGB）影响色彩辨识

医疗设备不要求广色域，但要求色域稳定，不偏色。

3.灰阶：决定医疗曲线是否平滑

灰阶不稳定会导致：

1·ECG曲线断续
2·呼吸波形跳段
3·细节丢失

ADS在灰阶表现上比TN好得多。

4.响应速度：降低拖影，提高曲线准确性

医疗设备至少需要10–25ms范围内的响应速度。

八、工业环境下的可靠性测试

医疗设备部分会按工业等级测试，常见包括：

1·冷热冲击（-20℃↔70℃）
2·振动测试（设备运输与使用场景）
3·湿热测试（医院消毒和湿度环境）
4·ESD静电测试（±8kV空气放电）
5·高功率连续点亮测试（1000小时）
6·高湿度90%RH测试

BOE的12.1寸屏基本都能通过工业级测试。

九、LVDS接口为何在医疗行业长期被采用？

LVDS的优势：

1·抗干扰能力强
2·信号传输远
3·误码率低
4·支持长线缆
5·在电磁复杂环境中稳定

医疗设备普遍仍使用LVDS，而非eDP，这是因为：

1·LVDS更稳定
2·EMC表现优秀
3·长期兼容性强
4·现有主板大量采用LVDS架构

十、关于医疗液晶屏常见问题

以下为增强专业版问答：

Q1：医疗设备为什么不用消费级IPS屏？

因为寿命、EMC、亮度稳定性和长期供应不达标。

Q2：TN屏是否完全不适合医疗？

低端检测设备可用，但不建议用于监护仪、麻醉机等核心设备。

Q3：WLED背光与CCFL有何区别？

WLED更节能、寿命更长、抗振性更好。

Q4：医疗UI为什么偏好4:3？

因为历史原因，监护曲线精度在XGA上最均匀。

Q5：500nits是否比300nits更好？

取决于使用场景，手术室必须500nits。

Q6：ADS与IPS是否完全一样？

二者原理类似，但ADS是BOE优化后的技术，色彩与视角表现更稳定。

Q7：医疗设备是否可以随意更换屏幕？

不可以，会造成EMC失效、结构不兼容、软件图标变形。

Q8：亮度越高越好吗？

并非绝对，夜间ICU使用过高亮度会产生光污染。

Q9：医疗设备显示屏是否必须宽温？

室内医疗设备未必，但便携式设备、急救车载设备必须宽温。

Q10：1280×800是否比1024×768更适合医疗？

适合新UI，但传统监护设备仍以XGA为黄金标准。

Q11：液晶屏老化后亮度下降怎么办？

专业整机厂会提供背光补偿策略或更换背光组件。

Q12：医疗屏幕需要HDR吗？

不需要，HDR会改变信息判读风格。

Q13：LVDS是否会被eDP取代？

医疗设备短期内不会，因为LVDS更稳定。

Q14：ADS屏能否用于强光户外医疗？

可以，但需要至少500nits以上。

Q15：是否可以使用电容触控？

医疗多数使用电阻触控，避免戴手套操作问题。

京东方12.1寸液晶屏是医疗可视化设备的重要基础硬件，其产品线成熟、长期供应、稳定可靠，在亮度、对比度、色彩一致性、灰阶表现、全视角、结构稳定性、EMC抗干扰、宽温运行等方面均达到医疗行业标准。

其中：

EV121X0M-N10：是监护仪、麻醉机等核心设备最广泛采用的高亮XGA医疗级屏幕

EV121WXM-N12：是新一代高清医疗UI的理想选择

ET121S0M-N14：是经济型工业/辅助医疗设备的TN屏方案

EV121WXM-A14：适合整机企业OEM使用，结构更易装配

在医疗设备对显示系统精度、稳定性与寿命要求越来越高的今天，12.1寸ADS技术液晶屏仍将是行业的主流选择。杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。
