无论是户外广告机的2000cd/m²超高亮屏、充电桩的15.6寸触控屏，还是工控一体机的嵌入式显示模组，在高温、暴晒、湿冷、尘土以及长期7×24小时运行条件下，显示模组的散热能力直接决定了产品寿命、可用性和故障率。在户外设备与工业控制领域，液晶屏幕的散热设计始终是影响整机可靠性的关键因素之一。

很多工程项目在中后期暴露的问题——包括液晶黑化、背光衰减、驱动板死机、贴合层气泡、电容触控漂移、主板频繁重启——几乎都与散热设计有关。散热并不是给模块加一片散热片、加一组风扇就能解决，而是一套从结构设计、热通道规划、材料选型、电源控制、驱动策略到环境适应性的系统工程。

一、户外广告机：散热需求最苛刻的场景

户外广告机的散热难度是所有设备类型中最高的。一方面，它通常使用43–86寸的大尺寸高亮屏，亮度可达1500–3000cd/m²，背光功耗极高；另一方面，其玻璃面板长期处于正对阳光的位置，夏季暴晒下屏幕表面温度可以轻松达到70–85℃。普通液晶面板在65℃左右便会发生黑化，因此户外广告机必须使用抗黑化液晶，并具备完善的降温系统。

1.背光高热流密度导致的结构难题

高亮屏的背光系统是整机最大的发热源。以55寸高亮屏为例：

1、标准亮度背光功耗：20–30W

2、高亮背光功耗：45–60W

3、超高亮甚至可达：80W以上

背光温度通常比环境温度高出25–45℃，如果散热设计不足，背光温度会迅速积累，引起：

1、LED色温漂移

2、背光驱动板进入保护

3、屏幕亮度下降、闪屏

4、液晶分子受热导致局部黑化

因此，户外广告机从设计初始就必须采用大面积铝背板、均热板、热管等导热结构，将背光产生的热量快速引向金属外壳。

2.双风道散热体系的必要性

户外广告机内部往往包含多个热源：大屏背光、Android主板、电源模块、播放器主板等。如果所有热源共用一个密闭腔体，热量会进一步积聚。工程上最常见也是最有效的方式，是采用“双风道结构”：

1、前风道：专为液晶屏散热

2、后风道：用于主板、电源等电子模块

双风道的优势包括：

1、防止主板热量传递到液晶显示区

2、使冷空气进入LCD背面，降低背光温度

3、保证电子模块散热独立、稳定

风道内必须采用工业级风扇，并保证正压排风，使灰尘不易吸入设备内部。

3.热空气冷热分离设计

空气进入设备后，应保持冷空气从底部进入，上升至顶部。当冷空气经过背光与主板后温度升高，应立即从顶部排出，避免与冷空气混合。工程上常使用：

1、导风槽

2、金属隔板

3、加长风道

4、上下分层结构

以避免内循环导致“热空气留在腔体内”的问题。

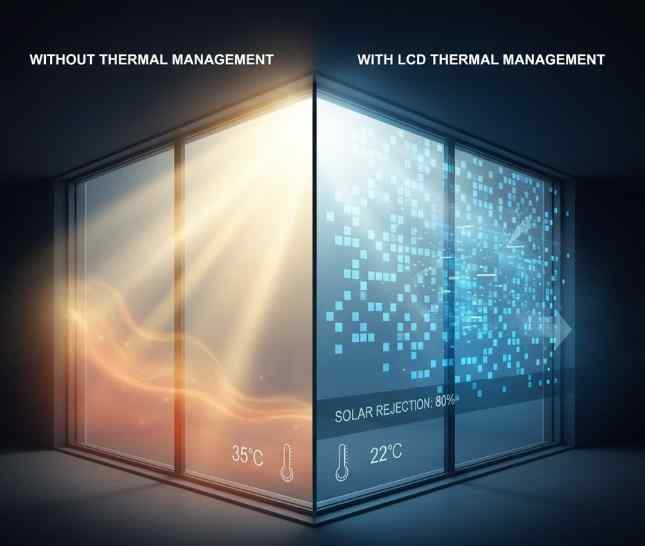

4.玻璃的热管理：降低太阳辐射传入量

户外广告机正面玻璃通常采用：

1、AR玻璃（抗反射）

2、AG玻璃（防眩光）

3、中空玻璃结构

4、红外阻隔膜（IRCut）

这些结构不仅改善阳光下可读性，更重要的作用是：

1、减少热量直接传入LCD

2、缓解背光区域热量积聚

3、避免暴晒下温度急剧上升

玻璃温度降低3–5℃，LCD背光温度就能降低10℃以上，这是户外广告机常被忽视的散热关键点。

二、充电桩：中小型设备的散热策略

充电桩中的液晶屏通常为10.1–15.6寸，亮度在800–1500cd/m²之间。相比广告机，功耗和发热量显著降低，但散热难点在于：

1、腔体相对更封闭

2、设备安装紧凑

3、屏幕前方常有雨棚，散热条件变差

4、内部电源模块本身热量大

5、设备通常面向正南暴晒

1.屏幕与电源必须分腔体安装

DC电源模块长时间运行，其温度可达70–90℃。如果屏幕与电源放在同一腔体，屏幕背板可能长期达到60℃以上，导致液晶老化和黑化。

工程建议：

1、显示区域与高热源之间加隔热板

2、两个腔体独立散热

3、屏幕腔体采用金属全封闭结构提升导热效率

2.利用金属外壳进行自然散热

充电桩的外壳一般为金属烤漆结构，其导热性能较好。工程方式如下：

1、将液晶模组背板与外壳金属板接触

2、加入导热垫提高导热效率

3、内侧可加入铝板提升均热性能

自然散热对中等亮度屏效果明显。

3.必须采用抗黑化液晶

由于光照集中，充电桩前面板温度通常高于周围空气温度20–35℃。非抗黑化液晶会在65℃左右失效，而抗黑化液晶可耐受95–105℃。所以：充电桩必须使用抗黑化液晶。

4.超低温地区加入加热膜

在–20℃以下液晶可能会冻结，导致液晶缓慢响应甚至出现暗部残留。加热膜通常安装于LCD背部：

1、温度<–10℃：自动加热

2、温度>0℃：自动关闭

确保冬季仍可正常使用。

三、工控机：结构紧凑但环境多变的散热需求

工控机通常应用于设备内部，如控制柜、机械设备、工业仪器等。其散热相对温和，但节点密度高、腔体小，仍具备挑战性。

1.显示屏与主板分区散热

工控主板（尤其是X86）温度较高，长期运行可能达到65–85℃。若与LCD处于同一腔体，背光温度将随之上升。

最佳做法：

显示屏安装在前结构腔体

主板放置在后腔体

使用导热硅胶条将热量传导至金属外壳

2.使用金属型材背板构成散热结构

许多工控一体机采用铝型材外壳，其原因是：

散热表面积更大

可作为结构件

导热性能强

可靠性高

这是工控行业中最常见也最稳定的散热方式。

3.半密闭结构需要风扇辅佐

没有风扇的工控机易出现内部温度集中，需要：

工业级长寿命风扇

含防尘滤网

风道排布合理

使热空气被动或主动排出。

四、散热系统中常见的误区与失败模式

许多项目在散热上踩过坑，本章列出行业常见误区。

误区一：只加风扇不设计风道

风扇的作用是推动空气，而不是创造散热效果。

没有风道等于空气循环混乱，热空气无法有效排出。

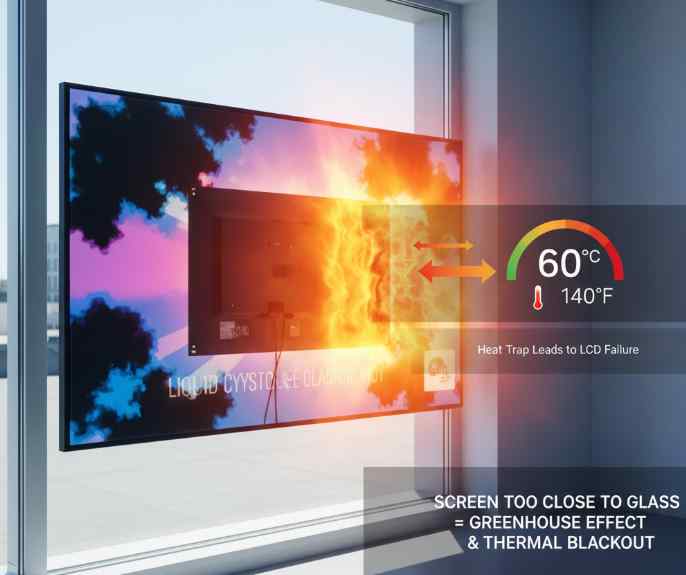

误区二：屏幕离玻璃太近产生温室效应

屏幕表面与前玻璃之间空气层过厚，会产生温室效应，使表面温度急剧上升。

建议：

使用全贴合

或缩小空气层距离至0.5–1.5mm

误区三：屏幕和电源放在同一腔体

这是导致屏幕黑化的最常见原因。

误区四：采用普通液晶屏用于户外设备

非抗黑化液晶无法承受暴晒。

误区五：使用塑料外壳

塑料导热性极差，会导致所有热量积聚在设备内部。

误区六：体积太小却加入高亮屏

高亮屏背光功耗高，必须配合：

散热金属背板

金属腔体

风道

否则温度急剧上升。

五、三类设备散热方案对比

为了工程选型快速决策，下表给出三类产品的散热需求：



项目	户外广告机	充电桩	工控机
散热难度	★★★★★	★★★★	★★☆
背光功耗	高	中等	较低
玻璃	AR/AG中空玻璃	全贴合AR	可选全贴合
风道设计	必须双风道	可选单风道	通常多风扇
加热膜	可选	北方必须	视应用
导热方式	热管+大面积背板	金属外壳导热	金属后壳
抗黑化要求	≥95℃	≥95℃	可选
结构要求	大腔体+隔热层	屏电源分区	前后分区

六、工程案例参考解析

案例1：户外广告机夏季亮度降低

原因：背光驱动板过温降流

措施：

增加风量

加装热管

更换车规级LED

使用大面积散热片

案例2：充电桩屏幕出现黑化斑点

原因：使用普通液晶屏

解决：

替换抗黑化液晶

改用全贴合

增加背光散热区域

案例3：工控机在夏季死机、重启

原因：CPU热量导致腔体超温

处理：

采用铝型材后壳

增加风道与风扇

改善导热路径

七、散热设计的最终策略推荐

为了确保户外广告机、充电桩和工控机液晶模组在设备能长期稳定运行，正确的散热体系必须具备以下特征：

1.亮度越高→背光热量越大→散热越重要

2.户外阳光暴晒会将玻璃温度推至70–85℃，必须使用抗黑化液晶

3.结构散热能力优先于电子散热能力

4.风道比风扇更重要，没有风道风扇无法发挥作用

5.全贴合可显著降低温室效应和反射

6.屏、电源、主板必须实现分区散热

7.东北、西北需加入加热膜以应对低温冻结

8.金属外壳能比塑料外壳提升数倍散热能力

9.背光驱动必须具备温度补偿闭环机制

10.工程设计需始终以最差环境为基准，而非实验室条件

散热不是看温度，而是决定设备是否能够在户外稳定运行3–5年的核心能力。

户外设备的散热系统，是一项必须从结构、材料、热通道、电源与显示模组一起设计的系统工程。
