无论是钢铁冶炼、设备巡检、电子元件测试，还是医疗热成像、能源检测，红外成像都需要高精度的视觉显示作为输出界面，在现代工业检测系统中，红外显示仪器承担着“看见肉眼看不见的温度”的任务。

而在这一环节中，液晶显示屏的稳定性与清晰度，直接决定了数据解读的准确性与系统的可靠度。京瓷（Kyocera）推出的5.8英寸液晶模组TCG058WXLPAPNN-AN30-S，正是为工业可视化检测仪、红外分析终端与测温设备而生。结合了宽温、高亮、抗干扰、长寿命等工业级特性，在恶劣环境中依旧能够提供精准、稳定的图像显示。

一、红外显示仪器是什么？为什么离不开高品质液晶屏

红外显示仪器是一类通过红外传感器采集物体表面温度分布，并以伪彩或灰度图形式在屏幕上呈现的智能检测设备。

典型应用包括：

1·电力设备过热检测

2·工业电机与管道温控监测

3·建筑节能检测

4·医疗热像测温与皮肤血流分析

5·科研实验与材料分析

红外检测系统通常包含三个核心部分：

1.红外感应模块（Sensor）

2.图像处理主控（MCU/FPGA）

3.显示模块（LCD/TFT屏幕）

显示模块需要承担高亮、低延迟、长时间运行、耐温耐干扰等多重任务。这也是为什么工业红外显示系统很少使用消费级液晶屏，而是选择像京瓷TCG058WXLPAPNN-AN30-S这样的专业工业模组。

二、为什么工业红外显示仪客户要选用京瓷液晶屏

京瓷在工业与医疗显示领域有着超过30年的技术积累，其液晶面板在宽温驱动、高亮均匀性、色彩一致性、长期供货稳定性等方面表现突出。对于红外显示仪器而言，这类设备往往面临以下挑战：

挑战	对应显示需求
高温/低温作业环境	宽温运行（-30°C——85°C）
持续工作12小时以上	长寿命背光（≥50,000小时）
光线复杂的现场环境	高亮防眩显示（≥500cd/m²）
电磁干扰强	EMI抗干扰设计
数据要求高对比度显示	稳定色彩还原与快速响应

京瓷的TCG058WXLPAPNN-AN30-S正是为满足这类工业条件而设计，它在长期稳定性与显示精准度上都优于同尺寸商用面板。

三、TCG058WXLPAPNN-AN30-S液晶屏参数详解

项目	技术规格
品牌	京瓷Kyocera
型号	TCG058WXLPAPNN-AN30-S
尺寸	5.8英寸TFT-LCD液晶模组
分辨率	800(RGB)×480(WVGA)
像素密度	约160PPI
显示区域	125.28(W)×75.84(H)mm
外形尺寸	132.2(W)×88.0(H)×6.5(D)mm
亮度	500cd/m²(Typ.)
对比度	800:1(Typ.)
可视角度	左/右/上/下各80°(CR≥10)
显示模式	a-SiTFT-LCD,TN常白显示,透射式
显示颜色	16.7M色（8-bit）
响应时间	上升10ms/下降15ms
光源系统	白光WLED,含LED驱动器,寿命≥50K小时
信号接口	LVDS1ch,6/8-bit可选
工作电压	3.3V(Typ.)
工作温度	-30°C~+85°C
存储温度	-40°C~+90°C
表面处理	防眩雾面(Haze25%)，抗指纹涂层
重量	约110g
适用领域	红外检测仪、工业控制、医疗显示、检测终端

我们从参数上可以看出，它是一款标准的工业级高亮宽温屏，专为严苛环境中的视觉任务设计。

四、为什么这款液晶屏特别适合红外显示仪

1.宽温稳定性强，适应高低温现场

红外仪器常在高温设备附近或低温实验环境中使用，TCG058WXLPAPNN-AN30-S的工作范围从-30°C到+85°C，在-20°C仍能快速响应，无液晶迟滞。

2.高亮度+雾面防眩

500cd/m²亮度可在强光下清晰可视，雾面防眩层减少反光，使红外伪彩图像层次分明。对比度800:1，能更精准地区分温度梯度的色彩变化。

3.全视角显示，适合多角度观察

现场操作人员可能从侧面、上方观察仪器，80°全视角确保画面不偏色，方便多用户同步查看温度分布图。

4.背光寿命长，支持长期运行

红外检测往往持续工作数小时甚至数天。LED寿命达≥50,000小时，配合内置驱动电路，有效降低系统发热与维护成本。

5.信号兼容性高，易于嵌入主控

支持LVDS标准接口，与主流红外图像处理主板（TI、NXP、Rockchip、Renesas系列）无缝对接。

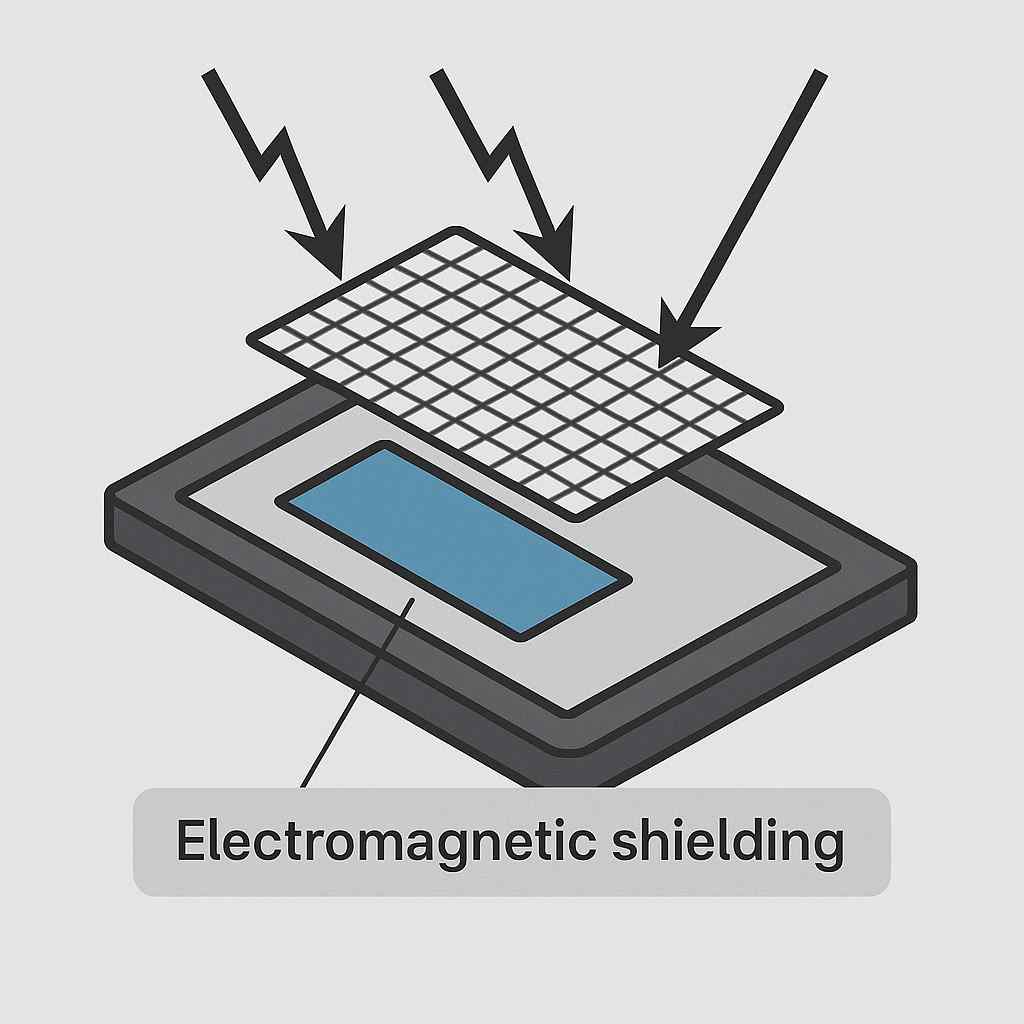

6.电磁抗干扰设计

屏体采用金属背板与接地结构，能有效抑制工业设备中的高频干扰，保证信号稳定输出。

7.京瓷独有的色彩稳定控制

通过GammaLUT调校与光学补偿，使红外伪彩图层之间的渐变更平滑，避免颜色跳变误差。

五、红外显示仪中使用的实际表现

当TCG058WXLPAPNN-AN30-S应用于红外检测终端时，其性能优势体现在以下几个方面：

（1）图像层次清晰，温度梯度可辨：高亮度与高对比度使得热成像伪彩层过渡自然，操作员能快速分辨不同温度区间。

（2）响应快速，图像无拖影：红外检测实时性强。15ms的响应速度保证图像刷新稳定，避免拖影或延迟。

（3）长时间运行无色偏：京瓷液晶采用耐紫外滤光膜与高可靠封装技术，长期运行下亮度衰减小、色彩不漂移。

（4）适应恶劣工况：无论是户外管网巡检还是车间热检测，宽温、低功耗与防眩特性都让它保持可靠可视。

（5）轻量化设计便于安装：仅6.5mm厚、110g重，适合嵌入式结构设计，可节省仪器内部空间。

六、使用与安装注意事项

1.电源匹配

供电电压须稳定在3.3V±5%，纹波不超过100mVp-p，防止亮度闪烁或信号噪声。

2.LVDS接口线规与屏蔽

使用高屏蔽双绞线，线长不超过30cm，确保差分信号质量，避免花屏。

3.背光电流控制

虽然屏幕内置LED驱动，但仍建议配置恒流控制，防止过流导致亮度不均。

4.防静电措施

装配时佩戴防静电手环，避免ESD损伤内部T-CONIC。

5.散热设计

长时间运行的红外仪器应在背光模块背面加导热片或铝板，延长寿命。

6.清洁与维护

雾面防眩层不可使用强碱溶剂清洁，推荐使用防静电无尘布配合中性酒精擦拭。

七、与其他型号对比

对比型号	分辨率	亮度	对比度	工作温度	背光寿命	应用场景
TCG058WXLPAPNN-AN30-S	800×480	500cd/m²	800:1	-30~85°C	≥50Kh	红外检测、工业监控
AUOG057VN01 V2	640×480	700cd/m²	800:1	-30~85°C	≥50Kh	工业切割、仪表
InnoluxAT056TN53	800×480	400cd/m²	500:1	-20~70°C	30Kh	民用仪器

可见，京瓷这款5.8英寸液晶屏在亮度、温度适应性与寿命上均处于工业领域中高端水准，尤其适合需要长时间运行与高可靠显示的红外终端设备。

八、红外显示与工业智能化融合

随着人工智能与工业视觉检测的发展，红外显示设备正从单纯的“温度成像终端”转向“智能诊断平台”。

未来的红外检测仪将实现：

1、高分辨率显示（FHD/4K）；

2、触控一体化人机界面（HMI）；

3、低功耗OLED替代与节能模式；

4、无线传输与云数据交互。

液晶屏作为人机交互的窗口，将进一步要求：更宽温、更长寿命、更快响应、更高对比度。京瓷在最新一代工业屏中已引入IPS/ADS广视角技术与动态背光亮度调节功能，为下一代红外显示设备提供更高性能储备。

九、精准红外检测可视化

在红外检测系统中，显示不仅是信息输出，更是决策依据，京瓷TCG058WXLPAPNN-AN30-S以其500cd/m²高亮度、宽温稳定性、长寿命背光、优秀色彩一致性与抗干扰性能，完美契合红外检测仪器的应用需求。无论是户外巡检设备、工业热成像终端，还是实验室红外分析仪，它都能在高温、高湿、高频电磁干扰环境中保持清晰显示，成为工业视觉系统的可靠“眼睛”。稳定、清晰、耐久——这是工业红外检测设备对显示技术的终极要求。

常见问题

Q1：TCG058WXLPAPNN-AN30-S可以替代普通5.7寸或6寸工业液晶屏吗？

A：尺寸上接近，但并非完全通用。该屏采用LVDS接口、800×480分辨率、3.3V供电，若替代5.7寸VGA屏（如AUOG057VN01V2），需更换驱动板并重新匹配时序。建议在更换前确认接口与分辨率参数完全一致。

Q2：这款液晶屏在红外显示仪器中的亮度是否够用？

A：亮度为500cd/m²（典型值），搭配防眩雾面处理，在强光、户外或电力现场环境中依旧清晰可读。若设备需更高亮度，可选京瓷同系列700cd/m²定制版本。

Q3：为什么红外检测设备特别强调宽温液晶屏？

A：红外检测设备通常暴露在高温机械附近或冬季户外作业环境中。普通消费级屏在0°C以下会出现延迟或冻结，而TCG058WXLPAPNN-AN30-S支持-30°C——85°C宽温范围，即便在极端温差下依旧能正常显示。

Q4：这款屏幕的背光可以更换吗？

A：可以。京瓷此型号采用模块化WLED背光系统，背光板与驱动电路分体结构设计，支持后期更换或维护，使用寿命约≥50,000小时。

Q5：红外显示仪长时间运行后会出现色偏或暗角吗？

A：TCG058WXLPAPNN-AN30-S内置高稳定LED背光驱动与光学补偿膜，长期运行色温变化极小。只需保证设备通风散热良好，一般在使用3——5年后亮度衰减不超过15%。

Q6：镜面屏与雾面屏在红外显示中的区别是什么？

A：镜面屏画面对比度更高，适合低光环境；雾面屏防眩光效果好，适合强光或户外场景。TCG058WXLPAPNN-AN30-S采用雾面防眩设计（Haze25%），在工业现场表现更优。

Q7：该液晶屏支持触摸吗？

A：原始版本不带触摸，但可加装电阻式或电容式触控玻璃。若用于带菜单操作的红外检测仪，可选配外贴式触摸模组，厚度增加约1.5——2mm。

Q8：这款屏幕的信号接口是什么类型？

A：标准LVDS单通道接口（6-bit/8-bit可选），兼容主流工业控制主板与图像处理平台。相比TTL接口，LVDS具备更好的抗干扰能力和更远的传输距离。

Q9：在使用中如何防止电磁干扰（EMI）影响图像？

A：建议在屏线端增加金属屏蔽层或接地线，同时确保主控板与液晶背板共地。若设备靠近大功率电机，应在LVDS排线上使用双绞线与铁氧体磁环。

Q10：如何判断这款屏是否为原厂A规产品？

A：京瓷A规屏包装完整，带原厂标签、条形码、批次号及静电保护袋。若标签模糊、接口针脚氧化或亮度不均，则可能为B规或翻新屏。建议从正规渠道采购并索取质检报告。

Q11：设备在户外使用，需要加额外保护吗？

A：建议加装钢化玻璃面板或防尘防水外罩（IP54以上），防止粉尘、油雾、雨水进入。雾面屏配合防反射涂层，可提升可读性与耐用度。

Q12：与友达AUO或京东方BOE同尺寸屏相比有什么优势？

A：京瓷的突出特点是可靠性与供货稳定性。其液晶模组出厂前通过高低温循环、震动测试与背光寿命试验，适合工业连续运行；AUO和BOE更注重性价比，适合消费类产品。

Q13：如果主控平台是ARM或FPGA，如何驱动该液晶屏？

A：通过LVDS转接模块输出对应信号时序即可。驱动板需支持800×480分辨率、60Hz刷新率，背光控制可由PWM信号或电压调节实现亮度调节。

Q14：运输与装配时有哪些注意事项？

A：

禁止挤压屏幕边缘；

使用防静电泡棉包装；

存放温度控制在0——40°C之间；

装配前保持双手及台面接地，避免ESD损伤。

Q15：这款屏幕是否支持定制化？

A：支持。可根据应用需求定制亮度、接口类型、FPC长度、触控模组或防反射玻璃，也可按项目批量提供专用驱动板与整机配套方案。
