医疗电子设备正从“功能可用”向“视觉精密、交互友好”的方向不断演进。无论是病房监护仪、超声成像仪，还是经皮检测仪，它们的共同特征是：实时显示、持续运行、零误差读取。在这些设备中，显示屏已经不再是附属组件，而是系统交互的中枢。

在立煌科技众多液晶屏案例中，有款经皮监测仪设备，为客户供应的是京瓷（Kyocera）的6.2英寸TFT-LCD液晶屏TCG062HVLDA-G20，凭借出色的光学性能、稳定的工业结构与适中的功耗表现，被广泛应用于医疗监测仪表。

该方案案例将从医疗设备显示需求出发，内容包含：

1.什么是经皮检测仪？

2.如何为其选型液晶屏？

3.京瓷TCG062HVLDA-G20的技术参数与特点；

4.为什么它特别适合经皮检测仪使用；

5.安装与维护时应注意的要点；

6.医疗显示的发展趋势。

一、什么是经皮检测仪

经皮检测仪是一种用于无创监测血气参数（如氧分压pO₂、二氧化碳分压pCO₂、氧饱和度SpO₂）及相关生理指标的医疗设备。它通过皮肤电极感应与红外检测技术，实时获取患者体表气体浓度变化，从而推算出血气参数。

相比传统的血气分析仪需要抽血、操作繁琐，经皮检测仪具备以下优势：

无创性操作：通过皮肤检测，避免感染风险；

实时监测：可持续数小时甚至全天候记录变化趋势；

高灵敏度：能够在新生儿、术后患者等微弱信号场景中保持精度；

可移动化：部分型号集成电池与无线传输模块，便于床旁或户外使用。

而这些特性对显示系统提出了严格要求：设备必须在各种光线、温度和使用时长条件下保持清晰、稳定、低功耗、无闪烁。这也是选择工业级液晶屏的根本原因。

二、经皮检测仪对液晶屏的要求

选型的过程，本质上是匹配“医疗显示需求”与“工业液晶性能”的过程。对于经皮检测仪而言，以下六项指标最为关键：

1.亮度与对比度

设备可能在明亮病房、手术室、甚至移动护理车中使用，屏幕亮度需要足够高以抵御外界光线干扰。通常建议≥300cd/m²，对比度≥400:1，以确保数据显示清晰、层次分明。

2.分辨率与屏幕比例

经皮检测仪主要展示曲线、数值、趋势图与警示信息。6.2寸液晶屏的宽屏设计（640×240）在横向信息展示上优势明显，可同时显示三到四项参数曲线，避免频繁切换界面。

3.宽温与抗干扰能力

医疗设备可能在恒温箱、冷气病房或实验室中长时间运行。液晶屏必须具备宽温特性（建议-20°C——70°C），并通过EMI电磁兼容设计，防止信号漂移或数据闪烁。

4.功耗与生命周期

24小时运行对背光系统是严苛考验。工业屏通常具备≥40,000小时LED寿命，并带独立驱动电路，以确保亮度稳定且不易衰减。

5.表面处理与可视角度

医疗设备常被多人同时观察，要求广视角与防反光设计。镜面屏能增强色彩对比，但在强光环境下可能有反射；雾面屏反射小但色彩略柔和。需根据应用场景平衡选择。

6.供货稳定性与认证体系

医疗设备周期长（通常5——10年），液晶模组必须保证型号长期供应，并具备严格的品质追溯体系（ISO13485、RoHS、REACH等）。

在这些指标中，京瓷TCG 062HVLDA-G20的参数几乎完全契合经皮检测仪的需求。

三、京瓷TCG062HVLDA-G20液晶屏参数详解



项目	技术参数
品牌	京瓷Kyocera
型号	TCG062HVLDA-G20
尺寸	6.2英寸TFT-LCD液晶模组
分辨率	640(RGB)×240(HVGA)，109PPI
显示区域	147.84×55.44mm
外观尺寸	173×70×7.2mm
亮度	300cd/m²
对比度	500:1
可视角度	左/右/上/下各80°(CR≥5)
工作模式	TN常白显示，透射式
显示颜色	262K色（47%NTSC）
响应时间	上升15ms/下降20ms

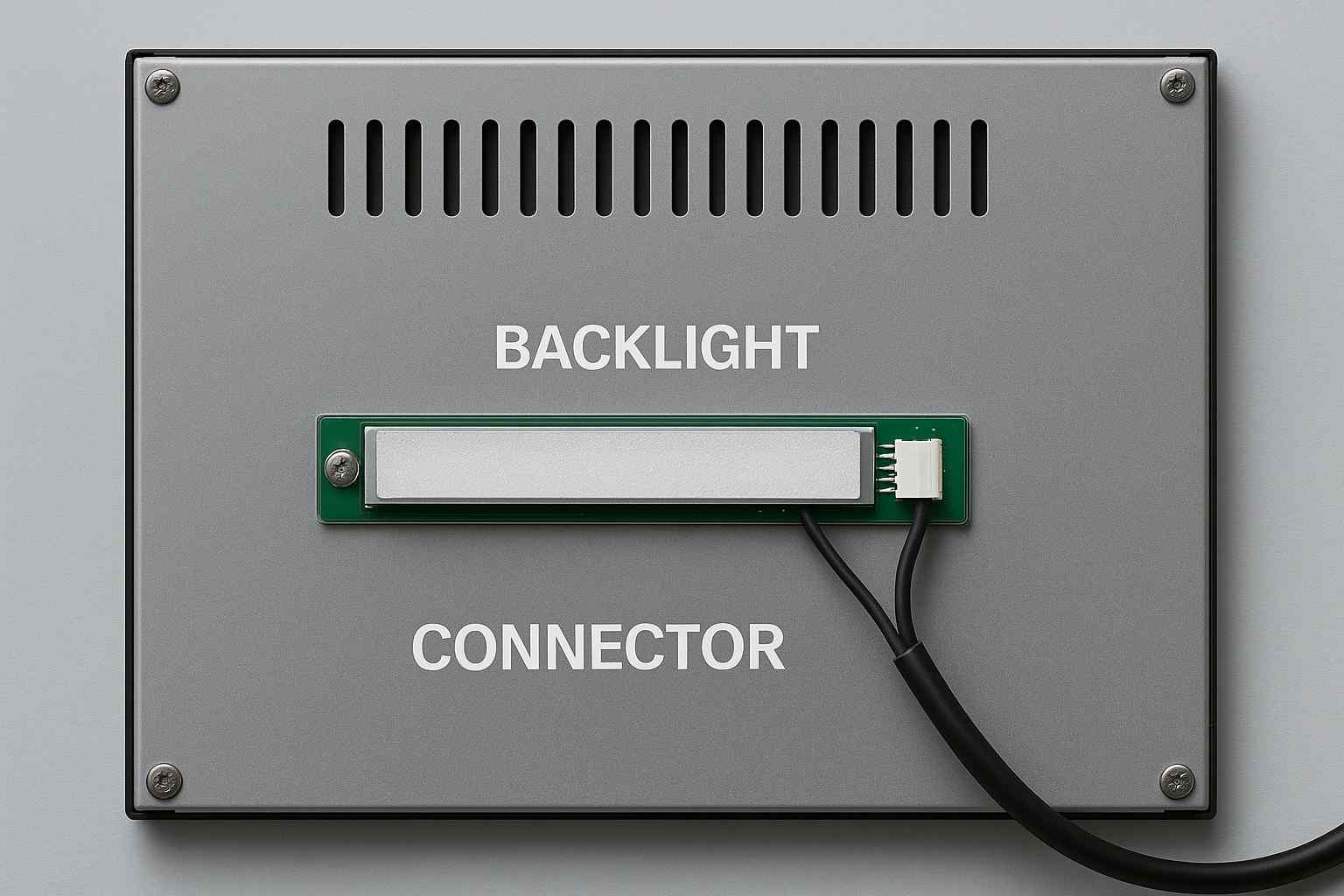

背光系统	白光WLED，寿命40,000小时，含LED驱动器
接口类型	ParallelRGB(1ch,6-bit)，40Pins
驱动电压	3.3V(Typ.)
表面处理	镜面处理(Haze0%)
工作温度	-20°C~+70°C
存储温度	-30°C~+80°C
重量	约105g
应用领域	医疗监测、工业仪器、控制终端



这些数据背后反映的，是一款为长期运行与精准显示而打造的工业级液晶模组。

四、为什么选择这款液晶屏

1.专为仪器仪表场景设计的长寿命与高可靠性

该型号采用日本京瓷自研液晶材料与LED背光系统，保证在高温环境中仍具备稳定亮度输出。背光寿命达40,000小时，能满足经皮检测仪连续运行的要求。

2.超宽屏比例，优化医疗数据布局

传统4:3或16:9屏幕在展示多参数波形时容易拥挤，而TCG062HVLDA-G20采用更接近21:9的横向比例，使得血气趋势线、实时曲线与文字区块能够同时呈现，无需翻页，减少医生误操作概率。

3.镜面表层+300cd/m²亮度

镜面设计让画面清晰锐利、色彩饱和，结合中等亮度的背光，既能抵抗病房照明，又不会引起视觉疲劳。对于连续观察设备的医护人员而言，这种视觉平衡尤为重要。

4.宽温与抗干扰设计

在实验室、重症病房等环境中，设备常需接近暖源或空调出风口。其-20——70°C的宽温能力确保液晶分子在极端条件下仍能快速响应，不会出现“慢影”“反应滞后”现象。

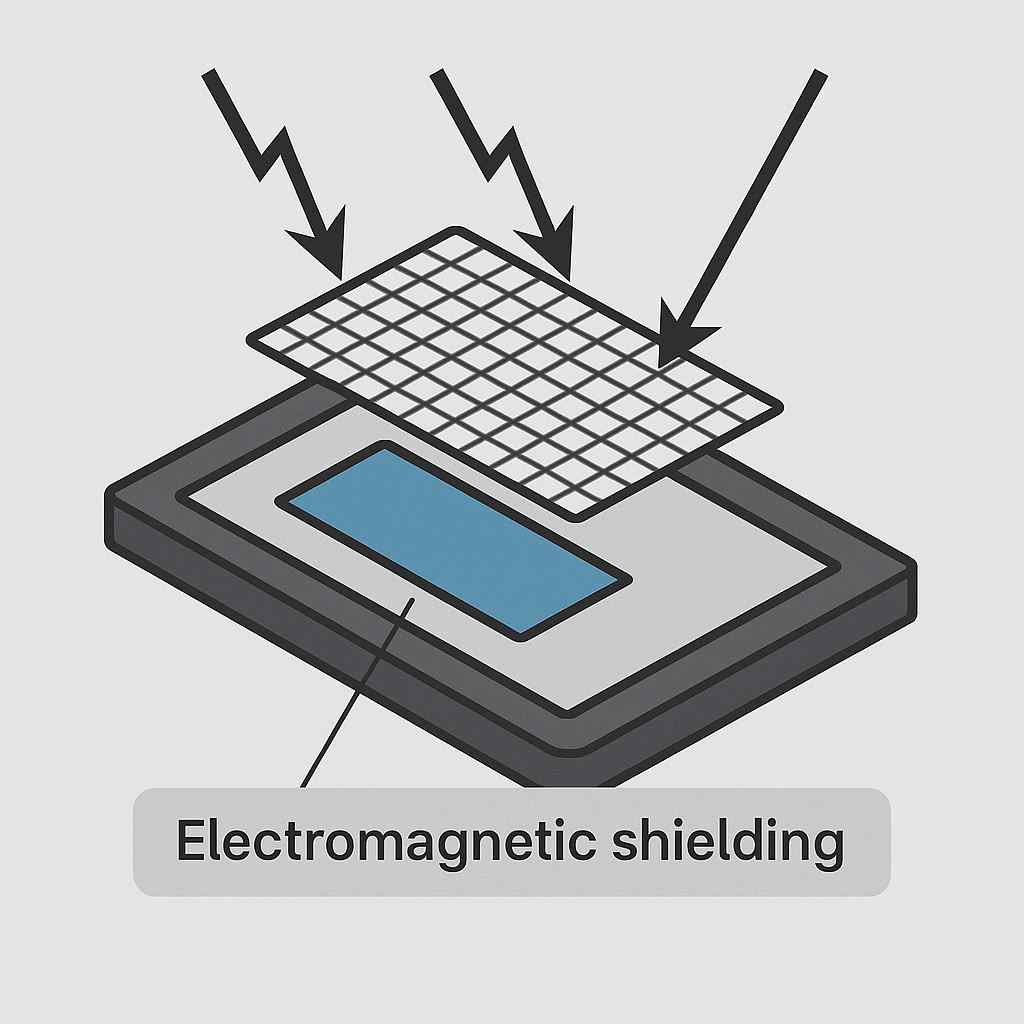

同时，该屏的ParallelRGB接口结构具备良好的抗干扰性，适合医疗主板的EMC设计。

5.功耗低、接口标准化

3.3V低电压驱动意味着更少的发热与功耗。40Pin标准接口可直接兼容多品牌主板，方便整机设计与后期维护。

五、用于经皮检测仪的特性与优势

将TFT-LCD应用于经皮检测仪的意义，在于为医生提供实时、直观、可对比的数据展示平台。

1.数字与波形并行显示

640×240的分辨率足以同时显示多项数值、报警图标与波形曲线。医生可以同时观察氧气与二氧化碳趋势，便于及时判断患者状态。

2.画面稳定、响应迅速

15/20ms的响应时间可确保波形流畅显示，不会出现延迟或“重影”问题。对于动态变化快的血气曲线，这一参数极为重要。

3.全天候视觉表现

白天在高亮照明下清晰可见，夜间在低亮度条件下画面柔和。镜面表层的反射控制得当，可避免强光照射下数据丢失。

4.轻薄结构便于整机集成

仅7.2mm厚、105g重量的结构，使其可轻松安装于便携式或嵌入式经皮检测仪中。整机厚度更小，便于随身携带或装载在移动检测车中。

5.可靠运行与长寿命背光

经皮检测仪通常连续工作超过12小时。该液晶屏LED背光采用恒流设计，衰减速率低，能保证长期显示色温一致，减少因亮度下降导致的视觉偏差。

六、安装与使用注意事项

虽然该屏幕结构坚固、性能稳定，但在医疗设备集成过程中仍需注意以下几点：

1.电气兼容性：确认主板信号接口为ParallelRGB，输出位宽为6-bit，否则可能出现花屏或偏色。

2.背光驱动匹配：虽然屏幕自带LED驱动，但外部电流应限制在规格书范围内，避免因电流过大导致背光衰减。

3.防静电保护医疗器械装配环境应使用防静电台垫与手环，避免击穿液晶驱动IC。

4.散热与结构安装：背光模块虽功耗低，但长时间运行仍会积热，应保持散热路径通畅。

5.清洁维护：镜面屏不宜使用含氨或酒精浓度过高的清洁剂，可用医用湿巾或纯水轻擦。

6.长期存放：储存时应保持干燥通风，避免阳光直射；温度建议0——40°C，相对湿度≤70%。

这些细节虽不起眼，却直接影响医疗设备的稳定性与寿命。



七、医疗显示的发展趋势

液晶技术在医疗设备领域已进入“精细化与人性化”阶段。未来经皮检测仪的显示模块将呈现以下趋势：

高分辨率与高对比度方向发展：从640×240逐步过渡到800×480甚至Full-HD级别；

1、触控一体化：采用电容屏或抗菌触控玻璃，提升操作效率；

2、低功耗节能设计：支持动态背光调节与智能休眠；

3、医疗信息集成显示：可接入医院系统，实现多屏联动与数据共享；

4、环保材料与长供货周期：符合RoHS、REACH标准，减少更换风险。

京瓷作为长期深耕工业与医疗显示领域的厂商，已在产品系列中布局这些新技术，其液晶模组在可靠性与生命周期上具备明显优势。

医疗设备显示的价值不仅在“看得见”，更在“看得准”，京瓷TCG062HVLDA-G20以其优异的工业级稳定性、镜面视觉体验、低功耗与宽温性能，完美契合了经皮检测仪对实时性、清晰度、可靠性的多重需求。

它所提供的，不仅是一块屏幕，更是一种医疗信息安全传递的保障。

1、在医生眼中，它意味着更清晰的血气曲线；

2、在工程师眼中，它意味着更稳定的系统结构；

3、在患者眼中，它则代表着精准与信任。

像TCG062HVLDA-G20这样的高品质液晶屏，将持续在医疗显示领域发挥关键作用——让“可视化医疗”更精准，让每一个微小数据变化都清晰可见。
