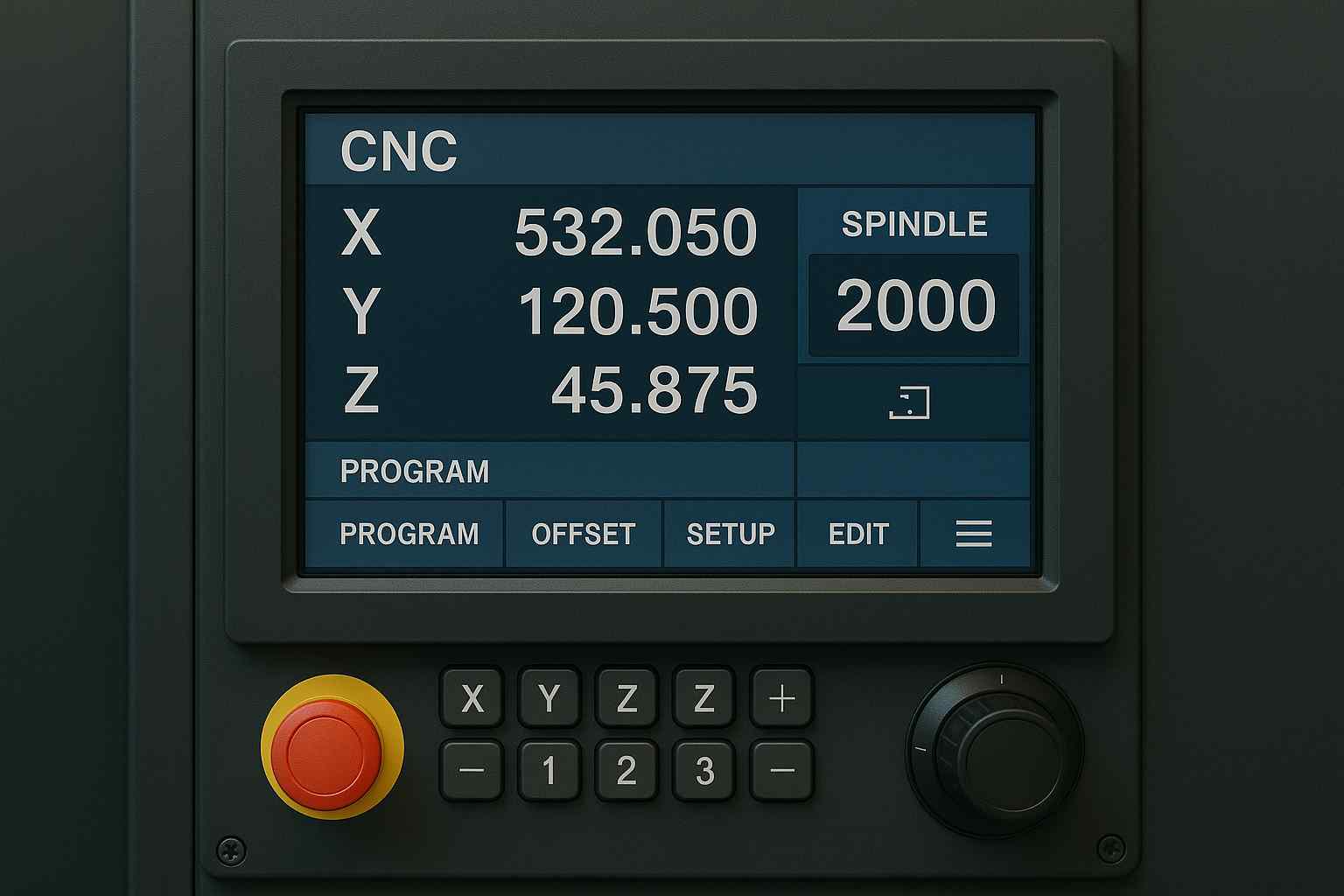

无论是五轴加工中心、车铣复合机还是高速雕铣机，其控制核心都依赖一块高稳定性工业液晶触摸屏作为人机界面（HMI）。在现代机械制造体系中，CNC数控机床已成为工业自动化的核心设备。这块屏幕不仅显示加工程序、刀具坐标、主轴转速、报警状态等关键信息，还承担着操作者与机床系统间的直接交互。因此，它必须兼具高亮度、防油污、防水、防震、耐高温、抗干扰与触控灵敏度等特性。

一、CNC操作面板液晶触摸屏的角色与功能

CNC操作面板的显示终端属于典型的**工业人机界面（HMI）**设备，其液晶屏负责信息输出和触控输入。

核心功能包括：

显示加工程序（G代码）与实时加工参数；

显示刀具轨迹、坐标偏置、报警信息；

实现触控式菜单选择、参数输入、工艺设定；

支持多语言界面、图形化编程操作；

提供安全提示与运行状态监控。

这类液晶触摸屏直接影响操作效率与机床安全，其设计标准显著高于普通商显屏。

二、液晶触摸屏的技术架构

CNC操作面板常采用TFT-LCD工业液晶屏+电容/电阻触控层组合结构。

1.典型层级结构

1.CoverGlass（防护玻璃层）

采用钢化玻璃或AR防眩光玻璃；

硬度≥7H，具备防划、防油污涂层。

2.TouchSensor（触控感应层）

电阻式（Resistive）：单点控制，耐油、耐高温；

电容式（PCAP）：多点触控、灵敏、支持手套操作。

3.LCDPanel（液晶显示面板）

主流为TFT-LCD，采用IPS或VA模式；

分辨率480×272至1920×1080不等。

4.BacklightModule（背光模组）

LED背光，高亮度（600~1200cd/m²），寿命≥50,000小时。

5.Driver&Controller（驱动电路）

LVDS/eDP信号接口，带PWM亮度控制与EMC滤波。

6.Housing（金属外壳与密封结构）

铝合金框体，前面板防护等级≥IP65。

三、光电特性与关键性能指标

CNC液晶触摸屏需要在强光、油雾、振动环境中保持高稳定性与可视性。

参数项目	工业标准范围	技术说明
尺寸	7"～15.6" 主流（常见10.4"）	适合操作面板嵌入
分辨率	800×480～1920×1080	常用：1024×768 (XGA)
亮度	500～1200 cd/m²	保证车间强光下可读性
对比度	1000:1～2000:1	提升信息层次感
视角	170°/170° (IPS)	多角度清晰显示
响应时间	≤8ms	防止延迟与拖影
背光寿命	≥50,000小时	长期运行无明显衰减
触控精度	±1mm	工业手套可操作
工作温度	-30℃～80℃	宽温设计
防护等级	IP65（前面板）	防尘防油污
抗干扰性能	IEC 61000-4-4 / -4-6 认证	抗电磁干扰能力强

四、电气接口与兼容性设计

CNC系统控制主板通常由嵌入式X86、ARM或DSP控制器构成，因此液晶触摸屏需兼容多种信号接口。

接口类型	功能说明	典型应用
LVDS (Low Voltage Differential Signaling)	传统工业接口，稳定抗干扰	FANUC、西门子系统
eDP (Embedded DisplayPort)	高分辨率、低功耗	新型国产CNC系统
HDMI / VGA	标准视频接口	外接显示器或工控机
USB / I²C / RS232 / RS485	触控数据通信	PCAP触摸屏常用USB接口
PWM / ADJ	背光亮度调节	自动节能与夜间模式

五、工业防护与结构可靠性设计

在CNC机床的高油雾、高震动环境中，液晶触摸屏必须具备坚固结构和高等级防护设计。

1.防护等级

IP65/IP67前面板防护：防油、防尘、防水溅；

O型密封圈+防水透气膜：平衡腔体压力、防冷凝；

全贴合结构（OpticalBonding）：防震、防反射、防气泡。

2.抗震动与冲击

符合IEC60068-2-6（振动试验）和IEC60068-2-27（冲击试验）标准。

多数品牌（如天马、友达、京东方）产品可承受：

震动：10～500Hz，1.5G；

冲击：30G，11ms脉冲。

3.抗电磁干扰（EMC）

CNC环境中电机驱动、伺服器和逆变器噪声强，液晶屏必须通过：

IEC61000-4-2（静电放电）；

IEC61000-4-4（快速脉冲群）；

IEC61000-4-6（射频传导干扰）。

六、触控技术分析

1.电阻式触控（ResistiveTouch）

结构简单、成本低、抗干扰强；

支持油污环境和戴手套操作；

缺点：透光率低（约80%），不支持多点。

2.电容式触控（PCAPTouch）

支持多点操作、响应快；

透光率高达90%以上；

可通过控制器算法支持

防油手套识别与湿手操作。

近年来，电容触控在CNC操作面板中已逐步取代电阻屏，特别是在高端数控系统和国产化控制终端中。

七、光学设计与显示优化

1.高亮度LED背光+光学贴合

提升亮度均匀性与抗反射性能；

适用于强光或户外机床。

2.AR（Anti-Reflective）防眩光镀膜

降低光反射率，提高对比度。

3.AG（Anti-Glare）防眩表面处理

提高屏幕可读性，减少反光。

4.AF（Anti-Fingerprint）防指纹层

防止油污、手印附着，易清洁。

八、工业标准与认证

标准编号	标准内容	适用范围
IEC 61747-5-5	液晶显示模组性能与可靠性测试	通用LCD模块
IEC 60529	防护等级（IP Code）	防尘、防水
IEC 61000-4 系列	EMC电磁兼容标准	抗干扰要求
GB/T 2423 系列	环境试验标准	高低温、振动
ISO 9241-210	人机交互设计原则	触控界面规范
RoHS / REACH	环保与材料限制	欧盟认证要求

九、典型应用品牌与型号

品牌	代表型号	特点与应用
AUO 友达光电	G104XAN02.0 / G121XCE-L01	高亮、防油、宽温型
BOE 京东方	HV101WX1-100	国产CNC系统常用屏
Tianma 天马微电子	TM121XGHP01	全贴合、防水、防震
Innolux 群创光电	AT101TN05 V.1	高性价比CNC通用屏
Sharp 夏普	LQ104V1DG81	高对比工业显示经典款

这些液晶屏广泛应用于发那科（FANUC）、西门子（Siemens）、海德汉（Heidenhain）及国产CNC系统。

十、选型策略

需求场景	推荐配置	技术建议
强光或户外机床	高亮度≥1000cd/m² + AR防眩光	光学贴合防反射
高油雾、高振动环境	全贴合结构 + 电阻触控	防油、防震
智能数控系统（WinCE/Linux）	电容多点触控 + USB接口	触控体验优
高精度加工监控	IPS屏 + 高对比度	保证细节显示
封闭防护控制柜	窄边框金属结构 + IP65	满足长期密封使用

十一、常见问题与维护

问题	原因	解决方案
触控不灵	控制器损坏 / 油污覆盖	清洁或更换TP模组
屏幕偏色 / 变暗	背光老化	更换LED灯条或驱动板
画面闪烁	LVDS信号干扰	检查屏蔽与接地
屏幕进油	密封圈老化	重新封装更换O型圈
亮度不均	导光板污染	拆洗光学组件

建议每年进行一次显示系统维护与清洁，特别是加工中心、车铣设备等油雾重环境。

十二、发展趋势

1.Mini-LED与Micro-LED背光技术

实现更高亮度、更低功耗；

提供局部调光能力，适合高动态显示。

2.光学贴合与防护一体化工艺

防反光、防震、防水三重融合。

3.智能HMI触控平台

集成AI语音识别与触控反馈系统。

4.国产化替代趋势

京东方（BOE）、天马（Tianma）等国产厂商全面覆盖CNC控制屏市场。

CNC数控机床操作面板的工业液晶触摸屏，是现代制造设备中最直接的人机界面。它融合了光学、电气、结构、防护等多重技术要求，决定了设备的操控体验与信息显示可靠性。高质量的LCD工业触摸屏=高可靠显示+高抗干扰+高操作精度。在智能制造与国产数控系统中，工业级TFT-LCD触控屏将继续向更高亮度、更智能、更节能、更安全的方向发展，成为推动工业人机交互革新的核心技术之一。
