工控一体机是生产现场、检测终端、物流仓储、医疗系统和交通监控等领域的核心交互设备。而在这类设备中，最关键的显示与人机交互窗口就是液晶屏（LCDPanel）。工控一体机的液晶屏不仅承担显示信息的功能，更需满足苛刻的工业运行要求——它必须稳定、抗干扰、耐高低温、防尘防水、长寿命、全天候运行。相比民用电脑或显示器的液晶屏，工业工控一体机屏幕在结构、电气接口、光学性能、防护等级等方面均有重大差异。

一、工控一体机液晶屏的定义与系统结构

工控一体机的液晶屏是指应用于工业控制一体机终端中，专门为工业环境设计的高稳定性液晶显示组件，具备宽温、高亮、防尘、防水、防震等特性。

它通常集成于整机之中，具备以下功能：

显示生产状态、数据与控制界面；

实现人机交互（HMI）；

提供触控输入（电阻、电容、红外、光学等）；

支撑长时间连续运行。

1.系统结构

工控一体机的液晶屏系统主要由以下部分构成：

1.显示面板（LCDPanel）：TFT-LCD为主流技术，常用IPS/VA模式。

2.背光模组（BacklightUnit）：采用高亮LED光源，亮度可达1000~2000cd/m²。

3.T-CON控制板（TimingController）：实现数据时序与扫描控制。

4.驱动主板（MainBoard）：含工业级GPU与信号接口控制模块。

5.触控层（TouchPanel）：支持多点触控，具备防水、防误触设计。

6.工业结构件与防护层：铝合金外壳、IP65防水密封圈、抗震支撑架。

该系统通过LVDS/eDP/HDMI信号连接至主控CPU板，实现图像信号的实时显示。

二、显示技术原理

工控一体机的液晶屏主要采用TFT-LCD（ThinFilmTransistorLiquidCrystalDisplay）技术。

其核心显示原理如下：

1.液晶层原理

液晶分子在无电场时呈随机排列，不影响偏振光；

加电后液晶分子转向，改变光透过率，形成灰阶控制。

2.TFT驱动矩阵

每个像素点由一个TFT晶体管控制，响应速度快、亮度高、对比度好。

3.背光系统

高亮LED阵列提供均匀光源，经导光板与扩散膜形成平面光，经过偏光层与液晶层调制后输出图像。

4.显示模式

TN型：成本低，视角小；

VA型：高对比度，适合监控；

IPS型：广视角，色彩一致性高；

ADS/FFS型：更低功耗与反射率。

工业一体机液晶屏以IPS或VA模式TFT-LCD为主，兼顾可视性与稳定性。

三、性能指标与技术参数

技术指标	参数范围	工程意义
尺寸	7”~24”（主流：10.1”、15.6”、21.5”）	匹配不同设备面板
分辨率	1024×600 ~ 1920×1080	与系统UI设计匹配
亮度	400~1500 cd/m²	高亮抗强光干扰
对比度	1000:1 ~ 3000:1	保证清晰视觉层次
可视角度	≥170°（IPS）	室外及多角度可读
响应时间	5~8 ms	降低延迟与拖影
刷新率	60Hz（部分可120Hz）	稳定动态显示
色域	72%~100% NTSC	提升色彩还原度
背光寿命	≥70,000小时	7×24小时长期运行
功耗	2~12W（视尺寸而定）	能效优化设计
触控类型	电阻/电容/红外	支持湿手或手套操作
工作温度	-30℃~85℃	宽温工业应用
防护等级	IP65~IP67	防尘、防水、防油雾
抗震等级	≥5G（IEC 60068-2-6）	机械稳定性强
电磁兼容（EMC）	IEC 61000-4 / GB 9254	抗干扰设计

这些参数确保液晶屏在高温、湿度、电磁干扰和振动环境中仍能保持稳定显示。

四、工业设计特征

1.宽温液晶材料

工业液晶屏采用**宽温液晶（WideTemperatureLC）**与抗UV偏光片，使其在-30℃仍能流动显示，不会出现冻结或残影。

2.高亮度LED背光

背光系统使用高效率LED，结合恒流驱动与PWM调光，能在强光下保持清晰可视。

部分高端机型还支持自动亮度调节（ALS传感器）。

3.全贴合防护结构

采用OCA/LOCA光学全贴合技术，屏幕与触控玻璃间无气隙，防止灰尘、水汽进入，提高显示对比度。

4.抗干扰与接地系统

通过金属屏蔽层+接地导通路径实现EMI/EMC防护，防止工业电机、电焊设备干扰。

5.防眩光与抗反射镀膜

前表面涂层采用AG（Anti-Glare）+AR（Anti-Reflective）处理，提升户外可读性。

五、接口与控制系统

接口类型	功能说明
LVDS / eDP	面板级信号接口（标准工业传输）
HDMI / VGA / DVI	视频输入接口，兼容PC主板
RS232 / RS485 / CAN	工业通信接口，用于PLC控制
USB / GPIO	触控与外设控制
DC 9~36V输入	宽电压电源设计，防反接、防浪涌
LAN / Wi-Fi / 4G模块	实现远程联网与数据交互

工业一体机液晶屏不仅是显示设备，更是人机交互控制中心，可与上位机系统或云端控制平台实时通讯。

六、工业标准与检测认证

标准类别	标准编号	说明
显示性能	IEC 61747-5-5	液晶显示模组性能规范
防护等级	IEC 60529（IP65/IP67）	防尘防水要求
电磁兼容	IEC 61000-4、GB/T 9254	抗干扰性能测试
环境适应性	GB/T 2423 系列	高低温、湿热、振动试验
机械冲击	IEC 60068-2-27	抗冲击可靠性测试
安全认证	CE、FCC、RoHS、UL	国际市场准入
医疗安全	IEC 60601-1	医疗级设备适用标准

通过这些标准测试的液晶屏，才能被用于关键工业设备或医疗系统。

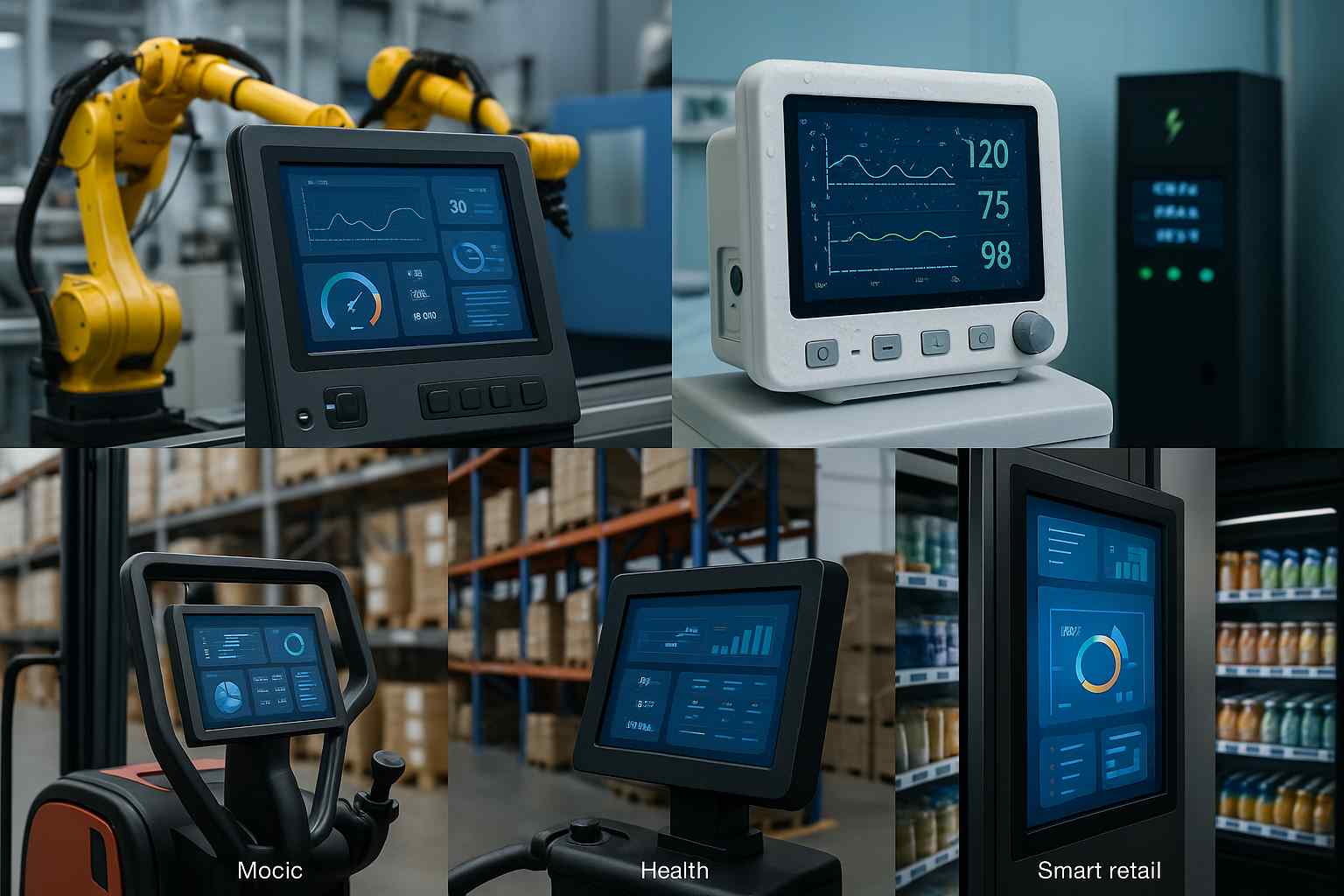

七、典型应用领域

1.自动化生产控制

PLC操作面板

智能装配工作站

设备状态监控系统

2.医疗设备与实验仪器

检测终端显示屏

医用控制推车与超声仪表面板

手术监控终端

3.电力与轨道交通

变电站监控终端

轨道车辆控制显示模块

4.仓储与物流系统

自动分拣控制台

移动终端与AGV控制界面

5.智能零售与信息终端

自助终端（Kiosk）

工业广告机与信息导引屏

这些场景共同的要求是：稳定运行、高可视性、低维护率。

八、选型与应用建议

使用环境	推荐屏类型	技术建议
室内常温设备	低亮IPS液晶屏	成本低、画质好
户外或强光场所	高亮IPS屏（≥1000cd/m²）	加AR防反光层
高温场合	宽温型液晶屏	-30~85℃范围
多尘或潮湿环境	IP65防护屏	前面板密封结构
振动设备	加固VA屏+防震支架	提高机械稳定性

此外：

触控方式选择：工业电容屏可支持多点触控与防水操作；

接口兼容性：优先选择LVDS/eDP标准接口；

功耗控制：采用恒流背光+PWM调光系统。

九、发展趋势

1.Mini-LED背光技术普及提升亮度与对比度，局部调光降低能耗。

2.全贴合纳米防护层防指纹、防污、防酸碱。

3.AI自动亮度与温控调节智能检测环境变化，自动优化功率分配。

4.国产化与定制化增强国产面板厂（京东方、天马、龙腾、维信诺）提供定制化接口与宽温方案。

5.5G与工业互联网融合工控屏将成为“智能边缘计算终端”，不仅显示数据，还执行AI分析与远程诊断。

工控一体机的液晶屏不仅是显示界面，更是工业智能的神经触点。工控一体机的液晶屏是工业显示系统的核心部件，其性能远超民用屏，其设计重点在于宽温、高亮、防护与抗干扰，确保在复杂环境下的稳定运行，在选型时，应重点关注接口标准、亮度等级、触控方式与防护等级。工控一体机的液晶屏不仅是显示界面，更是工业智能的神经触点。
