产品型号:GT080X0M-N12-1QP0

产品名称:京东方8寸1024*768-型号GT080X0M-N12-1QP0,8寸LVDS接口液晶屏

GT080X0M-N12-1QP0是京东方8寸1024*768分辨率的工业屏,是一款8寸LVDS接口液晶屏,2020年底新推出的一款8寸屏,可直接替代天马8寸工业屏。

品牌:京东方 尺寸:8.0寸

分辨率:1024*768 亮度:400 cd/m2 (Typ.)

视角:75/75/75/70 (Typ.)(CR≥10)(左/右/上/下) 对比度:500:1 (Typ.) (透射)

背光:WLED 工作温度:-20 ~ 70 °C

立即联系

一:京东方8工业液晶屏GT080X0M-N12-1QP0基本信息

品  牌 京东方(BOE)
液晶屏型号 GT080X0M-N12-1QP0
工作温度 -20 ~ 70 °C
存储温度 -30 ~ 80°C
耐振动性 -
当前生产状态 量产中

二:京东方8工业液晶屏GT080X0M-N12-1QP0结构特征
液晶屏尺寸 8.0英寸
点分辨率 1024(RGB)×768, XGA
像素排列 RGB垂直条状
宽高比 4:3(宽:高)
点间距 0.052*0.158 mm (W×H)
像素间距 0.158×0.158 mm (W×H)(160PPI)
表面处理 雾面
显示区域 164.8(W)×124.3(H) mm
外观尺寸 183(W)×141(H) mm
可视区域 162.05(W)×121.5(H) mm
外观厚度 3.4±0.3 mm
重量 TBD
触摸屏 可配套电容触摸、电阻触摸屏

三:京东方8工业液晶屏GT080X0M-N12-1QP0光学特征
显示模式 TN,常白显示,透射式
液晶屏亮度 400 cd/m² (Typ.)
对比度 500:1 (Typ.) (透射)
显示颜色 16.2M (6-bit + FRC)
响应时间 20 (Typ.)(Tr+Td) ms
可视角度 75/75/75/70 (Typ.)(CR≥10)(左/右/上/下)
白色色度 Wx:0.314; Wy:0.333
亮度变动 -
色温 6402K

四、京东方8工业液晶屏GT080X0M-N12-1QP0发光系统
灯管位置 侧入式光源
光源类型 WLED
光源寿命 -
接口类型 包含在屏信号接口中
输入电压 8.1/9.0/9.6 V(Min./Typ./Max.)
输入电流 200mA (Typ.)

五、京东方8工业液晶屏GT080X0M-N12-1QP0信号接口
信号大类 LVDS
信号小类 LVDS(1 ch, 8-bit)
电压输入 3.3/11.62/23/-7.78V (Typ.)(VDD/AVDD/VGH/VGL)
电流输入 22.5/30.5/0.5/4.21mA(Typ.)(IDD/AIDD/IGH/IGL)
功耗 -
接口类型 FPC
接口脚距 0.5mm
接口数量 1 pcs
接口脚数 40pins

 ● 补充说明:以上GT080X0M-N12-1QP0资料仅供参考,如有某项不准确,可以联系我们客服提供GT080X0M-N12-1QP0产品的规格资料,产品均以pdf规格为准。

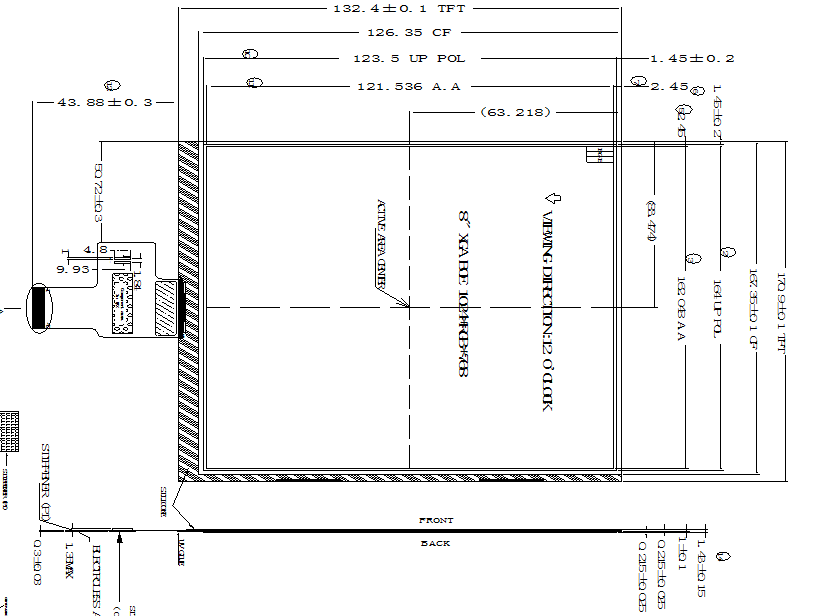

GT080X0M-N12-1QP0结构图:京东方8寸1024*768-型号GT080X0M-N12-1QP0,8寸LVDS接口液晶屏
