产品型号：GT080S0M-N11
产品名称：京东方8寸RGB接口液晶屏GT080S0M-N11 可替代群创05B
GT080S0M-N11-1QP0是京东方2020年新推出的一款8寸RGB接口液晶屏,可直接替代群创8寸05B,800*600分辨率,250流明亮度,主要用于商业、消费类设备,8寸RGB接口液晶屏选型可以选择京东方GT080S0M-N11-1QP0.
品牌：京东方 尺寸：8.0寸
分辨率：800*600 亮度：250 cd/m2
视角：75/75/75/75 (Typ.)(CR≥10)(左/右/上/下) 对比度：500:1
背光：WLED 工作温度：-20 ~ 70 °C
立即联系
一：京东方8寸液晶屏GT080S0M-N11-1QP0基本信息
| 品 牌 | 京东方（BOE） |
| 液晶屏型号 | GT080S0M-N11-1QP0 |
| 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80°C |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |
二：京东方8寸液晶屏GT080S0M-N11-1QP0结构特征
| 液晶屏尺寸 | 8.0英寸 |
| 点分辨率 | 800(RGB)×600, SVGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3（宽:高） |
| 点间距 | 0.0675*0.2025 mm (W×H) |
| 像素间距 | 0.2025×0.2025 mm (W×H)（125PPI） |
| 表面处理 | 雾面 |
| 显示区域 | 162(W)×121.5(H) mm |
| 外观尺寸 | 183(W)×141(H) mm |
| 可视区域 | - |
| 外观厚度 | 5.6±0.3 mm |
| 重量 | TBD |
| 触摸屏 | 可配套电容触摸、电阻触摸屏 |
三：京东方8寸液晶屏GT080S0M-N11-1QP0光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 250 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 16.2M (8-bit) |
| 响应时间 | 20 (Typ.)(Tr+Td) ms |
| 可视角度 | 75/75/75/75 (Typ.)(CR≥10)(左/右/上/下) |
| 白色色度 | Wx:0.314; Wy:0.333 |
| 亮度变动 | - |
| 色温 | 6402K |
四、京东方8寸液晶屏GT080S0M-N11-1QP0发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | - |
| 接口类型 | 包含在屏信号接口中 |
| 输入电压 | 12±0.8V |
| 输入电流 | 100mA |
五、京东方8寸液晶屏GT080S0M-N11-1QP0信号接口
| 信号大类 | TTL |
| 信号小类 | TTL(1 ch, 8-bit) |
| 电压输入 | 3.3/10/21/-7.78V (Typ.)(VDD/AVDD/VGH/VGL) |
| 电流输入 | 120/30.5/0.5/4.21mA（Typ.）（IDD/AIDD/IGH/IGL） |
| 功耗 | - |
| 接口类型 | FPC |
| 接口脚距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 50pins |
● 补充说明：以上GT080S0M-N11-1QP0资料仅供参考，如有某项不准确，可以联系我们客服提供GT080S0M-N11-1QP0产品的规格资料，产品均以pdf规格为准。

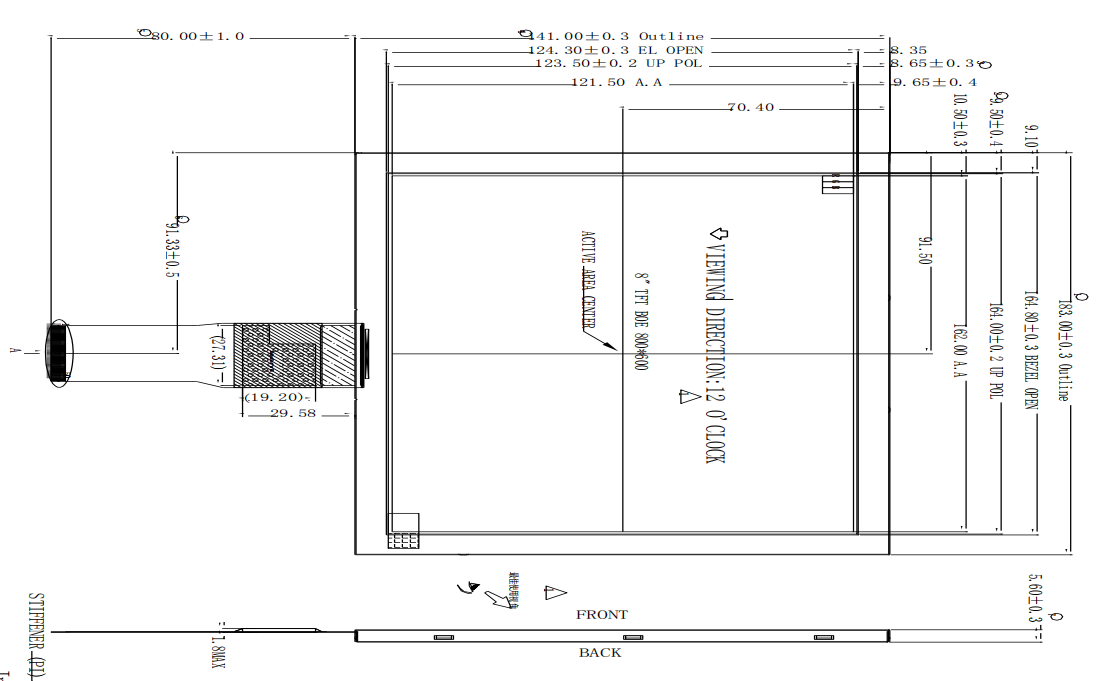

GT080S0M-N11-1QP0结构图：
